法兰

法兰（Flange，俗称 “法兰盘”）是管道系统及设备连接中核心的可拆卸零部件，通过螺栓将两个独立的接口（管道与管道、管道与设备、设备与设备）紧固，并依托密封元件实现密封，广泛用于需要频繁检修、拆装或高压密封的场景。

一、法兰的核心作用

1. 实现可拆卸连接：相比焊接（不可拆）、螺纹（低压局限），法兰通过螺栓连接，可随时拆卸，便于管道检修、设备更换或系统改造（如更换阀门、清理管道堵塞）。
2. 保证密封性能：法兰连接面（密封面）之间会放置垫片（如橡胶垫、金属垫片），螺栓拧紧时会挤压垫片，使其填充密封面的微小缝隙，阻止介质泄漏，尤其适用于高压、高温或腐蚀性介质场景。
3. 传递载荷与稳定结构：法兰不仅连接部件，还能传递管道或设备的重量、振动载荷（如泵运行时的振动），避免连接部位因受力不均损坏，提升系统整体稳定性。

二、法兰的基本结构组成

• 法兰本体：带螺栓孔的圆盘状（或异形）金属件，分为 “带颈”（如带颈对焊法兰）或 “平板”（如平板法兰）结构，需与管道 / 设备端口焊接、螺纹连接或承插固定。
• 密封垫片：位于两个法兰的密封面之间，是密封的核心元件，材质需匹配介质特性（如耐油、耐酸碱、耐高温），常见类型有橡胶垫片、石墨垫片、金属缠绕垫片等。
• 螺栓 / 螺柱：用于穿入两个法兰的螺栓孔，通过拧紧螺母施加压力，将两个法兰与垫片紧密压合，保证密封。螺栓材质需与法兰匹配（如不锈钢法兰配不锈钢螺栓，避免电化学腐蚀）。
• 螺母：与螺栓配合，通过扭矩拧紧，将压力传递到法兰和垫片上，确保连接牢固。

三、法兰的主要分类（按连接方式 / 结构）

四、法兰的常用材质

• 金属材质：
  • 碳钢（如 Q235、A105）：成本低、强度高，适用于低压常温、无腐蚀性介质（如自来水、空气管道）。
  • 不锈钢（如 304、316L）：耐腐蚀性强，适用于食品、医药、化工（酸碱介质）或高温场景（如蒸汽管道）。
  • 合金钢（如铬钼钢）：耐高温、高压，适用于石油炼化、电站（如高温蒸汽管线）。
  • 铸铁（如灰铸铁、球墨铸铁）：脆性大但耐磨损，适用于低压排水、排污管道。
• 非金属材质：
  • 塑料（如 PVC、PPR）：轻便、耐酸碱，适用于低压民用管道（如家用给水、化工废水管）。
  • 玻璃钢：轻质、耐腐蚀，适用于化工、海洋工程等强腐蚀场景。

五、法兰与 “管件”“阀门” 的关联

• 法兰与管件：法兰本身属于 “连接类管件” 的一种，是管件中负责 “可拆卸连接” 的细分类型；其他管件（如弯头、三通）若需可拆卸连接，也需搭配法兰使用（如 “法兰弯头”“法兰三通”）。
• 法兰与阀门：几乎所有工业阀门（如闸阀、球阀）的两端都会自带法兰，通过法兰与管道连接，实现阀门的灵活拆卸与维护（若阀门损坏，可直接拆法兰更换，无需切割管道）。

法兰的关键技术参数

1. 压力等级：如 PN（公称压力，单位 MPa，如 PN1.6、PN10）、Class（美标压力等级，如 Class150、Class300），需与管道系统压力匹配，防止高压下法兰变形。
2. 公称直径（DN）：与管道内径对应（如 DN50、DN100），确保管道能顺利插入或对接。
3. 密封面形式：如 “突面（RF）”（最常用，适配普通垫片）、“凹凸面（MFM）”（高压场景，防止垫片移位）、“榫槽面（TG）”（剧毒 / 易燃介质，密封更可靠）。
4. 材质：需与管道 / 介质兼容，常见材质包括：
   • 碳钢（Q235、20#）：普通低压工况；
   • 不锈钢（304、316L）：耐腐蚀场景（如化工、食品行业）；
   • 合金钢（16Mn、Cr5Mo）：高温高压工况（如电站蒸汽管道）。

法兰的应用领域

• 石油化工：油气输送管道、反应釜与管道的连接；
• 电力能源：锅炉蒸汽管道、水泵与水管的连接；
• 建筑市政：给排水管道、消防管道的阀门连接；
• 食品医药：卫生级不锈钢法兰（防止介质污染，易清洁）；
• 船舶海洋：船舶管路系统（耐海水腐蚀的法兰）。

法兰的核心优势是 “可拆卸 + 强密封”，通过标准化设计（如国标 GB/T 9112、美标 ANSI B16.5），实现了不同厂家、不同设备间的通用连接，是保障管道系统安全运行的关键部件。

管法兰面

法兰面提供了一种将法兰与密封元件（通常是垫圈）配合的方法。尽管有很多面型，但最常见的法兰面型如下;

1. 凸起的脸
2. 平面
3. 搭接接头
4. 环形接头
5. 舌头和树林

凸面法兰和平面法兰有两种类型的法兰面饰面;

1. 光滑的表面
2. 锯齿状表面处理（锯齿状同心槽、锯齿状螺旋槽）

两种锯齿状饰面都有 1/16 英寸深的凹槽，每英寸有 24 到 60 个凹槽。

凸起的脸

凸面法兰的后端有一个 1/16“ 高的唇缘，适用于压力等级 150#、300# 和 600#。对于法兰 900# 或更高，唇缘厚度为 1/4 英寸。上图显示了凸起的面法兰。

平面

平面法兰的后端是平的。人们有时会将其与搭接法兰混淆，但平面法兰的孔上没有圆边。上图是平面法兰的示例。将其与凸起法兰法兰的图片进行比较，以观察差异。平面通常用于铸铁法兰，并在低压应用中用作泵和阀门的配合法兰。

环形接头

环形接头面设计有一个带槽的槽，其中插入金属环形垫圈以形成与配合法兰的密封。金属环有椭圆形或八角形可供选择。环形接头垫圈最常见的材料是 316 不锈钢，这使其成为腐蚀性应用的理想选择。上图说明了法兰上的环形垫片和环形接头凹槽表面。

搭接面

搭接面用于搭接法兰。它看起来类似于平面法兰，但在孔中有一个凹槽，用于配合短端。

榫槽

榫槽面与密封元件的接触面积较小，在低螺栓载荷下提供良好的垫圈压缩。槽槽的作用类似于钻孔槽，为垫圈提供了良好的密封装置。这是高压应用的理想选择。上图示了榫槽面法兰。

符合 DIN EN 1092-1 的法兰端面类型

法兰及其接头 – 用于管道、阀门、管件和附件的圆形法兰，PN 指定 – 第 1 部分：钢法兰

本欧洲标准规定了 PN 型号 PN 2,5 至 PN 400 和公称尺寸 DN 10 至 DN 4000 的圆形钢法兰的要求。本标准规定了法兰类型及其饰面、尺寸、公差、螺纹、螺栓尺寸、法兰面表面光洁度、标记、材料、压力/温度额定值和法兰质量。

法兰面必须足够光滑，以确保螺栓法兰的密封紧密、无泄漏。

A型：平面	D型：槽面	G 型：O 形圈凹槽
B型：凸面	E型：龙头	H型：O形圈槽
C型：舌头脸	F型：凹槽

法兰锻造法兰和密封面的类型

法兰提供连接管道的必要连接。面是法兰的配合面。

不同类型的法兰面用作接触面来固定密封垫片材料。

法兰的类型	密封面的类型	压力等级（PN，MPA）
板式法兰（PL）	抬脸（RF）	0.25-2.5
	平面（FF）	0.25-1.6
滑动法兰（SO）	抬脸（RF）	0.6-4.0
	平面（FF）	0.6-1.6
	男性和女性面部 （MFM）	1.0-4.0
	榫槽面 （TG）	1.0-4.0
对焊法兰（WN）	抬脸（RF）	1.0-25.0
	男性和女性面部 （MFM）	1.0-16.0
	榫槽面 （TG）	1.0-16.0
	环形接头面（RTJ）	6.3-25.0
	平面（FF）	1.0-1.6
整体式法兰（IF）	抬脸（RF）	0.6-25.0
	男性和女性面部 （MFM）	1.0-16.0
	榫槽面 （TG）	1.0-16.0
	环形接头面（RTJ）	6.3-25.0
	平面（FF）	0.6-1.6
承插焊法兰（SW）	抬脸（RF）	1.0-10.0
	男性和女性面部 （MFM）	1.0-10.0
	榫槽面 （TG）	1.0-10.0
螺纹法兰（Th）	抬脸（RF）	0.6-4.0
	平面（FF）	0.6-1.6
搭接法兰（LP）	抬脸（RF）	0.6-1.6
	男性和女性面部 （MFM）	1.0-1.6
	榫槽面 （TG）	1.0-1.6
盲板法兰（BL）	抬脸（RF）	0.25-25.0
	男性和女性面部 （MFM）	1.0-16.0
	榫槽面 （TG）	1.0-16.0
	环形接头面（RTJ）	6.3-25.0
	平面（FF）	0.25-1.6

这些标准涵盖的其他法兰饰面包括大小榫槽饰面，以及专门用于环形接头型金属垫片的环形接头饰面。

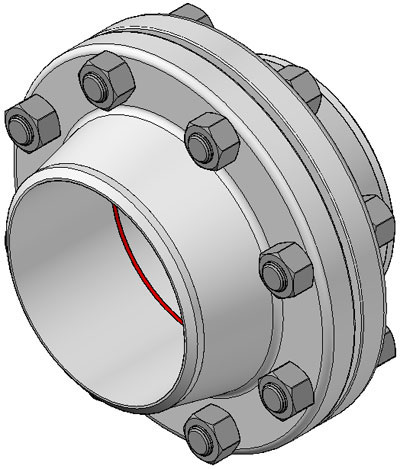

螺栓法兰连接

螺栓法兰连接是许多因素（法兰、螺栓、垫圈、工艺、温度、压力、介质）的复杂组合。所有这些不同的元素都是相互关联的，并且相互依赖才能取得成功。

法兰接头的可靠性在很大程度上取决于对接头制造过程的有效控制。

三组法兰类型

还记得本文开头描述的法兰类型吗？（对焊颈、滑套焊、螺纹焊、承插焊、搭接和盲板），好吧，这些是标准类型，现在您会看到法兰类型中可用的法兰类型与它们非常相似，因此那里描述的所有“优点”和“缺点”都可以应用在这里。

这些类型将法兰分为三组：松套法兰、整体法兰和可选法兰。下面我将根据《守则》描述这些类型。

松套法兰：

这种类型涵盖法兰不直接连接到喷嘴颈、容器或管壁的设计，以及不考虑连接方法提供相当于整体连接的机械强度的设计。

整体式法兰：

这种类型涵盖法兰与喷嘴颈、容器或管壁一体铸造或锻造、对焊或通过其他形式的电弧或气焊连接的设计，其性质使得法兰和喷嘴颈、容器或管壁被认为是整体结构的等价物。在焊接结构中，喷嘴颈、容器或管壁被视为轮毂。

可选型法兰：

此类型涵盖将法兰连接到喷嘴颈、容器或管壁的设计中，组件被视为一个单元，应计算为整体法兰，但为简单起见，设计人员可以将结构计算为松散型法兰，前提是不超过以下任何值： g0 = 5/8“ （16 mm），B/g0 = 300，P = 300 psi （2 MPa），工作温度 = 700°F （370°C）。
