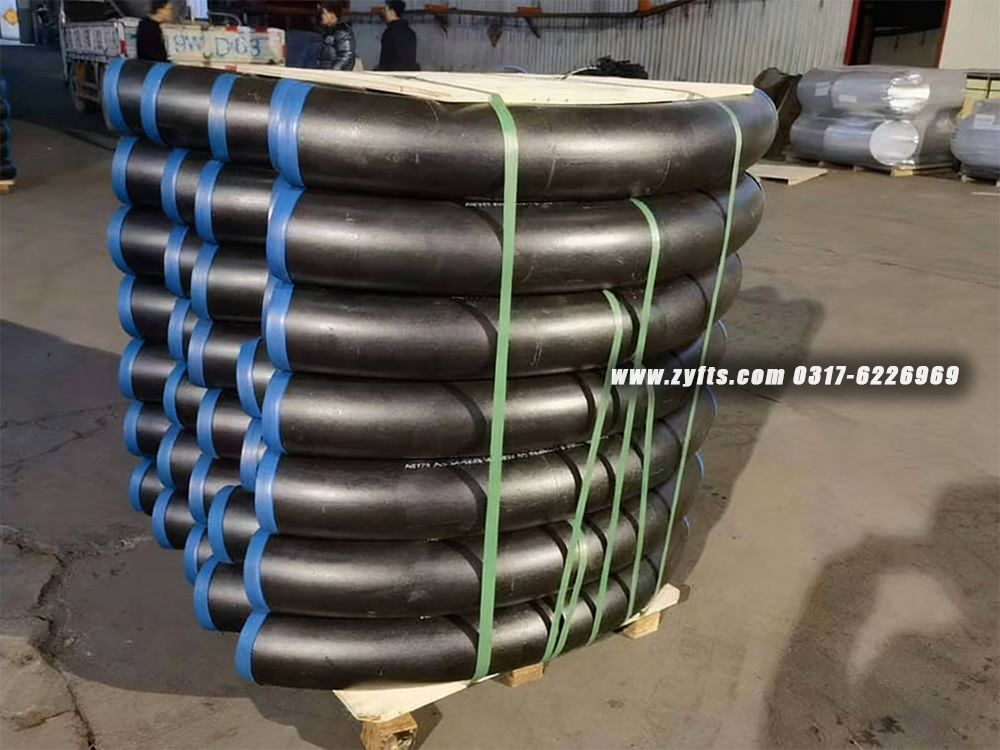

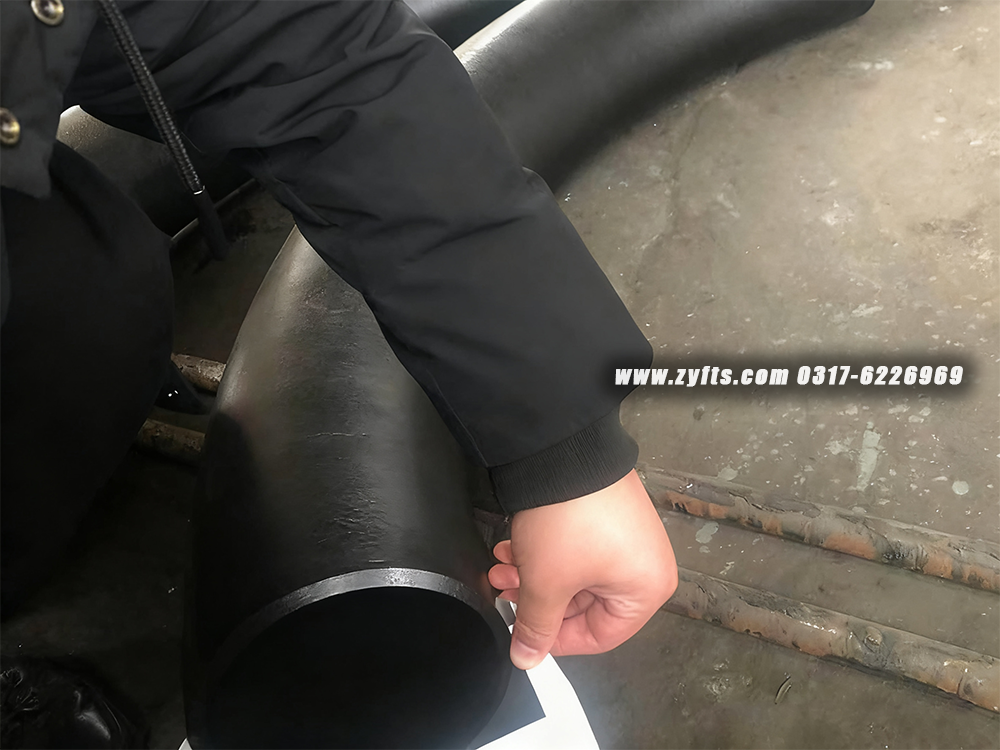

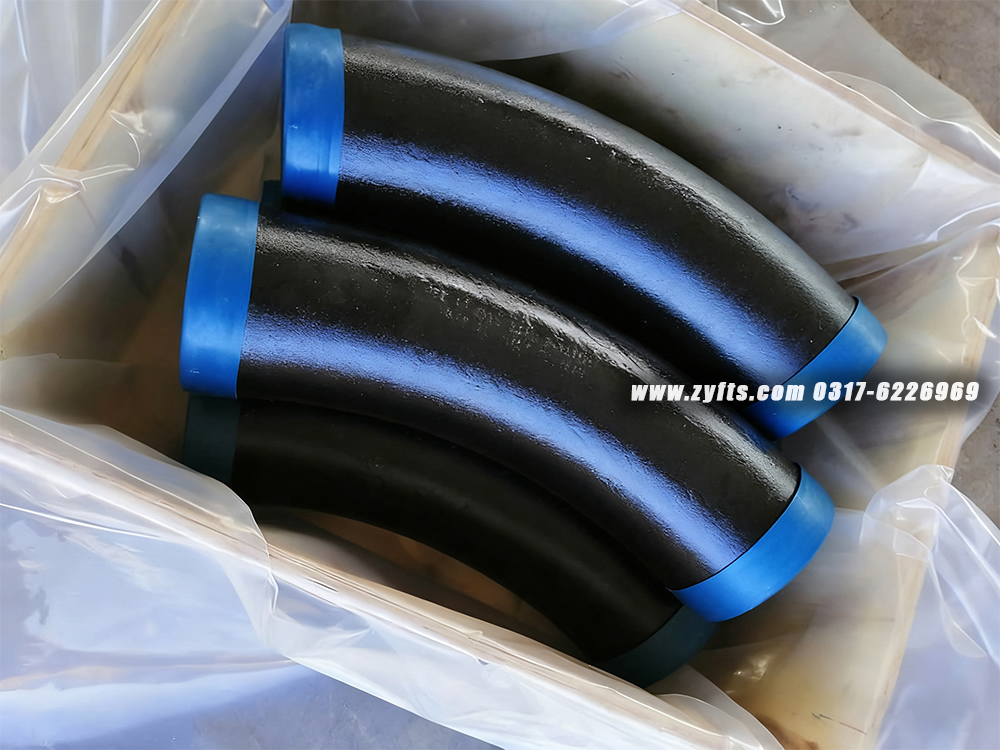

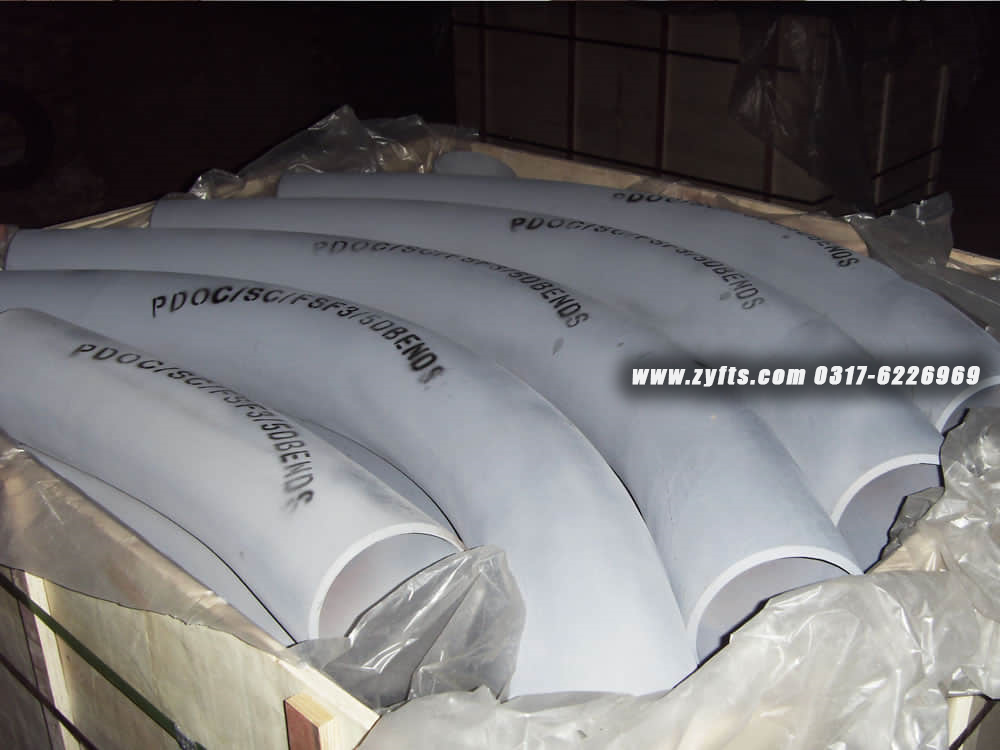

5D弯管

• 碳不锈钢弯曲 5D，
• 管壁厚度：SCH5至SCH160
• 5D弯管件
• 类型：5D 折弯
• 尺寸：1/2 至 72 英寸，DN15 至 DN 1800mm
• 制造标准：ISO、DIM、ANSI、JIS

材料

• 碳钢
• 不锈钢 F316L、F316、F304L、F304、
• A403，A234，

什么是管道中的 5D 折弯？

管道中的 5D 弯曲是指弯曲半径等于管道直径五倍的一种管道弯曲。这意味着弯曲的曲率比 3D 或 4D 弯曲的曲率要平缓得多，从而减少管道上的应力。5D 弯管通常用于流体或气体流动至关重要且可能需要拆卸管道进行检查或维护的管道系统。5D 折弯的尺寸和类型可能会根据制造商和项目的具体要求而有所不同。

5D 和 3D 弯曲有什么区别？

3D 折弯是曲线半径等于管道直径 3 倍的折弯。它是比 1.5D 弯曲更平滑的弯曲，后者看起来几乎像一个普通的 90 度直角，但它比 5D 弯曲更尖锐的弯曲，后者看起来像两个垂直部分之间的平滑弧线。

你怎么知道 3d 或 5d 弯曲？

它是弯头相对于一个点的弯曲半径，该点由弯头插座端的两条线的交点决定（使形状为四分之一圆）。弯曲即;1.5d、3d、5d、12d 从该交点确定为弯头直径的倍数。

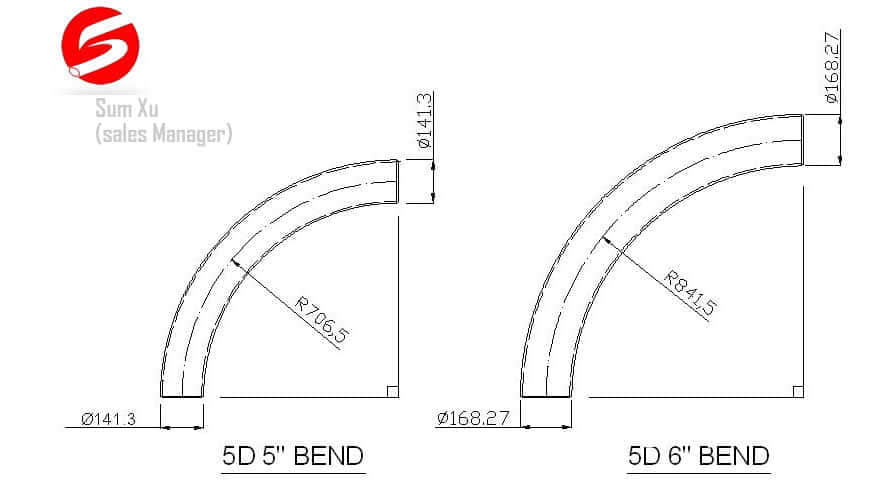

5d 折弯尺寸

5D 弯管是半径等于管道直径 5 倍的弯管。5D 弯曲的尺寸取决于管道的直径和弯曲的角度。一般来说，管道的直径越大，弯曲的半径就越大。

5D弯头长度的计算公式为L = 5 x D x θ，其中L是弯头的长度，D是管道的直径，θ是弯头的角度，以弧度为单位。

例如，如果您有一根 6 英寸的管道，并且想要将其弯曲成 90 度角，则 5D 弯曲的长度将为：

长 = 5 x 6 x （90/180） = 15 英寸

这意味着具有 5 度弯曲的 6 英寸管道的 90D 弯曲长度将为 15 英寸。

值得注意的是，5D 折弯的尺寸可能会根据制造商和项目的具体要求而有所不同。最好咨询制造商或专业工程师，以确保您拥有适合特定应用的正确尺寸。

什么是 5D 弯曲半径？

5D 弯曲允许的弯曲半径等于管道直径的五倍。这是最大的弯道之一，超越了 3D 或 4D 弯道。这并不总是必需的，但当需要时，您必须找到一家能够交付的公司。

5D 折弯的尺寸是多少？

5D 弯头的尺寸由其要使用的管道的外径决定。术语“5D弯曲”中的“5D”代表弯曲半径，即管道外径的五倍。因此，5D 弯曲的尺寸会根据其所用管道的具体外径而有所不同。例如，如果管道的外径为 10 英寸，则该管道的 5D 弯曲的弯曲半径为 50 英寸。因此，5D 弯头的尺寸与其设计容纳的管道尺寸直接相关。

5D 弯头和弯头有什么区别？

5D 弯曲和弯头之间的主要区别在于它们的曲率和弯曲半径。5D弯管是指弯曲半径为管道外径五倍的弯管。这种类型的弯曲用于改变管道的方向，同时保持渐变曲线，减少流体流动阻力并最大限度地减少管道上的应力。

弯管中的 5D 是什么？

5D 弯管的半径实际上是公称直径的 5 倍。因此，如果您有一根直径为 10 英寸的管道，则弯曲中心线的半径将为 50 英寸。

在弯管中，“5D”是指弯管半径，它是定义弯管曲率的关键测量值。具体来说，“5D”代表“直径的五倍”，表示弯曲半径等于管道外径的五倍。

当管道弯曲时，半径决定了管道改变方向的缓慢程度。较小的弯曲半径会导致更紧密的曲线，而较大的弯曲半径会产生更平缓和渐进的弯曲。在5D弯管的情况下，半径是管子直径的五倍，使其成为相对较大且渐变的弯管。

例如，如果管道的外径为“D”单位，则 5D 弯曲管中的弯曲半径将为“5D”单位。这种类型的弯曲通常用于需要改变流体或气体流动方向而不会造成重大中断或压降的各种行业和应用。

使用5D弯管有利于在弯管过程中保持管道的结构完整性。较大的弯曲半径可确保管道的壁厚在整个弯曲过程中保持相对一致，从而降低管道在曲线处变薄或变弱的风险。这在管道强度和可靠性至关重要的关键应用中尤为重要。

5D 弯管以其多功能性和适应性而闻名。它们可以由多种材料制成，包括碳钢、不锈钢、合金钢和其他金属，使其适合承受不同的作条件，包括高温、腐蚀性环境和高压应用。

在石油和天然气、石化、发电和建筑等行业，5D 弯管经常用于适应管道方向的变化、绕过障碍物和优化空间限制。它们平滑的曲率和渐进的过渡有助于确保高效流动，同时最大限度地减少压降和流动阻力。

弯管中的 5D 折弯

弯管中的5D折弯是管材制造的一项成就，并非所有管材公司都能提供。

寻找 5D 弯曲专业专家的唯一选择是尝试培训您现有的员工，为您的企业准备内部 5D 弯曲。然而，这项工作的成本支出将令人望而却步，而且拥有自学的 5D 弯曲机与聘请拥有多年创建 5D 弯曲的专家的专业公司相比的优势几乎不存在。聘请专业人员为您的商业合同创建 5D 弯曲管道是一个双赢的解决方案。让新手弯曲 5D 的可能性只是保险公司的统计噩梦。在找到一家能够以您能负担得起的价格为您提供所需产品的公司之间找到平衡非常重要。联系一家公司以了解他们将收取 5D 弯曲费用至关重要。当您查看弯曲时，请具体说明您可能需要从这家公司提供的任何其他东西，包括轧制管的数量。你买的越多，它就越实惠。

弯管中的 5D 折弯是管道制造的一项成就，并非所有管道公司都能提供。寻找 5D 折弯专业专家的唯一选择是尝试培训您现有的员工，以便在内部为您的业务准备 5D 折弯。然而，这项事业的成本支出将令人望而却步，而且拥有自学的 5D 折弯机与聘请拥有多年创建 5D 折弯的专家的专业公司相比，其优势几乎不存在。聘请专业人员为您的商业合同创建 5D 弯管是一个双赢的解决方案。让新手弯曲 5D 的可能性是保险公司的统计噩梦。

重要的是要在找到一家能够以您负担得起的价格为您提供所需产品的公司之间找到平衡点。联系一家公司以了解他们将收取 5d 弯曲的费用至关重要。当您查看弯曲时，请具体说明您可能需要从这家公司提供的任何其他东西，包括轧制管的数量。你买的越多，它就越实惠。

为什么使用 3D 和 5D 弯管？

ASME B16.49 感应弯曲图，90° 3D 弯曲，切线长度。

较大的半径弯曲为管道中的流体流动提供了多种优势。它们为水、浆料、油、固体等各种介质提供更顺畅的流动。与 1D 或 1.5D 弯曲相比，这种阻力的降低提高了流动效率。此外，较长的弯曲半径有助于最大限度地减少湍流，特别是与标准配件相比。

在规划管道项目时，必须评估传统的 1D 或 1.5D 弯曲是否可以有效满足您的要求。如果有任何疑问，建议考虑使用 3D 或 5D 弯曲来优化系统性能。

5D 折弯在哪里有用？

产生的较大半径弯曲允许流经管道的任何东西，无论是天然气还是水，都能以更小的阻力更顺畅地流动，使其成为输送高粘度流体的理想选择。与其他标准弯管尺寸相比，5D 弯管还允许管道减少湍流。因此，5D 折弯长期以来一直是炼油厂和油田使用的首选，根据您的工作，它们可能是适合您的折弯尺寸。

5D 折弯的尺寸是多少？

5D 弯管的半径实际上是公称直径的 5 倍。因此，如果您有一根直径为 10 英寸的管道，则弯曲中心线的半径将为 50 英寸。较大的数字具有更平滑的曲线。更平滑的曲线通常用于压力、磨损或腐蚀较大的应用。

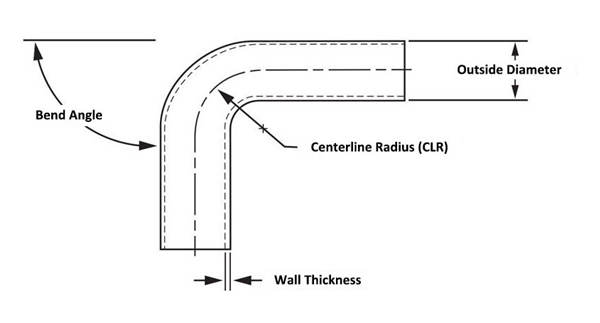

5D 折弯尺寸表提供了折弯关键测量的直观表示，确保制造和安装过程中的精度。以下是图表中通常包含的关键维度：

1. 公称直径 （D）：管道的公称直径是计算 5D 弯曲尺寸的基础。它是所有其他测量的关键参考点。

2. 中心线半径 （R）：中心线半径表示折弯中心线的曲率半径。该测量可确保弯曲与整个管道或管道系统对齐。

3. 切线长度（L）：切线长度是指存在于弯曲两侧的管道或管材的直线部分。该测量对于正确安装和对齐至关重要。

4. 弧长 （A）：圆弧长度表示折弯弯曲部分的长度。它在计算整体尺寸和确保系统内无缝配合方面发挥着关键作用。

如何计算 5D 弯曲长度？

要计算 5D 弯曲的长度，可以使用公式 L = 5 x D x θ，其中 L 是弯曲的长度，D 是管道的直径，θ 是弯曲的角度，以弧度为单位。例如，如果您有一根 6 英寸的管道，并且想要将其弯曲成 90 度角，则 5D 弯曲的长度将为：L = 5 x 6 x （90/180） = 15 英寸。然而，值得注意的是，5D 折弯的尺寸和类型可能会根据制造商和项目的具体要求而有所不同，因此最好咨询制造商或专业工程师，以确保您拥有适合特定应用的正确尺寸。

3D 或 5D 对于管件弯曲意味着什么？

3D或5D管件始终用于管道连接，区别在于半径。可分为3D、5D、6D、7D、10D等。

3D弯管是弯管半径为管外径3倍的弯管。5D 弯管的半径实际上是公称直径的 5 倍。因此，如果您有一根直径为 10 英寸的管道，则弯曲中心线的半径将为 50 英寸。

较大的数字具有更平滑的曲线。更平滑的曲线通常用于压力、磨损或腐蚀较大的应用。

3D、5D、10D弯管说明

弯管始终是管道系统的一部分。在标准配件不起作用的情况下，感应弯管是下一个最佳选择。感应弯管尤其能满足严格的技术要求：厚壁、折弯后热处理、调质、斜端切线等。

弯曲由直管制成。常见的弯曲半径是管道尺寸的 3 倍和 5 倍（3R 和 5R 弯曲，其中 R=公称管道尺寸 – 公称直径 – 而不是半径）。3R 折弯有现货供应。较大的弯曲可以定制，最好通过热弯。只有无缝或电阻焊管才适合弯曲。

尽管 1D 和 1.5D 折弯是行业内的标准和可用，但这些特定的折弯半径并不能满足所有需求，因此 3D 和 5D 折弯与 1D 或 1.5D 行业标准不同。

“D”代表管道的外径，以英寸为单位，然后将弯曲半径乘以外径以指示要进行的弯曲类型。3D 和 5D 弯曲明显大于标准。从而产生更大的半径以服务于各种目的。

1. 弯曲半径

5D 弯曲中的“5D”代表“直径的五倍”。这意味着弯曲半径是管道外径的五倍。5D 弯曲中较大的弯曲半径允许更平缓的曲线，从而降低管壁变薄的风险并保持结构完整性。

2. 多功能性

5D 折弯用途广泛，可由多种材料制成，例如碳钢、不锈钢、合金钢和其他金属。这使得它们适用于不同行业的广泛应用，包括石油和天然气、石化、发电和建筑。

3. 顺畅的流程

5D 弯曲的渐变曲率确保流体或气体顺利流过管道。温和的过渡最大限度地减少了压降和流动阻力，从而优化了系统的效率。

4. 空间优化

5D 弯曲通常用于狭小空间或间隙有限的区域。较大的弯曲半径可以有效地改变流动方向，而无需额外的配件或复杂的配置。

5. 结构完整性

保持管道的结构完整性在关键应用中至关重要。5D 弯曲有助于沿弯曲均匀分布应力，降低管道失效或变形的风险。这在高压或高温环境中尤为重要。

弯管的半径

弯管有各种类型的半径，包括 3D 弯管、4D 弯管、5D 弯管、8D 弯管弯头和 10D 弯头。5D 折弯的半径是公称直径的五倍。对于直径为 10 英寸的管道，弯曲中心线的半径为 50 英寸。指定半径的弯管既是艺术也是科学。借助当今的现代机器和先进的软件，弯管非常精确。使用合适的机器、润滑、工具和材料，实现完美的弯曲是肯定的。

弯曲和弯头之间的区别

虽然弯曲和肘部这两个词经常被用作同义词，但也有一些区别。弯曲是管道中任何方向偏移的术语，而弯头是工程术语。弯头在角度、弯曲半径和尺寸方面有限制。大多数角度是 45 度或 90 度。所有其他偏移都是专门的弯管。虽然肘部有尖角，但弯曲永远不会。弯头和弯头之间最基本的区别是曲率半径。弯头的半径是直径的两倍多，弯头的曲率半径在管道直径的一到两倍之间。所有的弯头都是弯头，但并非所有的弯头都是弯头。

用于创建 5D 折弯的感应折弯

感应弯曲是5D等弯管的弯管手段之一。使用高频感应电进行局部加热。在管道周围放置一个感应线圈，并在 850 至 1100 摄氏度之间的温度下加热管道的圆周区域。当达到合适的温度时，管道通过感应线圈移动，同时臂施加弯曲力。感应弯曲有很多好处。它允许大半径以实现流体的平稳流动，减少系统中的焊缝数量并快速制造弯曲。随着生产速度的提高，效率也随之提高。这也是一个清洁的过程，因为不需要润滑，并且水是循环利用的。

柱塞式折弯

柱塞式弯曲是一种古老而有效的弯曲管道的弯曲方法，包括 4D 弯曲和 5D 弯曲。这种方法常用于消声器商店。这也是最便宜的弯管方法之一。液压驱动的柱塞迫使管道抵住枢轴块或滚轮。通常，冲压工具用于产生凹面并防止弯曲外部拉伸。唯一的缺点是冲压式弯曲不如其他方法可控。

滚弯

卷弯通常用于建筑行业的管道。辊子垂直或水平放置以产生非常大的半径。夹紧式弯辊机是用于辊弯的机器类型之一。一根管子在下辊和上辊之间进料以产生所需的弯曲角度。某些应用可能需要额外的辊子来在线圈成型时将管子向外引导。

心轴弯曲

心轴弯管法在需要最小变形量时有效。管道由心轴支撑支撑以弯曲管道。管道通过反弯模具被拉出以进行进一步弯曲。这种弯管方法用于制造热交换器管、乳品管和排气装置，如涡轮增压器和定制的。这种方法每次都会产生不变形的直径。

旋转拉伸弯曲

当需要恒定直径和良好的光洁度时，旋转拉弯通常用于弯曲管道。管道通过固定的反弯模具被拉到固定半径的成型模具上。它用于防滚架、普通汽车底盘和其他类型的管道。

中心线半径、外径和壁厚

中心线半径、外径和壁厚是弯管方法的重要变量。此外，每个管道表都有一个标称壁厚。由于壁厚可能会有所不同，因此需要考虑任何变化。其他弯曲变量包括中性线、外弯曲半径和内弯曲半径。管道在弯曲后会回弹。管道越硬，弯曲的中心线半径越小，回弹就越大，从而导致径向生长。铜管的径向生长比钢管小，因为它的回弹力较小。在弯管时，焊缝的一致性、尺寸和质量对于中心线半径、外径和壁厚至关重要。当这些正确时，可以创建完美的弯曲。

用于 5D 折弯、6D 折弯等的材料

用于管道和弯管的常用材料包括碳、不锈钢、钛、铝和铸铁。还有各种等级的塑料管。为正确的应用（包括管件）选择正确的材料非常重要。管件材料包括铝、黄铜、青铜、铸铁、玻化粘土等。管件必须满足许多标准。材料必须与所输送的流体、不同的压力水平和波动的温度兼容。材料还应符合某些标准，如 DIN、ASME、NPT 和 BSP。表面光洁度也很重要，管件应具有耐腐蚀性能。

在某些字段中，明细表 40 和明细表 80 用于管道。然而，由于压力需求增加，还有许多其他时间表。管道的时间表是指其压力等级。时间表越高，压力就越大。随着进度的增加，壁厚也随之增加。选择弯管时，考虑管道的时间表至关重要。附表 80 通常用于重型，而附表 40 通常用于轻型。一定要为弯管选择合适的时间表，这将是完美的匹配。

5D弯管用在哪里？

5D弯管广泛应用于石油和天然气、石化、发电、造船和建筑等各个行业。它适用于需要精确弯曲以获得最佳系统性能的任何地方。

使用5D弯管有哪些优点？

5D 弯管的优点包括最佳流动效率、增强的结构完整性、空间优化、制造成本节约及其在不同应用中的多功能性。

5D 弯管如何优化流动效率？

5D 弯管的平滑曲率可最大限度地减少湍流和压降，确保液体、气体或其他材料在管道系统中高效流动。

5D 弯管是否具有节省空间的优势？

是的，5D 弯管的紧凑设计可以更好地利用管道布局中的空间，使其有利于空间受限的项目。

5D弯管性价比高吗？

是的，使用 5D 弯管实现的精确弯曲通常可以降低焊接和制造成本，从而在施工和维护过程中节省总体成本。

5D弯管可以用于高压应用吗？

是的，5D 弯管旨在承受高压环境，确保其适用于各种要求苛刻的工业应用。

5D 弯管是否可以针对特定项目进行定制？

是的，制造商可以根据具体项目要求定制 5D 弯管，包括材料选择、弯曲技术和质量保证。

哪些行业受益于使用 5D 弯管？

石油和天然气、石化、发电、造船、建筑等行业从在其管道系统中使用 5D 弯管中受益匪浅。

5D弯管可以用于海洋应用吗？

是的，5D 弯管通常用于造船和船舶应用，其中精密弯管对于高效的船上管道系统至关重要。

ASME / ANSI B16.9 尺寸

ASME B16.9 标准涵盖了尺寸为 NPS 1⁄2 至 NPS 48（DN 15 至 DN 1200）的工厂制造的锻造对焊管件的外形尺寸、公差、额定值、测试和标记。

焊接管件的公差

所有尺寸均以英寸为单位。除非另有说明，否则公差相等于正负。

1. 不圆是正负公差的绝对值之和。
2. 此公差可能不适用于需要增加壁厚以满足 ASME B16.9 设计要求的成型管件的局部区域。
3. 内径和末端的标称壁厚由买方指定。
4. 除非买方另有规定，否则这些公差适用于公称内径，公称内径等于公称外径与公称壁厚的两倍之间的差值。

ASME B16.9 管件可在 ASME 锅炉和压力容器规范 （BPVC） 以及 ASME 压力管道规范的管辖范围内使用。参考符合 ASME B16.5 的法兰压力等级，它们可以指定为 150、300、600、900、1500 和 2500 级。ASME B16.9 管件的允许压力等级可以根据 ASME B31 压力管道规范适用部分中规定的规则计算为等效材料的直无缝管。

配件设计

根据 ASME B16.9 制造的对焊管件的设计应通过以下方法之一确定：（a） 压力容器或管道规范中包含的数学分析;（b） 验证测试;（c）通过水压试验进行实验应力分析，以验证实验结果;（d） 详细的应力分析及结果评估。

标准标记

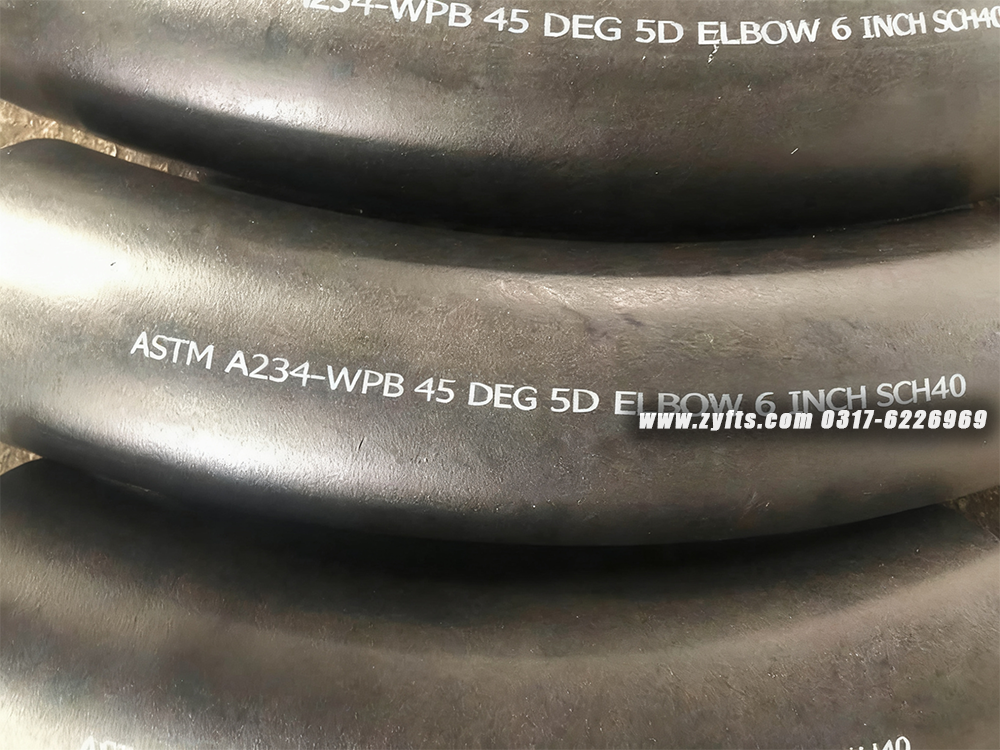

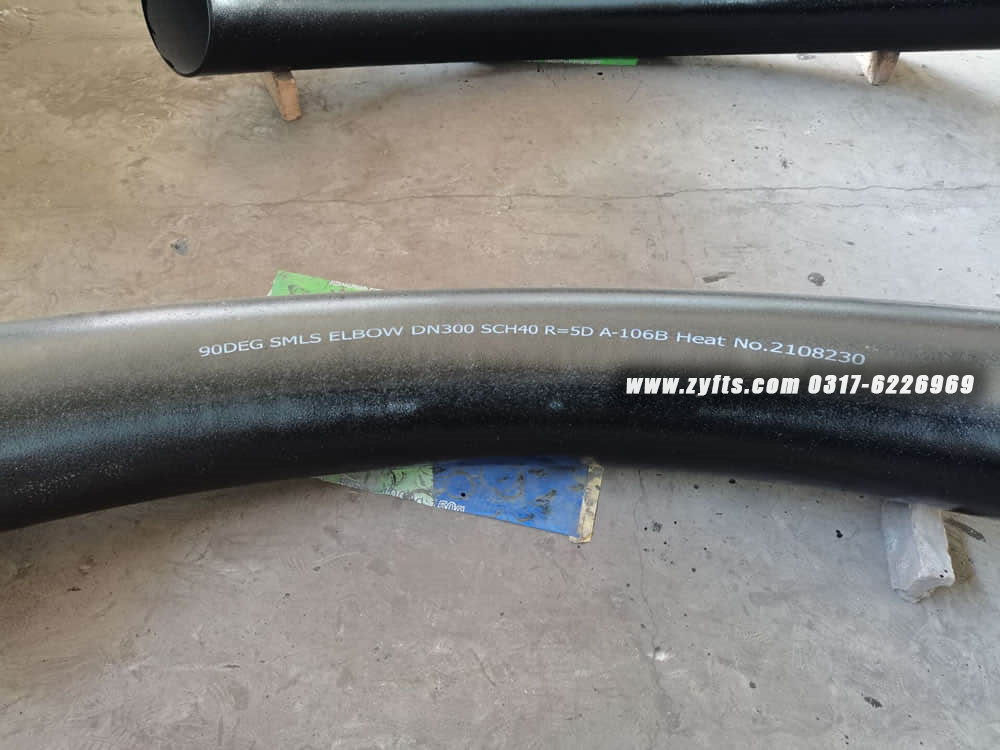

一般ASME B16.9管件应标明以下详细信息：“商标+材料等级+壁厚+尺寸+热号”。例如，“M ASTM A234 WP5 SCH80 6” 385“。使用钢印章时，应
注意标记不够深或不够锋利，以免造成裂纹或将管件的壁厚减少到允许的最小值以下。

材料与制造

ASME B16.9 管件可由多种材料制成，涵盖 （1） 符合 ASTM A234 和 ASTM A420 的碳钢和低合金钢;（2）符合ASTM A403和ASTM A815的奥氏体和双相不锈钢;（3）符合ASTM B366的镍合金;（4）符合ASTM B361的铝合金;（5） 符合 ASTM B363 的钛合金。

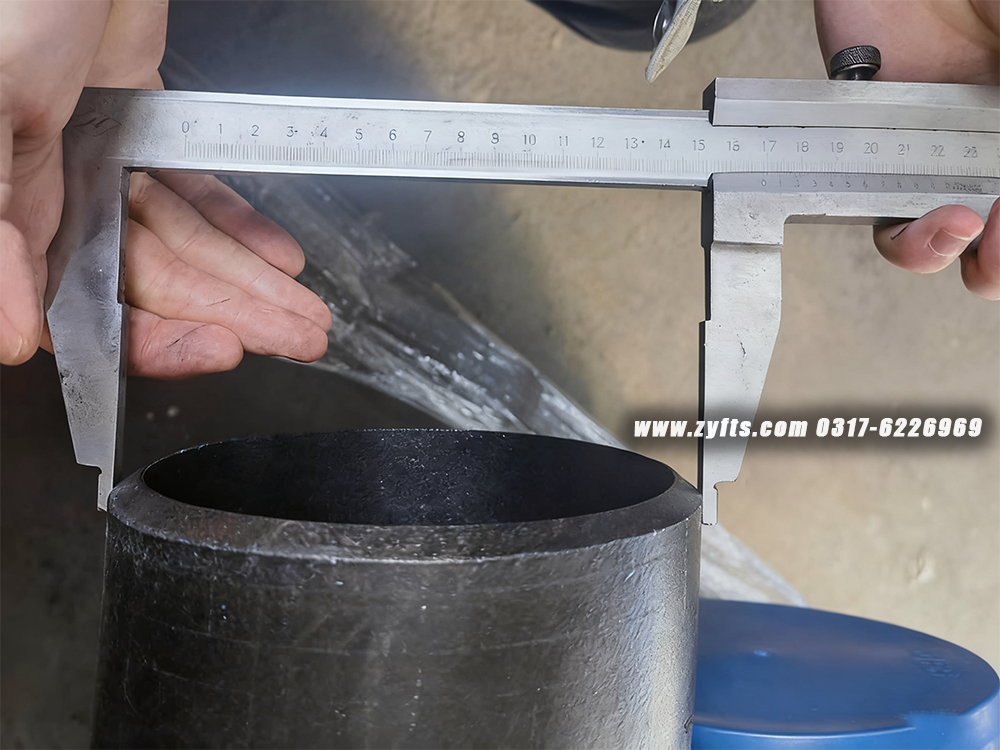

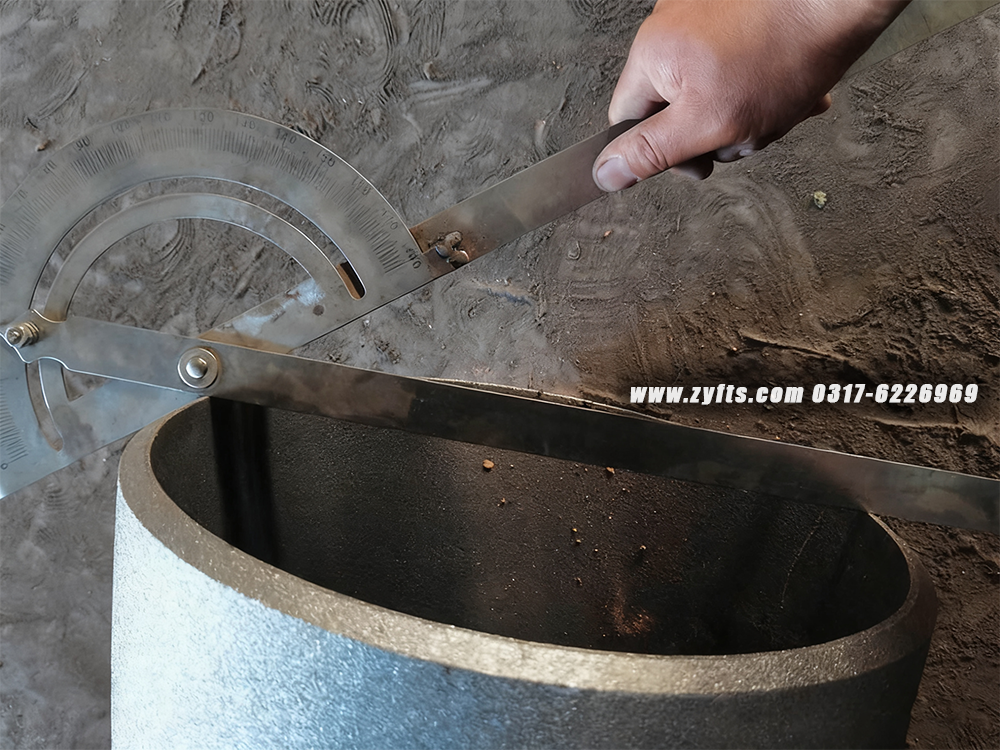

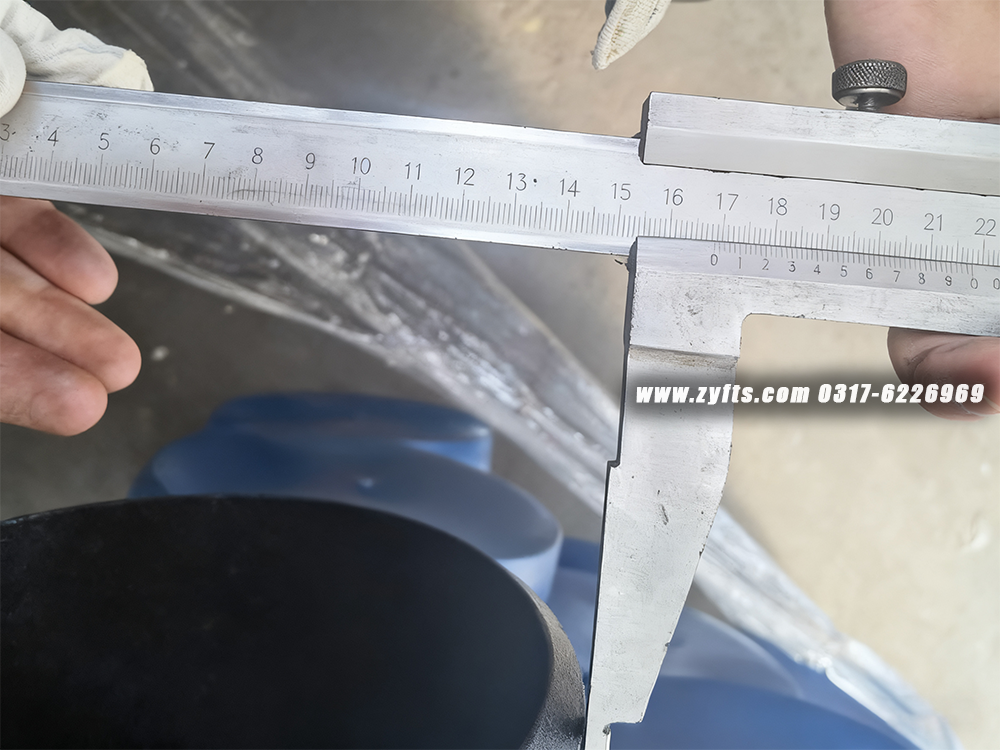

管件尺寸公差符合 ASME B16.9：
