定制返回 U 弯

定制弯管

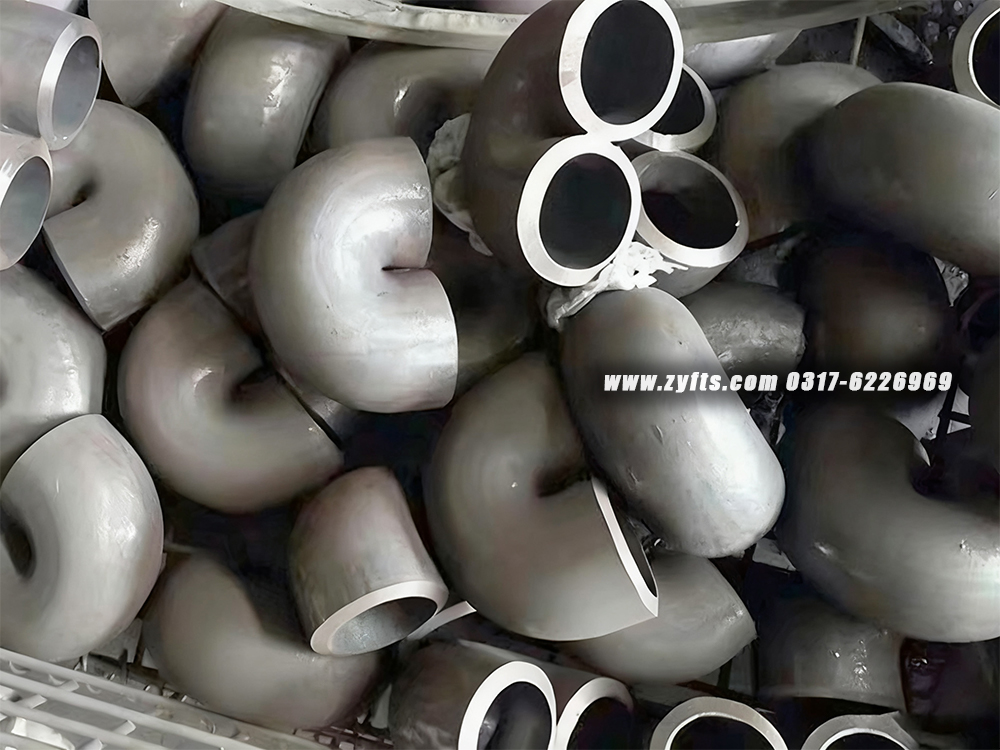

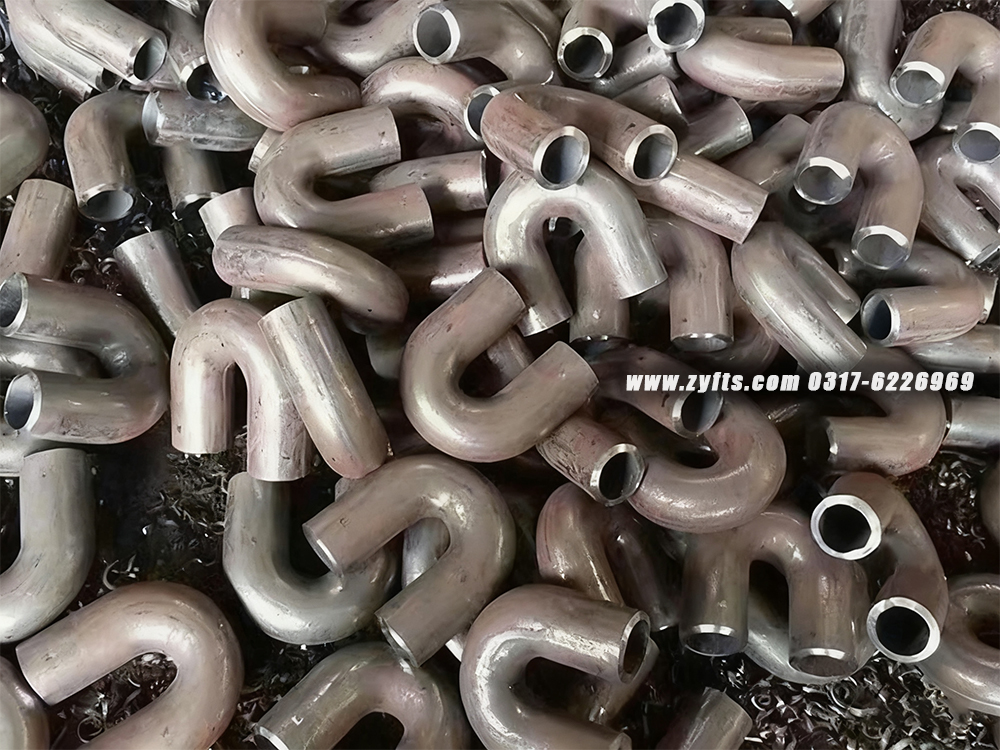

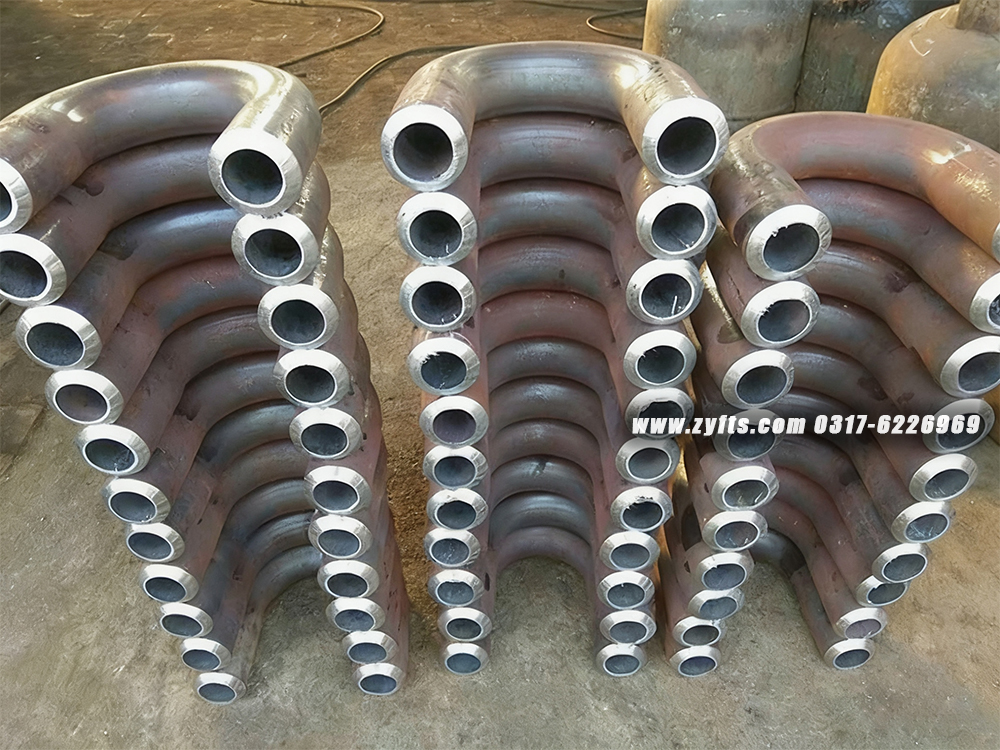

U 型回弯是一种用于改变管道中流体流动方向的管件。它被称为“U”形，因为它的U形结构，可以沿流动方向进行180度转弯。U 型回弯可以由各种材料制成，例如铜或塑料，具体取决于应用。

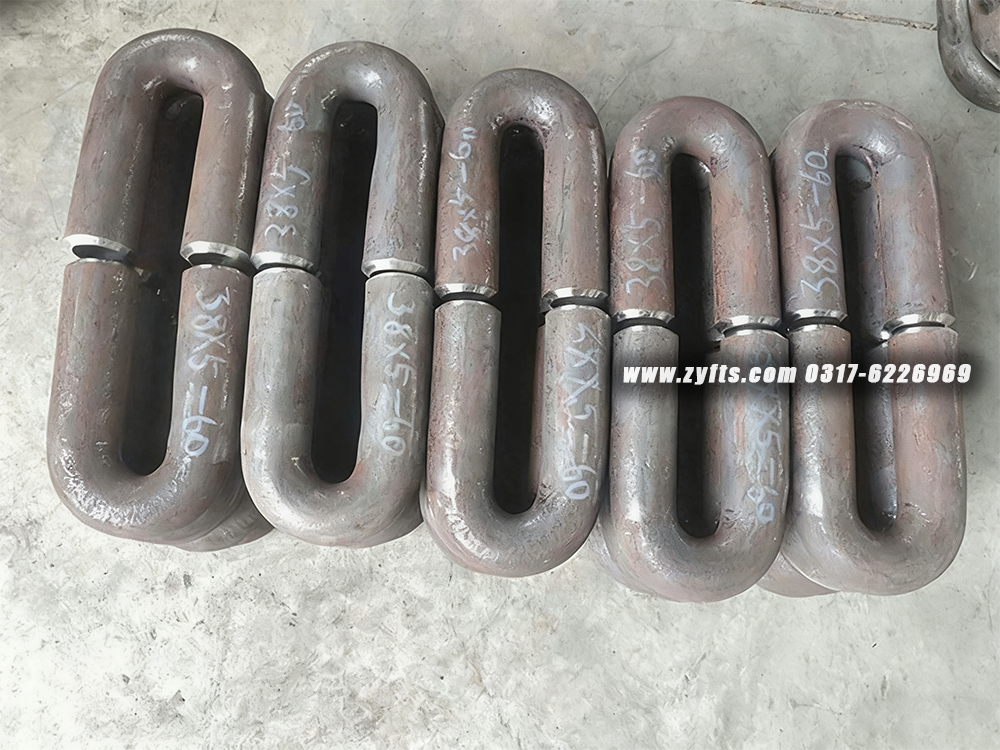

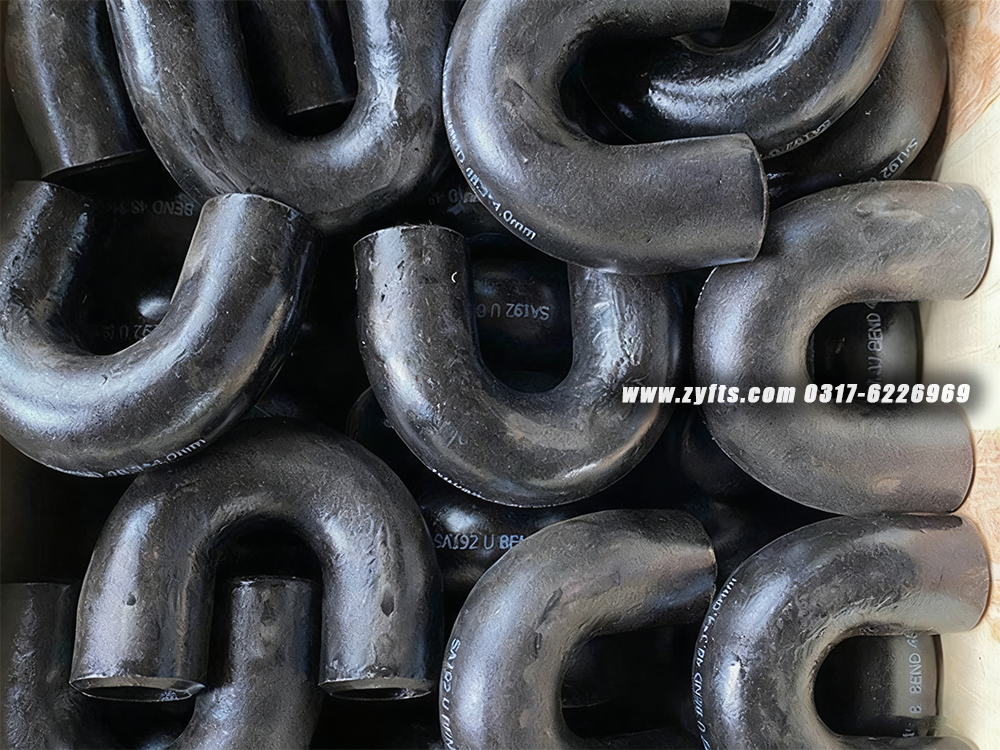

与不锈钢 U 型弯头类似，碳钢回流 U 型弯头设计用于将管道系统中的流体流动方向改变 180 度。它们通常用于管道、暖通空调和工业系统，在这些系统中不需要担心高温、高压和腐蚀性环境。

碳钢 U 型弯头有不同的等级和尺寸可供选择，以适应各种应用。碳钢牌号的选择取决于所输送的流体、温度和压力条件以及系统的具体要求等因素。

在选择和安装碳钢回流U型弯头时，必须确保正确的密封和对准，以防止泄漏并确保流体的高效流动。考虑管理碳钢配件在特定应用中的使用的任何适用行业标准和规范也很重要。

特征

由耐用的碳钢制成，适用于高压和高温应用。
精密弯曲，确保流体平稳过渡和最小能量损失。
耐腐蚀，延长管道系统的使用寿命。
提供各种尺寸和厚度，以满足不同的行业标准和要求。
与其他碳钢管和管件兼容。

好处

通过减少流体流重定向期间的能量损失来提高系统效率。
可承受恶劣的工业环境和极端压力条件。
减少对额外接头的需求，最大限度地减少潜在的泄漏点。
具有成本效益的解决方案，可实现长期工业管道系统的耐用性。

大小

折弯用于改变运行方向的 pipe.it 优点是可以满足长距离过渡要求，因此通常根据客户设计进行折弯尺寸。

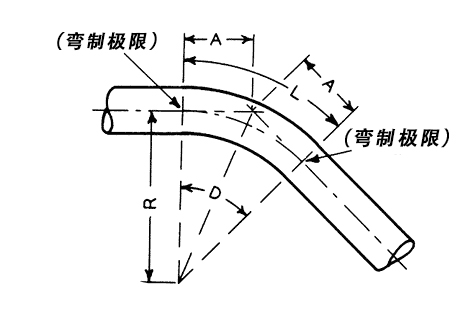

弯管的常数：

公式：L = R x BL = 所需管道长度R = 弯曲半径dB = 用于查找“L”的表中的常数L =30 x 1.5705 =47.115 英寸或 47-1/8”

标准符合：


ASME B16.9
ASME B16.28
ANSI/ASME B16.25
MSS SP-97

压力： SCH5 至 SCH160

弯曲半径（R）：R=3D、5D、7D和12D
弯曲角度（θ）：15°、30°、45°、60°、90°、135°、180°

外径（D）：D≤1800mm
壁厚（T）：T≤120mm
直长（L）：两端之间的长度一般在300mm-1500mm

示例：求半径为 90 英寸的 30 弯弯所需的管道长度

公称管道	斜角外径				中心到端
DN 大小	D1		D2		C	M
DN 大小	A系列	B系列	A系列	B系列
20×15	26.9	25	21.3	18	29	29
25×20	33.7	32	26.9	25	38	38
25×15	33.7	32	21.3	18	38	38
32×25	42.4	38	33.7	32	48	48
32×20	42.4	38	26.9	25	48	48
32×15	42.4	38	21.3	18	48	48
40×32	48.3	45	42.4	38	57	57
40×25	48.3	45	33.7	32	57	57
40×20	48.3	45	26.7	25	57	57
40×15	48.3	45	21.3	18	57	57
50×40	60.3	57	48.3	45	64	60
50×32	60.3	57	42.4	38	64	57
50×25	60.3	57	33.7	32	64	51
50×20	60.3	57	26.9	25	64	44
65×50	76.1(73)	76	60.3	57	76	70
65×40	76.1(73)	76	48.3	45	76	67
65×32	76.1(73)	76	42.4	38	76	64
65×25	76.1(73)	76	33.7	32	76	57
80×65	88.9	89	76.1(73)	76	86	83
80×50	88.9	89	60.3	57	86	76
80×40	88.9	89	48.3	45	86	73
80×32	88.9	89	42.4	38	86	70
90×80	101.6	-	88.9	-	95	92
90×65	101.6	-	76.1(73)	-	95	89
90×50	101.6	-	60.3	-	95	83
90×40	101.6	-	48.3	-	95	79
100×90	114.3	-	101.6	-	105	102
100×80	114.3	108	88.9	89	105	98
100×65	114.3	108	76.1(73)	76	105	95
100×50	114.3	108	60.3	57	105	89
100×40	114.3	108	48.3	45	105	86
125×100	139.7	133	114.3	108	124	117
125×90	139.7	-	101.6	-	124	114
125×80	139.7	133	88.9	89	124	111
125×65	139.7	133	76.1(73)	76	124	108
125×50		133	60.3	57	124	105
150×125	168.3	159	139.7	133	143	137
150×100	168.3	159	114.3	108	143	130
150×90	168.3	-	101.6	-	143	127
150×80	168.3	159	88.9	89	143	124
150×65	168.3	159	76.1(73)	76	143	121
200×150	219.1	219	168.3	159	178	168
200×125	219.1	219	139.7	133	178	162
200×100	219.1	219	114.3	108	178	156
200×90	219.1	-	101.6	-	178	152
200×200	273	273	219.1	219	216	208
200×150	273	273	168.3	159	216	194
200×125	273	273	139.7	133	216	191
200×100	273	273	114.3	108	216	184
300×250	323.9	325	273	273	254	241
300×200	323.9	325	219.1	219	254	229
300×150	323.9	325	168.3	159	254	219
300×125	323.9	325	139.7	133	254	216
350×300元	355.6	377	323.9	325	279	270
350×250	355.6	377	273	273	279	257
350×200	355.6	377	219.1	219	279	248
350×150	355.6	377	168.3	159	279	238
400×350	406.4	426	355.6	377	305	305
400×300元	406.4	426	323.9	325	305	295
400×250	406.4	426	273	273	305	283
400×200	406.4	426	219.1	219	305	273
400×150	406.4	426	168.3	159	305	264
450×400元	457.2	478	406.4	426	343	330
450×350	457.2	478	355.6	377	343	330
450×300元	457.2	478	323.9	325	343	321
450×250	457.2	478	273	273	343	308
450×200	457.2	478	219.1	219	343	298
500×450	508	529	457.2	478	381	368
500×100	508	529	406.4	426	381	356
500×350	508	529	355.6	377	381	356
500×300	508	529	323.9	325	381	346
500×250	508	529	273	273	381	333
500×200	508	529	219.1	219	381	324
550×500元	559	-	508	-	419	406
550×450元	559	-	457	-	419	394
550×400元	559	-	406	-	419	381
600×550	610	-	559	-	432	432
600×550	610	630	508	530	432	432
600×450	610	630	457	480	432	419
650×600元	660	-	610	-	495	483
650×550	660	-	559	-	495	470
650×500元	660	-	508	-	495	457
700×650	711	-	660	-	521	521
700×600元	711	720	610	630	521	508
700×550	711	-	559	-	521	495
750×700元	762	-	711	-	559	546
750×650	762	-	660	-	559	546
750×600元	762	-	610	-	559	533
800×750	813	-	762	-	597	584
800×700	813	820	711	720	597	572
800×650	813	-	660	-	597	572
850×800元	864	-	813	-	635	622
850×750	864	-	762	-	635	610
850×700元	864	-	711	-	635	597
900×850	914	-	864	-	673	660
900×800元	914	920	813	820	673	648
900×750	914	-	762	-	673	635
950×900	965	-	914	-	711	711
950×850	965	-	864	-	711	698
950×800元	965	-	813	-	711	686
1000×950	1016	-	965	-	749	749
1000×900	1016	1020	914	920	749	737
1000×8500元	1016	-	864	-	749	724
1000×1000	1067	-	1016	-	762	711
1050×950	1067	-	965	-	762	711
1050×900	1067	-	914	-	762	711
1100×1050	1118	-	1067	-	813	762
1100×1000元	1118	1120	1016	1020	813	749
1100×950	1118	-	965	-	813	737
1150×1100	1168	-	1118	-	851	800
1150×1050	1168	-	1067	-	851	787
1150×1000元	1168	-	1016	-	851	775
邮编：1200×1150	1220	-	1168	-	889	838
1200×1100	1220	1220	1118	1120	889	838
1200×1050	1220	-	1067	-	889	813

参考

在最终交付之前，我们的商品经过质量分析团队对各种参数的严格检查，以保证其完美无瑕和耐用性。此外，客户可以以具有竞争力的价格从我们这里获得这些商品。

弯管在流量控制系统中发挥着至关重要的作用，可以平稳有效地重定向流体和气体。这些组件旨在改变管道系统的方向，使流体或气体能够以最小的湍流或压力损失绕过障碍物或角落流动。通过最大限度地减少摩擦和压降，弯管有助于保持最佳流量、降低能耗并提高整体系统性能。

ASTM

ASME/ANSI B16.49 用于运输和配送系统的工厂制造的锻钢对焊感应弯管
ASTM A403 锻造奥氏体不锈钢管件标准规范
ISO 2851 不锈钢弯管和三通食品

他

JIS B2311 通用钢对焊管件
JIS B2312 钢对焊管件
JIS B2313 钢板对焊管件
JIS B 2321：1995铝及铝合金对焊管件

欧元

DIN 3867 非焊接压缩联轴器 – 用于对接接头的压力衬套
DIN 2609 钢对焊管件;技术交货条件
BS 1640 石油工业用钢对焊管件规范
BS 1965 压力用对焊管件
STPG38

管件是将管道连接在一起或改变现有管道方向所必需的。管道和管件由多种材料制成，具体取决于所输送的流体或气体。大多数管件往往是带螺纹的，或者能够滑过它们连接的管道。无论您使用的是 PVC 管的钢管，都需要化学溶剂在管道和管件之间形成密封。

测量要安装的管道所需的长度，同时记住将管道插入配件所需的额外长度。在管道上标记此长度。

如何计算弯管？

测量要安装的管道所需的长度，同时记住将管道插入配件所需的额外长度。在管道上标记此长度。

斜角端

所有对焊管件的端部都是斜角的，奥氏体不锈钢的壁厚超过 4 毫米，铁素体不锈钢的壁厚超过 5 毫米。斜角的形状取决于实际壁厚。需要这种斜角端才能进行“对焊”。

焊接坡口 acc.to ASME / ANSI B16.9 和 ASME / ANSI B16.28

ASME B16.25 涵盖了通过焊接连接到管道系统的管道部件的对焊端部的准备。它包括对焊接坡口、重壁部件的外部和内部成型以及内部端部（包括尺寸和尺寸公差）的准备的要求。

我们及时研发的斜角端设备适用于厚度为2mm至20mm的管件，保证了高效率和高质量。

这些焊边准备要求也被纳入 ASME 标准（例如 B16.9、B16.5、B16.34）。

ASME B16.25（对焊端）

ASME B16.25 为需要焊接在一起的部件端部的制备设定了标准。

切割方形或轻微倒角，由制造商选择：

t ≤ 0.19“ 碳钢或铁素体合金钢t
≤ 0.12” 奥氏体合金钢

对焊管件一般

管件被定义为管道系统中使用的零件，用于改变方向、分支或改变管道直径，并以机械方式连接到系统。

有许多不同类型的配件，它们在所有尺寸和时间表上都与管道相同。

ASME / ANSI B16.9 尺寸

ASME B16.9 标准涵盖了尺寸为 NPS 1⁄2 至 NPS 48（DN 15 至 DN 1200）的工厂制造的锻造对焊管件的外形尺寸、公差、额定值、测试和标记。

名义	外径		90°弯头		45°弯头		180° 回归
管道尺寸			长半径	短半径	长半径		长半径
（英寸）	（毫米）	（英寸）	从中心到面	从中心到面	从中心到面	半径	中心到中心	回到脸
			（英寸）	（英寸）	（英寸）	（英寸）	（英寸）	（英寸）
1/2	21.3	0.84	1.5	–	5/8		2	1.875
3/4	26.7	1.05	1.125	–	7/16		2.25	1.6875
1	33.4	1.315	1.5	1	7/8		3	2.1875
1.25	42.2	1.66	1.875	1.25	1		3.75	2.75
1.5	48.3	1.9	2.25	1.5	1.125	3	4.5	3.25
2	60.3	2.375	3	2	1.375	4	6	4.1875
2.5	73	2.875	3.75	2.5	1.75	5	7.5	5.1875
3	88.9	3.5	4.5	3	2	6	9	6.25
3.5	101.6	4	5.25	3.5	2.25	7	10.5	7.25
4	114.3	4.5	6	4	2.5	8	12	8.25
5	141.3	5.563	7.5	5	3.125	10	15	10.3125
6	168.3	6.625	9	6	3.75	12	18	12.3125
8	219.1	8.625	12	8	5	12	24	16.3125
10	273.1	10.75	15	10	6.25	15	30	20.375
12	323.9	12.75	18	12	7.5	18	36	24.375

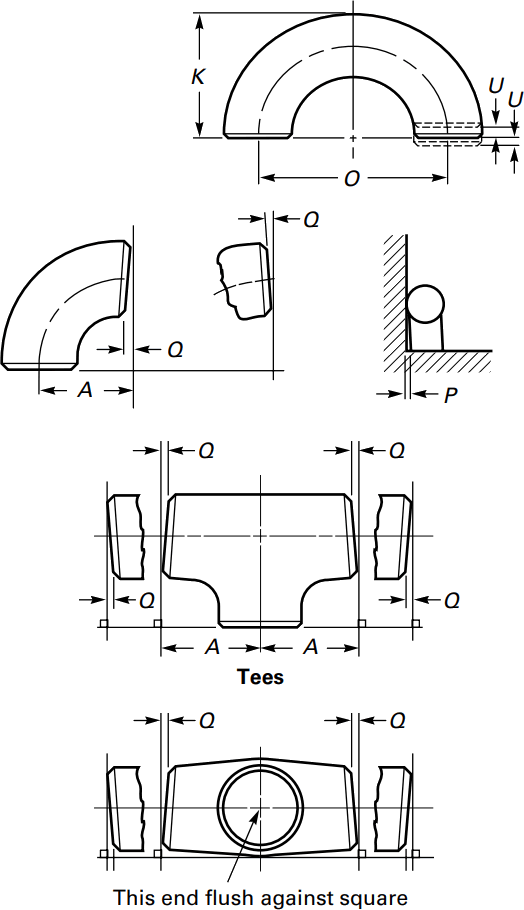

焊接管件的公差

标称管道尺寸 NPS	角度公差	角度公差
大小	偏角 Q	平面外 P
1/2 至 4	0.03	0.06
5 至 8	0.06	0.12
10 至 12	0.09	0.19
14 至 16	0.09	0.25
18 至 24 岁	0.12	0.38
26 至 30	0.19	0.38
32 至 42	0.19	0.5
44 至 48	0.18	0.75

所有尺寸均以英寸为单位。除非另有说明，否则公差相等于正负。

不圆是正负公差的绝对值之和。
此公差可能不适用于需要增加壁厚以满足 ASME B16.9 设计要求的成型管件的局部区域。
内径和末端的标称壁厚由买方指定。
除非买方另有规定，否则这些公差适用于公称内径，公称内径等于公称外径与公称壁厚的两倍之间的差值。

ASME B16.9 管件可在 ASME 锅炉和压力容器规范（BPVC）以及 ASME 压力管道规范的管辖范围内使用。参考符合 ASME B16.5 的法兰压力等级，它们可以指定为 150、300、600、900、1500 和 2500 级。ASME B16.9 管件的允许压力等级可以根据 ASME B31 压力管道规范适用部分中规定的规则计算为等效材料的直无缝管。

配件设计

根据 ASME B16.9 制造的对焊管件的设计应通过以下方法之一确定：（a）压力容器或管道规范中包含的数学分析;（b）验证测试;（c）通过水压试验进行实验应力分析，以验证实验结果;（d）详细的应力分析及结果评估。

标准标记

一般ASME B16.9管件应标明以下详细信息：“商标+材料等级+壁厚+尺寸+热号”。例如，“M ASTM A234 WP5 SCH80 6” 385“。使用钢印章时，应
注意标记不够深或不够锋利，以免造成裂纹或将管件的壁厚减少到允许的最小值以下。

材料与制造

ASME B16.9 管件可由多种材料制成，涵盖（1）符合 ASTM A234 和 ASTM A420 的碳钢和低合金钢;（2）符合ASTM A403和ASTM A815的奥氏体和双相不锈钢;（3）符合ASTM B366的镍合金;（4）符合ASTM B361的铝合金;（5）符合 ASTM B363 的钛合金。

管件尺寸公差符合 ASME B16.9：

尺寸 1/2“ – 48”

ASME / ANSI B16.9 对焊弯头 – 长半径
ASME / ANSI B16.9 对焊弯头 – 短半径
ASME / ANSI B16.9 对焊异径弯头
ASME/ANSI B16.9 对焊 45° 弯头
ASME / ANSI B16.9 对焊装配制三通
ASME / ANSI B16.9 对焊异径管
ASME / ANSI B16.9 对焊同心异径管
ASME / ANSI B16.9 对焊偏心异径管
ASME/ANSI B16.9 对焊 3D 弯头
ASME/ANSI B16.9 对焊短截端
ASME / ANSI B16.9 对焊交叉
ASME / ANSI B16.9 对焊异径十字
ASME / ANSI B16.9 对焊三通
ASME/ANSI B16.9 对焊端盖
ASME / ANSI B16.9 对焊联轴器
ASME / ANSI B16.9 对焊管接头
ASME/ANSI B16.9 对焊 5D 弯头
ASME / ANSI B16.9 对焊管件

弯管应用

弯管，也称为弯头，广泛应用于各个行业和应用。

弯管对于许多行业都至关重要。我们的弯管应用应用于从汽车工业到造船、航空航天等各个领域。汽车行业依靠心轴弯曲机来最大限度地减少薄壁管弯曲时出现的椭圆度。我们的折弯机还有助于消除弯曲内侧半径的皱纹。

另外两个严重依赖高质量弯管的行业是航空航天和航空。在这些行业中，弯曲必须精确，不容有差错。在航空航天领域，精确地生产弯曲尤为重要。我们的折弯机非常适合管材、管道、方形和矩形型材的工业弯曲。我们的心轴折弯机甚至可以将型材弯曲至小至直径 1.5 倍的中心线半径。

以下是弯管的一些常见应用：

工艺管道
石油和天然气行业
水处理厂
发电
汽车
商用车

造船和船舶应用
灌溉系统
建筑和基础设施
建筑工业
航空航天等。

标准

由于管件涵盖了管件尺寸的几个方面，因此这里只能给出最常见的管件尺寸。应用最多的版本是 90° 长半径和 45° 弯头，而如果空间太小，则应用 90° 短半径弯头。180°弯头的功能是通过180°改变流动方向。LR 和 SR 类型的中心到中心尺寸都是匹配的 90° 弯头的两倍。这些配件通常用于毛皮或其他加热或冷却装置。

下面列出了一些适用于对焊配件的标准。许多组织，如 ASME、ASTM、ISO、MSS 等，都制定了非常完善的对焊管件标准和规范。设计人员始终有责任确保他们在设计过程中遵循适用的标准和公司规范（如果有）。

一些广泛使用的管件标准如下：

GB/T 1426-2008《炭素材料分类》：规定了炭素材料的分类方法、分类等内容，适用于冶金、电工机械、化工等工业中作为导电材料、结构材料和特殊功能材料等用途的炭素材料的分类。
GB/T 21219-2023《磁性材料分类》：规定了磁性材料的分类原则、分类方法及类别。
GB/T 20671.1-2020《非金属垫片材料分类体系及试验方法第 1 部分：非金属垫片材料分类体系》：规定了非金属垫片材料的分类方法、代码定义、厚度要求和测量方法、取样、试样调节等，适用于以石棉、软木、纤维素及其他无机或有机材料结合各种黏结剂或浸渍剂而制成的材料。
GB/T 35608-2024《绿色产品评价绝热材料》：规定了绿色产品、绿色标杆产品以及生产企业的评价要求，包括对生产企业的污染物排放、安全事故记录、能源消耗和管理体系的具体要求，以及针对不同产品的特点，制定了资源属性、能源属性、环境属性、品质属性和低碳属性等五大类评价指标。
GB 175-2023《通用硅酸盐水泥》：规定了通用硅酸盐水泥的定义、分类、技术要求、试验方法、检验规则和标志、包装、运输与贮存等。
GB/T 711-2017《热轧优质碳素结构钢钢板和钢带》：规定了热轧优质碳素结构钢钢板和钢带的订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书等。
GB/T 11263-2017《热轧 H 型钢和剖分 T 型钢》：规定了热轧 H 型钢和剖分 T 型钢的订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书等。
GB/T 1527-2017《铜及铜合金拉制管》：规定了铜及铜合金拉制管的分类、标记、订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书等。

一、弯头核心尺寸规格（通用工业标准）
弯头尺寸需同时确认公称直径、弯曲半径、角度三个关键参数，常见规格如下表所示，特殊规格（如大口径、非标准角度）可定制。

分类维度	核心参数	常见规格范围	说明
公称直径（DN）	管道公称直径，与管道匹配	DN10 ~ DN3000	小口径（DN10-DN50）多用于民用 / 低压系统；大口径（DN600+）多用于工业输送（如电厂、矿山）
弯曲半径（R）	决定 “长半径” 或 “短半径”	- 长半径：R=1.5DN- 短半径：R=1.0DN- 特殊：R=2.0DN（超低阻力场景）	工业中长半径（R=1.5DN）最常用，短半径仅用于空间受限的场景（如设备内部管道）
角度	改变流向的角度	45°、90°、180°（U 型弯）	90° 弯头用于直角转向，45° 用于平缓转向，180° 用于管道折返（如换热器进出口）
壁厚（SCH）	对应管道壁厚等级	SCH10、SCH20、SCH40、SCH80、SCH160	压力越高，选择壁厚等级越高（如高压蒸汽管道用 SCH80 及以上）

二、弯头常用材料及对应标准
材料选择需结合介质特性（如腐蚀、高温、含颗粒）和压力等级，以下是工业中最主流的材料类别及标准。

材料类别	常用材质型号	适用场景	执行标准（国内 / 国际）
碳钢（最通用）	Q235B、20#、A105	输送水、蒸汽、油品等无腐蚀介质，工作温度≤425℃	- 国内：GB/T 12459- 国际：ANSI/ASME B16.9
不锈钢（耐腐蚀）	304（06Cr19Ni10）、316L（022Cr17Ni12Mo2）	输送腐蚀性介质（如化工原料、海水、酸碱溶液）	- 国内：GB/T 12459- 国际：ANSI/ASME B16.9、ASTM A403
合金钢（耐高温 / 高压）	15CrMoG、P91（10Cr9Mo1VNb）	高温高压场景（如电厂主蒸汽管道、锅炉管道），工作温度≤650℃	- 国内：GB/T 12459、GB/T 9948- 国际：ANSI/ASME B16.9、ASTM A234
耐磨材料（抗冲刷）	陶瓷内衬、耐磨合金（如 NM450）	输送含颗粒介质（如矿浆、粉煤灰、石子），需抵抗冲刷磨损	- 国内：GB/T 24186（耐磨管道）- 国际：暂无统一标准，多参考企业标准

ASTM 国际美国测试与材料协会
这是世界上最大的自愿标准制定组织之一。它最初被称为美国材料与试验协会（ASTM）。
1. ASTM A105/A105M – 管道应用用碳钢锻件规范
2. ASTM A234/A234M – 中高温用锻碳钢和合金钢管件规范
3. ASTM A403/A403M – 锻造奥氏体不锈钢管件规范
4. ASTM A420/A420M – 低温使用用锻造碳钢和合金钢管件标准规范
AWWA：美国水务协会
AWWA 关于 – 美国水务协会成立于 1881 年，是最大的非营利性、科学和教育协会，致力于管理和处理水这一世界上最重要的资源。
1. AWWA C110 – 球墨铸铁和灰铸铁配件，3 英寸至 48 英寸（75 毫米至 1200 毫米），用于水和其他液体
2. AWWA C208 – 装配式钢制水管件尺寸
ANSI 美国国家标准协会
ANSI 是一个私人非营利组织。其主要职能是管理和协调美国自愿标准化和合格评定体系。它为制定美国国家标准提供了一个论坛。ANSI 分配“附表编号”。这些编号对不同压力用途的壁厚进行分类。
MSS 标准：制造商标准化协会
阀门和管件行业制造商标准化协会（MSS）是一个非营利性技术协会，旨在开发和改进行业、国家和国际规范和标准：阀门、阀门执行器、阀门改装、管件、管吊架、管道支架、法兰和相关密封件
1. MSS SP-43 – 锻造不锈钢对焊管件，包括参考其他耐腐蚀材料
2. MSS SP-75 – 高测试锻造对焊管件规格
3. MSS SP-73 – 铜和铜合金压力接头的钎焊接头
4. MSS SP-83 – 3000 级钢管接头，承插焊和螺纹
5. MSS SP-97 – 整体增强锻造分支出口配件 — 承插焊、螺纹和对焊端
6. MSS SP-106 – 铸铜合金法兰和法兰管件 125、150 和 300 级
7. MSS SP-119 – 工厂制造的锻造喇叭端承插焊配件
“标准”和“代码”之间的区别
管道规范意味着各种管道和管道系统的设计、制造、材料使用、测试和检查的要求。它具有代码定义的有限管辖权。另一方面，管道标准意味着管件的应用设计和施工规则以及要求，如适配器、法兰、套筒、弯头、活接头、三通、阀门等。与代码一样，它也有标准定义的有限范围。
影响标准的因素
管件的“标准”基于以下某些因素：
1. 压力-温度额定值
2. 大小
3. 设计
4. 涂料
5. 材料
6. 标记
7. 端部连接
8. 尺寸和公差
9. 线程
10. 花纹锥度等
BSP英标管
BSP 是英国管件标准。这是指一系列标准螺纹类型，用于通过外螺纹（外螺纹）与内螺纹（内螺纹）配合来互连和密封管端。这已被国际采用。它也称为英国标准管锥螺纹（BSPT）或英国标准管平行（直）螺纹（BSPP）。虽然 BSPT 仅通过螺纹实现压密连接，但 BSPP 需要密封圈。
JIS日本工业标准
这是日本工业标准或用于日本管道、管材和管件的工业活动的标准，并通过日本标准协会发布。
NPT 国家管螺纹
国家管螺纹是美国标准直（NPS）螺纹或锥形（NPT）螺纹。这是美国最流行的管件标准。NPT 管件基于管件的内径（ID）。
螺栓和螺母
我们是法兰螺栓和螺母的制造商，并提供高质量的产品
1. A193 = 本规范涵盖用于高温或高压工况或其他特殊用途应用的压力容器、阀门、法兰和配件的合金和不锈钢螺栓材料。
2. A320 = 低温使用用合金钢和不锈钢螺栓材料的标准规范。
3. A194 = 许多不同材料类型螺母的标准规格。
AN 在这里，“A”代表陆军，“N”代表海军
AN 标准最初是为美国军方设计的。无论何时，管件是 AN 管件，都意味着管件是在管件的外径上测量的，即以 1/16 英寸的增量。
例如，AN 4 接头是指外径约为 4/16“ 或 1/4” 的接头。需要注意的是，近似很重要，因为外径不是与等效 NPT 螺纹的直接配合。
破折号（-）大小
仪表板尺寸是用于指代软管内径的标准。这用两位数字表示尺寸，该数字表示以十六分之一英寸为单位的相对 ID。这也可以与 AN 接头互换使用。例如，破折号“8”接头表示 AN 8 接头。
ISO国际标准化组织
ISO是国际标准化组织的工业管材、管材和管件标准和规范。ISO 标准已编号。它们的格式如下：
“ISO[/IEC] [IS] nnnnn[：yyyy] Title”，其中
1. nnnnn：标准编号
2. yyyy：发布年份，以及
3. 标题：描述主题

通用标准

标准	规范
ASTM A234	中高温用锻碳钢和合金钢管件标准规范
ASTM A420	低温服役用锻造碳钢和合金钢管件标准规范
ASTM A234 WPB	ASTM A234 WPB是指特定等级的碳钢管件，广泛用于压力管道和压力容器制造，在中温和高温下使用。
ASME B16.9	ASME B16.9 标准涵盖了尺寸为 NPS 1⁄2 至 NPS 48（DN 15 至 DN 1200）的工厂制造的锻造对焊管件的外形尺寸、公差、额定值、测试和标记。
ASME B16.28	ASME B16.28 标准涵盖了锻造碳钢和合金钢对焊短半径弯头和回位的额定值、外形尺寸、测试、公差和标记。
MSS SP-97	MSS SP-97 标准实践涵盖对焊、承插焊和螺纹型 90 度整体增强锻造分支出口管件的基本尺寸、光洁度、公差、测试、标记、材料和最低强度要求。
ASTM A403	锻造奥氏体不锈钢管件标准规范。

适用于所有应用领域的广泛品种

从	在	ASME的
圣 35.8 I 圣 35.8 III 15 Mo 3 13 CrMo 4 4 10 CrMo 9 10 圣 35 N 圣 52.0 圣 52.4	P235GH-TC1 P235GH-TC2 16Mo3 13CrMo4-5 10CrMo9-10 X10CrMoVNb9-1 P215NL P265NL L360NB L360NE P355N P355NL1 P355NH	WPB WPL6 WPL3 WPHY 52 WP11 WP22 WP5 WP9 WP91 WP92

碳钢回流U型弯头

钢管弯管

STPG38弯管

大尺寸弯管

高压弯管

5D弯管

7D弯管

180度弯管

15CrMoG弯管

ASTM A213 T91 弯曲

ASTM A210 C 级弯曲

ASTM A213 TP347H 弯曲

12D 弯管

碳钢回流U型弯头

不锈钢回程U型弯头

定制返回 U 弯

定制弯管

特征

好处

大小

弯管的常数：

参考

ASTM

他

欧元

如何计算弯管？

斜角端

ASME B16.25（对焊端）

对焊管件一般

ASME / ANSI B16.9 尺寸

焊接管件的公差

配件设计

标准标记

材料与制造

管件尺寸公差符合 ASME B16.9：

弯管应用

标准

一、弯头核心尺寸规格（通用工业标准）

二、弯头常用材料及对应标准

ASTM 国际美国测试与材料协会

AWWA：美国水务协会

ANSI 美国国家标准协会

MSS 标准：制造商标准化协会

“标准”和“代码”之间的区别

影响标准的因素

BSP英标管

JIS日本工业标准

NPT 国家管螺纹

螺栓和螺母

AN 在这里，“A”代表陆军，“N”代表海军

破折号 （-） 大小

ISO国际标准化组织

通用标准

适用于所有应用领域的广泛品种

交货

包装

无缝管

管件

法兰

膨胀节

弯头

U型管

人孔

耐磨管道

ASTM A213 T91 Alloy Tube

Tubes Erosion Shields

Rare Earth Alloy Wear-Resistant Pipe

Ceramic Tile Lined Pipes

Cast Basalt Lined Steel Pipe

Ceramic Lined Pipe

您应享的尊贵服务体验

世界级客户服务随时提供帮助应用

符合工程规格确保顶级品质应用

生产或制造过程无延误应用

准时交付且价格公道的材料应用

破折号（-）大小
