15CrMoG弯管是用于高压锅炉（工作压力9.8MPa或更一般，工作温度在450°C-650°C之间）的加热面管、集管、省煤器、过热器、再热器等的弯管。其性能远高于一般无缝钢管，由于该管内部含有较多的CR，其合金钢管耐高温、低温、耐腐蚀等无缝钢管，因此合金管在石油、化工、电力、锅炉等行业应用较为广泛。

什么是15crmo等效astm材料？

15CrMoG是一种常用于发电设备和工业锅炉的钢材。弯曲是指将钢材成型或弯曲成所需角度或形状而不折断或损坏钢材的过程。因此，15CrMoG 弯曲可以指使用弯曲机或技术对这种特定类型的钢材进行成型，为锅炉或其他设备制造某些部件或结构的过程。

无缝钢管的生产方法大致可分为交叉轧制法（梅内斯曼法）和挤压法。交叉轧制法（menesmann法）是先用交叉辊刺穿管坯，再用轧机延长。这种方法生产速度快，但对管坯的切削加工性要求很高。主要适用于生产碳钢和低合金钢管，15crmo当量ASTM材料管。

面对国内外钢材形势，基于生产和库存优势，建立了自己的加工中心，我们的制造包括不同的类型。钢 15CrMo 等效 ASTM 材料表面处理 – 例如钢预处理（喷丸和车间底漆）、钢镀锌;钢结构加工——如切割、钻孔、铣削、车削、弯曲、焊接等。

15CrMo等效ASTM材料锅炉压力部件钢的机械性能包括强度、塑性、韧性和疲劳性能。温度对钢的力学性能影响很大。随着温度的升高，各种钢材的屈服极限会单调降低，但抗拉强度在一定温度下会上升到高峰值，然后下降。

国内主要港口采取的主要竞争手段是扩建港口、建设深水泊位和航道、提高服务质量以降低客户综合成本，同时，提高竞争优势，还应采取适当措施降低相关成本和价格。

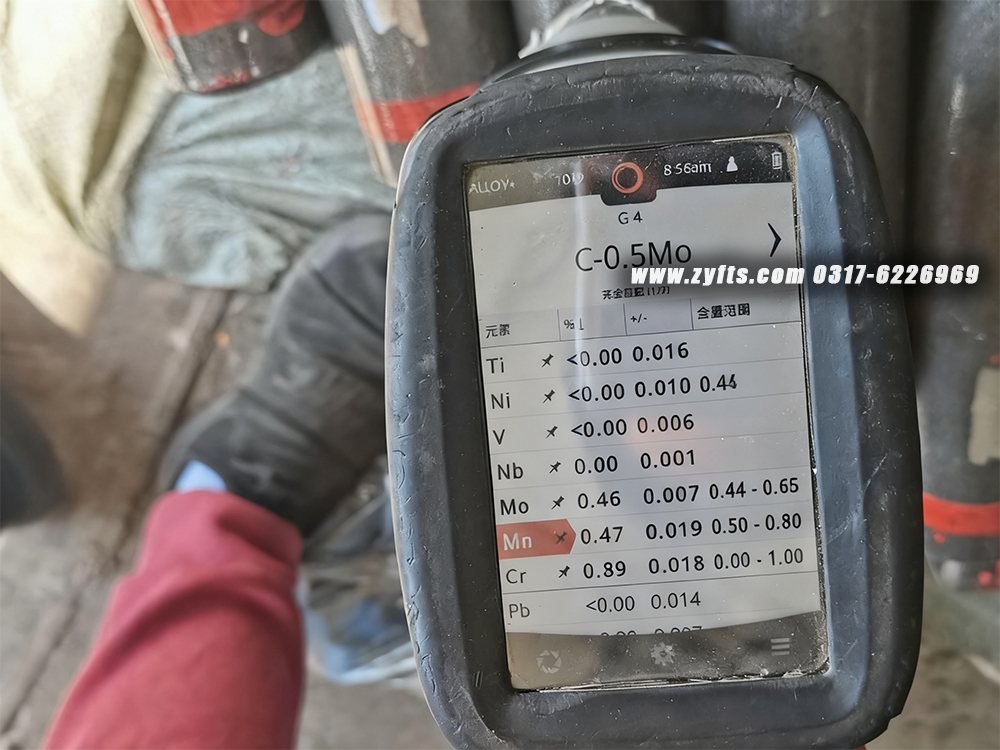

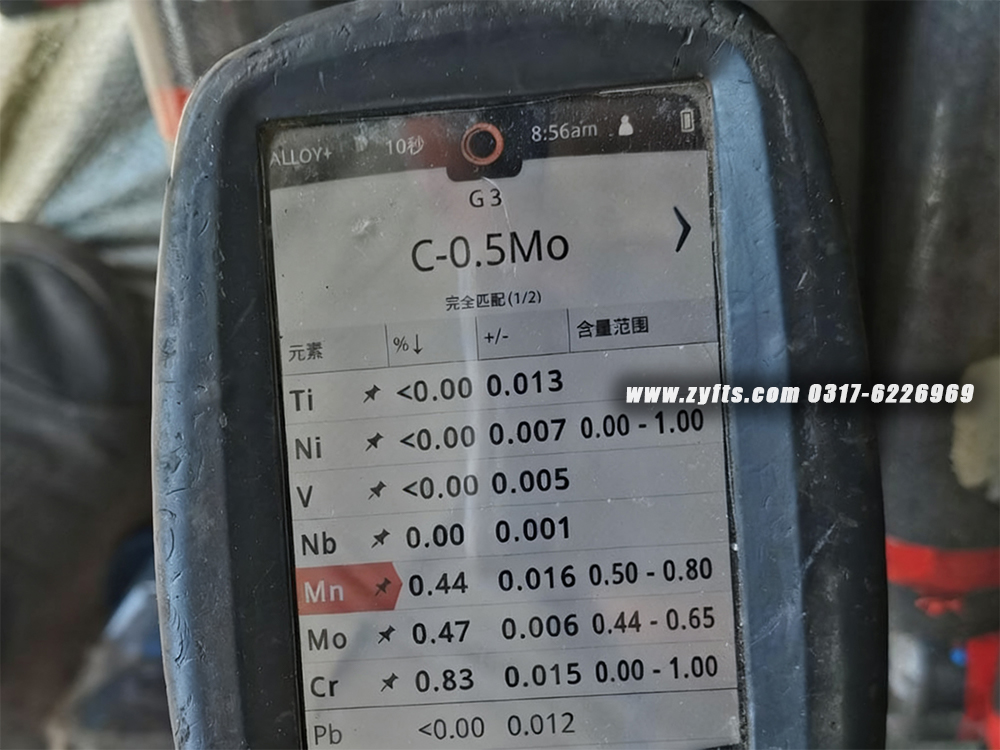

PMI测试

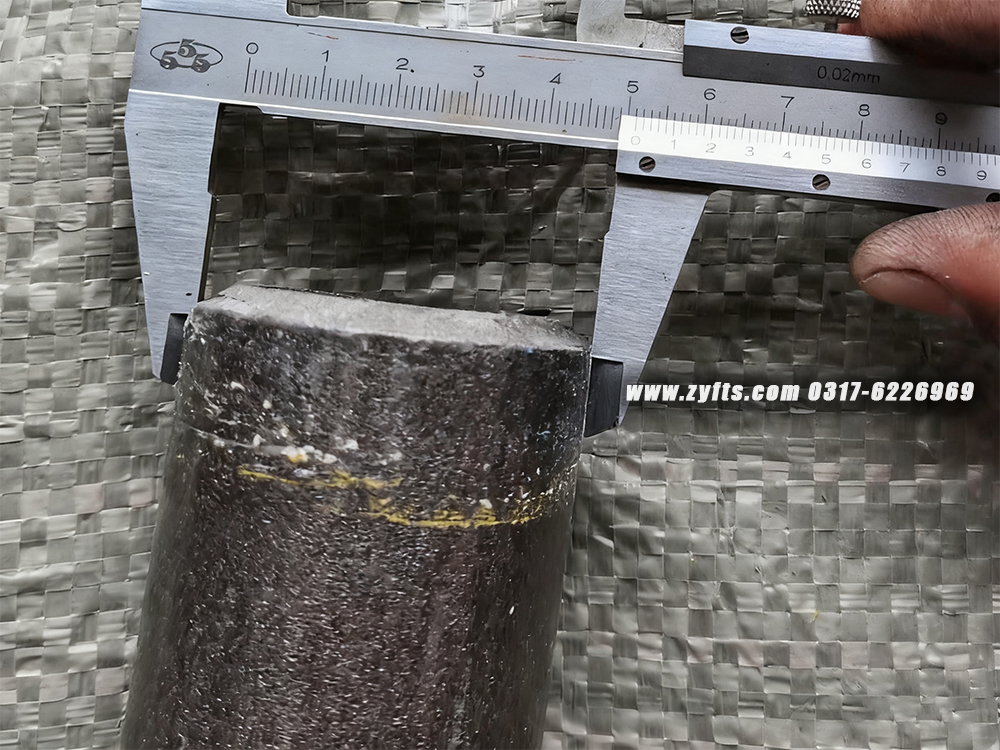

外径测量

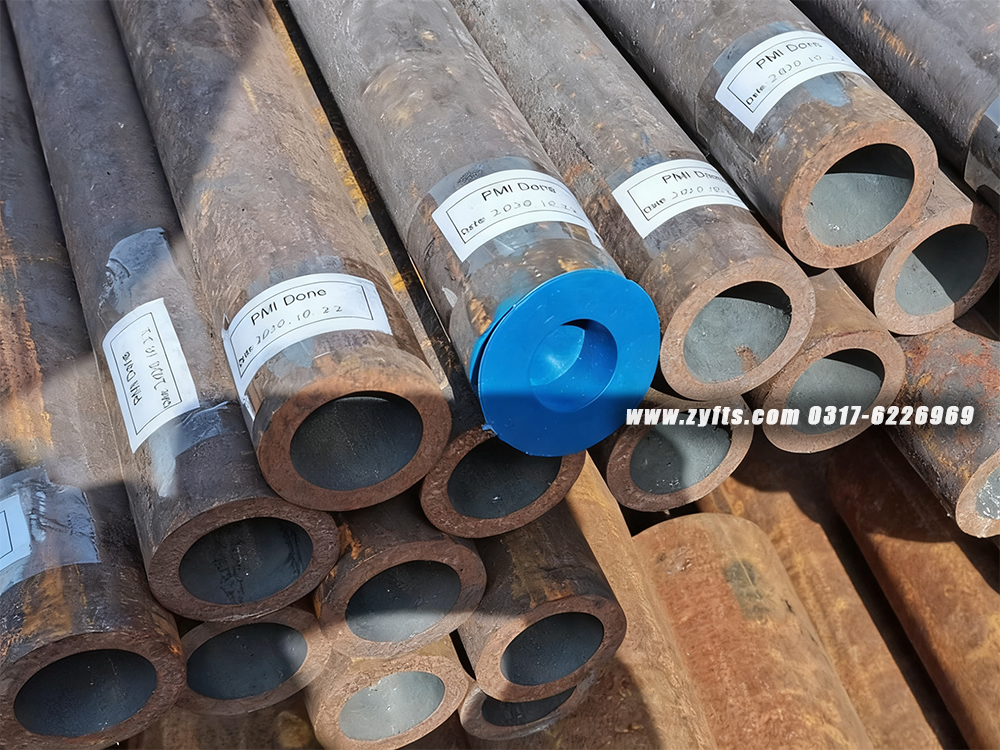

打磨并等待PMI测试

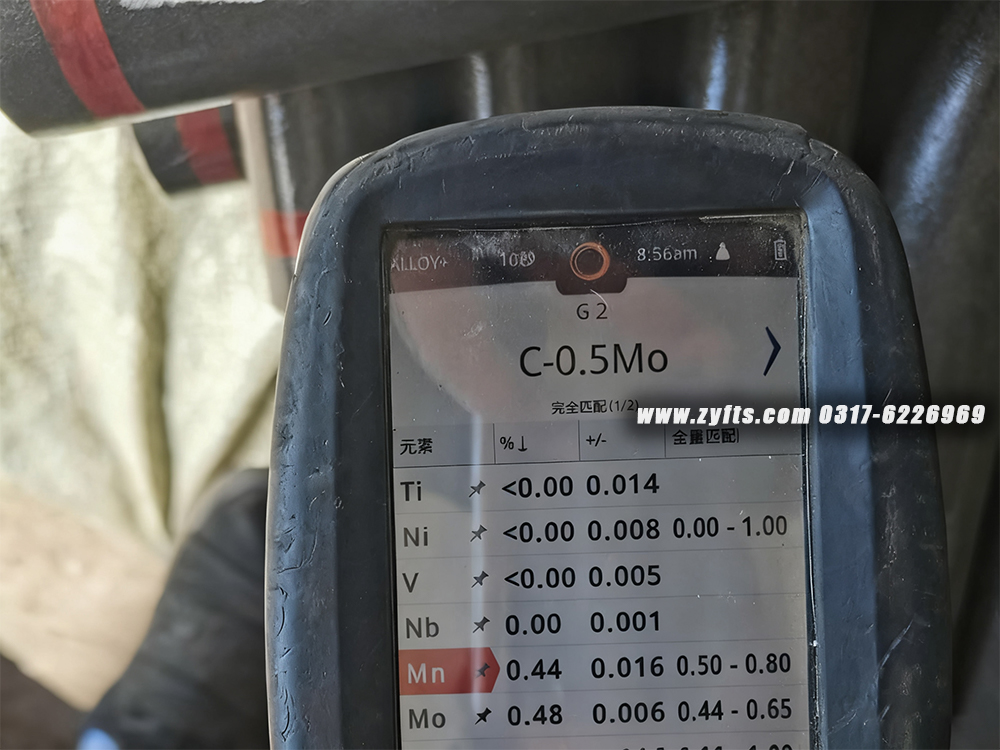

PMI测试

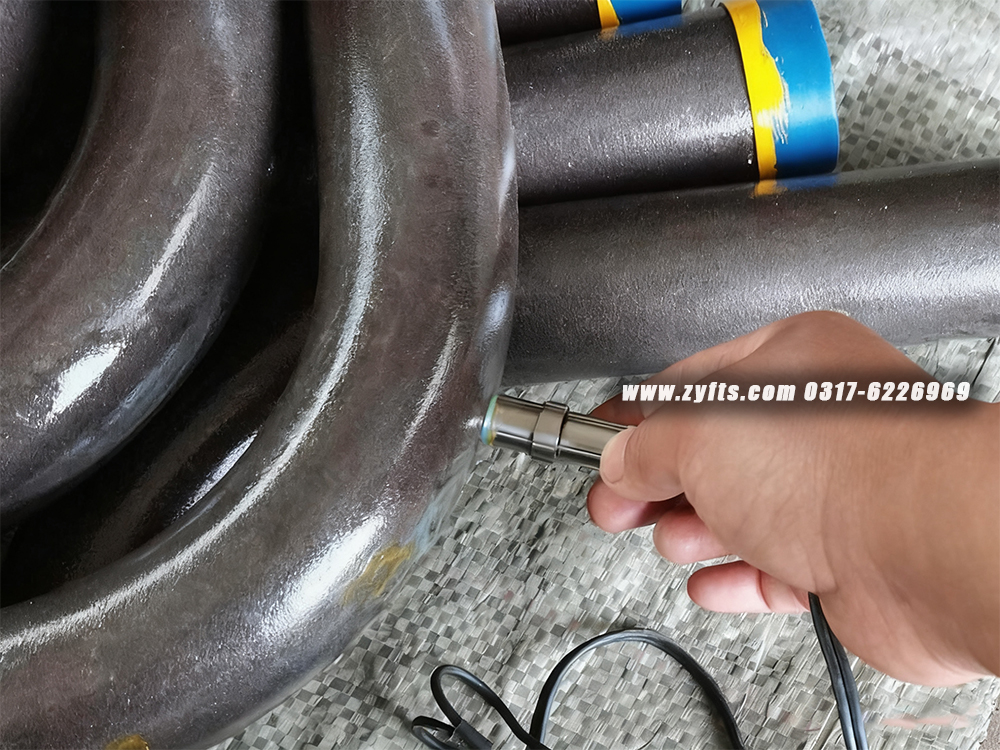

厚度测量

高压锅炉用15CrMoG合金管说明

标准：GB 5310

相对牌号：20G、20MnG、15MoG、15CrMoG、12Cr2MoG、12Cr1MoVG。经协商，也可提供其他牌号钢材。

15CrMoG合金钢管是一种无缝钢管，其性能远高于一般无缝钢管，由于该管内部含有较多的CR，其合金钢管的高温、低温、耐腐蚀性等无缝钢管，因此合金管在石油、化工、电力、锅炉等行业应用较为广泛。

化学成分（%）

15CrMoG合金管的化学成分对其机械性能和性能起着至关重要的作用。15% 铬和钼的存在赋予了出色的高温强度和抗蠕变性。此外，该合金还含有碳、锰、硅和少量其他元素，有助于其整体性能。

15CrMoG合金钢的化学成分如下：

材料	C	锰	是的	铬	莫	它	Nb+Ta	S	P
15CrMo	0.12~0.18	0.40~0.70	0.17~0.37	0.80~1.10	0.40~0.55	≤0.30	_	≤0.035	≤0.035

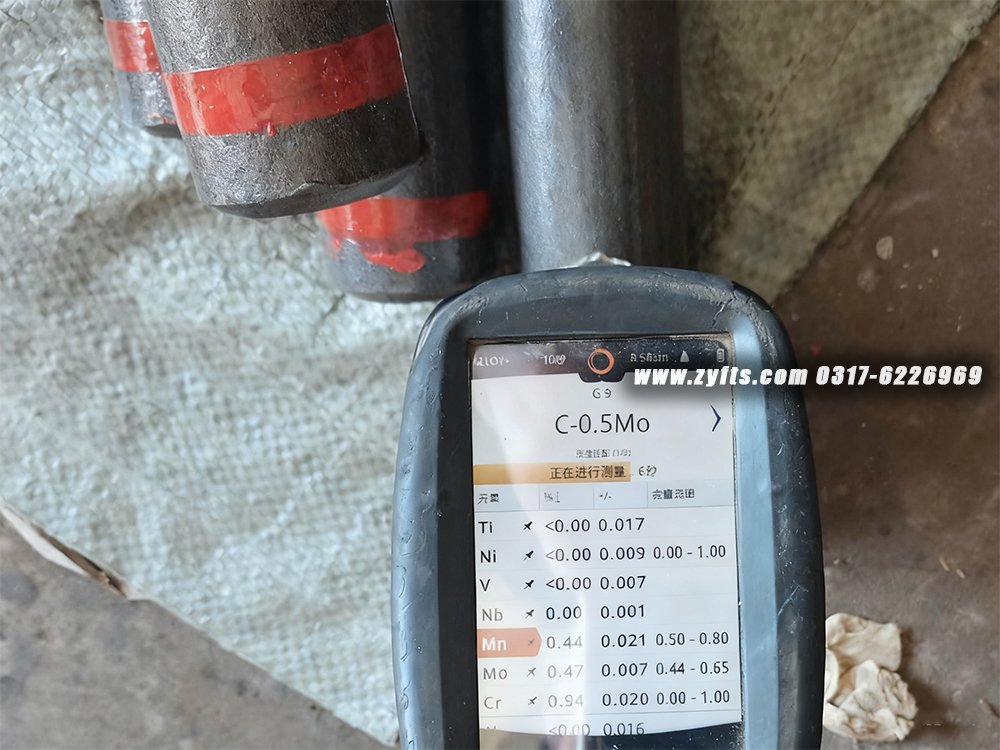

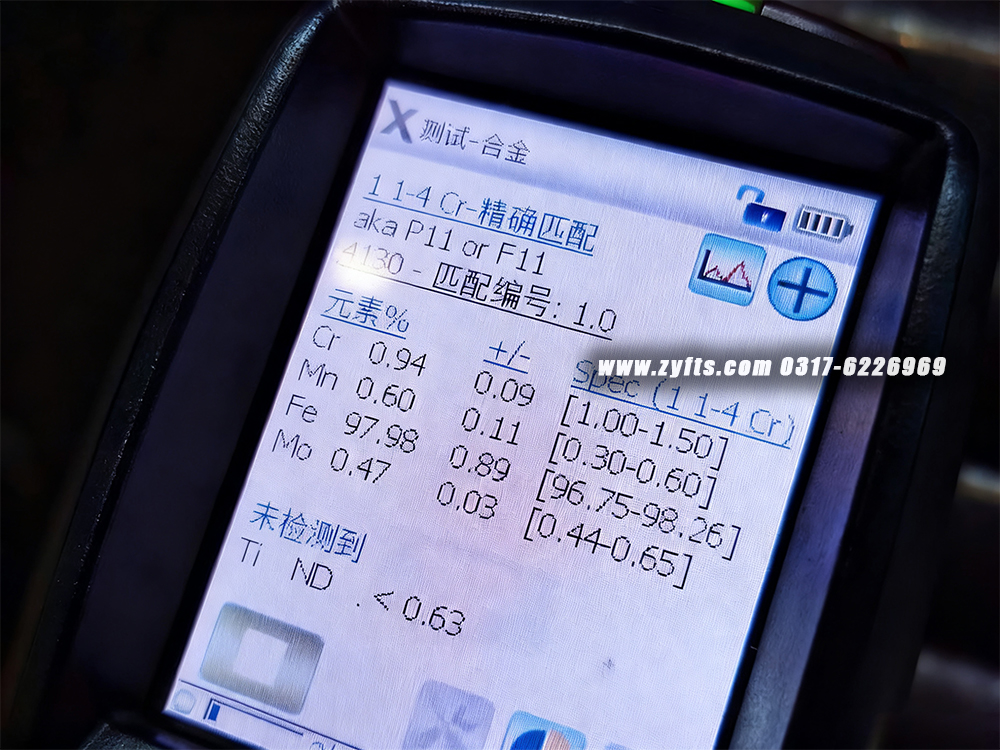

15CrMoG合金管的PMI测试

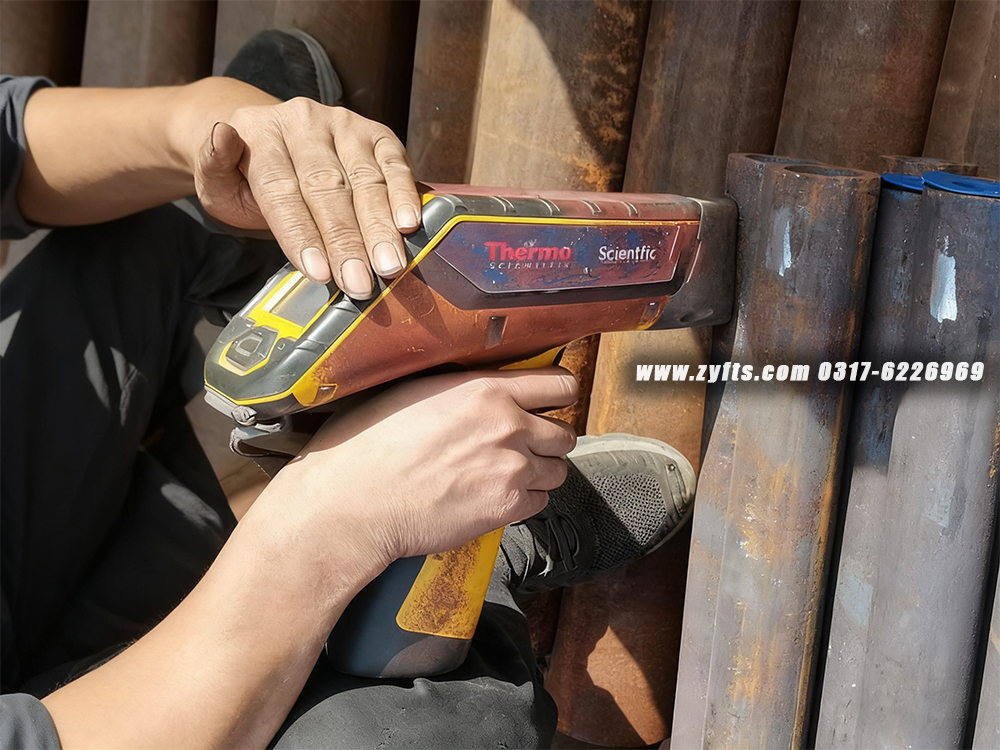

要对 15CrMoG 合金管进行 PMI 测试，通常使用手持式或便携式 X 射线荧光（XRF）分析仪或发射光谱仪。

机械性能

材料	屈服强度 σs/MPa （>=）	抗拉强度 σb/MPa （>=）	伸长率δ5/%（>=）
15CrMo	440~640	235	21

15CrMoG合金管的机械性能令人印象深刻，适合在极端条件下使用。它具有高抗拉强度、优异的韧性以及在高压和高温下优异的抗变形性。

钢材相当于 SCM415

国家	标准	材料
美国	SAE/AISI/美国	-
德国	DIN，WNr	15CrMO的 \|1.7262
中国	国标	15CrMo
日本	他	SCM415型
法国	AFNOR的	15CD4.05
英国	理学士	1501-620 \|Ср31
意大利	平原	-
波兰	应用	-
捷克	CSN	-
奥地利	奥诺姆	-
瑞典	不锈钢	-
西班牙	一	-

15CrMo合金圆钢的热处理

热处理是改善和改性15CrMo合金圆钢性能的高效手段。它在产品可靠性和经济性方面起着非常重要的作用。15CrMo合金圆钢的热处理通常包括普通热处理（退火、正火、淬火、回火）和表面热处理（表面淬火和化学热处理——渗碳、氮化、金属化等）。

在机械工程中，许多机械零件，如曲轴、齿轮、内燃机的凸轮轴和重要减速齿轮中的齿轮，不仅要求芯部有足够的韧性、塑性和弯曲强度，而且要求在一定厚度内具有较高的表面厚度。硬度高，耐磨性高，疲劳强度高。上述各种整体热处理方法很难同时满足上述性能要求，而采用表面热处理是同时满足这些性能要求的最有效方法。

表面热处理是通过改变表层结构来改变15CrMo合金圆钢表面性能的热处理方法。

表面淬火是在不改变表面化学成分的情况下逐渐改变表面结构的热处理。可采用高频、中频或工频感应加热法或火焰加热法进行。共同的特点是15CrMo合金圆钢的表面被迅速加热到淬火温度，当热量没有传递到零件的芯部时，它被迅速冷却，使表面硬度高，但芯部仍然具有很高的韧性。

化学热处理是改变15CrMo合金圆钢表层化学成分和结构的热处理方法。化学热处理根据渗入15CrMo合金圆钢表面的不同元素，可分为渗碳、氮化、碳氮共渗和金属化等方法。对提高和增强15CrMo合金圆钢的耐磨性、耐腐蚀性和抗疲劳性非常有效。目前，化学热处理发展迅速，新技术的应用也很多。

15CrMoG合金管材热处理：正火回火

正火温度：900°C-960°C
回火温度：680°C-730°C

15CrMoG合金管的W.T.公差

W.T.（S）		W.T. 的耐受性
<3.5		+15%（+0.48mm以下）
<3.5		-10%（+0.32mm以下）
3.5-20		+15%,-10%
>20	D<219	±10%
>20	D≥219	+12.5%,-10%

从15CrMoG合金管中提纯氢气的原理是，在300-500°C时，氢气吸附在15CrMoG合金钢管的侧面，氢气被吸收在1515CrMoG合金钢管壁上，由于钯的4d电子层中缺乏两个电子，会与氢产生不稳定的化学键（钯和氢的这种反应是可逆的），在钯的作用下，氢被电离成质子，其半径为1.5x1015m，钯的晶格常数为3.88x10-10m（20°C），因此可以通过15CrMoG合金钢管，在钯的作用下，质子与电子结合形成氢分子，从15CrMoG合金钢管的另一侧逸出。

应用

适用于高压锅炉（工作压力9.8MPa或更一般，工作温度在450°C-650°C之间）的加热面管、集管、省煤器、过热器、再热器等。

分类，代号
a）热轧钢管，代号WH;
b）冷拔钢管，代号WC。

交货状态

钢管应在热处理条件下交付。

长度：5800mm;6000毫米;6096毫米;7315毫米;11800毫米;12000毫米;等等。

最大长度：16000mm，也可提供U型弯曲。

注意：

此库存为部分库存、需求等型号库存或订购物料，请联系我们。

什么是弯管？

工艺弯曲

弯管是管道中所谓的“偏移”的通用术语，即管道方向的变化。弯曲通常只意味着存在“弯曲”——管道方向的变化（通常是出于某种特定原因）——但它缺乏关于方向和程度的具体工程定义。弯曲通常是在现场定制（使用弯曲机）并适合特定需求。

弯管的最小弯曲半径通常为管道半径（R）的 1.5 倍。如果这个弯曲半径小于1.5R，则称为弯头。需要追溯任何国际/行业标准的参考。1.5、3 和 4.5 R 是工业中最常见的弯曲半径。

弯管通常流动更顺畅，因为管道内部没有不规则表面，流体也不必突然改变方向。

它们最基本的区别是弯头比弯头短，R = 1D 到 2D 是弯头 2D 以上是弯曲。在生产过程中，冷弯可以使用折弯机通过现成的直弯进行折弯。一次性完成也不需要二次腐蚀。但弯头需要厂家按订单生产，要做好防腐，订单周期长。弯头价格高于弯头。但性价比远高于弯。众所周知，弯曲没有防腐处理，容易损坏，但价格便宜，因此在一些工程性不高的需求中被大量使用。

弯管用于许多行业，包括化工、石油和天然气、电气、冶金和造船。弯管用作结构通道，以促进水和燃料等物质的输送。有些半径短，有些半径长。与短半径弯头相比，长半径弯头的摩擦阻力更小，压降更小。选择弯管类型时，选择与应用兼容的弯管类型非常重要。

弯管的半径

弯管有各种类型的半径，包括 3D 弯管、4D 弯管、5D 弯管、8D 弯管弯头和 10D 弯头。5D 折弯的半径是公称直径的五倍。对于直径为 10 英寸的管道，弯曲中心线的半径为 50 英寸。指定半径的弯管既是艺术也是科学。借助当今的现代机器和先进的软件，弯管非常精确。使用合适的机器、润滑、工具和材料，实现完美的弯曲是肯定的。

弯曲和弯头之间的区别

虽然弯曲和肘部这两个词经常被用作同义词，但也有一些区别。弯曲是管道中任何方向偏移的术语，而弯头是工程术语。弯头在角度、弯曲半径和尺寸方面有限制。大多数角度是 45 度或 90 度。所有其他偏移都是专门的弯管。虽然肘部有尖角，但弯曲永远不会。弯头和弯头之间最基本的区别是曲率半径。弯头的半径是直径的两倍多，弯头的曲率半径在管道直径的一到两倍之间。所有的弯头都是弯头，但并非所有的弯头都是弯头。

用于创建 5D 折弯的感应折弯

感应弯曲是5D等弯管的弯管手段之一。使用高频感应电进行局部加热。在管道周围放置一个感应线圈，并在 850 至 1100 摄氏度之间的温度下加热管道的圆周区域。当达到合适的温度时，管道通过感应线圈移动，同时臂施加弯曲力。感应弯曲有很多好处。它允许大半径以实现流体的平稳流动，减少系统中的焊缝数量并快速制造弯曲。随着生产速度的提高，效率也随之提高。这也是一个清洁的过程，因为不需要润滑，并且水是循环利用的。

柱塞式折弯

柱塞式弯曲是一种古老而有效的弯曲管道的弯曲方法，包括 4D 弯曲和 5D 弯曲。这种方法常用于消声器商店。这也是最便宜的弯管方法之一。液压驱动的柱塞迫使管道抵住枢轴块或滚轮。通常，冲压工具用于产生凹面并防止弯曲外部拉伸。唯一的缺点是冲压式弯曲不如其他方法可控。

滚弯

卷弯通常用于建筑行业的管道。辊子垂直或水平放置以产生非常大的半径。夹紧式弯辊机是用于辊弯的机器类型之一。一根管子在下辊和上辊之间进料以产生所需的弯曲角度。某些应用可能需要额外的辊子来在线圈成型时将管子向外引导。

心轴弯曲

心轴弯管法在需要最小变形量时有效。管道由心轴支撑支撑以弯曲管道。管道通过反弯模具被拉出以进行进一步弯曲。这种弯管方法用于制造热交换器管、乳品管和排气装置，如涡轮增压器和定制的。这种方法每次都会产生不变形的直径。

旋转拉伸弯曲

当需要恒定直径和良好的光洁度时，旋转拉弯通常用于弯曲管道。管道通过固定的反弯模具被拉到固定半径的成型模具上。它用于防滚架、普通汽车底盘和其他类型的管道。

中心线半径、外径和壁厚

中心线半径、外径和壁厚是弯管方法的重要变量。此外，每个管道表都有一个标称壁厚。由于壁厚可能会有所不同，因此需要考虑任何变化。其他弯曲变量包括中性线、外弯曲半径和内弯曲半径。管道在弯曲后会回弹。管道越硬，弯曲的中心线半径越小，回弹就越大，从而导致径向生长。铜管的径向生长比钢管小，因为它的回弹力较小。在弯管时，焊缝的一致性、尺寸和质量对于中心线半径、外径和壁厚至关重要。当这些正确时，可以创建完美的弯曲。

折弯几何

数字。此处说明了标准大半径弯曲中的流动，并显示了典型的流动模式、磨损点和再加速区域

弯管可以采用各种不同的几何形状，这会对颗粒撞击角度产生重大影响。基本的大半径弯曲是最常用的，因为它们为固体提供了最缓慢的方向变化，并且对管壁的冲击角度相对较小，这有助于最大限度地降低磨损或侵蚀的风险。

公共半径弯曲是通过弯曲标准管或管道制成的（图）。曲率半径 RB 的范围可能是管径 D 的 1 到 24 倍。公共半径弯曲可大致分类如下：弯头（RB /D = 1 至 2.5）;短半径 RB /D = 3 至 7;长半径（RB /D = 8 至 14;长扫描（RB /D = 15 至 24）。

与弯曲相关的压降

当粒子撞击发生时，特别是对弯曲的撞击，粒子速度将显着降低。然后，这些颗粒必须重新加速回其终端速度，这将显着增加输送系统的压降，从而增加能量损失。在短半径弯曲后尤其如此。

弯曲中的压降取决于弯曲半径与管道直径的比率、气体速度 Ug 和管道的内部粗糙度 k。当两相气固悬浮液在管道中发生方向变化时，弯曲自然会充当两相的分离器。离心力作用在颗粒上，将它们集中在弯曲的外壁附近。弯曲内的摩擦系数将与相邻直线部分的摩擦系数不同。

弯管规格

尺寸	标准
外径	无缝弯管（1/2 - 24）、ERW/焊接/装配弯管（2 - 36）
弯曲半径（Bending Radius）	3D、5D、10D 或自定义
产品角度	1.5d 管道弯曲至 180 度
壁厚	3mm - 40mm/ SCH5， SCH10， SCH20， SCH30， SCH40， STD， XS， SCH60， SCH80， SCH120， SCH140， SCH160， XXS
材料	不锈钢、碳钢、低温碳钢、合金钢、双相钢、超级钢和镍合金

管材、管材和型材弯曲设备的建议弯曲应用

装饰铁制品
排气管弯曲
排气管弯曲
导管弯曲
心轴弯管
非芯轴弯管
角铁弯曲
弯管
扁铁弯曲
沙车底盘折弯
沙丘越野车底盘弯曲
套件汽车底盘弯曲
库存车底盘弯曲
直线加速赛底盘弯曲
遮阳篷弯曲

防滚架弯曲
金属工艺折弯
管底盘弯曲
扶手弯曲
铝材弯曲
不锈钢弯曲
铬钼弯曲
角度弯曲
标志框架弯曲
壁炉弯曲
U型弯钩弯曲
幕布轨道型材弯曲
金属折叠
拖车车架弯曲
家具管架折弯

管道铜管弯曲
船用弯管
炼油厂弯管
热交换器弯曲
管卷弯曲
高性能赛车底盘弯曲
便携式温室弯曲
拖车车顶弯曲
卡车遮阳篷弯曲
卷轴弯曲
乳制品弯管
定制排气弯曲
装饰性纠察队的杠铃扭曲

弯管的好处

提高流动效率

弯管为流体或气体流动提供了平滑过渡，减少了湍流或阻塞的机会。这可以提高流动效率，确保系统发挥最大潜力运行，同时最大限度地减少能量损失。

最小化压降

通过小心地弯曲管道系统，弯管可以最大限度地减少整个系统的压降。这使得流体或气体能够平稳流动，减少泵和阀门的压力并保持一致的压力水平。

设计灵活性

弯管具有多种尺寸、标准和类型可供选择，可提供设计灵活性。无论您需要 1.5d 弯管、3D 弯管、4d 弯管、5d 弯管、10d 弯管还是 180 度弯管，我们都能提供适合您项目规格的正确解决方案。

空间优化

在拥挤或有限的空间环境中，弯管被证明是无价的。与传统管道方法相比，它们能够改变流动方向，同时占用更少的空间，从而更有效地利用可用空间。

持久耐用

我们的弯管器采用优质材料制造，确保其耐用性以及耐腐蚀、耐磨性和耐极端温度。这种使用寿命减少了维护要求并延长了整个管道系统的使用寿命。

大小

折弯用于改变运行方向的 pipe.it 优点是可以满足长距离过渡要求，因此通常根据客户设计进行折弯尺寸。

弯管的常数：

公式：L = R x BL = 所需管道长度R = 弯曲半径dB = 用于查找“L”的表中的常数L =30 x 1.5705 =47.115 英寸或 47-1/8”

标准符合：

ASME B16.9
ASME B16.28
ANSI/ASME B16.25
MSS SP-97

压力： SCH5 至 SCH160

弯曲半径（R）：R=3D、5D、7D和12D
弯曲角度（θ）：15°、30°、45°、60°、90°、135°、180°

外径（D）：D≤1800mm
壁厚（T）：T≤120mm
直长（L）：两端之间的长度一般在300mm-1500mm

示例：求半径为 90 英寸的 30 弯弯所需的管道长度

公称管道	斜角外径				中心到端
DN 大小	D1		D2		C	M
DN 大小	A系列	B系列	A系列	B系列
20×15	26.9	25	21.3	18	29	29
25×20	33.7	32	26.9	25	38	38
25×15	33.7	32	21.3	18	38	38
32×25	42.4	38	33.7	32	48	48
32×20	42.4	38	26.9	25	48	48
32×15	42.4	38	21.3	18	48	48
40×32	48.3	45	42.4	38	57	57
40×25	48.3	45	33.7	32	57	57
40×20	48.3	45	26.7	25	57	57
40×15	48.3	45	21.3	18	57	57
50×40	60.3	57	48.3	45	64	60
50×32	60.3	57	42.4	38	64	57
50×25	60.3	57	33.7	32	64	51
50×20	60.3	57	26.9	25	64	44
65×50	76.1(73)	76	60.3	57	76	70
65×40	76.1(73)	76	48.3	45	76	67
65×32	76.1(73)	76	42.4	38	76	64
65×25	76.1(73)	76	33.7	32	76	57
80×65	88.9	89	76.1(73)	76	86	83
80×50	88.9	89	60.3	57	86	76
80×40	88.9	89	48.3	45	86	73
80×32	88.9	89	42.4	38	86	70
90×80	101.6	-	88.9	-	95	92
90×65	101.6	-	76.1(73)	-	95	89
90×50	101.6	-	60.3	-	95	83
90×40	101.6	-	48.3	-	95	79
100×90	114.3	-	101.6	-	105	102
100×80	114.3	108	88.9	89	105	98
100×65	114.3	108	76.1(73)	76	105	95
100×50	114.3	108	60.3	57	105	89
100×40	114.3	108	48.3	45	105	86
125×100	139.7	133	114.3	108	124	117
125×90	139.7	-	101.6	-	124	114
125×80	139.7	133	88.9	89	124	111
125×65	139.7	133	76.1(73)	76	124	108
125×50		133	60.3	57	124	105
150×125	168.3	159	139.7	133	143	137
150×100	168.3	159	114.3	108	143	130
150×90	168.3	-	101.6	-	143	127
150×80	168.3	159	88.9	89	143	124
150×65	168.3	159	76.1(73)	76	143	121
200×150	219.1	219	168.3	159	178	168
200×125	219.1	219	139.7	133	178	162
200×100	219.1	219	114.3	108	178	156
200×90	219.1	-	101.6	-	178	152
200×200	273	273	219.1	219	216	208
200×150	273	273	168.3	159	216	194
200×125	273	273	139.7	133	216	191
200×100	273	273	114.3	108	216	184
300×250	323.9	325	273	273	254	241
300×200	323.9	325	219.1	219	254	229
300×150	323.9	325	168.3	159	254	219
300×125	323.9	325	139.7	133	254	216
350×300元	355.6	377	323.9	325	279	270
350×250	355.6	377	273	273	279	257
350×200	355.6	377	219.1	219	279	248
350×150	355.6	377	168.3	159	279	238
400×350	406.4	426	355.6	377	305	305
400×300元	406.4	426	323.9	325	305	295
400×250	406.4	426	273	273	305	283
400×200	406.4	426	219.1	219	305	273
400×150	406.4	426	168.3	159	305	264
450×400元	457.2	478	406.4	426	343	330
450×350	457.2	478	355.6	377	343	330
450×300元	457.2	478	323.9	325	343	321
450×250	457.2	478	273	273	343	308
450×200	457.2	478	219.1	219	343	298
500×450	508	529	457.2	478	381	368
500×100	508	529	406.4	426	381	356
500×350	508	529	355.6	377	381	356
500×300	508	529	323.9	325	381	346
500×250	508	529	273	273	381	333
500×200	508	529	219.1	219	381	324
550×500元	559	-	508	-	419	406
550×450元	559	-	457	-	419	394
550×400元	559	-	406	-	419	381
600×550	610	-	559	-	432	432
600×550	610	630	508	530	432	432
600×450	610	630	457	480	432	419
650×600元	660	-	610	-	495	483
650×550	660	-	559	-	495	470
650×500元	660	-	508	-	495	457
700×650	711	-	660	-	521	521
700×600元	711	720	610	630	521	508
700×550	711	-	559	-	521	495
750×700元	762	-	711	-	559	546
750×650	762	-	660	-	559	546
750×600元	762	-	610	-	559	533
800×750	813	-	762	-	597	584
800×700	813	820	711	720	597	572
800×650	813	-	660	-	597	572
850×800元	864	-	813	-	635	622
850×750	864	-	762	-	635	610
850×700元	864	-	711	-	635	597
900×850	914	-	864	-	673	660
900×800元	914	920	813	820	673	648
900×750	914	-	762	-	673	635
950×900	965	-	914	-	711	711
950×850	965	-	864	-	711	698
950×800元	965	-	813	-	711	686
1000×950	1016	-	965	-	749	749
1000×900	1016	1020	914	920	749	737
1000×8500元	1016	-	864	-	749	724
1000×1000	1067	-	1016	-	762	711
1050×950	1067	-	965	-	762	711
1050×900	1067	-	914	-	762	711
1100×1050	1118	-	1067	-	813	762
1100×1000元	1118	1120	1016	1020	813	749
1100×950	1118	-	965	-	813	737
1150×1100	1168	-	1118	-	851	800
1150×1050	1168	-	1067	-	851	787
1150×1000元	1168	-	1016	-	851	775
邮编：1200×1150	1220	-	1168	-	889	838
1200×1100	1220	1220	1118	1120	889	838
1200×1050	1220	-	1067	-	889	813

参考

在最终交付之前，我们的商品经过质量分析师团队对各种参数的严格检查，以保证其完美无瑕和耐用性。此外，客户可以以具有竞争力的价格从我们这里获得这些商品。

弯管在流量控制系统中发挥着至关重要的作用，可以平稳有效地重定向流体和气体。这些组件旨在改变管道系统的方向，使流体或气体能够以最小的湍流或压力损失绕过障碍物或角落流动。通过最大限度地减少摩擦和压降，弯管有助于保持最佳流量、降低能耗并提高整体系统性能。

ASTM

ASME/ANSI B16.49 用于运输和配送系统的工厂制造的锻钢对焊感应弯管
ASTM A403 锻造奥氏体不锈钢管件标准规范
ISO 2851 不锈钢弯管和三通食品

他

JIS B2311 通用钢对焊管件
JIS B2312 钢对焊管件
JIS B2313 钢板对焊管件
JIS B 2321：1995铝及铝合金对焊管件

欧元

DIN 3867 非焊接压缩联轴器 – 用于对接接头的压力衬套
DIN 2609 钢对焊管件;技术交货条件
BS 1640 石油工业用钢对焊管件规范
BS 1965 压力用对焊管件
STPG38

管件是将管道连接在一起或改变现有管道方向所必需的。管道和管件由多种材料制成，具体取决于所输送的流体或气体。大多数管件往往是螺纹的，或者能够滑过它们连接的管道。无论您使用的是PVC管的钢管，都需要化学溶剂在管道和管件之间形成密封。

测量要安装的管道所需的长度，同时记住将管道插入配件所需的额外长度。在管道上标记这个长度。

如何计算弯管？

测量要安装的管道所需的长度，同时记住将管道插入配件所需的额外长度。在管道上标记这个长度。

斜角端

所有对焊管件的端部都是斜角的，奥氏体不锈钢的壁厚超过 4 毫米，铁素体不锈钢的壁厚超过 5 毫米。斜角的形状取决于实际壁厚。需要这种斜边端才能进行“对焊”。

焊接坡口 acc.to ASME / ANSI B16.9 和 ASME / ANSI B16.28

ASME B16.25 涵盖了通过焊接连接到管道系统的管道部件的对焊端的准备。它包括对焊接坡口、重壁部件的外部和内部成型以及内部端部（包括尺寸和尺寸公差）的准备要求。

我们及时研发的斜角端设备适用于厚度为2mm至20mm的管件，保证了高效率和高质量。

这些焊边准备要求也被纳入 ASME 标准（例如 B16.9、B16.5、B16.34）。

ASME B16.25（对焊端）

ASME B16.25 为需要焊接在一起的部件端部的制备设定了标准。

切割方形或轻微倒角，由制造商选择：

t ≤ 0.19“ 碳钢或铁素体合金钢t
≤ 0.12” 奥氏体合金钢

对焊管件一般

管件被定义为管道系统中使用的零件，用于改变方向、分支或改变管道直径，并以机械方式连接到系统。

有许多不同类型的配件，它们在所有尺寸和时间表上都与管道相同。

ASME / ANSI B16.9 尺寸

ASME B16.9 标准涵盖了尺寸为 NPS 1⁄2 至 NPS 48（DN 15 至 DN 1200）的工厂制造的锻造对焊管件的外形尺寸、公差、额定值、测试和标记。

名义	外径		90°弯头		45°弯头		180° 回归
管道尺寸			长半径	短半径	长半径		长半径
（英寸）	（毫米）	（英寸）	从中心到面	从中心到面	从中心到面	半径	中心到中心	回到脸
			（英寸）	（英寸）	（英寸）	（英寸）	（英寸）	（英寸）
1/2	21.3	0.84	1.5	–	5/8		2	1.875
3/4	26.7	1.05	1.125	–	7/16		2.25	1.6875
1	33.4	1.315	1.5	1	7/8		3	2.1875
1.25	42.2	1.66	1.875	1.25	1		3.75	2.75
1.5	48.3	1.9	2.25	1.5	1.125	3	4.5	3.25
2	60.3	2.375	3	2	1.375	4	6	4.1875
2.5	73	2.875	3.75	2.5	1.75	5	7.5	5.1875
3	88.9	3.5	4.5	3	2	6	9	6.25
3.5	101.6	4	5.25	3.5	2.25	7	10.5	7.25
4	114.3	4.5	6	4	2.5	8	12	8.25
5	141.3	5.563	7.5	5	3.125	10	15	10.3125
6	168.3	6.625	9	6	3.75	12	18	12.3125
8	219.1	8.625	12	8	5	12	24	16.3125
10	273.1	10.75	15	10	6.25	15	30	20.375
12	323.9	12.75	18	12	7.5	18	36	24.375

焊接管件的公差

标称管道尺寸 NPS	角度公差	角度公差
大小	偏角 Q	平面外 P
1/2 至 4	0.03	0.06
5 至 8	0.06	0.12
10 至 12	0.09	0.19
14 至 16	0.09	0.25
18 至 24 岁	0.12	0.38
26 至 30	0.19	0.38
32 至 42	0.19	0.5
44 至 48	0.18	0.75

所有尺寸均以英寸为单位。除非另有说明，否则公差相等于正负。

不圆是正负公差的绝对值之和。
此公差可能不适用于需要增加壁厚以满足 ASME B16.9 设计要求的成型管件的局部区域。
内径和末端的标称壁厚由买方指定。
除非买方另有规定，否则这些公差适用于公称内径，公称内径等于公称外径与公称壁厚的两倍之间的差值。

ASME B16.9 管件可在 ASME 锅炉和压力容器规范（BPVC）以及 ASME 压力管道规范的管辖范围内使用。参考符合 ASME B16.5 的法兰压力等级，它们可以指定为 150、300、600、900、1500 和 2500 级。ASME B16.9 管件的允许压力等级可以根据 ASME B31 压力管道规范适用部分中规定的规则计算为等效材料的直无缝管。

配件设计

根据 ASME B16.9 制造的对焊管件的设计应通过以下方法之一确定：（a）压力容器或管道规范中包含的数学分析;（b）验证测试;（c）通过水压试验进行实验应力分析，以验证实验结果;（d）详细的应力分析及结果评估。

标准标记

一般ASME B16.9管件应标明以下详细信息：“商标+材料等级+壁厚+尺寸+热号”。例如，“M ASTM A234 WP5 SCH80 6” 385“。使用钢印章时，应
注意标记不够深或不够锋利，以免造成裂纹或将管件的壁厚减少到允许的最小值以下。

材料与制造

ASME B16.9 管件可由多种材料制成，涵盖（1）符合 ASTM A234 和 ASTM A420 的碳钢和低合金钢;（2）符合ASTM A403和ASTM A815的奥氏体和双相不锈钢;（3）符合ASTM B366的镍合金;（4）符合ASTM B361的铝合金;（5）符合 ASTM B363 的钛合金。

管件尺寸公差符合 ASME B16.9：

尺寸 1/2“ – 48”

ASME / ANSI B16.9 对焊弯头 – 长半径
ASME / ANSI B16.9 对焊弯头 – 短半径
ASME / ANSI B16.9 对焊异径弯头
ASME/ANSI B16.9 对焊 45° 弯头
ASME / ANSI B16.9 对焊装配制三通
ASME / ANSI B16.9 对焊异径管
ASME / ANSI B16.9 对焊同心异径管
ASME / ANSI B16.9 对焊偏心异径管
ASME/ANSI B16.9 对焊 3D 弯头
ASME/ANSI B16.9 对焊短截端
ASME / ANSI B16.9 对焊交叉
ASME / ANSI B16.9 对焊异径十字
ASME / ANSI B16.9 对焊三通
ASME/ANSI B16.9 对焊端盖
ASME / ANSI B16.9 对焊联轴器
ASME / ANSI B16.9 对焊管接头
ASME/ANSI B16.9 对焊 5D 弯头
ASME / ANSI B16.9 对焊管件

应用

钢管异径管是管道中用于根据内径从大口径减小到小口径的部件。

这里的缩减长度等于较小和较大的管道直径的平均值。在这里，减速器可以用作扩散器或喷嘴。减速器有助于满足现有不同尺寸的管道或管道系统的液压流量。钢减速机的使用是在化工厂和发电厂进行的。它使管道系统可靠且紧凑。它保护管道系统免受任何类型的不利冲击或热变形。当它在压力圈上时，它可以防止任何类型的泄漏并且易于安装。镀镍或镀铬异径管可延长产品寿命，适用于高蒸气管线，并防止腐蚀。

管径管
液压系统
气动系统
制药配件
空气制动配件
气体配件
制冷剂配件
更改管道直径
处理膨胀、不对中或振动问题

标准

由于管件涵盖了管件尺寸的几个方面，因此这里只能给出最常见的管件尺寸。应用最多的版本是 90° 长半径和 45° 弯头，而如果空间太小，则应用 90° 短半径弯头。180°弯头的功能是通过180°改变流动方向。LR 和 SR 类型的中心到中心尺寸都是匹配的 90° 弯头的两倍。这些配件通常用于毛皮或其他加热或冷却装置。

下面列出了一些适用于对焊配件的标准。许多组织，如 ASME、ASTM、ISO、MSS 等，都制定了非常完善的对焊管件标准和规范。设计人员始终有责任确保他们在设计过程中遵循适用的标准和公司规范（如果有）。

一些广泛使用的管件标准如下：

GB/T 1426-2008《炭素材料分类》：规定了炭素材料的分类方法、分类等内容，适用于冶金、电工机械、化工等工业中作为导电材料、结构材料和特殊功能材料等用途的炭素材料的分类。
GB/T 21219-2023《磁性材料分类》：规定了磁性材料的分类原则、分类方法及类别。
GB/T 20671.1-2020《非金属垫片材料分类体系及试验方法第 1 部分：非金属垫片材料分类体系》：规定了非金属垫片材料的分类方法、代码定义、厚度要求和测量方法、取样、试样调节等，适用于以石棉、软木、纤维素及其他无机或有机材料结合各种黏结剂或浸渍剂而制成的材料。
GB/T 35608-2024《绿色产品评价绝热材料》：规定了绿色产品、绿色标杆产品以及生产企业的评价要求，包括对生产企业的污染物排放、安全事故记录、能源消耗和管理体系的具体要求，以及针对不同产品的特点，制定了资源属性、能源属性、环境属性、品质属性和低碳属性等五大类评价指标。
GB 175-2023《通用硅酸盐水泥》：规定了通用硅酸盐水泥的定义、分类、技术要求、试验方法、检验规则和标志、包装、运输与贮存等。
GB/T 711-2017《热轧优质碳素结构钢钢板和钢带》：规定了热轧优质碳素结构钢钢板和钢带的订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书等。
GB/T 11263-2017《热轧 H 型钢和剖分 T 型钢》：规定了热轧 H 型钢和剖分 T 型钢的订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书等。
GB/T 1527-2017《铜及铜合金拉制管》：规定了铜及铜合金拉制管的分类、标记、订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书等。

一、弯头核心尺寸规格（通用工业标准）
弯头尺寸需同时确认公称直径、弯曲半径、角度三个关键参数，常见规格如下表所示，特殊规格（如大口径、非标准角度）可定制。

分类维度	核心参数	常见规格范围	说明
公称直径（DN）	管道公称直径，与管道匹配	DN10 ~ DN3000	小口径（DN10-DN50）多用于民用 / 低压系统；大口径（DN600+）多用于工业输送（如电厂、矿山）
弯曲半径（R）	决定 “长半径” 或 “短半径”	- 长半径：R=1.5DN- 短半径：R=1.0DN- 特殊：R=2.0DN（超低阻力场景）	工业中长半径（R=1.5DN）最常用，短半径仅用于空间受限的场景（如设备内部管道）
角度	改变流向的角度	45°、90°、180°（U 型弯）	90° 弯头用于直角转向，45° 用于平缓转向，180° 用于管道折返（如换热器进出口）
壁厚（SCH）	对应管道壁厚等级	SCH10、SCH20、SCH40、SCH80、SCH160	压力越高，选择壁厚等级越高（如高压蒸汽管道用 SCH80 及以上）

二、弯头常用材料及对应标准
材料选择需结合介质特性（如腐蚀、高温、含颗粒）和压力等级，以下是工业中最主流的材料类别及标准。

材料类别	常用材质型号	适用场景	执行标准（国内 / 国际）
碳钢（最通用）	Q235B、20#、A105	输送水、蒸汽、油品等无腐蚀介质，工作温度≤425℃	- 国内：GB/T 12459- 国际：ANSI/ASME B16.9
不锈钢（耐腐蚀）	304（06Cr19Ni10）、316L（022Cr17Ni12Mo2）	输送腐蚀性介质（如化工原料、海水、酸碱溶液）	- 国内：GB/T 12459- 国际：ANSI/ASME B16.9、ASTM A403
合金钢（耐高温 / 高压）	15CrMoG、P91（10Cr9Mo1VNb）	高温高压场景（如电厂主蒸汽管道、锅炉管道），工作温度≤650℃	- 国内：GB/T 12459、GB/T 9948- 国际：ANSI/ASME B16.9、ASTM A234
耐磨材料（抗冲刷）	陶瓷内衬、耐磨合金（如 NM450）	输送含颗粒介质（如矿浆、粉煤灰、石子），需抵抗冲刷磨损	- 国内：GB/T 24186（耐磨管道）- 国际：暂无统一标准，多参考企业标准

ASTM 国际美国测试与材料协会
这是世界上最大的自愿标准制定组织之一。它最初被称为美国材料与试验协会（ASTM）。
1. ASTM A105/A105M – 管道应用用碳钢锻件规范
2. ASTM A234/A234M – 中高温用锻碳钢和合金钢管件规范
3. ASTM A403/A403M – 锻造奥氏体不锈钢管件规范
4. ASTM A420/A420M – 低温使用用锻造碳钢和合金钢管件标准规范
AWWA：美国水务协会
AWWA 关于 – 美国水务协会成立于 1881 年，是最大的非营利性、科学和教育协会，致力于管理和处理水这一世界上最重要的资源。
1. AWWA C110 – 球墨铸铁和灰铸铁配件，3 英寸至 48 英寸（75 毫米至 1200 毫米），用于水和其他液体
2. AWWA C208 – 装配式钢制水管件尺寸
ANSI 美国国家标准协会
ANSI 是一个私人非营利组织。其主要职能是管理和协调美国自愿标准化和合格评定体系。它为制定美国国家标准提供了一个论坛。ANSI 分配“附表编号”。这些编号对不同压力用途的壁厚进行分类。
MSS 标准：制造商标准化协会
阀门和管件行业制造商标准化协会（MSS）是一个非营利性技术协会，旨在开发和改进行业、国家和国际规范和标准：阀门、阀门执行器、阀门改装、管件、管吊架、管道支架、法兰和相关密封件
1. MSS SP-43 – 锻造不锈钢对焊管件，包括参考其他耐腐蚀材料
2. MSS SP-75 – 高测试锻造对焊管件规格
3. MSS SP-73 – 铜和铜合金压力接头的钎焊接头
4. MSS SP-83 – 3000 级钢管接头，承插焊和螺纹
5. MSS SP-97 – 整体增强锻造分支出口配件 — 承插焊、螺纹和对焊端
6. MSS SP-106 – 铸铜合金法兰和法兰管件 125、150 和 300 级
7. MSS SP-119 – 工厂制造的锻造喇叭端承插焊配件
“标准”和“代码”之间的区别
管道规范意味着各种管道和管道系统的设计、制造、材料使用、测试和检查的要求。它具有代码定义的有限管辖权。另一方面，管道标准意味着管件的应用设计和施工规则以及要求，如适配器、法兰、套筒、弯头、活接头、三通、阀门等。与代码一样，它也有标准定义的有限范围。
影响标准的因素
管件的“标准”基于以下某些因素：
1. 压力-温度额定值
2. 大小
3. 设计
4. 涂料
5. 材料
6. 标记
7. 端部连接
8. 尺寸和公差
9. 线程
10. 花纹锥度等
BSP英标管
BSP 是英国管件标准。这是指一系列标准螺纹类型，用于通过外螺纹（外螺纹）与内螺纹（内螺纹）配合来互连和密封管端。这已被国际采用。它也称为英国标准管锥螺纹（BSPT）或英国标准管平行（直）螺纹（BSPP）。虽然 BSPT 仅通过螺纹实现压密连接，但 BSPP 需要密封圈。
JIS日本工业标准
这是日本工业标准或用于日本管道、管材和管件的工业活动的标准，并通过日本标准协会发布。
NPT 国家管螺纹
国家管螺纹是美国标准直（NPS）螺纹或锥形（NPT）螺纹。这是美国最流行的管件标准。NPT 管件基于管件的内径（ID）。
螺栓和螺母
我们是法兰螺栓和螺母的制造商，并提供高质量的产品
1. A193 = 本规范涵盖用于高温或高压工况或其他特殊用途应用的压力容器、阀门、法兰和配件的合金和不锈钢螺栓材料。
2. A320 = 低温使用用合金钢和不锈钢螺栓材料的标准规范。
3. A194 = 许多不同材料类型螺母的标准规格。
AN 在这里，“A”代表陆军，“N”代表海军
AN 标准最初是为美国军方设计的。无论何时，管件是 AN 管件，都意味着管件是在管件的外径上测量的，即以 1/16 英寸的增量。
例如，AN 4 接头是指外径约为 4/16“ 或 1/4” 的接头。需要注意的是，近似很重要，因为外径不是与等效 NPT 螺纹的直接配合。
破折号（-）大小
仪表板尺寸是用于指代软管内径的标准。这用两位数字表示尺寸，该数字表示以十六分之一英寸为单位的相对 ID。这也可以与 AN 接头互换使用。例如，破折号“8”接头表示 AN 8 接头。
ISO国际标准化组织
ISO是国际标准化组织的工业管材、管材和管件标准和规范。ISO 标准已编号。它们的格式如下：
“ISO[/IEC] [IS] nnnnn[：yyyy] Title”，其中
1. nnnnn：标准编号
2. yyyy：发布年份，以及
3. 标题：描述主题

通用标准

标准	规范
ASTM A234	中高温用锻碳钢和合金钢管件标准规范
ASTM A420	低温服役用锻造碳钢和合金钢管件标准规范
ASTM A234 WPB	ASTM A234 WPB是指特定等级的碳钢管件，广泛用于压力管道和压力容器制造，在中温和高温下使用。
ASME B16.9	ASME B16.9 标准涵盖了尺寸为 NPS 1⁄2 至 NPS 48（DN 15 至 DN 1200）的工厂制造的锻造对焊管件的外形尺寸、公差、额定值、测试和标记。
ASME B16.28	ASME B16.28 标准涵盖了锻造碳钢和合金钢对焊短半径弯头和回位的额定值、外形尺寸、测试、公差和标记。
MSS SP-97	MSS SP-97 标准实践涵盖对焊、承插焊和螺纹型 90 度整体增强锻造分支出口管件的基本尺寸、光洁度、公差、测试、标记、材料和最低强度要求。
ASTM A403	锻造奥氏体不锈钢管件标准规范。

适用于所有应用领域的广泛品种

从	在	ASME的
圣 35.8 I 圣 35.8 III 15 Mo 3 13 CrMo 4 4 10 CrMo 9 10 圣 35 N 圣 52.0 圣 52.4	P235GH-TC1 P235GH-TC2 16Mo3 13CrMo4-5 10CrMo9-10 X10CrMoVNb9-1 P215NL P265NL L360NB L360NE P355N P355NL1 P355NH	WPB WPL6 WPL3 WPHY 52 WP11 WP22 WP5 WP9 WP91 WP92

15CrMoG弯管

钢管弯管

STPG38弯管

大尺寸弯管

高压弯管

5D弯管

7D弯管

180度弯管

15CrMoG弯管

ASTM A213 T91 弯曲

ASTM A210 C 级弯曲

ASTM A213 TP347H 弯曲

12D 弯管

碳钢回流U型弯头

不锈钢回程U型弯头

什么是15crmo等效astm材料？

PMI测试

外径测量

打磨并等待PMI测试

PMI测试

PMI测试

PMI测试

厚度测量

高压锅炉用15CrMoG合金管说明

化学成分（%）

15CrMoG合金管的PMI测试

机械性能

钢材相当于 SCM415

15CrMo合金圆钢的热处理

15CrMoG合金管的W.T.公差

应用

交货状态

注意：

相关 15CrMoG 弯曲

什么是弯管？

工艺弯曲

弯管的半径

弯曲和弯头之间的区别

用于创建 5D 折弯的感应折弯

柱塞式折弯

滚弯

心轴弯曲

旋转拉伸弯曲

中心线半径、外径和壁厚

折弯几何

与弯曲相关的压降

弯管规格

管材、管材和型材弯曲设备的建议弯曲应用

弯管的好处

提高流动效率

最小化压降

设计灵活性

空间优化

持久耐用

大小

弯管的常数：

参考

ASTM

他

欧元

如何计算弯管？

斜角端

ASME B16.25（对焊端）

对焊管件一般

ASME / ANSI B16.9 尺寸

焊接管件的公差

配件设计

标准标记

材料与制造

管件尺寸公差符合 ASME B16.9：

应用

标准

一、弯头核心尺寸规格（通用工业标准）

二、弯头常用材料及对应标准

ASTM 国际美国测试与材料协会

AWWA：美国水务协会

ANSI 美国国家标准协会

MSS 标准：制造商标准化协会

“标准”和“代码”之间的区别

影响标准的因素

破折号（-）大小
