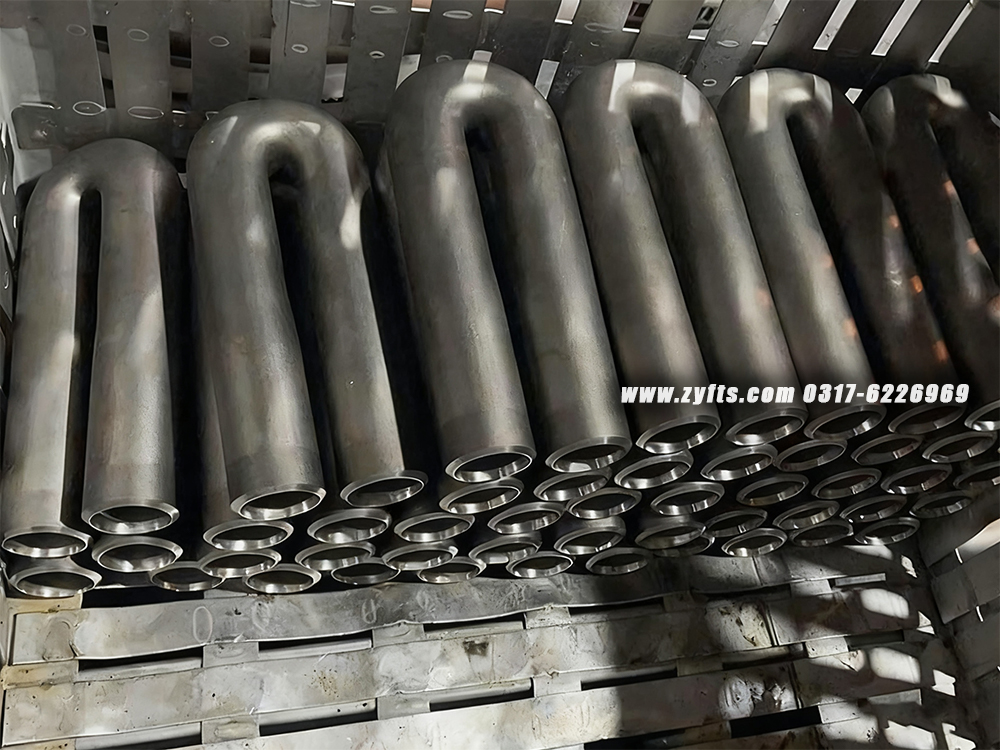

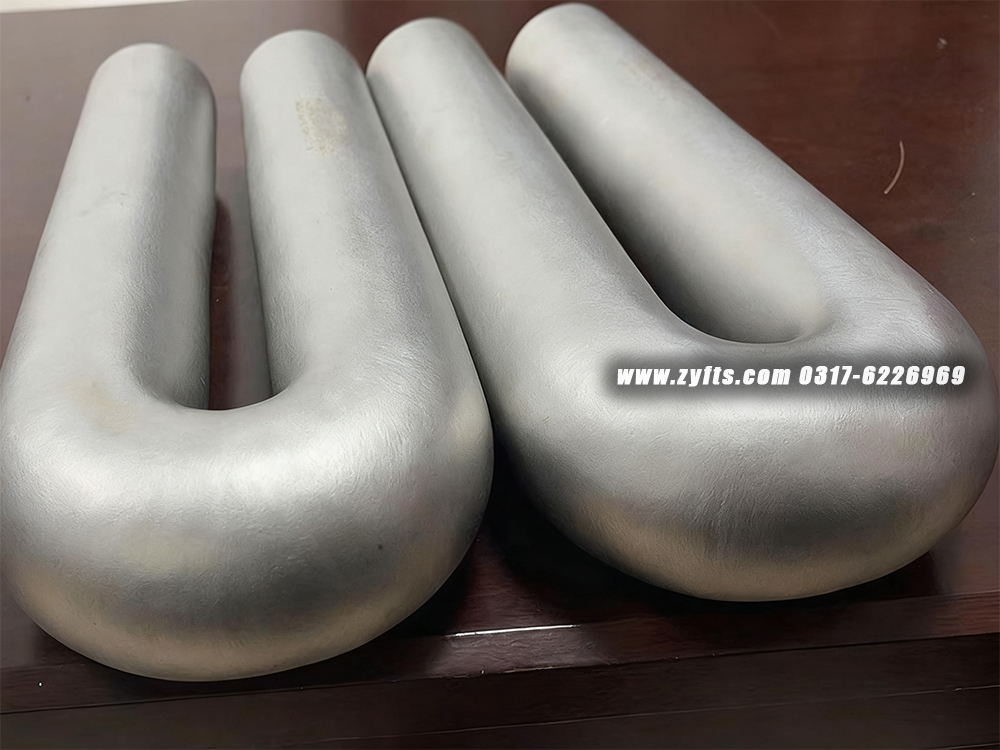

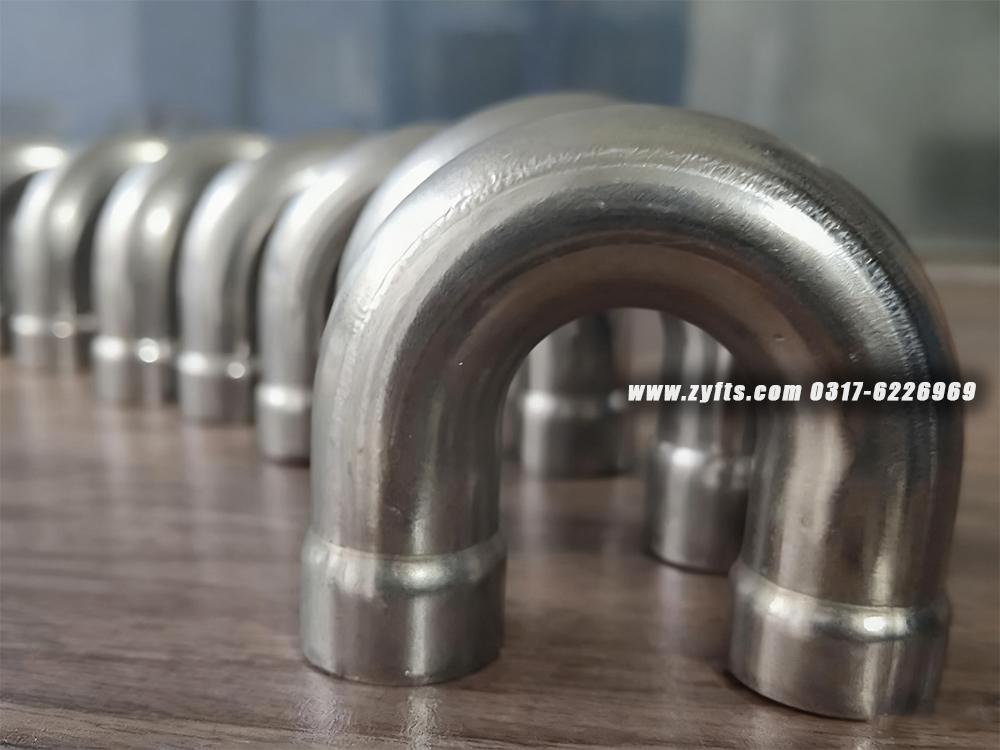

不锈钢回程 U 型弯头采用 U 形配置，允许它们沿流动方向旋转 180 度，类似于其他类型的 U 型弯头配件。

不锈钢回流 U 型弯头由各种等级的不锈钢合金制成。不锈钢是一种含有至少 10.5% 铬的合金，具有出色的耐腐蚀性和耐染色性。根据具体应用，还可以在不锈钢合金中添加其他元素，例如镍、钼或钛，以达到所需的性能。

特征

材料选择：不锈钢回弯通常由优质不锈钢合金制成。选择这种材料是因为其卓越的耐腐蚀、防锈和防污性。

设计：这些弯头设计有 U 形或半圆形配置。这种设计允许流体流动方向发生 180 度变化。

尺寸：不锈钢回弯有各种尺寸可供选择，使其可用于各种管道直径。

焊接或无缝：根据应用，回弯可以是焊接的或无缝的。焊接版本是通过连接两块不锈钢制成的，而无缝弯曲是由单块制成的，从而降低了泄漏的风险。

好处

耐腐蚀性能：不锈钢回弯具有出色的耐腐蚀性和防锈性，非常适合化学加工厂等恶劣环境中的应用。
强度和耐用性：不锈钢以其强度和耐用性而闻名。这些弯曲可以承受高压系统和温度变化。
卫生特性：不锈钢光滑、无孔的表面易于清洁，这对于食品和制药行业等注重卫生的应用至关重要。
防漏：正确安装的不锈钢回弯可提供安全、无泄漏的连接，确保整个管道系统的完整性。

应用

不锈钢复位U型弯头通常用于化学加工、石化和食品加工等行业，这些行业对耐腐蚀性和卫生条件至关重要。它们可以制造成不同的尺寸、形状和厚度，以满足特定的设计要求。

化学和石化行业：这些弯头用于输送腐蚀性化学品和气体，其中保持管道系统的完整性至关重要。
石油和天然气行业：回弯存在于输送石油、天然气和其他碳氢化合物的管道中。
食品和饮料行业：它们在食品加工厂、啤酒厂和乳品厂中至关重要，在这些地方，卫生和耐腐蚀性至关重要。
制药行业：在制药领域，回弯用于在制造过程中保持流体的纯度。
Marine Applications: Due to their resistance to saltwater corrosion, stainless steel return bends are employed in marine piping systems.

合金 20

合金 200

合金 400

合金 600

合金 625

合金 800

合金 825

合金 C-276

304/304升

304/304小时

309/309秒

316/316升

310秒

317升

321/321小时

410 347/347小时

17-4小时

17-7小时

复式 2205

复式 2507

联合国标准 S32760

SA 269

SA 249

904升

15-5

MP35N

06Cr19Ni10

9MnSi5

254SMO

40Cr镍MoA

SUS440C

什么是弯管？

工艺弯曲

弯管是管道中所谓的“偏移”的通用术语，即管道方向的变化。弯曲通常只意味着存在“弯曲”——管道方向的变化（通常是出于某种特定原因）——但它缺乏关于方向和程度的具体工程定义。弯曲通常是在现场定制（使用弯曲机）并适合特定需求。

弯管的最小弯曲半径通常为管道半径（R）的 1.5 倍。如果这个弯曲半径小于1.5R，则称为弯头。需要追溯任何国际/行业标准的参考。1.5、3 和 4.5 R 是工业中最常见的弯曲半径。

弯管通常流动更顺畅，因为管道内部没有不规则表面，流体也不必突然改变方向。

它们最基本的区别是弯头比弯头短，R = 1D 到 2D 是弯头 2D 以上是弯曲。在生产过程中，冷弯可以使用折弯机通过现成的直弯进行折弯。一次性完成也不需要二次腐蚀。但弯头需要厂家按订单生产，要做好防腐，订单周期长。弯头价格高于弯头。但性价比远高于弯。众所周知，弯曲没有防腐处理，容易损坏，但价格便宜，因此在一些工程性不高的需求中被大量使用。

弯管用于许多行业，包括化工、石油和天然气、电气、冶金和造船。弯管用作结构通道，以促进水和燃料等物质的输送。有些半径短，有些半径长。与短半径弯头相比，长半径弯头的摩擦阻力更小，压降更小。选择弯管类型时，选择与应用兼容的弯管类型非常重要。

弯管的半径

弯管有各种类型的半径，包括 3D 弯管、4D 弯管、5D 弯管、8D 弯管弯头和 10D 弯头。5D 折弯的半径是公称直径的五倍。对于直径为 10 英寸的管道，弯曲中心线的半径为 50 英寸。指定半径的弯管既是艺术也是科学。借助当今的现代机器和先进的软件，弯管非常精确。使用合适的机器、润滑、工具和材料，实现完美的弯曲是肯定的。

弯曲和弯头之间的区别

虽然弯曲和肘部这两个词经常被用作同义词，但也有一些区别。弯曲是管道中任何方向偏移的术语，而弯头是工程术语。弯头在角度、弯曲半径和尺寸方面有限制。大多数角度是 45 度或 90 度。所有其他偏移都是专门的弯管。虽然肘部有尖角，但弯曲永远不会。弯头和弯头之间最基本的区别是曲率半径。弯头的半径是直径的两倍多，弯头的曲率半径在管道直径的一到两倍之间。所有的弯头都是弯头，但并非所有的弯头都是弯头。

用于创建 5D 折弯的感应折弯

感应弯曲是5D等弯管的弯管手段之一。使用高频感应电进行局部加热。在管道周围放置一个感应线圈，并在 850 至 1100 摄氏度之间的温度下加热管道的圆周区域。当达到合适的温度时，管道通过感应线圈移动，同时臂施加弯曲力。感应弯曲有很多好处。它允许大半径以实现流体的平稳流动，减少系统中的焊缝数量并快速制造弯曲。随着生产速度的提高，效率也随之提高。这也是一个清洁的过程，因为不需要润滑，并且水是循环利用的。

柱塞式折弯

柱塞式弯曲是一种古老而有效的弯曲管道的弯曲方法，包括 4D 弯曲和 5D 弯曲。这种方法常用于消声器商店。这也是最便宜的弯管方法之一。液压驱动的柱塞迫使管道抵住枢轴块或滚轮。通常，冲压工具用于产生凹面并防止弯曲外部拉伸。唯一的缺点是冲压式弯曲不如其他方法可控。

滚弯

卷弯通常用于建筑行业的管道。辊子垂直或水平放置以产生非常大的半径。夹紧式弯辊机是用于辊弯的机器类型之一。一根管子在下辊和上辊之间进料以产生所需的弯曲角度。某些应用可能需要额外的辊子来在线圈成型时将管子向外引导。

心轴弯曲

心轴弯管法在需要最小变形量时有效。管道由心轴支撑支撑以弯曲管道。管道通过反弯模具被拉出以进行进一步弯曲。这种弯管方法用于制造热交换器管、乳品管和排气装置，如涡轮增压器和定制的。这种方法每次都会产生不变形的直径。

旋转拉伸弯曲

当需要恒定直径和良好的光洁度时，旋转拉弯通常用于弯曲管道。管道通过固定的反弯模具被拉到固定半径的成型模具上。它用于防滚架、普通汽车底盘和其他类型的管道。

中心线半径、外径和壁厚

中心线半径、外径和壁厚是弯管方法的重要变量。此外，每个管道表都有一个标称壁厚。由于壁厚可能会有所不同，因此需要考虑任何变化。其他弯曲变量包括中性线、外弯曲半径和内弯曲半径。管道在弯曲后会回弹。管道越硬，弯曲的中心线半径越小，回弹就越大，从而导致径向生长。铜管的径向生长比钢管小，因为它的回弹力较小。在弯管时，焊缝的一致性、尺寸和质量对于中心线半径、外径和壁厚至关重要。当这些正确时，可以创建完美的弯曲。

折弯几何

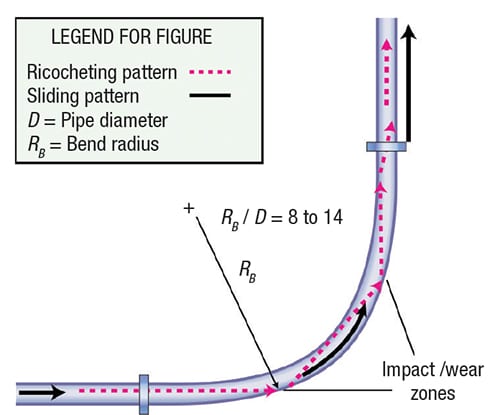

数字。此处说明了标准大半径弯曲中的流动，并显示了典型的流动模式、磨损点和再加速区域

弯管可以采用各种不同的几何形状，这会对颗粒撞击角度产生重大影响。基本的大半径弯曲是最常用的，因为它们为固体提供了最缓慢的方向变化，并且对管壁的冲击角度相对较小，这有助于最大限度地降低磨损或侵蚀的风险。

公共半径弯曲是通过弯曲标准管或管道制成的（图）。曲率半径 RB 的范围可能是管径 D 的 1 到 24 倍。公共半径弯曲可大致分类如下：弯头（RB /D = 1 至 2.5）;短半径 RB /D = 3 至 7;长半径（RB /D = 8 至 14;长扫描（RB /D = 15 至 24）。

与弯曲相关的压降

当粒子撞击发生时，特别是对弯曲的撞击，粒子速度将显着降低。然后，这些颗粒必须重新加速回其终端速度，这将显着增加输送系统的压降，从而增加能量损失。在短半径弯曲后尤其如此。

弯曲中的压降取决于弯曲半径与管道直径的比率、气体速度 Ug 和管道的内部粗糙度 k。当两相气固悬浮液在管道中发生方向变化时，弯曲自然会充当两相的分离器。离心力作用在颗粒上，将它们集中在弯曲的外壁附近。弯曲内的摩擦系数将与相邻直线部分的摩擦系数不同。

弯管规格

尺寸	标准
外径	无缝弯管（1/2 - 24）、ERW/焊接/装配弯管（2 - 36）
弯曲半径（Bending Radius）	3D、5D、10D 或自定义
产品角度	1.5d 管道弯曲至 180 度
壁厚	3mm - 40mm/ SCH5， SCH10， SCH20， SCH30， SCH40， STD， XS， SCH60， SCH80， SCH120， SCH140， SCH160， XXS
材料	不锈钢、碳钢、低温碳钢、合金钢、双相钢、超级钢和镍合金

管材、管材和型材弯曲设备的建议弯曲应用

装饰铁制品
排气管弯曲
排气管弯曲
导管弯曲
心轴弯管
非芯轴弯管
角铁弯曲
弯管
扁铁弯曲
沙车底盘折弯
沙丘越野车底盘弯曲
套件汽车底盘弯曲
库存车底盘弯曲
直线加速赛底盘弯曲
遮阳篷弯曲

防滚架弯曲
金属工艺折弯
管底盘弯曲
扶手弯曲
铝材弯曲
不锈钢弯曲
铬钼弯曲
角度弯曲
标志框架弯曲
壁炉弯曲
U型弯钩弯曲
幕布轨道型材弯曲
金属折叠
拖车车架弯曲
家具管架折弯

管道铜管弯曲
船用弯管
炼油厂弯管
热交换器弯曲
管卷弯曲
高性能赛车底盘弯曲
便携式温室弯曲
拖车车顶弯曲
卡车遮阳篷弯曲
卷轴弯曲
乳制品弯管
定制排气弯曲
装饰性纠察队的杠铃扭曲

弯管的好处

提高流动效率

弯管为流体或气体流动提供了平滑过渡，减少了湍流或阻塞的机会。这可以提高流动效率，确保系统发挥最大潜力运行，同时最大限度地减少能量损失。

最小化压降

通过小心地弯曲管道系统，弯管可以最大限度地减少整个系统的压降。这使得流体或气体能够平稳流动，减少泵和阀门的压力并保持一致的压力水平。

设计灵活性

弯管具有多种尺寸、标准和类型可供选择，可提供设计灵活性。无论您需要 1.5d 弯管、3D 弯管、4d 弯管、5d 弯管、10d 弯管还是 180 度弯管，我们都能提供适合您项目规格的正确解决方案。

空间优化

在拥挤或有限的空间环境中，弯管被证明是无价的。与传统管道方法相比，它们能够改变流动方向，同时占用更少的空间，从而更有效地利用可用空间。

持久耐用

我们的弯管器采用优质材料制造，确保其耐用性以及耐腐蚀、耐磨性和耐极端温度。这种使用寿命减少了维护要求并延长了整个管道系统的使用寿命。

大小

折弯用于改变运行方向的 pipe.it 优点是可以满足长距离过渡要求，因此通常根据客户设计进行折弯尺寸。

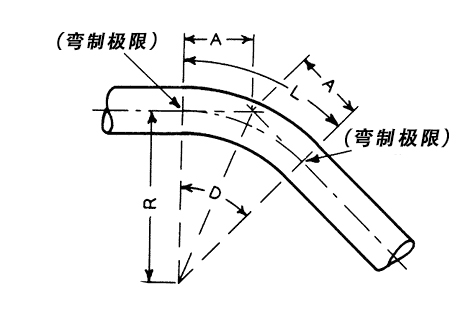

弯管的常数：

公式：L = R x BL = 所需管道长度R = 弯曲半径dB = 用于查找“L”的表中的常数L =30 x 1.5705 =47.115 英寸或 47-1/8” 弯管图.jpg 标准符合：

ASME B16.9
ASME B16.28
ANSI/ASME B16.25
MSS SP-97

压力： SCH5 至 SCH160

弯曲半径（R）：R=3D、5D、7D和12D
弯曲角度（θ）：15°、30°、45°、60°、90°、135°、180°

外径（D）：D≤1800mm
壁厚（T）：T≤120mm
直长（L）：两端之间的长度一般在300mm-1500mm

示例：求半径为 90 英寸的 30 弯弯所需的管道长度

公称管道	斜角外径				中心到端
DN 大小	D1		D2		C	M
DN 大小	A系列	B系列	A系列	B系列
20×15	26.9	25	21.3	18	29	29
25×20	33.7	32	26.9	25	38	38
25×15	33.7	32	21.3	18	38	38
32×25	42.4	38	33.7	32	48	48
32×20	42.4	38	26.9	25	48	48
32×15	42.4	38	21.3	18	48	48
40×32	48.3	45	42.4	38	57	57
40×25	48.3	45	33.7	32	57	57
40×20	48.3	45	26.7	25	57	57
40×15	48.3	45	21.3	18	57	57
50×40	60.3	57	48.3	45	64	60
50×32	60.3	57	42.4	38	64	57
50×25	60.3	57	33.7	32	64	51
50×20	60.3	57	26.9	25	64	44
65×50	76.1(73)	76	60.3	57	76	70
65×40	76.1(73)	76	48.3	45	76	67
65×32	76.1(73)	76	42.4	38	76	64
65×25	76.1(73)	76	33.7	32	76	57
80×65	88.9	89	76.1(73)	76	86	83
80×50	88.9	89	60.3	57	86	76
80×40	88.9	89	48.3	45	86	73
80×32	88.9	89	42.4	38	86	70
90×80	101.6	-	88.9	-	95	92
90×65	101.6	-	76.1(73)	-	95	89
90×50	101.6	-	60.3	-	95	83
90×40	101.6	-	48.3	-	95	79
100×90	114.3	-	101.6	-	105	102
100×80	114.3	108	88.9	89	105	98
100×65	114.3	108	76.1(73)	76	105	95
100×50	114.3	108	60.3	57	105	89
100×40	114.3	108	48.3	45	105	86
125×100	139.7	133	114.3	108	124	117
125×90	139.7	-	101.6	-	124	114
125×80	139.7	133	88.9	89	124	111
125×65	139.7	133	76.1(73)	76	124	108
125×50		133	60.3	57	124	105
150×125	168.3	159	139.7	133	143	137
150×100	168.3	159	114.3	108	143	130
150×90	168.3	-	101.6	-	143	127
150×80	168.3	159	88.9	89	143	124
150×65	168.3	159	76.1(73)	76	143	121
200×150	219.1	219	168.3	159	178	168
200×125	219.1	219	139.7	133	178	162
200×100	219.1	219	114.3	108	178	156
200×90	219.1	-	101.6	-	178	152
200×200	273	273	219.1	219	216	208
200×150	273	273	168.3	159	216	194
200×125	273	273	139.7	133	216	191
200×100	273	273	114.3	108	216	184
300×250	323.9	325	273	273	254	241
300×200	323.9	325	219.1	219	254	229
300×150	323.9	325	168.3	159	254	219
300×125	323.9	325	139.7	133	254	216
350×300元	355.6	377	323.9	325	279	270
350×250	355.6	377	273	273	279	257
350×200	355.6	377	219.1	219	279	248
350×150	355.6	377	168.3	159	279	238
400×350	406.4	426	355.6	377	305	305
400×300元	406.4	426	323.9	325	305	295
400×250	406.4	426	273	273	305	283
400×200	406.4	426	219.1	219	305	273
400×150	406.4	426	168.3	159	305	264
450×400元	457.2	478	406.4	426	343	330
450×350	457.2	478	355.6	377	343	330
450×300元	457.2	478	323.9	325	343	321
450×250	457.2	478	273	273	343	308
450×200	457.2	478	219.1	219	343	298
500×450	508	529	457.2	478	381	368
500×100	508	529	406.4	426	381	356
500×350	508	529	355.6	377	381	356
500×300	508	529	323.9	325	381	346
500×250	508	529	273	273	381	333
500×200	508	529	219.1	219	381	324
550×500元	559	-	508	-	419	406
550×450元	559	-	457	-	419	394
550×400元	559	-	406	-	419	381
600×550	610	-	559	-	432	432
600×550	610	630	508	530	432	432
600×450	610	630	457	480	432	419
650×600元	660	-	610	-	495	483
650×550	660	-	559	-	495	470
650×500元	660	-	508	-	495	457
700×650	711	-	660	-	521	521
700×600元	711	720	610	630	521	508
700×550	711	-	559	-	521	495
750×700元	762	-	711	-	559	546
750×650	762	-	660	-	559	546
750×600元	762	-	610	-	559	533
800×750	813	-	762	-	597	584
800×700	813	820	711	720	597	572
800×650	813	-	660	-	597	572
850×800元	864	-	813	-	635	622
850×750	864	-	762	-	635	610
850×700元	864	-	711	-	635	597
900×850	914	-	864	-	673	660
900×800元	914	920	813	820	673	648
900×750	914	-	762	-	673	635
950×900	965	-	914	-	711	711
950×850	965	-	864	-	711	698
950×800元	965	-	813	-	711	686
1000×950	1016	-	965	-	749	749
1000×900	1016	1020	914	920	749	737
1000×8500元	1016	-	864	-	749	724
1000×1000	1067	-	1016	-	762	711
1050×950	1067	-	965	-	762	711
1050×900	1067	-	914	-	762	711
1100×1050	1118	-	1067	-	813	762
1100×1000元	1118	1120	1016	1020	813	749
1100×950	1118	-	965	-	813	737
1150×1100	1168	-	1118	-	851	800
1150×1050	1168	-	1067	-	851	787
1150×1000元	1168	-	1016	-	851	775
邮编：1200×1150	1220	-	1168	-	889	838
1200×1100	1220	1220	1118	1120	889	838
1200×1050	1220	-	1067	-	889	813
