管环

管环是各种管道系统中的重要组成部分，为密封和保护管道提供了实用的解决方案。

项圈根据以下标准进行认证：

• 法兰 ANSI 150
• EN 1092-1 （DIN 2642）
• MSS-SP 43 型
• ASME B 16.9 短花纹/长花样
• 根据 ASME B 16.25 进行斜角

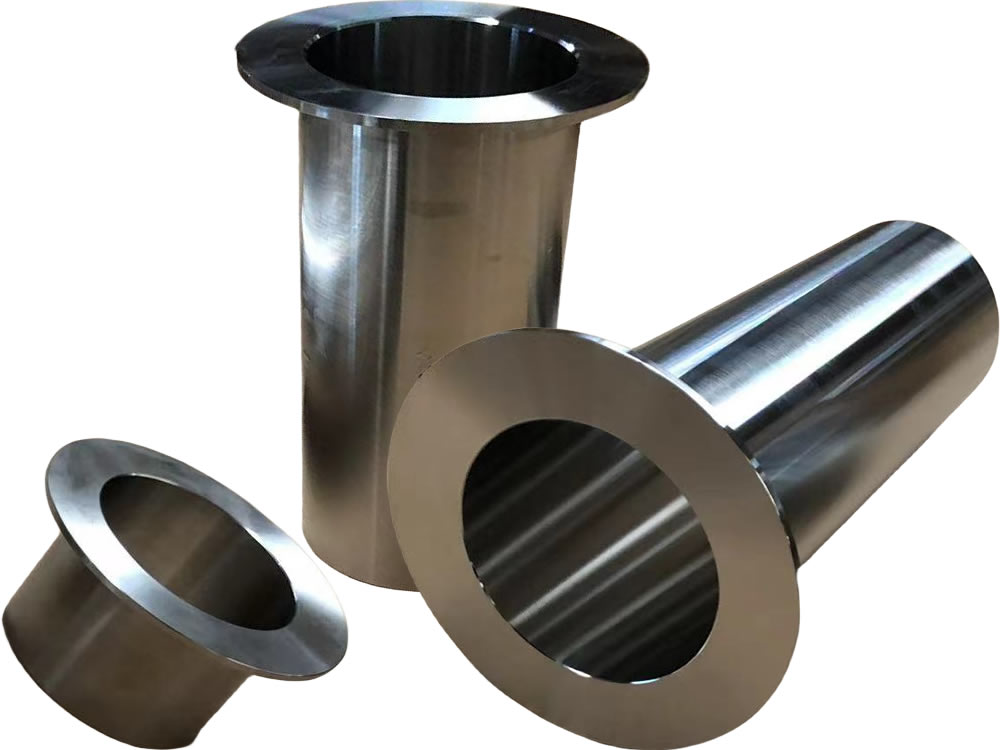

搭接短端特征

搭接短端是一种配件，当需要支撑旋转支撑法兰时，用于替换焊接法兰。它可以提供标准和非标准ANSI尺寸，用于连接不同直径的管道。

搭接短端必须具有高质量，并具有以下特点：

• 热稳定性
• 功能寿命长
• 高机械强度

短端制造标准

• ASTM ASME A/SA 403 认证
• MSS SP43 和 SP75 ANSI B16。9
• ANSI B16。28 ASTM A815 ASTM B363 B366
• DIN2605 DIN2615 DIN2616 DIN2617
• GB12459GB13401
• JIS2313

规格

• 等级：ASME / ASTM SA / A234
• 材料：
• 不锈钢，316/316L 不锈钢，304/304L 不锈钢和铬钼
• 碳钢

技术规格

• 厚度基于 ASME B16.48 规范，或者产品可以根据客户规格制造。
• 标准表面光洁度为 125-250 RMS 锯齿状光洁度。
• 可根据要求提供其他饰面。
• c/w 用于防锈剂目的的碳钢产品的标准车间底漆。
• 尺寸：提供各种尺寸和厚度

搭接法兰最常用于碳钢和低温碳钢，因为它的成本低于将因服务润湿的短端，并且它必须是合适的钢种。如果螺栓孔的方向和对齐是唯一的问题，那么为了标准化，则短端和搭接法兰可以是相同的材料。

短端最常见的材料等级是 ASTM A403 / ASME SA403（不锈钢短端）。参考欧盟材料，最常见的等级是 DIN 1.4301、DIN1.4306、DIN 1.4401、DIN 1.4404。

管环是各个行业和应用中不可或缺的部件，兼具功能性和美观性。从管道系统到消防，这些多功能设备为密封管道贯穿件和确保管道系统的完整性提供了实用的解决方案。有多种类型和材料可供选择，为特定应用选择合适的管环对于最佳性能和安全性至关重要。

不锈钢衣领

松套法兰用不锈钢套环作为管道的终端部分，通过将钢管焊接到管端将钢管连接到钢阀或截止阀上。

该不锈钢套环是一种独特的部件，用作钢管、闸阀或截止阀的压力法兰和反法兰之间的中介。

不锈钢套环在显着降低管道系统的建设成本方面发挥着至关重要的作用，特别是在安装阀门和其他法兰连接时，特别是在涉及大管道直径的情况下。

法兰的不锈钢套环是搭接法兰连接的组成部分，由两部分组成。它类似于对焊法兰和松散滑套法兰的组合，并对焊到管道上。搭接法兰与不锈钢套环一起通常用于低压管道系统。

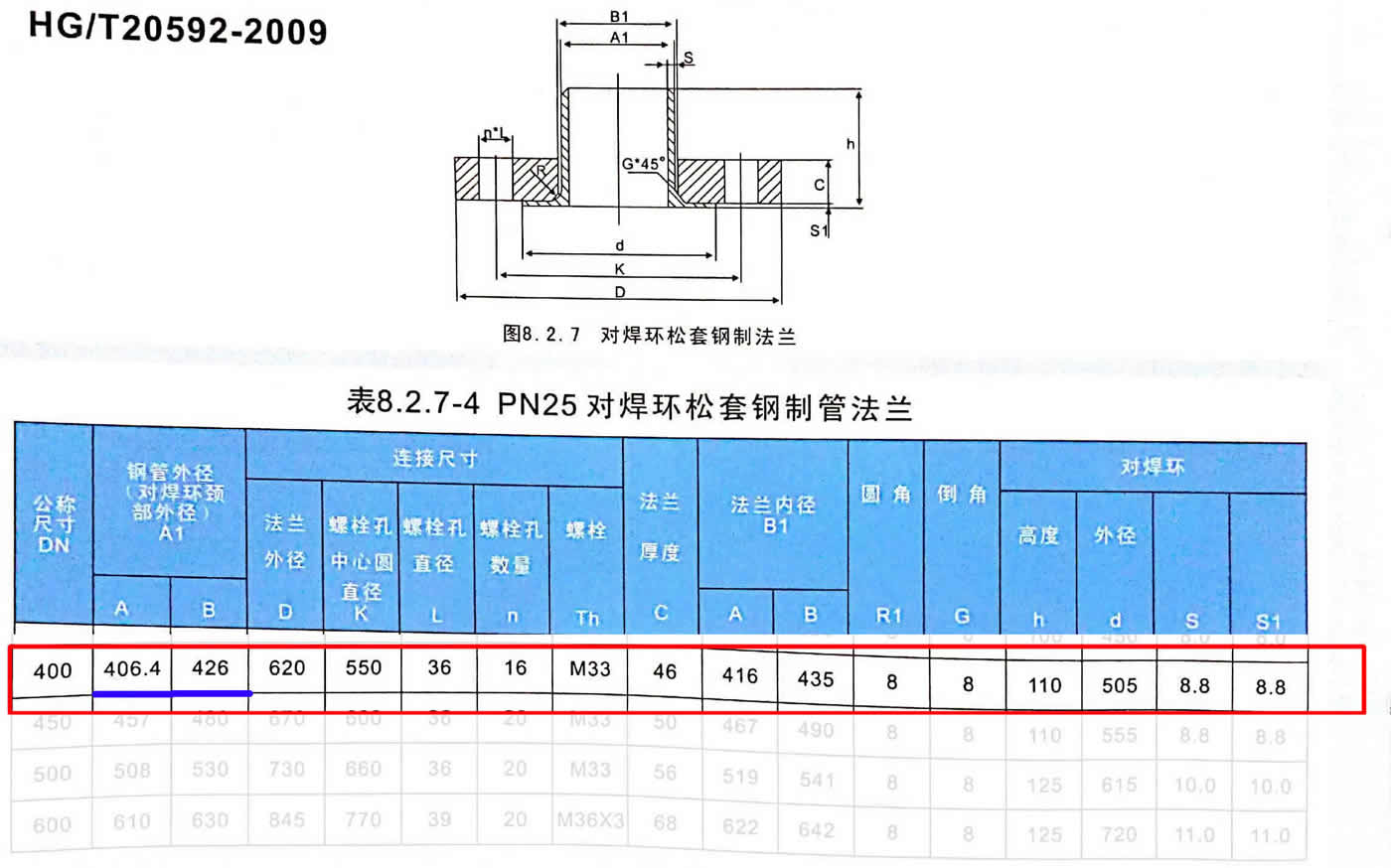

管环，SUS 316L，DN400 PN25 FL

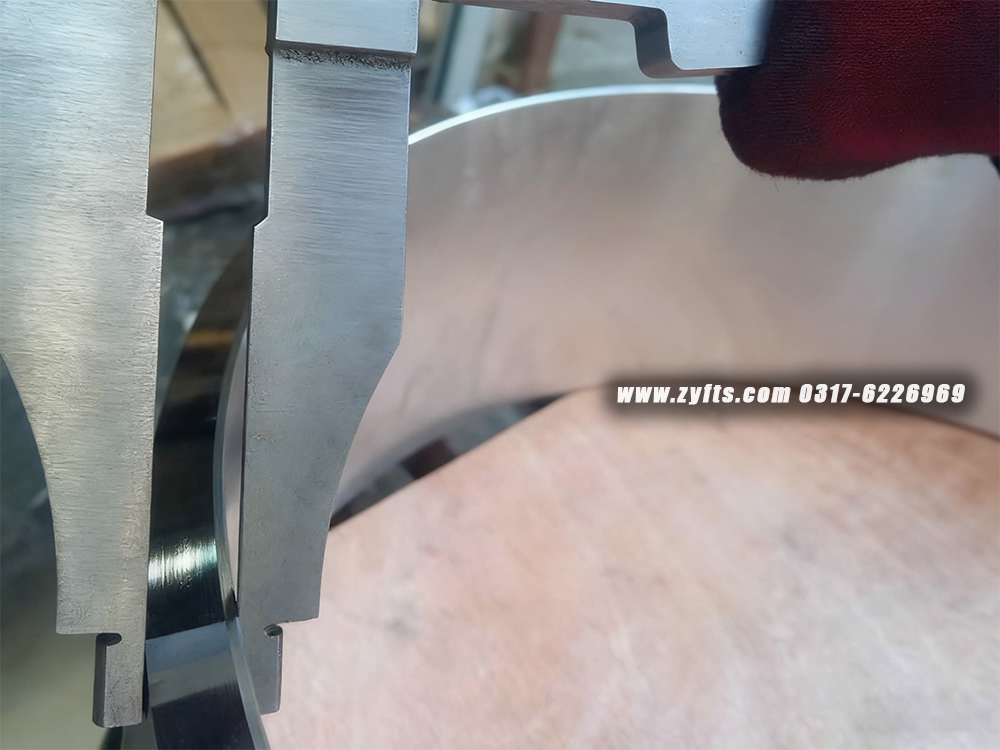

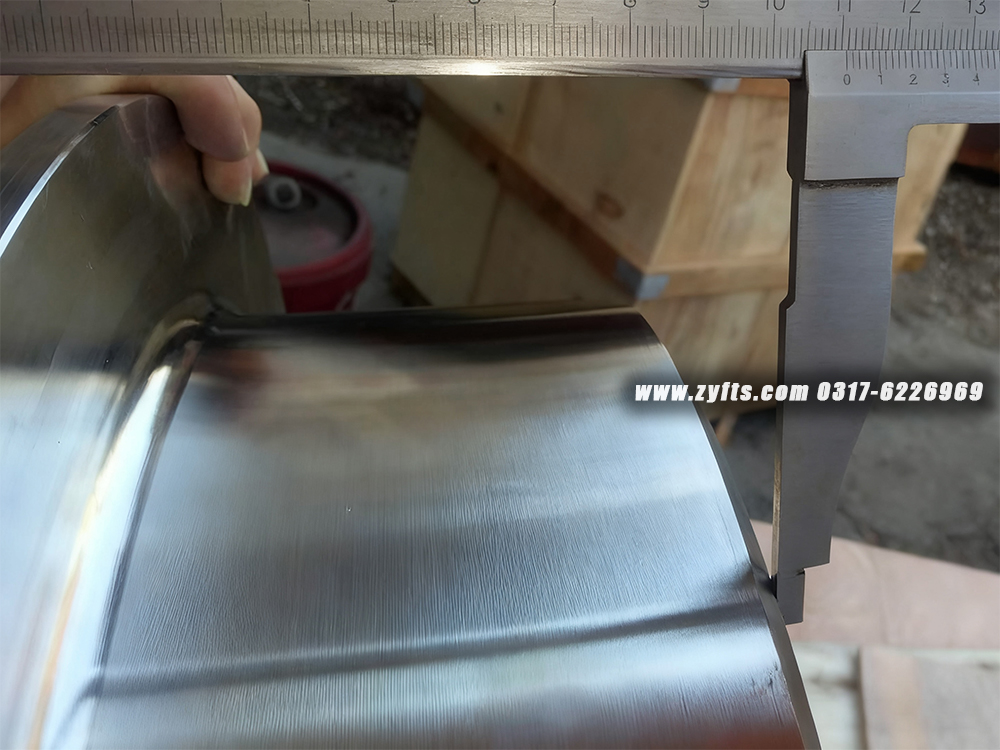

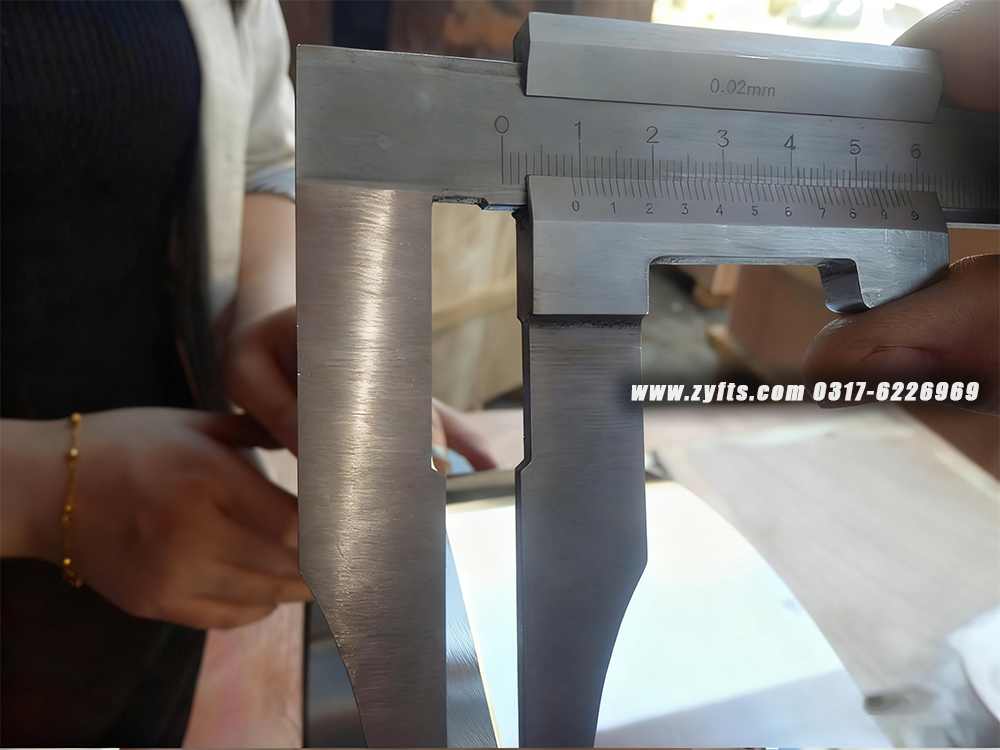

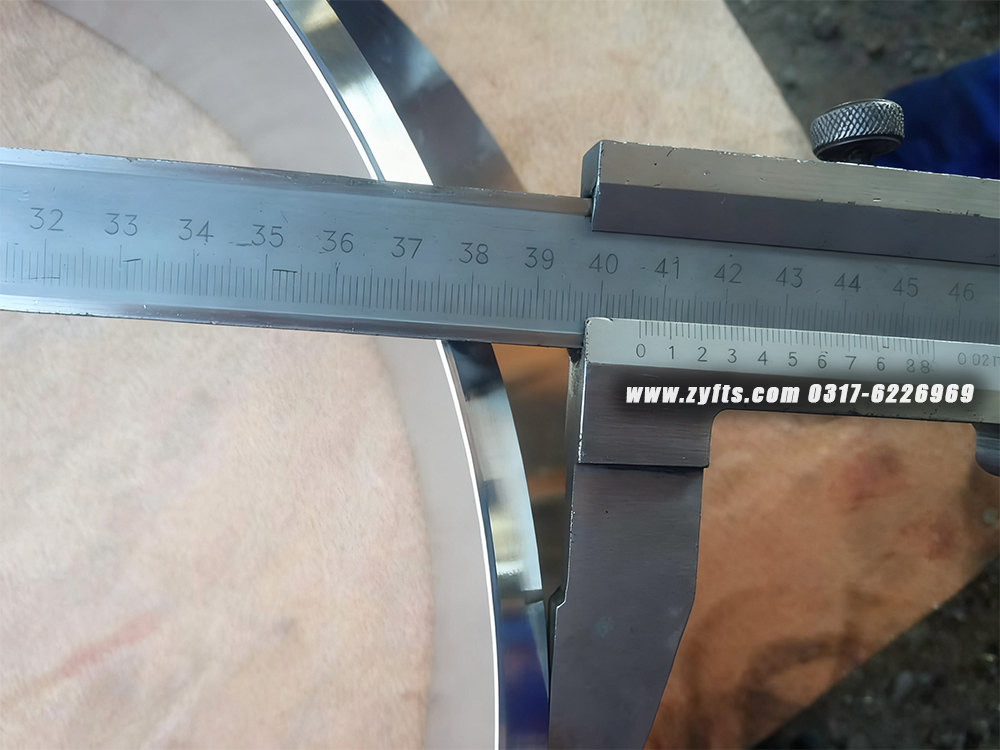

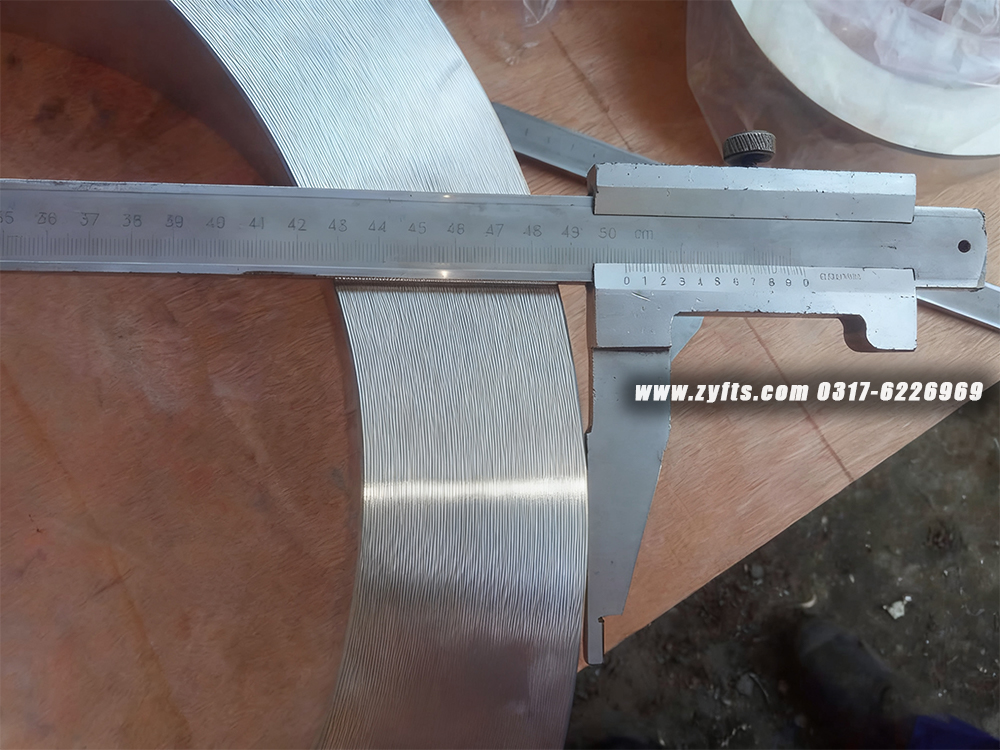

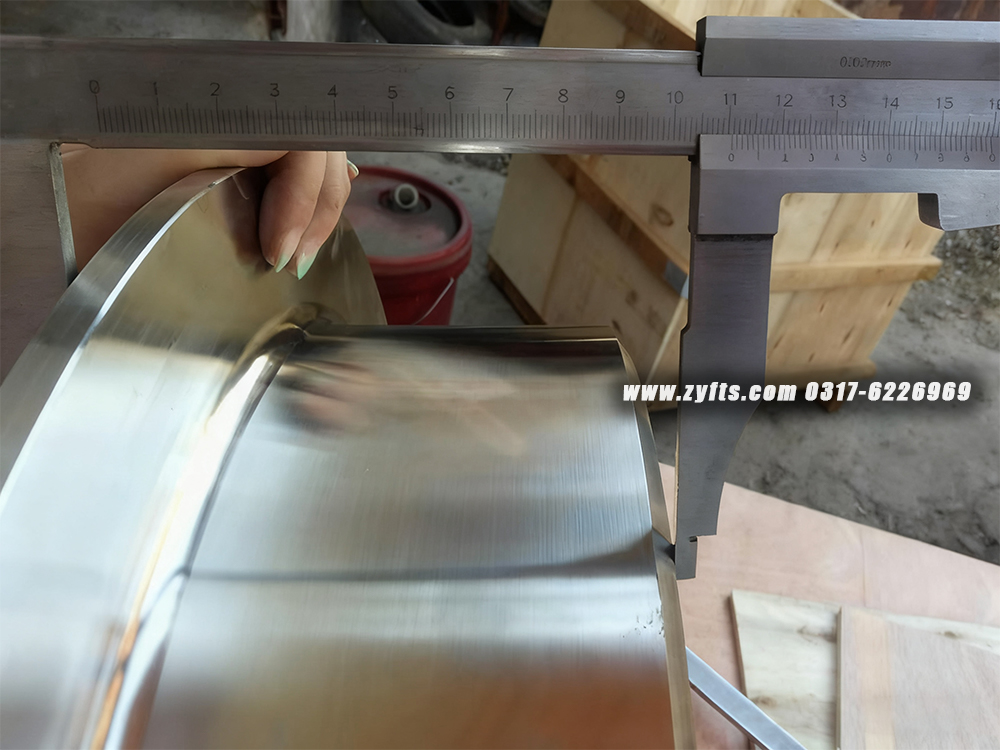

第三方检验公司进行细致的检验。

Stu 折弯几何形状

在管道系统中，短端是用于连接不同材料和尺寸管道的关键部件。它提供了一种方便且经济高效的解决方案，无需焊接即可实现无泄漏接头。在本文中，我们将探讨短端的几何形状、类型和应用，阐明它们在各个行业和项目中的重要性。

不适用		输出直径	高（F）		短端外径（G）		斜角收音机（R）
NPS的	DN	从	女士	ANSI	标称&最大值	标称&min	最大值	B 最大值
1/2	15	21.3	50.8	76.2	35	34	3	0.8
3/4	20	26.7	50.8	76.2	43	42	3	0.8
1	25	33.4	50.8	101.6	51	50	3	0.8
1 1/4	32	42.4	50.8	101.6	64	63	4.8	0.8
1 1/2	40	48.3	50.8	101.6	73	72	6.4	0.8
2	50	60.3	63.5	152.4	92	91	7.9	0.8
2 1/2	65	73	63.5	152.4	105	104	7.9	0.8
3	80	88.9	63.5	152.4	127	126	9.6	0.8
3 1/2	90	101.6	76.2	152.4	140	139	9.6	0.8
4	100	114.3	76.2	152.4	157	156	11.2	0.8
5	125	141.3	76.2	203.2	186	185	11.2	1.6
6	150	168.3	88.9	203.2	216	215	12.7	1.6
8	200	219.1	101.6	203.2	270	269	12.7	1.6
10	250	273.1	127	254	324	322	12.7	1.6
12	300	323.9	152.4	254	381	379	12.7	1.6
14	350	355.6	152.4	304.8	413	411	12.7	1.6
16	400	406.4	152.4	304.8	470	468	12.7	1.6
18	450	457.2	152.4	304.8	533	531	12.7	1.6
20	500	508	152.4	304.8	584	582	12.7	1.6
22	550	559	152.4	304.8	641	639	12.7	1.6
24	600	610	152.4	304.8	692	690	12.7	1.6

短管端，本质上是一根短长度的管道，其一端向外张开，另一端准备焊接到具有相同公称管道尺寸 （NPS）、材料和相似壁厚的管道上。搭接法兰，它是一种环形背衬法兰，其几何形状与滑套法兰非常相似。

短端是由两个部件组成的机械接头。

这种类型的法兰连接也称为“Van Stone”或“Vanstone 喇叭圈”，但这是一个历史术语，很少在技术或商业上使用。

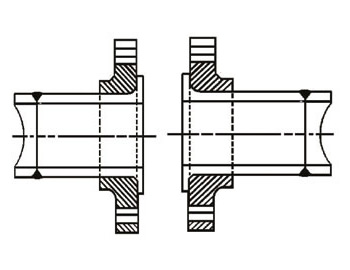

短端组件

对于带喷漆的碳钢法兰的包装，我们会使用气泡膜来保护喷漆。对于未喷漆或长期运输上油的法兰，我们建议客户使用防锈纸和塑料袋以防止生锈。

短端和搭接法兰可以按照以下过程组装：

• 搭接法兰滑过并滑到短端法兰上。
• 然后使用经批准的焊接将短端法兰焊接到管轴上。程序规范 （WPS），由合格的焊工编写。搭接法兰，背衬法兰，可以围绕短端旋转，短端现在连接到管道线轴上。
• 搭接法兰的螺栓孔现在可以与具有相同 ASME 指定额定值和 NPS 的配合法兰的螺栓孔定向并对齐。
• 搭接法兰可以与 ASME B16.5、对焊、滑套、螺纹、承插焊、另一种搭接法兰覆盖的任何法兰配合。

它还可以与具有兼容螺栓尺寸的预制板法兰配合。

---

这意味着，而不是

双相短端和双相搭接接头，您可以有双相短端和碳钢搭接法兰。

或者你可以有不锈钢短端和碳钢搭接法兰。还有其他双金属组合可以产生商业上更便宜的法兰组件。

近年来，双相/不锈钢和碳钢之间的价格差异已经缩小，这种做法在大型项目上变得不那么普遍，但成本差异始终存在（NPS 越高，管道/管道系统的长度越高，节省的成本就越高）。另一方面，单个部件（即对焊法兰）的仓储成本比搭接头和短端的仓储成本需要更少的货架空间。最终用户和承包商应考虑所有这些因素，确定使用短端的实际便利性，一般来说，商业优势仍然有效，并且可能适合某些情况，特别是在“棕地”改造中。

如何订购存根末端

订购存根端时应提供以下信息：

• NPS的
• 附表
• 长度（根据 MSS SP43 / ASME B16.9 / 定制规范）
• 规格和材料等级
• 端部完成
• 执行：无缝/焊接 （wx）

短端饰面

短端可以订购不同的端部表面处理：

• 斜角端
• 方形端
• 法兰端
• 凹槽端
• 螺纹端（仅限公头）

短端的类型

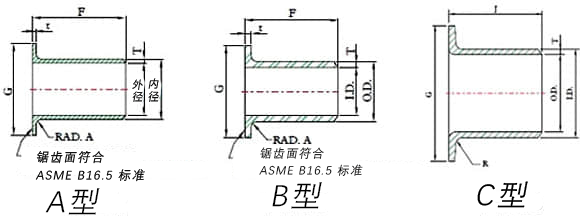

短端以三种不同的方式提供，A、B 和 C 型。A 型和 B 型短端类似于锻造配件，例如弯头和三通，C 型短端采用定制尺寸。

短端有三种不同的类型和两种标准长度。

“A”型：这种类型是为适合搭接法兰而生产和加工的。短端和搭接法兰的配合面具有匹配的轮廓和表面。A型短管端部搭接厚度为>=所连接管道的最小壁厚。短端和搭接法兰的外侧具有匹配的轮廓和表面。A型短管端部搭接厚度为>=所连接管道的最小壁厚。A 型的外角具有容纳搭接法兰的半径，而内角是方形的。

“B”型：这种类型的短端适用于用作搭接法兰的标准滑套法兰。B型短端的搭接厚度为>=连接管的最小WT。这些类型的短端的搭接通常具有锯齿状面。为确保紧密连接，需要在法兰的内径侧进行倒角。

“C”型：最后一种类型既可以与搭接法兰一起使用，也可以与滑套背衬法兰一起使用，并且由管道制成。C 型短端的搭接呈扩口状，搭接厚度为连接管 WT 的 75%。C 型具有较短的圆角外半径，能够容纳任何备用法兰。

“CS”型：这种类型与“C”类似，不同之处在于搭接面在制造过程中加工了同心锯齿。

常见类型和长度

管道系统中常用的短端主要有两种类型：

1. 长花纹短端：与其所连接的管道相比，长图案短端的长度更长。它设计用于标准搭接法兰。长图案使搭接法兰更容易对准和焊接，使其适合需要频繁拆卸的应用。
2. 短图案短端：短图案短端的长度与它所连接的管道相似。它与滑套法兰一起使用，其中短端在管道上滑动并焊接到位。短花型短端非常适合空间有限且法兰需要靠近管道末端的应用。

长花型和短花型短端均有多种材料可供选择，例如不锈钢、碳钢、合金钢等，使其适合不同的工业应用。它们为将管道连接到管道系统中的法兰提供了经济高效且可靠的解决方案。

短端尺寸和重量

ASME B16.9 – 对焊管件和 MSS-SP-43（JIS B2312、JIS B2313 也可能适用）涵盖了尺寸和制造公差。

短端有三种标准长度，MSS SP43 或 ANSI B16.9 短型和长型。短花型短端主要用于300级至600级及以上的法兰。除了这些标准类型外，最终用户和承包商还可以要求具有非标准长度的短端，以满足特定项目的要求。这当然需要额外付费。

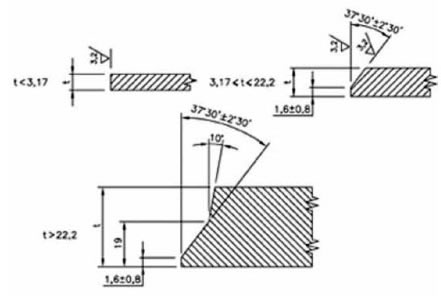

端部/面搭接精加工

ASME B16.25 端焊坡口，如右

可以订购以下类型的端：

斜端（通常为 ASME B16.25）、
方端、
法兰端
、Victaulic 凹槽、
螺纹端（仅限外螺纹）

由于管件涵盖了管件尺寸的几个方面，因此这里只能给出最常见的管件尺寸。应用最多的版本是 90° 长半径和 45° 弯头，而如果空间太小，则应用 90° 短半径弯头。180°弯头的功能是通过180°改变流动方向。LR 和 SR 类型的中心到中心尺寸都是匹配的 90° 弯头的两倍。这些配件通常用于毛皮或其他加热或冷却装置。

下面列出了一些适用于对焊配件的标准。许多组织，如 ASME、ASTM、ISO、MSS 等，都制定了非常完善的对焊管件标准和规范。设计人员始终有责任确保他们在设计过程中遵循适用的标准和公司规范（如果有）。

一些广泛使用的管件标准如下：

1. 一、弯头核心尺寸规格（通用工业标准）

2. 弯头尺寸需同时确认 公称直径、弯曲半径、角度 三个关键参数，常见规格如下表所示，特殊规格（如大口径、非标准角度）可定制。

3. 分类维度	核心参数	常见规格范围	说明
   公称直径（DN）	管道公称直径，与管道匹配	DN10 ~ DN3000	小口径（DN10-DN50）多用于民用 / 低压系统；大口径（DN600+）多用于工业输送（如电厂、矿山）
   弯曲半径（R）	决定 “长半径” 或 “短半径”	- 长半径：R=1.5DN- 短半径：R=1.0DN- 特殊：R=2.0DN（超低阻力场景）	工业中长半径（R=1.5DN）最常用，短半径仅用于空间受限的场景（如设备内部管道）
   角度	改变流向的角度	45°、90°、180°（U 型弯）	90° 弯头用于直角转向，45° 用于平缓转向，180° 用于管道折返（如换热器进出口）
   壁厚（SCH）	对应管道壁厚等级	SCH10、SCH20、SCH40、SCH80、SCH160	压力越高，选择壁厚等级越高（如高压蒸汽管道用 SCH80 及以上）

4. 二、弯头常用材料及对应标准

5. 材料选择需结合介质特性（如腐蚀、高温、含颗粒）和压力等级，以下是工业中最主流的材料类别及标准。

6. 材料类别	常用材质型号	适用场景	执行标准（国内 / 国际）
   碳钢（最通用）	Q235B、20#、A105	输送水、蒸汽、油品等无腐蚀介质，工作温度≤425℃	- 国内：GB/T 12459- 国际：ANSI/ASME B16.9
   不锈钢（耐腐蚀）	304（06Cr19Ni10）、316L（022Cr17Ni12Mo2）	输送腐蚀性介质（如化工原料、海水、酸碱溶液）	- 国内：GB/T 12459- 国际：ANSI/ASME B16.9、ASTM A403
   合金钢（耐高温 / 高压）	15CrMoG、P91（10Cr9Mo1VNb）	高温高压场景（如电厂主蒸汽管道、锅炉管道），工作温度≤650℃	- 国内：GB/T 12459、GB/T 9948- 国际：ANSI/ASME B16.9、ASTM A234
   耐磨材料（抗冲刷）	陶瓷内衬、耐磨合金（如 NM450）	输送含颗粒介质（如矿浆、粉煤灰、石子），需抵抗冲刷磨损	- 国内：GB/T 24186（耐磨管道）- 国际：暂无统一标准，多参考企业标准

7. ASTM 国际美国测试与材料协会

   这是世界上最大的自愿标准制定组织之一。它最初被称为美国材料与试验协会 （ASTM）。

   1. ASTM A105/A105M – 管道应用用碳钢锻件规范
   2. ASTM A234/A234M – 中高温用锻碳钢和合金钢管件规范
   3. ASTM A403/A403M – 锻造奥氏体不锈钢管件规范
   4. ASTM A420/A420M – 低温使用用锻造碳钢和合金钢管件标准规范

8. AWWA：美国水务协会

   AWWA 关于 – 美国水务协会成立于 1881 年，是最大的非营利性、科学和教育协会，致力于管理和处理水这一世界上最重要的资源。

   1. AWWA C110 – 球墨铸铁和灰铸铁配件，3 英寸至 48 英寸（75 毫米至 1200 毫米），用于水和其他液体
   2. AWWA C208 – 装配式钢制水管件尺寸

9. ANSI 美国国家标准协会

   ANSI 是一个私人非营利组织。其主要职能是管理和协调美国自愿标准化和合格评定体系。它为制定美国国家标准提供了一个论坛。ANSI 分配“附表编号”。这些编号对不同压力用途的壁厚进行分类。

10. MSS 标准：制造商标准化协会

    阀门和管件行业制造商标准化协会 （MSS） 是一个非营利性技术协会，旨在开发和改进行业、国家和国际规范和标准：阀门、阀门执行器、阀门改装、管件、管吊架、管道支架、法兰和相关密封件

    1. MSS SP-43 – 锻造不锈钢对焊管件，包括参考其他耐腐蚀材料
    2. MSS SP-75 – 高测试锻造对焊管件规格
    3. MSS SP-73 – 铜和铜合金压力接头的钎焊接头
    4. MSS SP-83 – 3000 级钢管接头，承插焊和螺纹
    5. MSS SP-97 – 整体增强锻造分支出口配件 — 承插焊、螺纹和对焊端
    6. MSS SP-106 – 铸铜合金法兰和法兰管件 125、150 和 300 级
    7. MSS SP-119 – 工厂制造的锻造喇叭端承插焊配件

11. “标准”和“代码”之间的区别

    管道规范意味着各种管道和管道系统的设计、制造、材料使用、测试和检查的要求。它具有代码定义的有限管辖权。另一方面，管道标准意味着管件的应用设计和施工规则以及要求，如适配器、法兰、套筒、弯头、活接头、三通、阀门等。与代码一样，它也有标准定义的有限范围。

12. 影响标准的因素

    管件的“标准”基于以下某些因素：

    1. 压力-温度额定值
    2. 大小
    3. 设计
    4. 涂料
    5. 材料
    6. 标记
    7. 端部连接
    8. 尺寸和公差
    9. 线程
    10. 花纹锥度等

13. BSP英标管

    BSP 是英国管件标准。这是指一系列标准螺纹类型，用于通过外螺纹（外螺纹）与内螺纹（内螺纹）配合来互连和密封管端。这已被国际采用。它也称为英国标准管锥螺纹 （BSPT） 或英国标准管平行（直）螺纹 （BSPP）。虽然 BSPT 仅通过螺纹实现压密连接，但 BSPP 需要密封圈。

14. JIS日本工业标准

    这是日本工业标准或用于日本管道、管材和管件的工业活动的标准，并通过日本标准协会发布。

15. NPT 国家管螺纹

    国家管螺纹是美国标准直 （NPS） 螺纹或锥形 （NPT） 螺纹。这是美国最流行的管件标准。NPT 管件基于管件的内径 （ID）。

16. 螺栓和螺母

    我们是法兰螺栓和螺母的制造商，并提供高质量的产品

    1. A193 = 本规范涵盖用于高温或高压工况或其他特殊用途应用的压力容器、阀门、法兰和配件的合金和不锈钢螺栓材料。
    2. A320 = 低温使用用合金钢和不锈钢螺栓材料的标准规范。
    3. A194 = 许多不同材料类型螺母的标准规格。

17. AN 在这里，“A”代表陆军，“N”代表海军

    AN 标准最初是为美国军方设计的。无论何时，管件是 AN 管件，都意味着管件是在管件的外径上测量的，即以 1/16 英寸的增量。

    例如，AN 4 接头是指外径约为 4/16“ 或 1/4” 的接头。需要注意的是，近似很重要，因为外径不是与等效 NPT 螺纹的直接配合。

18. 破折号 （-） 大小

    仪表板尺寸是用于指代软管内径的标准。这用两位数字表示尺寸，该数字表示以十六分之一英寸为单位的相对 ID。这也可以与 AN 接头互换使用。例如，破折号“8”接头表示 AN 8 接头。

19. ISO国际标准化组织

    ISO是国际标准化组织的工业管材、管材和管件标准和规范。ISO 标准已编号。它们的格式如下：

    “ISO[/IEC] [IS] nnnnn[：yyyy] Title”，其中

    1. nnnnn：标准编号
    2. yyyy：发布年份，以及
    3. 标题：描述主题

20. 通用标准

    标准	规范
    ASTM A234	中高温用锻碳钢和合金钢管件标准规范
    ASTM A420	低温服役用锻造碳钢和合金钢管件标准规范
    ASTM A234 WPB	ASTM A234 WPB是指特定等级的碳钢管件，广泛用于压力管道和压力容器制造，在中温和高温下使用。
    ASME B16.9	ASME B16.9 标准涵盖了尺寸为 NPS 1⁄2 至 NPS 48（DN 15 至 DN 1200）的工厂制造的锻造对焊管件的外形尺寸、公差、额定值、测试和标记。
    ASME B16.28	ASME B16.28 标准涵盖了锻造碳钢和合金钢对焊短半径弯头和回位的额定值、外形尺寸、测试、公差和标记。
    MSS SP-97	MSS SP-97 标准实践涵盖对焊、承插焊和螺纹型 90 度整体增强锻造分支出口管件的基本尺寸、光洁度、公差、测试、标记、材料和最低强度要求。
    ASTM A403	锻造奥氏体不锈钢管件标准规范。

21. 适用于所有应用领域的广泛品种

    从	在	ASME的
    圣 35.8 I 圣 35.8 III 15 Mo 3 13 CrMo 4 4 10 CrMo 9 10 圣 35 N 圣 52.0 圣 52.4	P235GH-TC1 P235GH-TC2 16Mo3 13CrMo4-5 10CrMo9-10 X10CrMoVNb9-1 P215NL P265NL L360NB L360NE P355N P355NL1 P355NH	WPB WPL6 WPL3 WPHY 52 WP11 WP22 WP5 WP9 WP91 WP92

交货

对配件进行目视检查，以检查任何表面缺陷。检查管件主体和焊缝是否有任何可见的表面缺陷，例如凹痕、模痕、孔隙、底切等。根据适用标准进行验收。从仓库到您身边，我们既要速度更要靠谱！全程追踪物流、品质护货不马虎，每一次交付都较真 “说到做到”，让客户更快 更满意的拿到心仪货品

包装

对于带喷漆的碳钢法兰的包装，我们会使用气泡膜来保护喷漆。对于未喷漆或长期运输上油的法兰，我们建议客户使用防锈纸和塑料袋以防止生锈。后期我们会根据客户的要求和实际情况 细致包装 保证客户收到完整的产品
