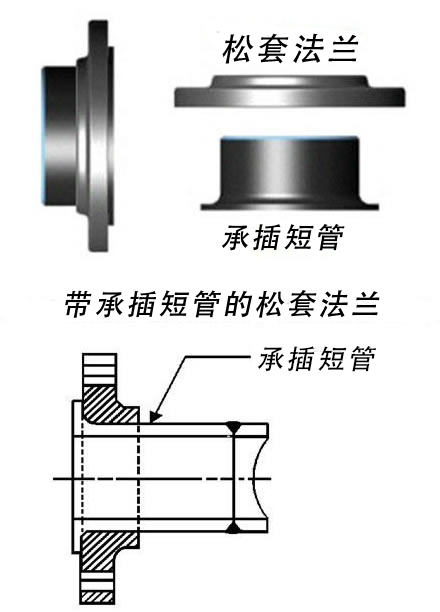

松套法兰承插短管

它由一根短管组成，一端经过机加工以对焊到管道上，另一端设计用于滑入搭接法兰。

什么是松套法兰承接短管

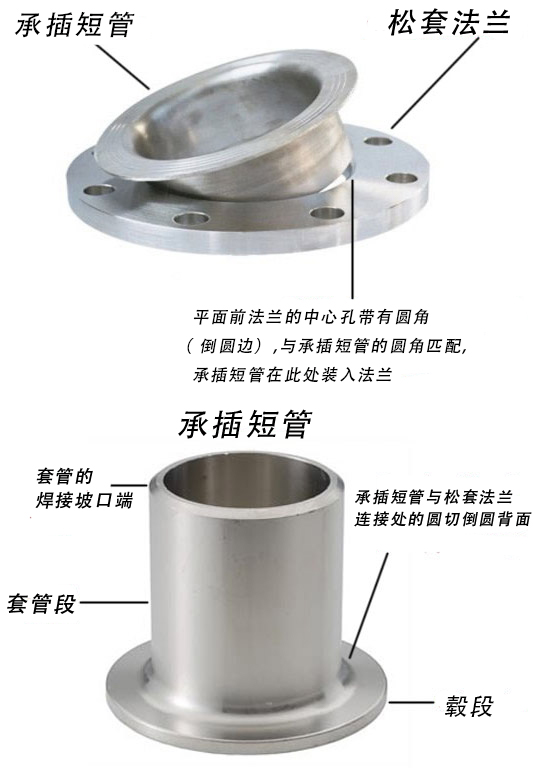

搭接法兰是一种双组件组件，其短端在其上放置了一个搭接环法兰。然后将短端对焊到管道上，法兰环可以旋转以与配合法兰对齐。这种类型的法兰连接对于大型或难以调整的法兰特别有用。

搭接短端是一种配件，当需要支撑旋转支撑法兰时，用于替换焊接法兰。它可以提供标准和非标准ANSI尺寸，用于连接不同直径的管道。

搭接短端的目的是提供一种断开和重新连接法兰管道系统的方法。它可以轻松对齐和调整法兰，而无需切割或改变现有管道。短端通常焊接到管道上，而搭接法兰可以根据需要旋转或调整。

特征

搭接短端表现出基本品质，包括：

1. 热稳定性：它们在不同温度下保持稳定性。
2. 长寿：这些配件可延长使用寿命。
3. 坚固的强度：它们具有令人印象深刻的机械耐用性。

选择搭接短端时，重要的是要考虑管道尺寸、材料兼容性和压力等级等因素。搭接短端的尺寸和规格可以在 ASME B16.9 等标准中找到。

以下是如何使用搭接短端的示例：

1. 确定适合您应用的管道尺寸和材料。
2. 选择与管道规格相匹配的合适的搭接短端和搭接法兰。
3. 使用适当的焊接技术和程序将搭接短端焊接到管道上。
4. 将搭接法兰滑到短端，确保与螺栓孔正确对齐。
5. 将螺栓插入螺栓孔并将其拧紧至指定扭矩。

请记住遵循行业标准和指南进行正确安装，并确保搭接短端和法兰符合特定的应用要求。

短端制造标准

• ASTM ASME A/SA 403 认证
• MSS SP43 和 SP75 ANSI B16。9
• ANSI B16。28 ASTM A815 ASTM B363 B366
• DIN2605 DIN2615 DIN2616 DIN2617
• GB12459GB13401
• JIS2313

规格

• 等级：ASME / ASTM SA / A234
• 材料：
• 不锈钢，316/316L 不锈钢，304/304L 不锈钢和铬钼
• 碳钢

技术规格

• 厚度基于 ASME B16.48 规范，或者产品可以根据客户规格制造。
• 标准表面光洁度为 125-250 RMS 锯齿状光洁度。
• 可根据要求提供其他饰面。
• c/w 用于防锈剂目的的碳钢产品的标准车间底漆。
• 尺寸：提供各种尺寸和厚度

搭接法兰最常用于碳钢和低温碳钢，因为它的成本低于将因服务润湿的短端，并且它必须是合适的钢种。如果螺栓孔的方向和对齐是唯一的问题，那么为了标准化，则短端和搭接法兰可以是相同的材料。

短端最常见的材料等级是 ASTM A403 / ASME SA403（不锈钢短端）。参考欧盟材料，最常见的等级是 DIN 1.4301、DIN1.4306、DIN 1.4401、DIN 1.4404。

短端 MSS SP-43 的尺寸公差

MSS标准是常规长度短端，是法兰行业最常用的标准。常见问题解答（常见问题）

搭接短管端在各个行业中发挥着至关重要的作用，为需要频繁拆卸的管道连接提供了实用且经济高效的解决方案。

1. 问：搭接短端可以与任何类型的法兰一起使用吗？
   答：搭接短端设计用于搭接法兰，确保兼容性和易于拆卸。

2. 问：搭接短端拆卸后可以重复使用吗？
   答：是的，如果搭接短端在拆卸后保持良好状态，则可以重复使用，使其成为管道连接的经济高效的选择。

3. 问：搭接短端适合高压应用吗？
   答：搭接短端通常用于中低压应用。对于高压系统，其他类型的管件可能更合适。

4. 问：搭接短管端可以与不同材质的管道一起使用吗？
   答：是的，搭接短端可与各种材料制成的管道一起使用，从而在不同的管道系统中提供多功能性。

5. 问：搭接短端是否需要任何特殊工具来组装和拆卸？
   答：搭接短端可以使用基本手动工具轻松组装和拆卸，使其用户友好且方便维护任务。

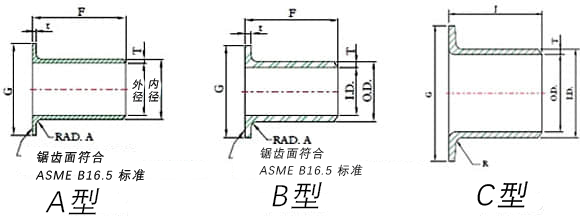

短端的类型

短端以三种不同的方式提供，A、B 和 C 型。A 型和 B 型短端类似于锻造配件，例如弯头和三通，C 型短端采用定制尺寸。短端有三种不同的类型和两种标准长度。

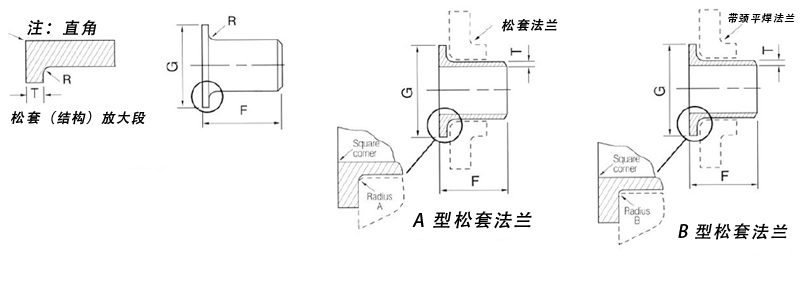

“A”型：这种类型是为适合搭接法兰而生产和加工的。短端和搭接法兰的配合面具有匹配的轮廓和表面。A型短管端部搭接厚度为>=所连接管道的最小壁厚。短端和搭接法兰的外侧具有匹配的轮廓和表面。A型短管端部搭接厚度为>=所连接管道的最小壁厚。A 型的外角具有容纳搭接法兰的半径，而内角是方形的。

“B”型：这种类型的短端适用于用作搭接法兰的标准滑套法兰。B型短端的搭接厚度为>=连接管的最小WT。这些类型的短端的搭接通常具有锯齿状面。为确保紧密连接，需要在法兰的内径侧进行倒角。

“C”型：最后一种类型既可以与搭接法兰一起使用，也可以与滑套背衬法兰一起使用，并且由管道制成。C 型短端的搭接呈扩口状，搭接厚度为连接管 WT 的 75%。C 型具有较短的圆角外半径，能够容纳任何备用法兰。

“CS”型：这种类型与“C”类似，不同之处在于搭接面在制造过程中加工了同心锯齿。

常见类型和长度

管道系统中常用的短端主要有两种类型：

1. 长花纹短端：与其所连接的管道相比，长图案短端的长度更长。它设计用于标准搭接法兰。长图案使搭接法兰更容易对准和焊接，使其适合需要频繁拆卸的应用。
2. 短图案短端：短图案短端的长度与它所连接的管道相似。它与滑套法兰一起使用，其中短端在管道上滑动并焊接到位。短花型短端非常适合空间有限且法兰需要靠近管道末端的应用。

长花型和短花型短端均有多种材料可供选择，例如不锈钢、碳钢、合金钢等，使其适合不同的工业应用。它们为将管道连接到管道系统中的法兰提供了经济高效且可靠的解决方案。

短端尺寸和重量

ASME B16.9 – 对焊管件和 MSS-SP-43（JIS B2312、JIS B2313 也可能适用）涵盖了尺寸和制造公差。

短端有三种标准长度，MSS SP43 或 ANSI B16.9 短型和长型。短花型短端主要用于300级至600级及以上的法兰。除了这些标准类型外，最终用户和承包商还可以要求具有非标准长度的短端，以满足特定项目的要求。这当然需要额外付费。

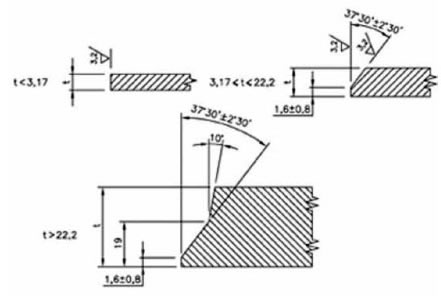

端部/面搭接精加工

ASME B16.25 端焊坡口，如右

可以订购以下类型的端：

斜端（通常为 ASME B16.25）、
方端、
法兰端
、Victaulic 凹槽、
螺纹端（仅限外螺纹）

工业应用

短端广泛应用于石油、化工、电力、天然气、冶金、造船和建筑等行业。它由优质原材料制成，有多种尺寸和设计可供选择。

电力行业

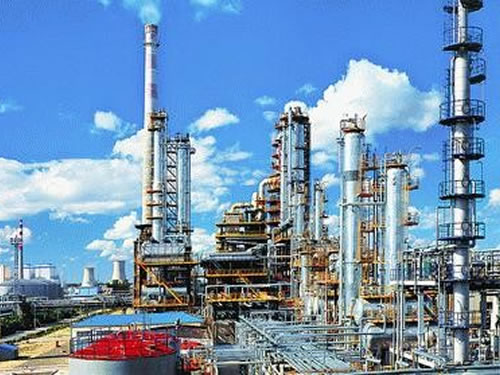

石化行业

仪器仪表和电子

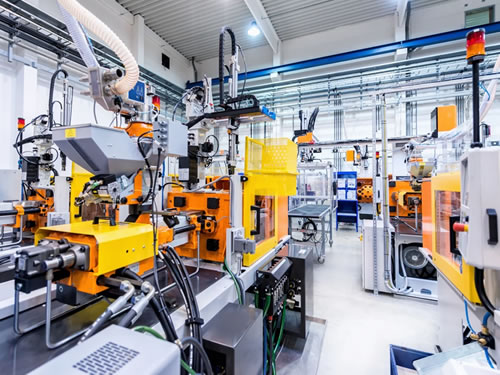

机械设备

造船制造

海洋工程

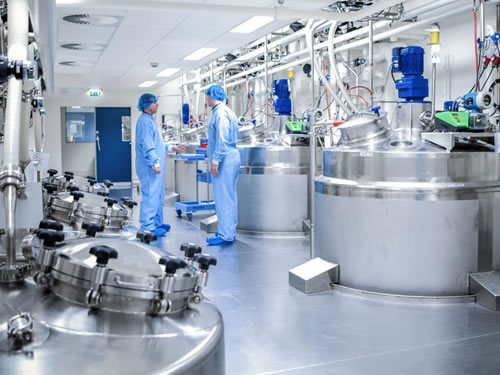

食品和药品

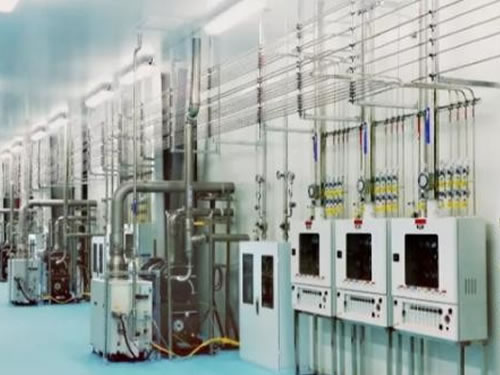

清洁气体

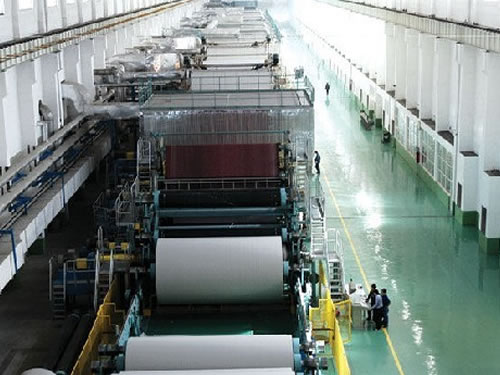

造纸行业

车辆交通

环境管理

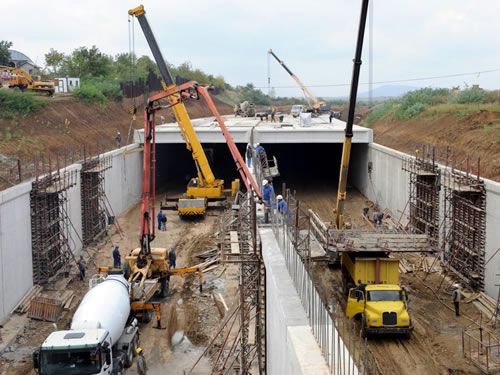

市政工程

使用短端有以下两个优点：

短端广泛应用于石油、化工、电力、天然气、冶金、造船和建筑等行业。它由优质原材料制成，有多种尺寸和设计可供选择。与使用标准法兰相比，短端和背衬法兰的组合是连接管道的另一种方式。

90° 横向星形 R500 DN150 出口到菲律宾，带搭接法兰

此解决方案用于以下典型方案：

• 首选旋转后法兰的应用（便于螺栓连接）
• 采用昂贵材料的管道，如不锈钢、双相、超奥氏体（例如 6Mo）、镍合金、钛和锆：事实上，在此类管道中使用短端有助于最终用户和 EPC 承包商减少法兰接头的总重量及其总成本（例如：在不锈钢管道中，可以使用碳钢背衬法兰代替标准不锈钢法兰——因为它们不会与管道输送的流体接触——“未润湿材料”）

Stu 折弯几何形状

在管道系统中，短端是用于连接不同材料和尺寸管道的关键部件。它提供了一种方便且经济高效的解决方案，无需焊接即可实现无泄漏接头。在本文中，我们将探讨短端的几何形状、类型和应用，阐明它们在各个行业和项目中的重要性。

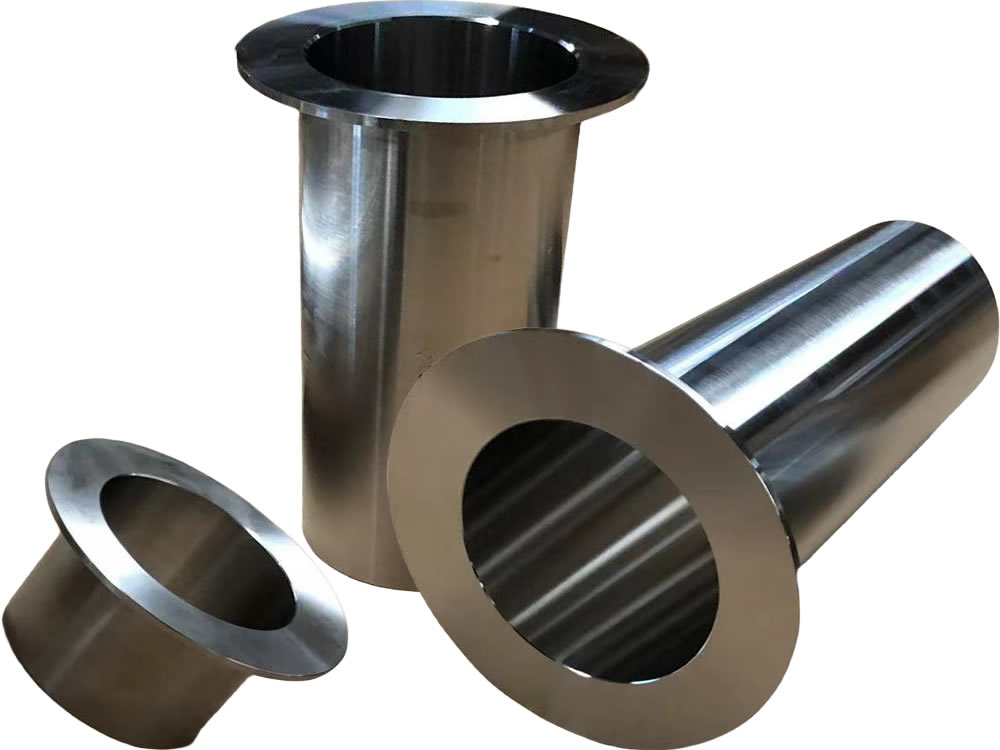

短管端，本质上是一根短长度的管道，其一端向外张开，另一端准备焊接到具有相同公称管道尺寸 （NPS）、材料和相似壁厚的管道上。搭接法兰，它是一种环形背衬法兰，其几何形状与滑套法兰非常相似。

短端是由两个部件组成的机械接头。

这种类型的法兰连接也称为“Van Stone”或“Vanstone 喇叭圈”，但这是一个历史术语，很少在技术或商业上使用。

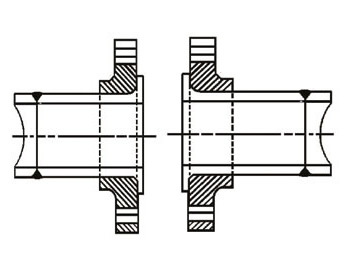

短端组件

对于带喷漆的碳钢法兰的包装，我们会使用气泡膜来保护喷漆。对于未喷漆或长期运输上油的法兰，我们建议客户使用防锈纸和塑料袋以防止生锈。

短端和搭接法兰可以按照以下过程组装：

• 搭接法兰滑过并滑到短端法兰上。
• 然后使用经批准的焊接将短端法兰焊接到管轴上。程序规范 （WPS），由合格的焊工编写。搭接法兰，背衬法兰，可以围绕短端旋转，短端现在连接到管道线轴上。
• 搭接法兰的螺栓孔现在可以与具有相同 ASME 指定额定值和 NPS 的配合法兰的螺栓孔定向并对齐。
• 搭接法兰可以与 ASME B16.5、对焊、滑套、螺纹、承插焊、另一种搭接法兰覆盖的任何法兰配合。

它还可以与具有兼容螺栓尺寸的预制板法兰配合。

这意味着，而不是

双相短端和双相搭接接头，您可以有双相短端和碳钢搭接法兰。

或者你可以有不锈钢短端和碳钢搭接法兰。还有其他双金属组合可以产生商业上更便宜的法兰组件。

近年来，双相/不锈钢和碳钢之间的价格差异已经缩小，这种做法在大型项目上变得不那么普遍，但成本差异始终存在（NPS 越高，管道/管道系统的长度越高，节省的成本就越高）。另一方面，单个部件（即对焊法兰）的仓储成本比搭接头和短端的仓储成本需要更少的货架空间。最终用户和承包商应考虑所有这些因素，确定使用短端的实际便利性，一般来说，商业优势仍然有效，并且可能适合某些情况，特别是在“棕地”改造中。
