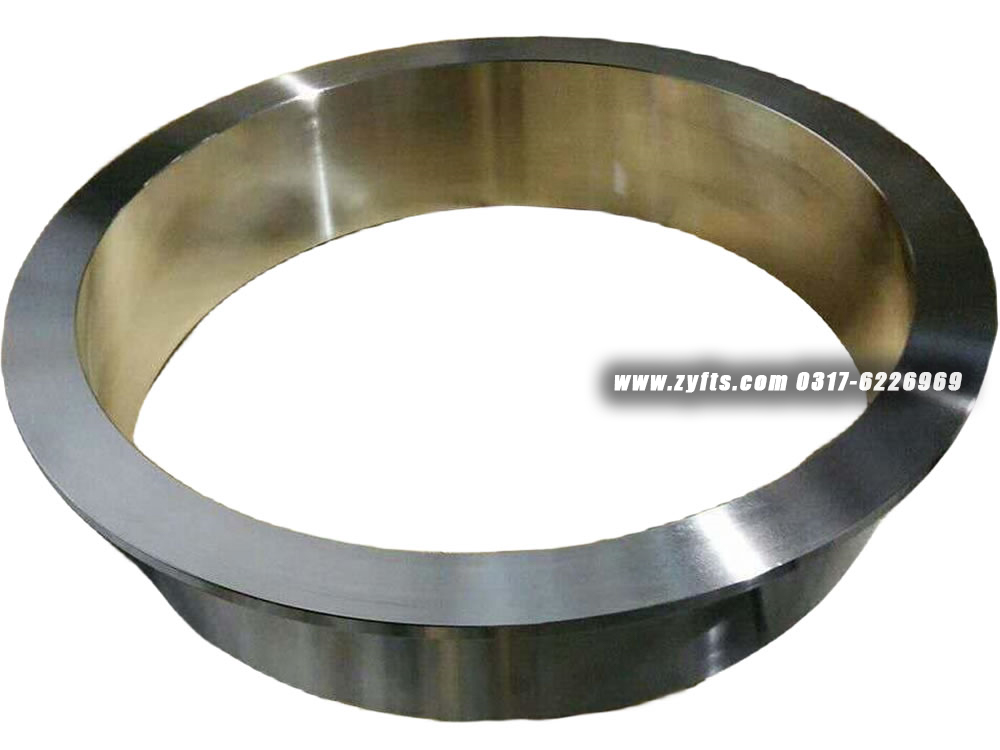

承插短管

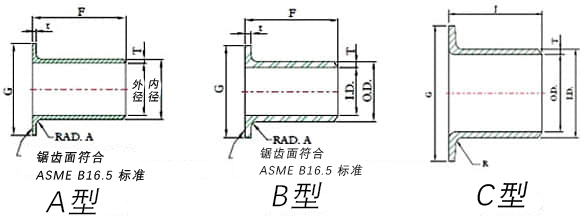

短端的类型

短端以三种不同的方式提供，A、B 和 C 型。A 型和 B 型短端类似于锻造配件，例如弯头和三通，C 型短端采用定制尺寸。

短端有三种不同的类型和两种标准长度。

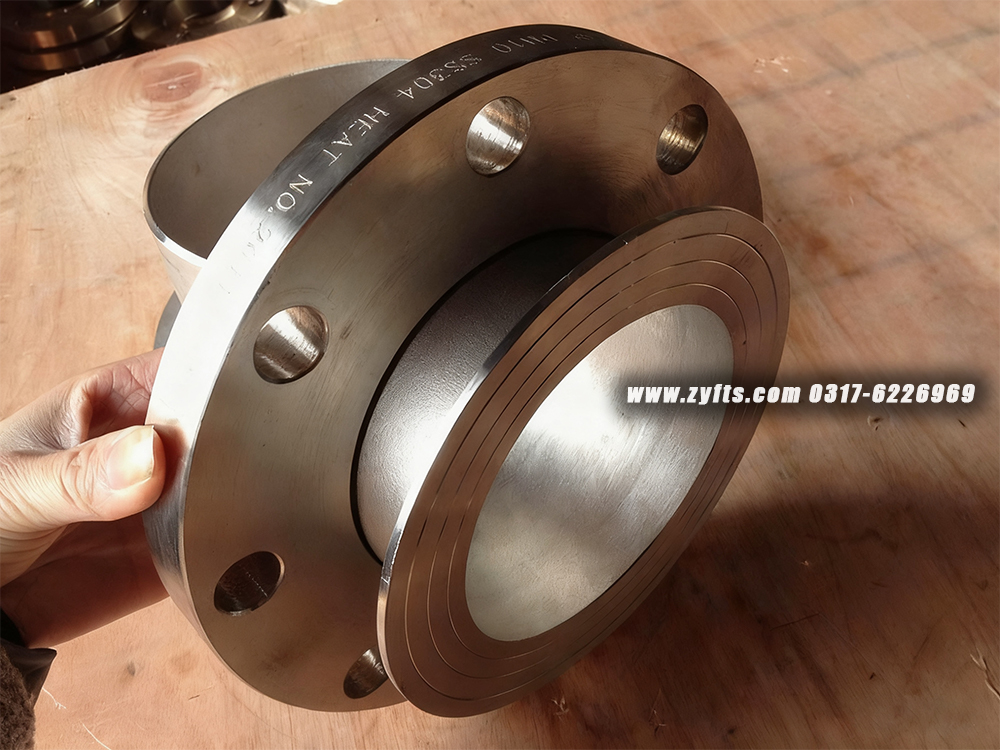

“A”型：此类型是为适合搭接法兰而生产和加工的。短管端和搭接法兰的配合面具有匹配的轮廓和表面。A 型短管端部的搭接厚度为 > = 连接管道的最小壁厚。短管端的外侧和搭接法兰具有匹配的轮廓和表面。A 型短端的搭接厚度为 > = 连接管道的最小壁厚。A 型的外角具有容纳搭接法兰的半径，而内角是方形的。

“B”型：这种类型的短端适用于充当搭接法兰的标准滑套法兰。B 型短端的搭接厚度为 >= 连接管的最小重量。这些类型的短端的搭接通常具有锯齿面。为确保紧密连接，需要在法兰的内径侧进行倒角。

“C”型：最后一种类型既可以与搭接接头一起使用，也可以与滑套背衬法兰一起使用，并且由管道制成。C 型短端的搭接是扩口的，搭接厚度是连接管 WT 的 75%。C 型具有较短的圆角外半径，能够容纳任何支撑法兰。

“CS”型：这种类型与“C”类似，不同之处在于搭接面在制造过程中加工了同心锯齿。

常见类型和长度

管道系统中常用的短端主要有两种类型：

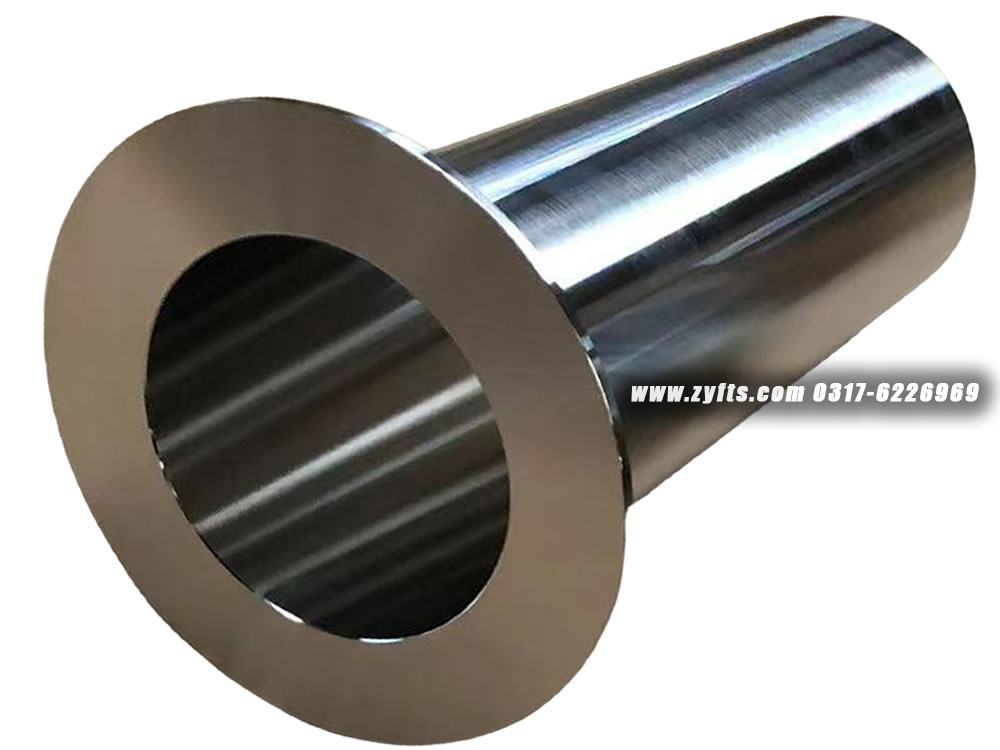

1. 长花型短端：与其所连接的管道相比，长花型短端的长度更长。它设计用于标准搭接法兰。长花纹使搭接法兰更容易对准和焊接，使其适合需要频繁拆卸的应用。

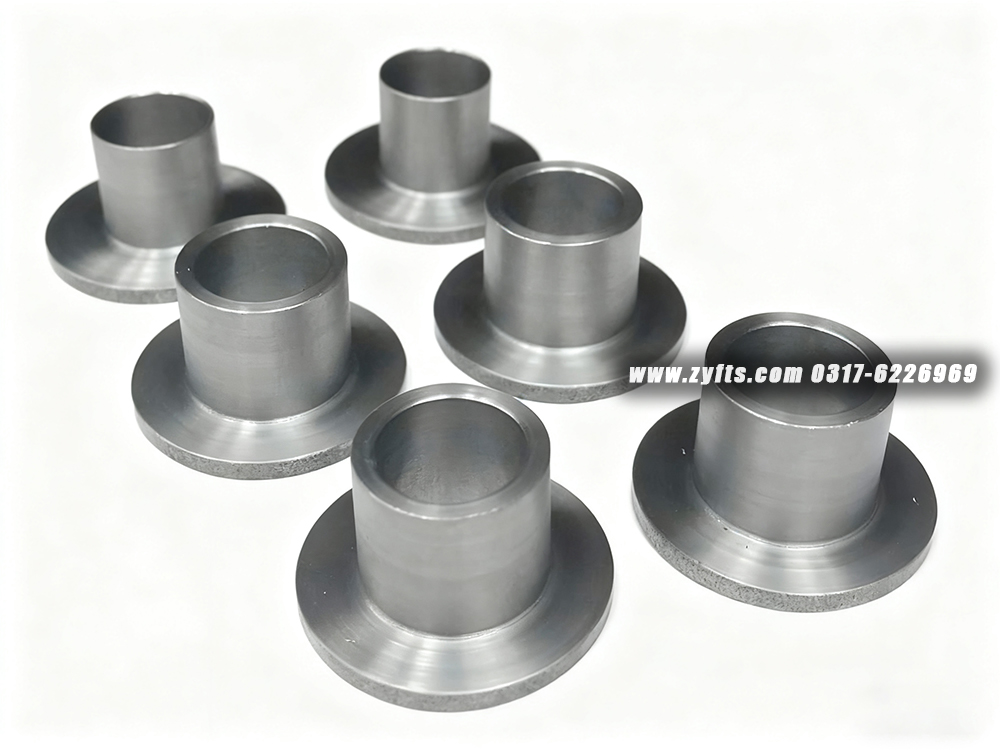

2. 短型短端：短型短端的长度与其所连接的管道相似。它与滑套法兰一起使用，其中短端在管道上滑动并焊接到位。短型短端非常适合空间有限且法兰需要靠近管道末端的应用。

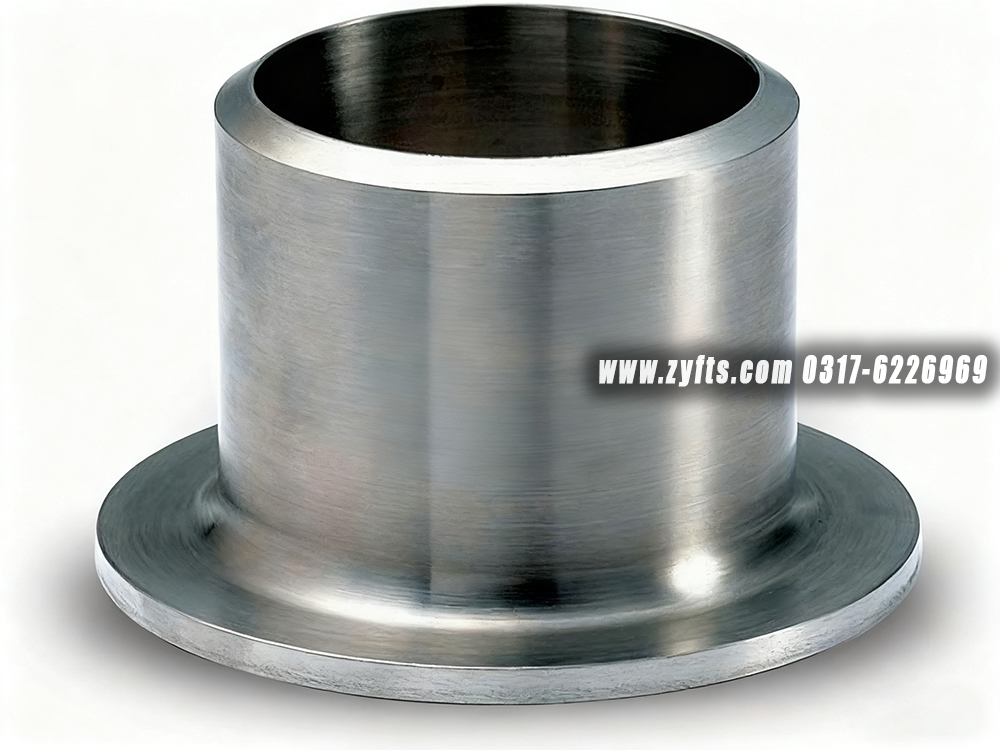

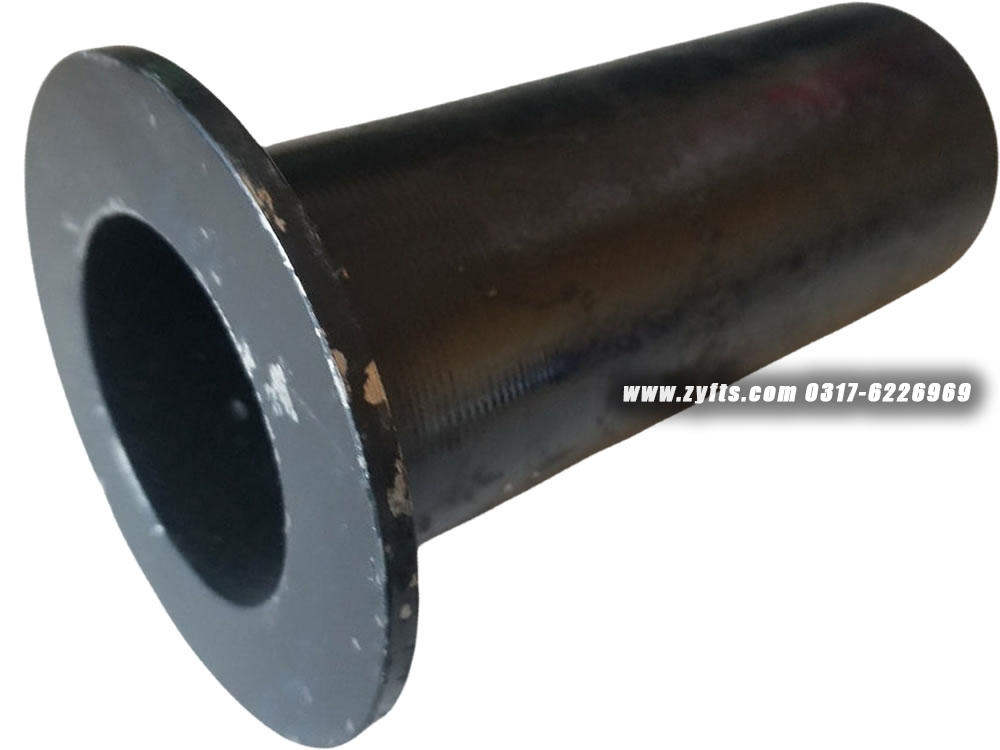

长花型和短花型短端均有不锈钢、碳钢、合金钢等多种材料可供选择，适合不同的工业应用。它们为管道系统中的管道与法兰连接提供了经济高效且可靠的解决方案。

短端尺寸和重量

ASME B16.9 – 对焊管件和 MSS-SP-43（JIS B2312、JIS B2313 也可能适用）涵盖了尺寸和制造公差。

短端有三种标准长度，MSS SP43 或 ANSI B16.9 短型和长型。短型短端主要用于 300 级至 600 级及以上的法兰。除了这些标准类型外，最终用户和承包商还可以要求具有非标准长度的短端以满足特定项目的要求。这当然需要额外付费。

端部/面搭接精加工

ASME B16.25 端焊坡口，如右

可以订购以下类型的端：

斜端（通常为 ASME B16.25）、
方端、
法兰端
、Victaulic 凹槽、
螺纹端（仅限外螺纹）

用法

• 市政给排水领域
  • 用于城市地下给排水管网的连接，将不同长度或不同规格的管道通过承插短管连接成完整的输水或排水系统。例如在老旧管网改造中，可利用承插短管连接新管与旧管，实现管网的延伸或修复。
  • 适用于一些对密封性要求较高的区域，如居民区、商业区的给排水管道连接，能有效防止漏水，保障用水和排水的正常运行。
• 建筑给排水领域
  • 在建筑内部的给排水系统中，用于卫生间、厨房等区域的管道分支或连接。比如从主水管通过承插短管分出支管到各个用水器具，如水龙头、马桶等。
  • 对于一些需要经常检修或更换的管道段，承插短管的连接方式便于拆卸和安装，可提高维护效率。
• 工业管道领域
  • 在化工、制药等工业生产中，用于输送腐蚀性或有特殊要求的介质的管道连接。承插短管的密封性能较好，能防止介质泄漏，保障生产安全。
  • 可用于一些小型设备的管道连接，如反应釜、储罐等的进出料管道，实现设备与主管道的连接。
• 农业灌溉领域
  • 用于农业灌溉系统的管道连接，将水源通过承插短管连接的管道输送到农田的各个灌溉区域，实现水资源的合理分配。
  • 在一些小型灌溉工程中，承插短管便于安装和维护，能适应农田地形的变化，满足不同灌溉需求。

标准

由于管件涵盖了管件尺寸的几个方面，因此这里只能给出最常见的管件尺寸。应用最多的版本是 90° 长半径和 45° 弯头，而如果空间太小，则应用 90° 短半径弯头。180°弯头的功能是通过180°改变流动方向。LR 和 SR 类型的中心到中心尺寸都是匹配的 90° 弯头的两倍。这些配件通常用于毛皮或其他加热或冷却装置。

下面列出了一些适用于对焊配件的标准。许多组织，如 ASME、ASTM、ISO、MSS 等，都制定了非常完善的对焊管件标准和规范。设计人员始终有责任确保他们在设计过程中遵循适用的标准和公司规范（如果有）。

一些广泛使用的管件标准如下：

1. ASTM 国际美国测试与材料协会

   这是世界上最大的自愿标准制定组织之一。它最初被称为美国材料与试验协会 （ASTM）。

   1. ASTM A105/A105M – 管道应用用碳钢锻件规范
   2. ASTM A234/A234M – 中高温用锻碳钢和合金钢管件规范
   3. ASTM A403/A403M – 锻造奥氏体不锈钢管件规范
   4. ASTM A420/A420M – 低温使用用锻造碳钢和合金钢管件标准规范

2. AWWA：美国水务协会

   AWWA 关于 – 美国水务协会成立于 1881 年，是最大的非营利性、科学和教育协会，致力于管理和处理水这一世界上最重要的资源。

   1. AWWA C110 – 球墨铸铁和灰铸铁配件，3 英寸至 48 英寸（75 毫米至 1200 毫米），用于水和其他液体
   2. AWWA C208 – 装配式钢制水管件尺寸

3. ANSI 美国国家标准协会

   ANSI 是一个私人非营利组织。其主要职能是管理和协调美国自愿标准化和合格评定体系。它为制定美国国家标准提供了一个论坛。ANSI 分配“附表编号”。这些编号对不同压力用途的壁厚进行分类。

4. MSS 标准：制造商标准化协会

   阀门和管件行业制造商标准化协会 （MSS） 是一个非营利性技术协会，旨在开发和改进行业、国家和国际规范和标准：阀门、阀门执行器、阀门改装、管件、管吊架、管道支架、法兰和相关密封件

   1. MSS SP-43 – 锻造不锈钢对焊管件，包括参考其他耐腐蚀材料
   2. MSS SP-75 – 高测试锻造对焊管件规格
   3. MSS SP-73 – 铜和铜合金压力接头的钎焊接头
   4. MSS SP-83 – 3000 级钢管接头，承插焊和螺纹
   5. MSS SP-97 – 整体增强锻造分支出口配件 — 承插焊、螺纹和对焊端
   6. MSS SP-106 – 铸铜合金法兰和法兰管件 125、150 和 300 级
   7. MSS SP-119 – 工厂制造的锻造喇叭端承插焊配件

5. “标准”和“代码”之间的区别

   管道规范意味着各种管道和管道系统的设计、制造、材料使用、测试和检查的要求。它具有代码定义的有限管辖权。另一方面，管道标准意味着管件的应用设计和施工规则以及要求，如适配器、法兰、套筒、弯头、活接头、三通、阀门等。与代码一样，它也有标准定义的有限范围。

6. 影响标准的因素

   管件的“标准”基于以下某些因素：

   1. 压力-温度额定值
   2. 大小
   3. 设计
   4. 涂料
   5. 材料
   6. 标记
   7. 端部连接
   8. 尺寸和公差
   9. 线程
   10. 花纹锥度等

7. BSP英标管

   BSP 是英国管件标准。这是指一系列标准螺纹类型，用于通过外螺纹（外螺纹）与内螺纹（内螺纹）配合来互连和密封管端。这已被国际采用。它也称为英国标准管锥螺纹 （BSPT） 或英国标准管平行（直）螺纹 （BSPP）。虽然 BSPT 仅通过螺纹实现压密连接，但 BSPP 需要密封圈。

8. JIS日本工业标准

   这是日本工业标准或用于日本管道、管材和管件的工业活动的标准，并通过日本标准协会发布。

9. NPT 国家管螺纹

   国家管螺纹是美国标准直 （NPS） 螺纹或锥形 （NPT） 螺纹。这是美国最流行的管件标准。NPT 管件基于管件的内径 （ID）。

10. 螺栓和螺母

    我们是法兰螺栓和螺母的制造商，并提供高质量的产品

    1. A193 = 本规范涵盖用于高温或高压工况或其他特殊用途应用的压力容器、阀门、法兰和配件的合金和不锈钢螺栓材料。
    2. A320 = 低温使用用合金钢和不锈钢螺栓材料的标准规范。
    3. A194 = 许多不同材料类型螺母的标准规格。

11. AN 在这里，“A”代表陆军，“N”代表海军

    AN 标准最初是为美国军方设计的。无论何时，管件是 AN 管件，都意味着管件是在管件的外径上测量的，即以 1/16 英寸的增量。

    例如，AN 4 接头是指外径约为 4/16“ 或 1/4” 的接头。需要注意的是，近似很重要，因为外径不是与等效 NPT 螺纹的直接配合。

12. 破折号 （-） 大小

    仪表板尺寸是用于指代软管内径的标准。这用两位数字表示尺寸，该数字表示以十六分之一英寸为单位的相对 ID。这也可以与 AN 接头互换使用。例如，破折号“8”接头表示 AN 8 接头。

13. ISO国际标准化组织

    ISO是国际标准化组织的工业管材、管材和管件标准和规范。ISO 标准已编号。它们的格式如下：

    “ISO[/IEC] [IS] nnnnn[：yyyy] Title”，其中

    1. nnnnn：标准编号
    2. yyyy：发布年份，以及
    3. 标题：描述主题

14. 通用标准

    标准	规范
    ASTM A234	中高温用锻碳钢和合金钢管件标准规范
    ASTM A420	低温服役用锻造碳钢和合金钢管件标准规范
    ASTM A234 WPB	ASTM A234 WPB是指特定等级的碳钢管件，广泛用于压力管道和压力容器制造，在中温和高温下使用。
    ASME B16.9	ASME B16.9 标准涵盖了尺寸为 NPS 1⁄2 至 NPS 48（DN 15 至 DN 1200）的工厂制造的锻造对焊管件的外形尺寸、公差、额定值、测试和标记。
    ASME B16.28	ASME B16.28 标准涵盖了锻造碳钢和合金钢对焊短半径弯头和回位的额定值、外形尺寸、测试、公差和标记。
    MSS SP-97	MSS SP-97 标准实践涵盖对焊、承插焊和螺纹型 90 度整体增强锻造分支出口管件的基本尺寸、光洁度、公差、测试、标记、材料和最低强度要求。
    ASTM A403	锻造奥氏体不锈钢管件标准规范。

15. 适用于所有应用领域的广泛品种

    从	在	ASME的
    圣 35.8 I 圣 35.8 III 15 Mo 3 13 CrMo 4 4 10 CrMo 9 10 圣 35 N 圣 52.0 圣 52.4	P235GH-TC1 P235GH-TC2 16Mo3 13CrMo4-5 10CrMo9-10 X10CrMoVNb9-1 P215NL P265NL L360NB L360NE P355N P355NL1 P355NH	WPB WPL6 WPL3 WPHY 52 WP11 WP22 WP5 WP9 WP91 WP92

交货

对配件进行目视检查，以检查任何表面缺陷。检查管件主体和焊缝是否有任何可见的表面缺陷，例如凹痕、模痕、孔隙、底切等。根据适用标准进行验收。从仓库到您身边，我们既要速度更要靠谱！全程追踪物流、品质护货不马虎，每一次交付都较真 “说到做到”，让客户更快 更满意的拿到心仪货品

包装

对于带喷漆的碳钢法兰的包装，我们会使用气泡膜来保护喷漆。对于未喷漆或长期运输上油的法兰，我们建议客户使用防锈纸和塑料袋以防止生锈。后期我们会根据客户的要求和实际情况 细致包装 保证客户收到完整的产品
