碳钢弯头

基于方向角度的弯头类型

根据管道的流体流动方向，弯头可以分为不同的度数，如45度、90度、180度，是最常见的弯头。还有一些特殊管道的 60 度和 120 度弯头。该度数仅表示流体流经所述弯头后将发生变化的角度。

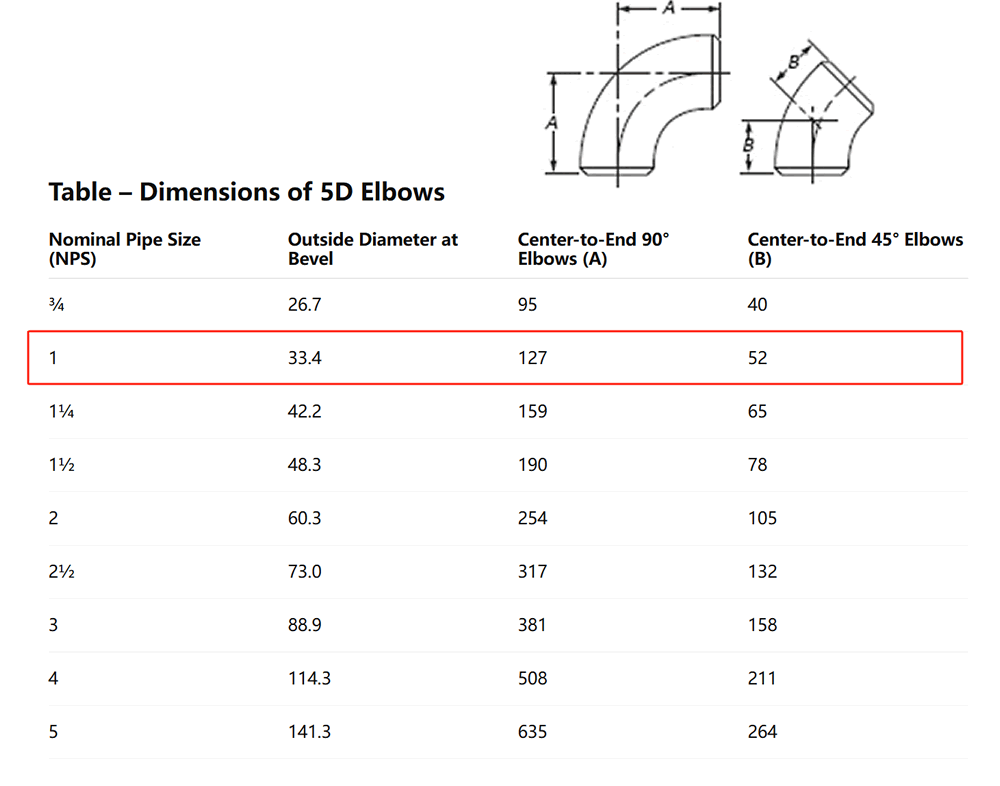

什么是 5D 弯头？

焊接弯头 5D（半径二又半直径）用于转移管道的流动。5D 焊接弯头可用于输送颗粒材料和粉末。在法国，这种肘部也被称为 coude grand 人造丝。

基于长度和半径的弯头类型

弯头分为两组，定义了流动流体改变方向的距离;一端到另一面的中心线。这称为“中心到面”距离，相当于弯头弯曲的半径。

如果半径与管道直径相同（中心到面尺寸为 1.0 X 直径），则称为短半径弯头（SR 弯头），通常用于低压和低速管道或间隙是主要问题的狭窄区域。如果半径大于管道直径（中心到面尺寸为 1.5 X 直径），则我们称其为用于高压和高流量管道的长半径弯头 （LR 弯头）。

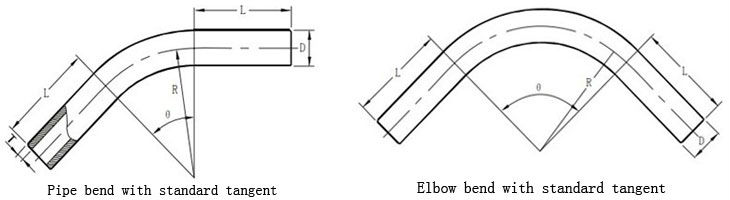

弯头分为其曲率半径，可分为长半径弯头和短半径弯头。长半径弯头是指曲率半径等于1.5倍的管子的外径，即R=1.5D。短半径弯头意味着其曲率半径等于管子的外径，即 R = D。其中 D 是弯头的直径，R 是曲率半径。正常使用半径长度有时为了减少阻力损失或弯头磨损，会使用弯曲半径较大的弯头（其实不叫弯头）;当安装位置有限制时，将使用短半径弯头。

长半径弯头 VS 短半径弯头

什么时候选择长半径弯头还是短半径弯头？

工艺安装的管材尺寸有两种，即管材外径和公称尺寸。D、DN，是指管道的公称尺寸。它不代表管道的内径或管道的外径。它是设计和使用的标称尺寸。弯头为弯头，制造方法分为推弯头、挤压弯头和焊接斜接弯头。结构长度为1.0D、1.5D、2.0D。

目前，我国在这方面实施的规范有公制和英制两种。例如：1.5D钢无缝弯头，DN100外径¢108和¢114.3，实际结构长度L152，DN200外径¢219和¢216.3，实际结构长度L302。在使用中，长半径弯头（R=15DN）：一般情况下，应优先选择;短半径弯头 （R = 1.0DN）：主要用于尺寸有限的应用。其高工作压力不应超过同规格长半径弯头的0.8倍。

弯头（R=nDN）：用于调节介质在弯曲处的冲刷和动能，可用于R=3DN、6DN、10DN、20DN。根据制造方法的不同，分为推弯头、挤压弯头和焊接斜接弯头。

推弯和挤压弯头：常用于介质条件严格的中小型管道上的斜接弯头焊接：常用于介质条件适中的大尺寸管道，弯曲半径不小于其公称直径。1.5倍。当斜接弯头斜接角大于450时，不宜用于剧毒、易燃介质管道，或因温度变化而承受机械振动、压力脉动和交变载荷的管道上。

那么我们如何购买合格的弯头呢？检测弯头的后弧度：无缝的弯头检测后弧度的厚度是一项重要的任务。许多大型管弯头厂家或对后弧进行严格的工程检验是必须的。关系到管道运行的安全性和稳定性。

大家都知道，无缝钢管和无缝弯头都是受压的，也就是运行时压力很大。一般情况下，设计安装的无缝弯头厚度的安全系数约为六倍。比如219*8的无缝弯头，管道介质是普通水，温度通常不高于一百摄氏度，而爆破这样的无缝弯头所需的压力在300公斤左右，也就是说，管道内部的压力需要达到PN30，无缝弯头就会被爆破， 而这个肘部的作压力大概也差不多了。估计最高不会超过PN6.4，当然一般在PN4.0左右。随着管道的腐蚀，无缝弯头也会受到不同程度的腐蚀。为了保证其安全运行，大修的必要性也很大。

目前制作无缝弯头的工艺会导致后弧变薄的现象。一般情况下，嘴的壁厚会比后弧薄两毫米左右。即使后弧变薄，常见的厚度和压力也不会变薄。会有太多的安全隐患，因为直到肘部发生危险事故才更换肘部。但作为一个严谨的工程，有什么不一样的，管道内部的介质也负责，不仅仅是水。可能有油污或其他杂质，温度高，压力大，后弧的厚度作为薄弱点决定了无缝弯头的寿命。因此，检测后弧的重要性自然很大。使用测厚仪，直接读取弯头处一个点的厚度。

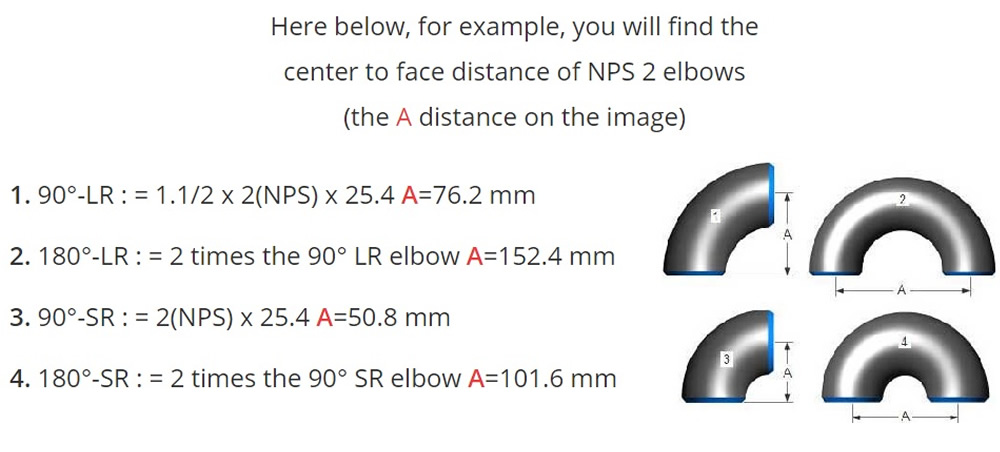

短半径 （SR） 或长半径 （LR） 是什么意思？

您经常会听到 SR45 弯头或 LR45 弯头。45或90是指对焊管件改变流动方向的弯曲角度。长半径弯头（LR 90 弯头或 LR 45 弯头）的弯管将是管道尺寸的 1.5 倍。因此，6 英寸 LR 90 的弯曲半径为 1.5 x 标称管道尺寸。短半径弯头（SR45 或 SR90）的弯管与管件尺寸相等，因此 6 英寸 SR 45 的弯曲半径为 6 英寸标称管道尺寸。

什么是 3R 或 3D 弯头管件？

首先，术语 3R 或 3D 是同义词。3R 对焊弯头的弯曲半径是标称管道尺寸的 3 倍。3R 弯头比 SR 或 LR 接头更光滑。

基于与管道连接的弯头类型

根据与管道的连接，弯头可分为对焊弯头、承插焊弯头和螺纹弯头。

基于结构材料的弯头类型

不锈钢弯头：ASTM A403 WP Gr. 304、304H、309、310、316、316L、317L、321、347、904L

碳钢弯头：ASTM A 234、WPB、WPBW、WPHY 42、WPHY 46、WPHY 52、WPH 60、WPHY 65 和 WPHY 70。

低温碳钢弯头：ASTM A420 WPL3、A420 WPL6

合金钢弯头：ASTM/ASME A/SA 234 Gr. WP 1、WP 5、WP 9、WP 11、WP 12、WP 22、WP 91

双相钢弯头：ASTM A 815、ASME SA 815 UNS NO S31803、S32205。沃克斯托夫编号 1.4462

镍合金弯头：ASTM/ASME SB 336 UNS 2200（镍 200）、UNS 2201（镍 201）、UNS 4400（蒙乃尔合金 400）、UNS 8020（合金 20/20 CB 3、UNS 8825 铬镍铁合金 （825）、UNS 6600（铬镍铁合金 600）、UNS 6601（铬镍铁合金 601）、UNS 6625（铬镍铁合金 625）、UNS 10276（哈氏合金 C 276）

弯头壁厚

肘部最薄弱的点是内半径。ASME B16.9 仅标准化了中心到面尺寸和一些“垂直度”尺寸公差。熔接线位置的壁厚甚至是标准化的，但不是通过弯头的其余部分。该标准规定，最小公差将在管道最小订购壁厚的 12.5% 以内。仅在管接头的端部指定最大公差。

许多对焊弯头（和三通）供应商提供一个更大的厚度，以便在成型后保持足够的壁厚。

钢管弯头涂层

除了制造质量之外，钢管弯头的寿命和可靠性在很大程度上取决于所用涂层的类型和质量。然而，在管道弯头上涂上涂层不仅仅是为了防止腐蚀，还会影响流经管道的均匀性以及防止管道内容物（例如食品或饮用水）污染的需要。我们为钢管弯头提供耐腐蚀涂层服务，我们的涂层服务包括轻油、黑色喷漆、FBE涂层、2层或3层PE涂层、热镀锌。

ASME / ANSI B16.9 尺寸

ASME B16.9 标准涵盖了尺寸为 NPS 1⁄2 至 NPS 48（DN 15 至 DN 1200）的工厂制造的锻造对焊管件的外形尺寸、公差、额定值、测试和标记。

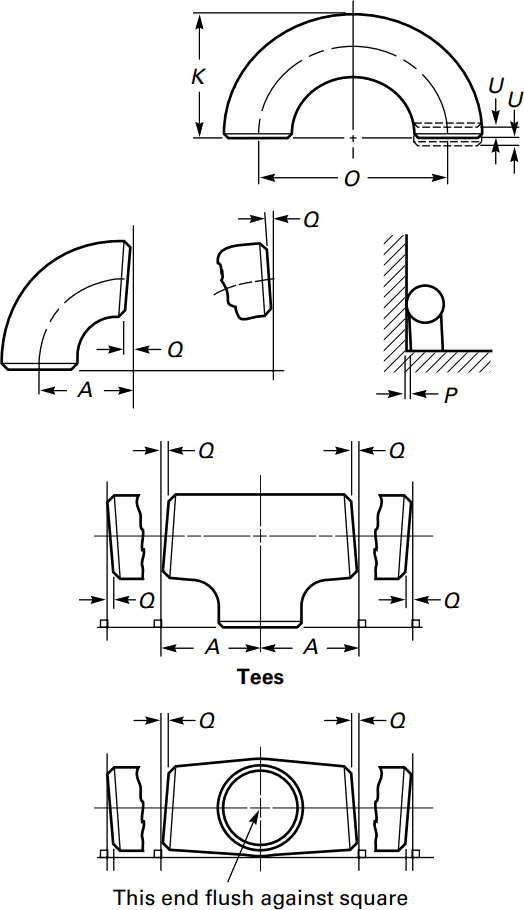

焊接管件的公差

所有尺寸均以英寸为单位。除非另有说明，否则公差相等于正负。

1. 不圆是正负公差的绝对值之和。
2. 此公差可能不适用于需要增加壁厚以满足 ASME B16.9 设计要求的成型管件的局部区域。
3. 内径和末端的标称壁厚由买方指定。
4. 除非买方另有规定，否则这些公差适用于公称内径，公称内径等于公称外径与公称壁厚的两倍之间的差值。

ASME B16.9 管件可在 ASME 锅炉和压力容器规范 （BPVC） 以及 ASME 压力管道规范的管辖范围内使用。参考符合 ASME B16.5 的法兰压力等级，它们可以指定为 150、300、600、900、1500 和 2500 级。ASME B16.9 管件的允许压力等级可以根据 ASME B31 压力管道规范适用部分中规定的规则计算为等效材料的直无缝管。

配件设计

根据 ASME B16.9 制造的对焊管件的设计应通过以下方法之一确定：（a） 压力容器或管道规范中包含的数学分析;（b） 验证测试;（c）通过水压试验进行实验应力分析，以验证实验结果;（d） 详细的应力分析及结果评估。

标准标记

一般ASME B16.9管件应标明以下详细信息：“商标+材料等级+壁厚+尺寸+热号”。例如，“M ASTM A234 WP5 SCH80 6” 385“。使用钢印章时，应
注意标记不够深或不够锋利，以免造成裂纹或将管件的壁厚减少到允许的最小值以下。

材料与制造

ASME B16.9 管件可由多种材料制成，涵盖 （1） 符合 ASTM A234 和 ASTM A420 的碳钢和低合金钢;（2）符合ASTM A403和ASTM A815的奥氏体和双相不锈钢;（3）符合ASTM B366的镍合金;（4）符合ASTM B361的铝合金;（5） 符合 ASTM B363 的钛合金。

管件尺寸公差符合 ASME B16.9：

ASME 美国机械工程师协会

这是世界上制定规范和标准的知名组织之一。
管件的附表号从 ASME/ANSI B16 开始。ASME/ANSI B16标准针对不同管件的各种分类如下：

• ASME/ANSI B16.1 – 1998 – 铸铁管法兰和法兰管件
• ASME/ANSI B16.3 – 1998 – 可锻铸铁螺纹管件
• ASME/ANSI B16.4 – 1998 – 铸铁螺纹接头
• ASME/ANSI B16.5 – 1996 – 管法兰和法兰管件
• ASME/ANSI B16.11 – 2001 – 锻钢管件，承插焊和螺纹
• ASME/ANSI B16.14 – 1991 – 带管螺纹的黑色金属管塞、衬套和锁紧螺母
• ASME/ANSI B16.15 – 1985 （R1994） – 铸青铜螺纹接头
• ASME/ANSI B16.25 – 1997 – 对焊端
• ASME/ANSI B16.36 – 1996 – 孔板法兰等

ASTM 国际美国测试与材料协会

这是世界上最大的自愿标准制定组织之一。它最初被称为美国材料与试验协会 （ASTM）。

• ASTM A105/A105M – 管道应用用碳钢锻件规范
• ASTM A234/A234M – 中高温用锻碳钢和合金钢管件规范
• ASTM A403/A403M – 锻造奥氏体不锈钢管件规范
• ASTM A420/A420M – 低温使用用锻造碳钢和合金钢管件标准规范

AWWA：美国水务协会

AWWA 关于 – 美国水务协会成立于 1881 年，是最大的非营利性、科学和教育协会，致力于管理和处理水这一世界上最重要的资源。

• AWWA C110 – 球墨铸铁和灰铸铁配件，3 英寸至 48 英寸（75 毫米至 1200 毫米），用于水和其他液体
• AWWA C208 – 装配式钢制水管件尺寸

ANSI 美国国家标准协会

ANSI 是一个私人非营利组织。其主要职能是管理和协调美国自愿标准化和合格评定体系。它为制定美国国家标准提供了一个论坛。ANSI 分配“计划编号”。这些数字对不同压力用途的壁厚进行了分类。

MSS 标准：制造商标准化协会

阀门和管件行业制造商标准化协会 （MSS） 是一个非营利性技术协会，旨在开发和改进行业、国家和国际规范和标准：阀门、阀门执行器、阀门改装、管件、管吊架、管道支架、法兰和相关密封件

• MSS SP-43 – 锻造不锈钢对焊管件，包括参考其他耐腐蚀材料
• MSS SP-75 – 高测试锻造对焊管件规格
• MSS SP-73 – 铜和铜合金压力接头的钎焊接头
• MSS SP-83 – 3000 级钢管接头，承插焊和螺纹
• MSS SP-97 – 整体增强锻造分支出口配件 — 承插焊、螺纹和对焊端
• MSS SP-106 – 铸铜合金法兰和法兰管件 125、150 和 300 级
• MSS SP-119 – 工厂制造的锻造喇叭端承插焊配件

“标准”和“代码”之间的区别

管道规范意味着各种管道和管道系统的设计、制造、材料使用、测试和检查的要求。它拥有法典规定的有限管辖权。另一方面，管道标准意味着管件的应用设计和施工规则以及要求，如适配器、法兰、套筒、弯头、活接头、三通、阀门等。与代码一样，它也有标准定义的有限范围。

影响标准的因素

管件的“标准”基于以下某些因素：

• 压力-温度额定值
• 大小
• 设计
• 涂料
• 材料
• 标记
• 端部连接
• 尺寸和公差
• 线程
• 花纹锥度等

BSP英标管

BSP 是英国管件标准。这是指一系列标准螺纹类型，用于通过将外螺纹（外螺纹）与内螺纹（内螺纹）配合来互连和密封管端。这已被国际采用。它也被称为英国标准管锥螺纹 （BSPT） 或英国标准管平行（直）螺纹 （BSPP）。BSPT 仅通过螺纹实现压密接头，而 BSPP 需要密封圈。

JIS日本工业标准

这是日本工业标准或用于日本管道、管材和管件的工业活动的标准，并通过日本标准协会发布。

NPT 国家管螺纹

国家管螺纹是美国标准直 （NPS） 螺纹或锥形 （NPT） 螺纹。这是美国最流行的管件标准。NPT 管件基于管件的内径 （ID）。

螺栓和螺母

我们是法兰螺栓和螺母的制造商，并提供高质量的产品

• A193 = 本规范涵盖用于高温或高压工况或其他特殊用途应用的压力容器、阀门、法兰和配件的合金和不锈钢螺栓材料。
• A320 = 低温使用用合金钢和不锈钢螺栓材料的标准规范。
• A194 = 许多不同材料类型螺母的标准规格。

AN 在这里，“A”代表陆军，“N”代表海军

AN 标准最初是为美国军方设计的。无论何时，管件是 AN 管件，都意味着管件是在管件的外径上测量的，即以 1/16 英寸的增量。

例如，AN 4 接头是指外径约为 4/16“ 或 1/4” 的接头。需要注意的是，近似很重要，因为外径不是与等效 NPT 螺纹的直接配合。

破折号 （-） 大小

仪表板尺寸是用于指代软管内径的标准。这用两位数字表示尺寸，该数字表示以十六分之一英寸为单位的相对 ID。这也可以与 AN 接头互换使用。例如，破折号“8”接头表示 AN 8 接头。

ISO国际标准化组织

ISO是国际标准化组织的工业管材、管材和管件标准和规范。ISO 标准已编号。它们的格式如下：

“ISO[/IEC] [IS] nnnnn[：yyyy] Title”，其中

• nnnnn：标准编号
• yyyy：发布年份，以及
• 标题：描述主题

通用标准

适用于所有应用领域的广泛品种
