什么是长半径弯头？

长半径弯头是一种中心线半径为管道公称直径 1.5 倍的弯头接头。这种设计减少了流体流动中的压降和湍流，使其成为保持流动效率至关重要的应用的理想选择。

长半径弯头的规格

长半径弯头的主要尺寸和特点包括：

• 曲率半径：公称管径（1.5D）的1.5倍。
• 角度：通常提供 45° 和 90° 弯曲，但可以制造定制角度。
• 大小：根据应用需求，范围从小直径（例如 1/2 英寸）到大直径（超过 48 英寸）。
• 材料：常见的材料包括碳钢、不锈钢、合金钢和球墨铸铁，每种材料都是根据温度、压力和耐腐蚀性等因素选择的。

长半径弯头的类型

有几种类型的长半径弯头针对不同的应用量身定制：

• 45° 长半径弯头：提供轻微的方向变化，在需要最少方向调整的应用中非常有用。
• 90°长半径弯头：直角弯曲，通常用于需要平滑方向转换而不影响流动动力学的系统。
• 自定义角度：某些应用可能需要特定的角度，可以定制制造。

大半径弯头的应用

长半径弯头是需要优化流动动力学的行业的关键部件，包括：

• 石油和天然气：用于输送原油、天然气和成品油的管道。
• 石化和化学加工：用于处理各种化学品的工厂。
• 水处理：在需要水和废水顺畅流动的系统中。
• 暖通空调系统：用于大型建筑物的空气分配和通风。
• 发电：用于冷却、蒸汽和水系统。

长半径弯头的主要优点

• 减少流动阻力：较长的弯曲半径最大限度地减少了压降，使其成为高流量系统的理想选择。
• 最大限度地减少侵蚀和腐蚀：通过减少湍流，大半径弯头有助于降低管道内部侵蚀和腐蚀的风险，延长其使用寿命。
• 空间效率：虽然长半径弯头比短半径弯头需要更多的安装空间，但它们提供更高的流动效率，使其在优先考虑平稳流动的应用中更受欢迎。
• 提高系统效率：更平滑的弯曲降低了泵送流体的能源成本，从而提高了整体系统效率。

安装和维护技巧

安装和维护大半径弯头时，请考虑以下事项：

• 正确对齐：确保与管道正确对齐，以避免在连接点处产生不必要的应力。
• 磨损检查：定期检查是否有磨损迹象，特别是在高温高压应用中。
• 材料兼容性：选择适合所输送流体或气体类型的材料，以防止过早降解。

长半径弯头在高性能管道系统中发挥着至关重要的作用，为流体和气体提供高效的流路。它们的设计有助于最大限度地减少压降和湍流，使其成为优先考虑流动效率和耐用性的行业中广泛应用的理想选择。

通常，长半径弯头用于管道，因为与短半径弯头相比，压力损失更小。它比短半径弯头需要更多的空间。

按曲率半径可分为长半径大直径弯头和短半径大直径弯头。按材质可分为碳钢大直径弯头、不锈钢大直径弯头、合金钢大直径弯头。大口径弯头的主要标准有欧标、德标、船用标准、日标、美标等。

90 异径弯头设计用于改变方向并减小管道系统内管道的尺寸。异径弯头省去了一个管件，减少了三分之一以上的焊接。此外，在异径弯头的整个弧度上逐渐减小直径，提供了较低的流动阻力，并减少了水流湍流和潜在内部侵蚀的影响。这些功能可防止管路中出现相当大的压降。

当两端尺寸不同时，接头称为异径弯头或异径弯头。

通常，长半径弯头用于管道，因为与短半径弯头相比，压力损失更小。它比短半径弯头需要更多的空间。

弯头是安装在两段管道或管道之间的管件，以允许改变方向，通常为 180° 或 90° 角，但也有 45° 弯头。端部可以加工用于对焊 （SW） 或承插焊 （SW） 等。

异径弯头的种类

异径弯头有多种类型，例如：

• 90°异径弯头
• 45° 异径弯头
• 135° 异径弯头
• 180°异径弯头等

异径弯头的特点

异径弯头中可用的一些功能如下：

• 通常健康无毒，无污渍和水垢
• 耐高温
• 耐高压
• 采用热焊连接
• 有效防止泄漏
• 优异的隔热性能
• 重量轻，易于搬运和运输
• 光滑的内壁，减少压力损失并提高流速
• 低噪音
• 出色的设计，适合裸露或隐藏安装
• 出色的耐化学腐蚀能力
• 安装简单快捷

钢弯头材料规格

ASTM/ ASME A234 WPB / A860 – MSS-SP-75 WPHY 42 / 46 / 52 / 56 / 60 / 65 / 70弯头

低温钢：A420 WPL3 / A420 WPL6弯头

尺寸范围：1/2 至 56 英寸（DN 15 至 DN 1,400 毫米）、22.5 度、45 度、90 度、180 度

品种分类

碳钢弯头首先分为其曲率半径，可分为长半径弯头和短半径弯头。长半径弯头是指其曲率半径等于管外径的1.5倍，即R=1.5D。短半径弯头意味着其曲率半径等于管子的外径，即 R = 1.0D。（D是弯头的直径，R是曲率半径。D 也可以用折叠来表示。如果根据压力等级有 17 个级别，则与美国管中的标准相同：Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS;Sch80、Sch100、Sch120、Sch140、Sch160、XXS，最常用的是STD和XS。根据弯头的角度，有45°弯头、90°弯头和180°弯头。

曲率半径是多少？

曲率半径是曲线的曲率。平面曲线的曲率定义为曲线上一点的切角与圆弧长度的旋转速率。它由微分定义，它显示曲线偏离直线的程度。曲率的倒数是曲率半径。曲率半径主要用于描述曲线上点的曲率变化程度。

大半径弯头的技术要求

要求曲率半径应控制。例如，如果半径为 1.5D，则曲率半径必须在所需的公差范围内。因为这些管件大多用于焊接，为了提高焊接质量，将端部变成坡口，并保持一定的角度和边缘。这个要求相当严格，边缘的厚度、角度以及偏差范围都被定义了。对大半径弯头的物理尺寸的要求比对管件的要求要多。弯头的表面质量和机械性能与管道几乎相同。为便于焊接，大半径弯头应采用与待连接管道同类材料制成。

ASTM/ ASME A234 WPB / A860 – MSS-SP-75 WPHY 42 / 46 / 52 / 56 / 60 / 65 / 70弯头

低温钢：A420 WPL3 / A420 WPL6弯头

尺寸范围：1/2 至 56 英寸（DN 15 至 DN 1,400 毫米）、22.5 度、45 度、90 度、180 度

品种分类

碳钢弯头首先分为其曲率半径，可分为长半径弯头和短半径弯头。长半径弯头是指其曲率半径等于管外径的1.5倍，即R=1.5D。短半径弯头意味着其曲率半径等于管子的外径，即 R = 1.0D。（D是弯头的直径，R是曲率半径。D 也可以用折叠来表示。如果根据压力等级有 17 个级别，则与美国管中的标准相同：Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS;Sch80、Sch100、Sch120、Sch140、Sch160、XXS，最常用的是STD和XS。根据弯头的角度，有45°弯头、90°弯头和180°弯头。

曲率半径是多少？

曲率半径是曲线的曲率。平面曲线的曲率定义为曲线上一点的切角与圆弧长度的旋转速率。它由微分定义，它显示曲线偏离直线的程度。曲率的倒数是曲率半径。曲率半径主要用于描述曲线上点的曲率变化程度。

大半径弯头的技术要求

要求曲率半径应控制。例如，如果半径为 1.5D，则曲率半径必须在所需的公差范围内。因为这些管件大多用于焊接，为了提高焊接质量，将端部变成坡口，并保持一定的角度和边缘。这个要求相当严格，边缘的厚度、角度以及偏差范围都被定义了。对大半径弯头的物理尺寸的要求比对管件的要求要多。弯头的表面质量和机械性能与管道几乎相同。为便于焊接，大半径弯头应采用与待连接管道同类材料制成。

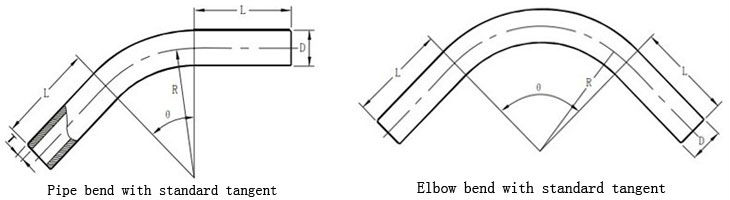

长半径弯头尺寸

长半径弯头是用于改变管道流动方向的管件，同时与短半径弯头相比提供更平缓的曲线。长半径弯头的尺寸根据管道尺寸、材料和行业标准等因素而有所不同。通常，长半径弯头遵循 ASME B16.9 和 ASME B16.11 等标准提供的指南。这些标准定义了以下参数：

1. 公称管道尺寸 （NPS）：管道尺寸名称，对应于管道的内径。
2. 外径 （OD）：管道的实际外径，包括管壁的厚度。
3. 中心到面（C 到 F）：从肘部曲率中心到肘部端面的距离。此尺寸对于在管道系统中定位弯头非常重要。
4. 中心到中心 （C-to-C）：弯头两端中心之间的距离。
5. 半径 （R）：弯头的曲率半径。对于长半径弯头，该半径通常是管道直径的 1.5 倍。
6. 壁厚 （WT）：弯头壁的厚度，影响管件的结构完整性和承压能力。
7. 角度：长半径弯头的标准角度为 90 度，但其他角度（例如 45 度）也可用于特定应用。
8. 材质：弯头的材质，可以是碳钢、不锈钢、合金钢等。
9. 端部连接：端部连接的类型，例如对焊、承插焊、螺纹或法兰。
10. 压力等级：长半径弯头的压力等级取决于材料和结构，应根据管道系统的要求进行选择。

值得注意的是，具体尺寸和公差可能会根据制造商和适用标准的不同而有所不同。工程师和设计师应参考相关标准和规范，以确保在其管道系统中准确选择和安装大半径弯头。

长半径弯头与短半径

长半径弯头是指曲率半径等于1.5倍的管子的外径，即R=1.5D。短半径弯头意味着其曲率半径等于管子的外径，即 R = D。

长半径和短半径 90 有什么区别？

RLS 90 专为高压 HVAC/R 系统（非管道）而设计。RLS 90 的半径是市场上所有弯头中最长的。短半径 90 秒会导致流体减速和系统压力下降。较低的系统压力意味着制冷剂和油不能有效地流过系统。

为什么我们使用长半径弯头？

它提供了两个管道部分之间更平滑的过渡，从而减少了湍流和流路中的障碍物。它减少了弯头的压降，从而减少了能量损失并降低了泵送成本。

1d 和 1.5D 弯头有什么区别？

长半径弯头是指曲率半径等于1.5倍的管子的外径，即R=1.5D。短半径弯头意味着其曲率半径等于管子的外径，即 R = D。其中 D 是弯头的直径，R 是曲率半径。

肘部的半径比是多少？

弯头的半径比是指弯头的曲率半径与其所连接的管道的公称直径之间的比值。这是一个关键参数，有助于定义弯头弯曲的曲率和平滑度。半径比通常表示为“R/D”，其中“R”是曲率半径，“D”是管道的公称直径。

在管弯头的上下文中，根据半径比，通常有两种类型的弯头：

1. 长半径弯头：长半径弯头的曲率半径（R）一般为管道公称直径（D）的1.5倍。因此，长半径弯头的半径比 （R/D） 通常为 1.5。

2. 短半径弯头：在短半径弯头中，曲率半径 （R） 等于管道的公称直径 （D）。因此，短半径弯头的半径比 （R/D） 为 1。

半径比是决定管道系统流动特性、压降和整体效率的关键因素。具有不同半径比的弯头对流体流动、湍流和压力分布有不同的影响。长半径弯头具有较大的曲率，往往会促进更平稳的流动和更低的压降，而短半径弯头由于其更尖锐的弯曲而引入更多的湍流和更高的压降。

工程师和设计师在为特定应用选择合适类型的弯头时，会考虑半径比以及空间限制、流量要求和系统效率等其他因素。

长半径和短半径弯头的公式是什么？

长半径弯头是指曲率半径等于1.5倍的管子的外径，即R=1.5D。短半径弯头意味着其曲率半径等于管子的外径，即 R = D。其中 D 是弯头的直径，R 是曲率半径。

ASTM A420 的化学成分 （%）

笔记：

*对于 WPL6 级，铌的限值在热分析中可增加至 0.05%，在产品分析中可增加至 0.06%。

*由板材或锻件制成的 WPL3 管件可能含有 0.90% 的最大锰。

*由板制成的 WPL8 配件可能含有 0.98% 的最大锰。

ASTM A420 的机械性能

*所有伸长率值均基于标准圆形试样或小比例试样，在 4 D 中最小 %。

ASTM A234 是钢管件的标准规范，包括用于中温和高温服务的碳钢和合金钢材料。

如何购买管弯头？

弯头管件是一种非常重要的管件。当我们谈论弯头时，它指的是一段带有急剧弯曲的管道。弯头是广泛应用于各个工业部门管件的配件配件。弯头经常用于加压应用，并有各种形状和尺寸可供选择，用于不同的应用。弯头是安装在两根长度的管道或管子之间的配件，允许改变方向，通常在 90° 或 45° 方向上。

正确购买弯头需要考虑某些因素。这些因素是：

• 材料
• 大小
• 标准型
• 螺纹式
• 最大限度地保证可靠性能
  • 高压
  • 高冲量
  • 高真空
  • 高振动
  • 高温

大家都知道，管道和无缝弯头都承受着压力，也就是运行时压力很大。一般情况下，设计安装的无缝弯头厚度的安全系数约为六倍。例如219*8的无缝弯头，管道介质是普通水，温度通常不高于一百摄氏度，而爆破这样的无缝弯头所需的压力在300公斤左右，也就是管道内部的压力需要达到PN30，无缝弯头就会被爆破，这个弯头的作压力大概也差不多。估计最大不会超过PN6.4，一般在PN4.0左右当然。随着管道的腐蚀，无缝弯头也会受到不同程度的腐蚀。为了保证其安全运行，大修的必要性很大。

目前制作无缝弯头的工艺会导致背弧变薄的现象。一般情况下，口的壁厚会比后弧薄两毫米左右。即使后弧变薄，常见的厚度和压力也不会变薄。安全隐患太多，因为弯头直到弯头发生危险事故才更换。但作为一个严谨的工程，有什么不一样的，管道内部的介质也有责任，不仅仅是水。可能有油或其他杂质，温度高压力大，后弧的厚度作为薄弱环节，决定了无缝弯头的寿命。因此，检测后弧的重要性自然很大。用测厚仪，直接读取弯头处一个点的厚度。

检测弯头内外径：例如检测弯头外径尺寸D：参考上下限的数据，实际测量的产品外径在上下限之间合格，不合格产品在上限或下限范围之外。

检测弯头壁厚：使用测厚仪直接读取弯头最薄部分的厚度。

检测弯头中心高度：首先测量弯头外圆的长度。使用这个长度值/1.57，减去弯头直径的一半得到的值就是弯头的中心高度。

检测弯头重量：弯头由钢管制成。我们只知道弯头切割时弯头的重量，以及弯头的大小和肘部的后弧度。尺寸基本相同。我们来计算一下弯头后弧的长度：弯头直径为D，曲率半径为1.5D，肘部后弧长为（1.5+0.5）*D*2*3.14/4简化，1.5倍肘后弧长L=D*3.14。这只是一个估计值。中国标准的值略小于此值。后弧长度为L后，钢管重量按钢管的计算公式计算：（Da）*a*0.02466*L/1000，（a为弯头的壁厚），这个重量的单位是KG，所以我们可以得到碳钢弯头的重量。如果是不锈钢弯头，只需将0.02466替换为0.02491即可。然后将计算出的理论重量与实际重量进行比较。

弯头的射线照相检查：射线照相检查可检测弯头的体积缺陷，如气孔、夹渣、收缩腔和松动等。

标准

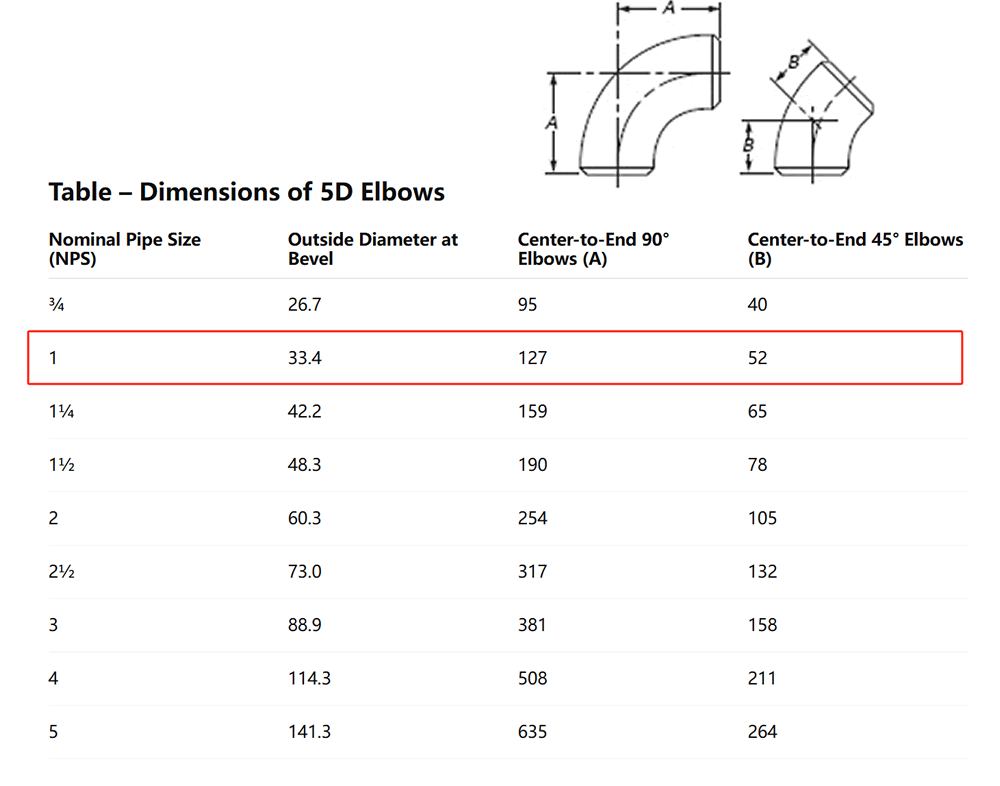

管件尺寸为公制或标准英制。

由于管件涵盖了管件尺寸的几个方面，因此这里只能给出最常见的管件尺寸。应用最多的版本是 90° 长半径和 45° 弯头，而如果空间太小，则应用 90° 短半径弯头。180°弯头的功能是通过180°改变流动方向。LR 和 SR 类型的中心到中心尺寸都是匹配的 90° 弯头的两倍。这些配件通常用于毛皮或其他加热或冷却装置。

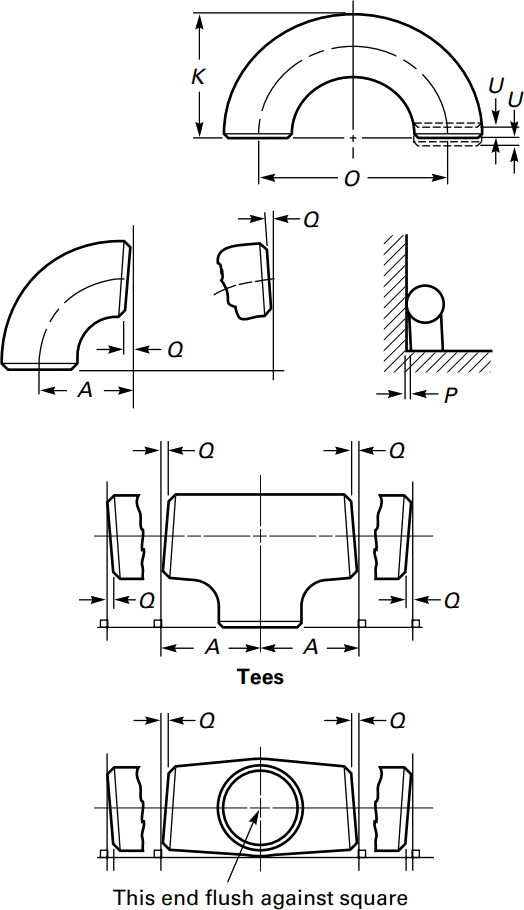

下面列出了一些适用于对焊配件的标准。许多组织，如 ASME、ASTM、ISO、MSS 等，都制定了非常完善的对焊管件标准和规范。设计人员始终有责任确保他们在设计过程中遵循适用的标准和公司规范（如果有）。

一些广泛使用的管件标准如下：
