限流三通

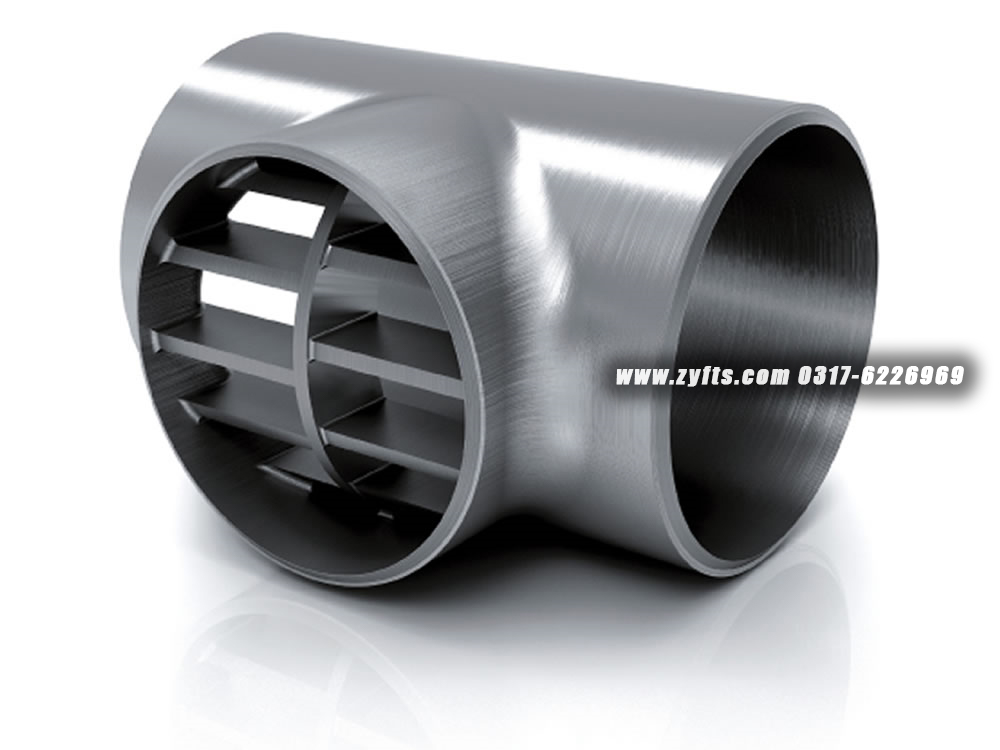

什么是条形发球台？

棒状三通，也称为分支出口管件或横向三通，是一种管道管件，用于在管道系统中创建 90 度角的分支连接。条形发球台与普通发球台的区别在于发球台上存在实心或钢筋。该杆有助于为分支连接提供结构支撑，特别是在高压和高温应用中。

条形三通中的杆可防止流体直接流过分支，这在某些情况下可能很有用。棒状三通通常用于需要暂时隔离或关闭一根管道的应用，从而可以在不关闭整个系统的情况下对连接的分支进行维护、检查或维修。

棒状三通通常由与普通三通相同的材料制成，例如碳钢、不锈钢和其他合金。它们用于各个行业，包括石油和天然气、石化、发电等，在这些行业中，安全性、耐用性和高效的分支连接至关重要。

条形三通的设计注意事项

• 当需要清管时，将使用带条三通。因此，它的许多应用都可以在管道或海底领域找到。
• 在分支处内部焊接的棒板是为了避免清管器改变方向或卡在分支出口处。
• 棒材板的设计必须有足够的数量、厚度和足够的间距，以确保清管器通过主管的平稳性，同时不影响本应流经分支的流量。通常做法是保证导杆后支管内开口不超过主管面积的40%。
• 分支连接中的杆的尺寸必须足够小以不会限制流动，但又要足够大以维持流动的压力。

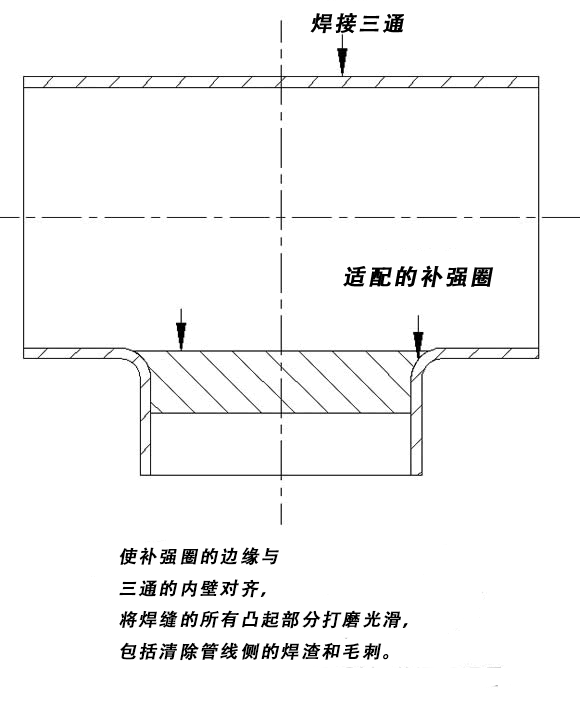

• 为确保光滑度，棒材板必须经过研磨以适应树枝曲率。任何锋利的边缘、飞溅物和车针都需要去除。清管过程的这种平稳性对于保护清管器的传感器免受损坏非常重要。

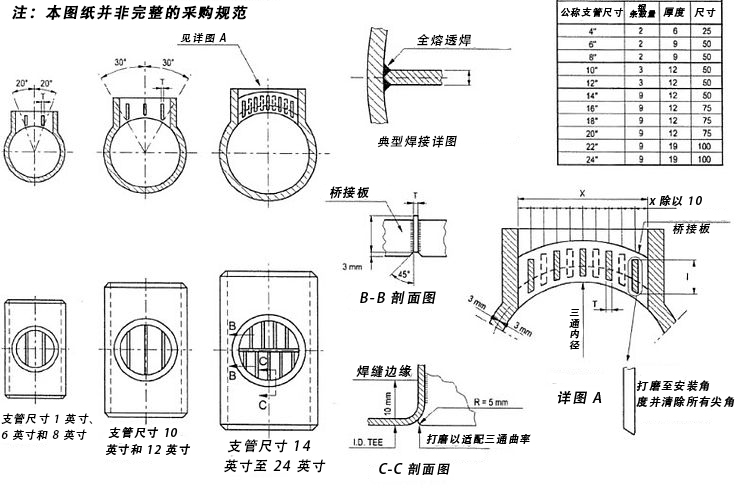

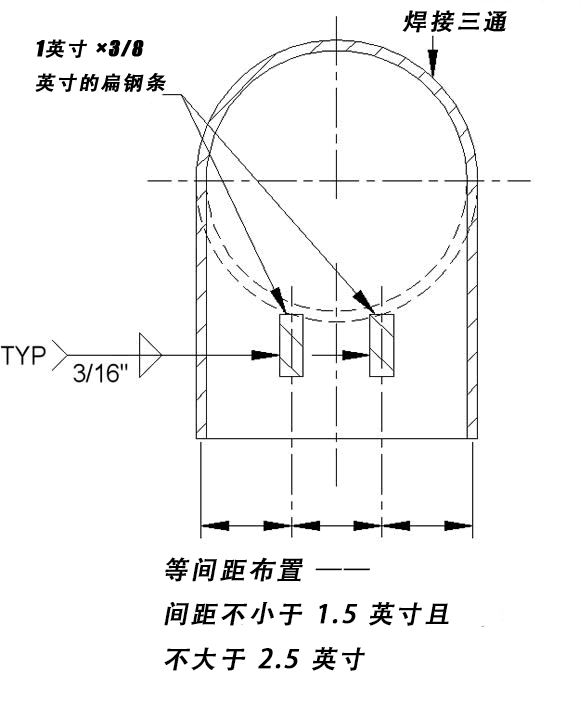

• 请参阅上面的 Shell DEP 31.40.10.13-Gen 图 4;棒材板的数量从两 （2） 块开始，并随着分支内径的增加而增加。
• 理想情况下，棒材板的间距相等。
• 对于较大的发球台（尺寸 14 英寸及以上），中间会有一个桥板，用于支撑被猪击中的杆刚度。
• 棒材板的材料通常与三通材料相同，以实现可焊性。
• 标准做法是避免将导杆直接焊接在挤压颈部的高应力集中区域。必须对杆端进行机加工以适合树枝。
• 禁止对母材进行焊缝修复。

当需要清管时，将使用带条三通。因此，它的许多应用都可以在管道或海底领域找到。在分支内部焊接的棒板是为了避免清管器改变方向或卡在分支出口处。

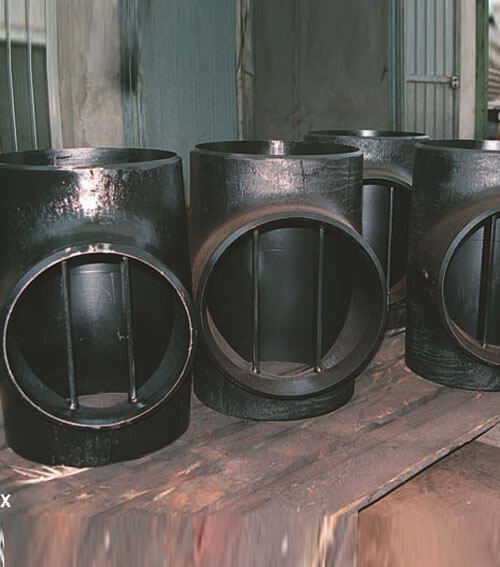

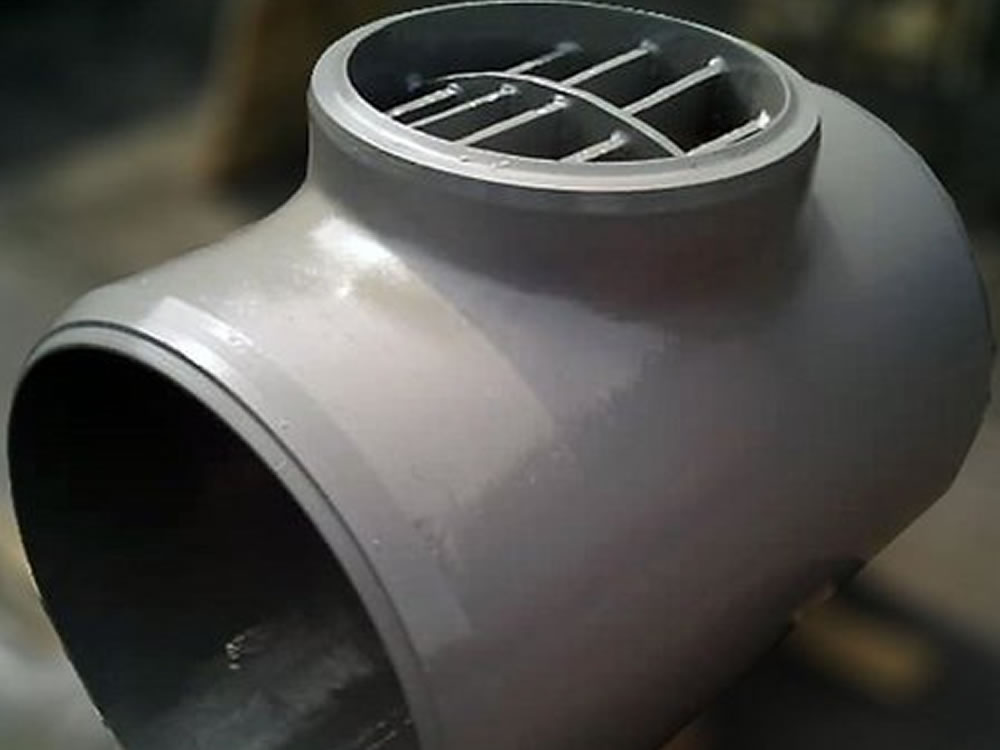

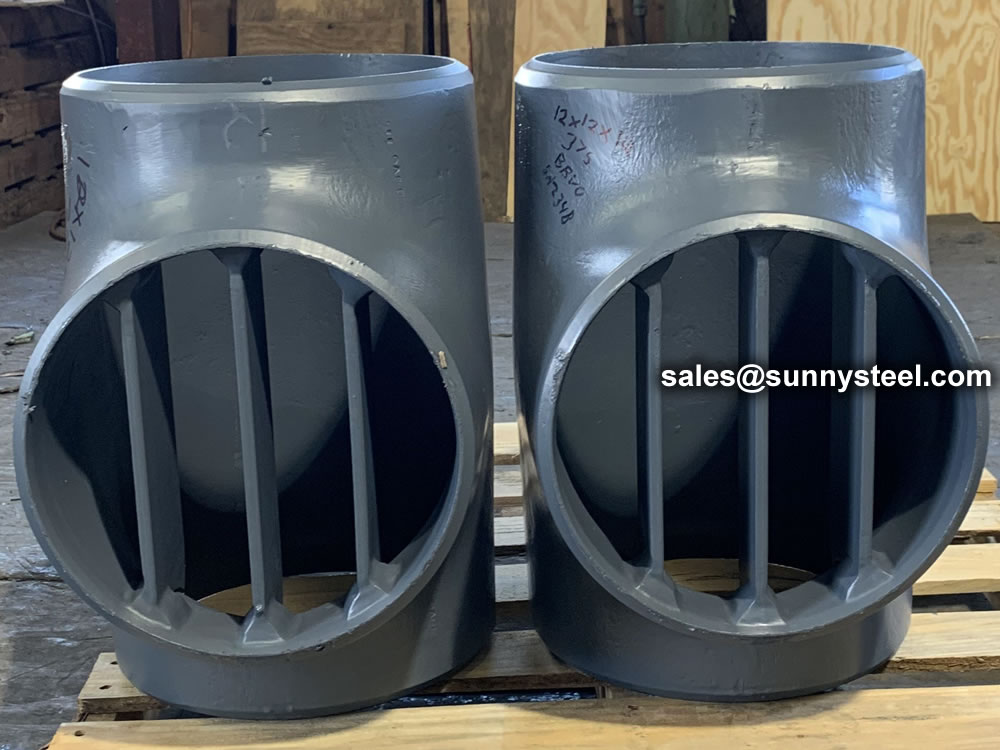

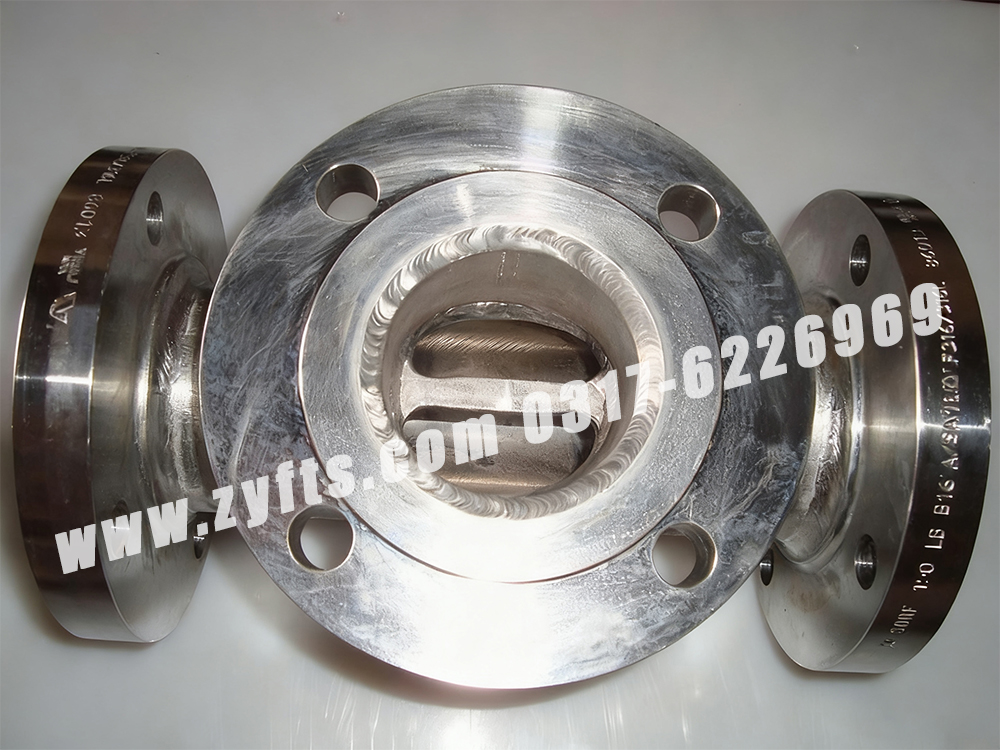

棒状三通制造商

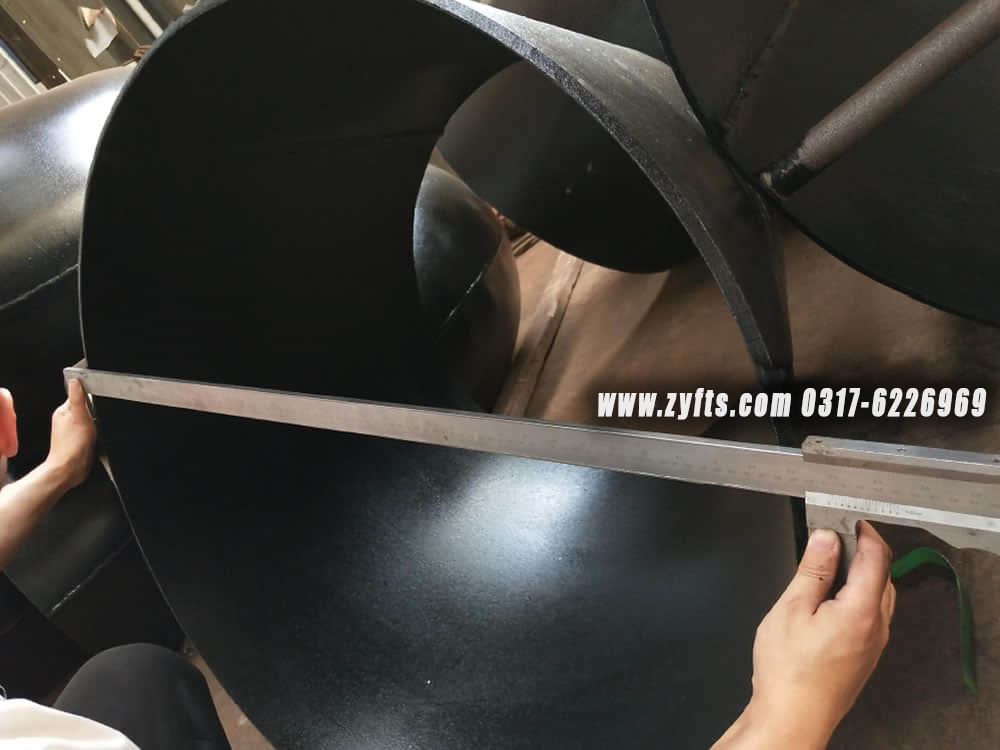

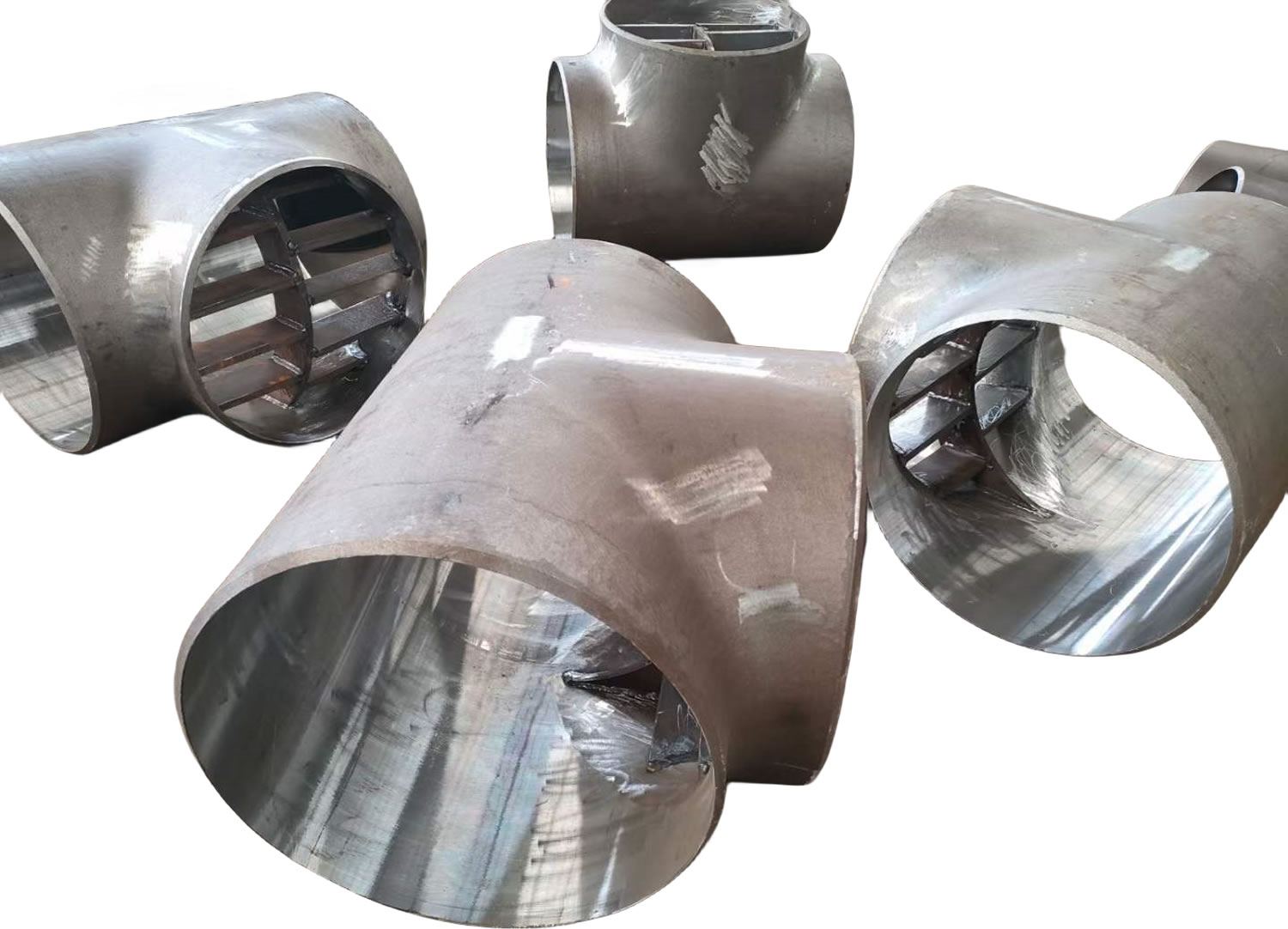

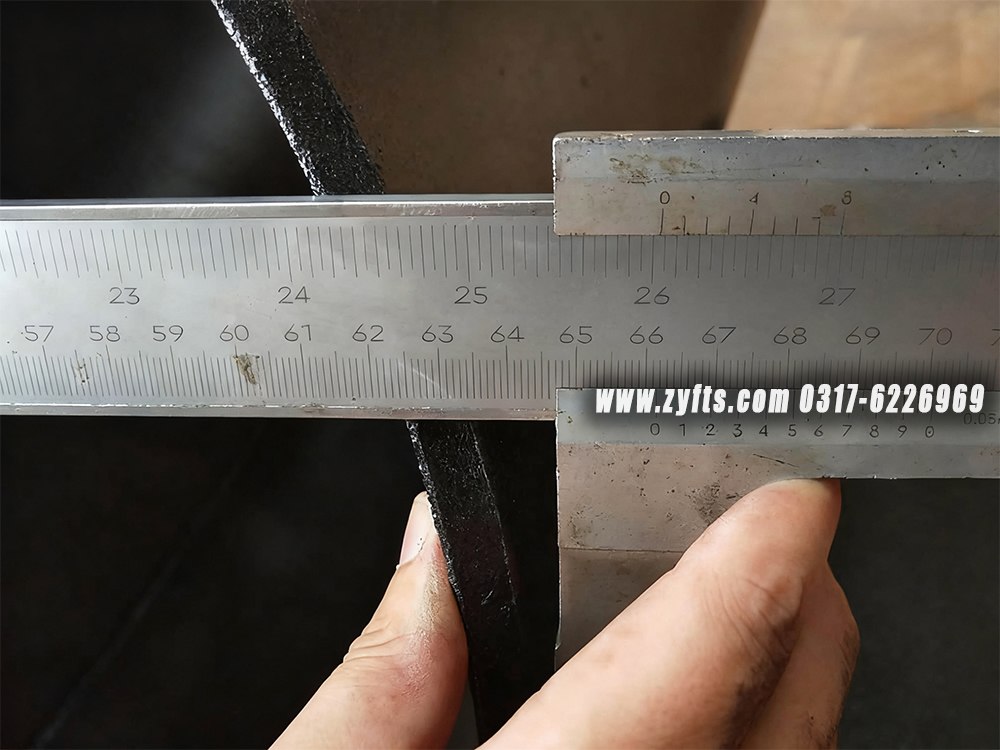

正在加工的条形三通

条形三通的优点

1. 流控制：条形三通提供了一种控制和引导流体流动的可靠方法，无需额外的阀门或设备。

2. 压降最小化：条形三通的独特设计最大限度地减少了压降和湍流，确保高效流动，同时优化能耗。

3. 空间效率：条形三通为流量分流提供了紧凑的解决方案，使其适用于空间有限的安装。

实施的关键考虑因素

将棒状三通纳入管道系统时，必须考虑以下几个因素：

1. 流动特性：分析流体特性、流速和作要求，以确定适当的棒材配置和分支角度。

2. 材料兼容性：选择与所输送流体兼容且能够承受作条件的材料。

3. 压力和温度：确保条形三通能够处理系统的压力和温度条件而不影响性能。

棒状三通以其独特的设计和多功能的应用，成为优化各行业管道系统流体流动的关键部件。它能够提供受控流量管理、最大限度地减少压降和增强流体动力学，使其成为实现无缝高效运行的宝贵资产。通过了解其设计原理、优点和注意事项，工程师和专业人员可以利用条形三通的力量来增强流体流动管理和系统性能。

条形三通/猪形三通

管道三通用于将干流分成两条流或合并来自两条流的流。三通垂直或垂直于管轴线，通常通过锻造生产，并基于 ASME B 16.9 或 ASME B 16.11 设计。

条形三通是一种特殊类型的三通，其设计类似于在普通三通的分支出口内添加条板。在清管器发射器或接收器系统中，条形三通用于确保清管器能够安全地通过分支。条形三通没有国际标准尺寸。它是使用 ASME B16.9/MSS-SP 75 三通作为底座定制的，有或没有壳牌 DEP 31.40.10.13-Gen 或 ISO 15590-2 标准的帮助。

数量充足、厚度充足、间距充足的棒材板在支管内部焊接，保证清管器通过主管的平稳性，同时不影响流动方向或卡在支管出口处。杆要小到足以限制流量，但又要足够大以维持流量的压力。去除锋利的边缘和车针，并将杆磨削至树枝曲率，以保护清管器传感器免受损坏。棒材板采用相同的材料制成，具有可焊性。禁止对母材进行焊接修复。标准做法是避免将导杆直接焊接在挤压颈部的高应力集中区域。必须对杆端进行机加工以适合树枝。在管道工程中，三通或三通连接是一种非常重要的管件，通常用于连接或分割流。有两种类型的三通可供选择：等量三通和异径三通。然而，在清管管中，通常使用一种称为条形三通或清管三通的独特类型的三通连接。在本文中，我们将了解带状三通和三通连接的几个方面。

三通和杆状三通的比较

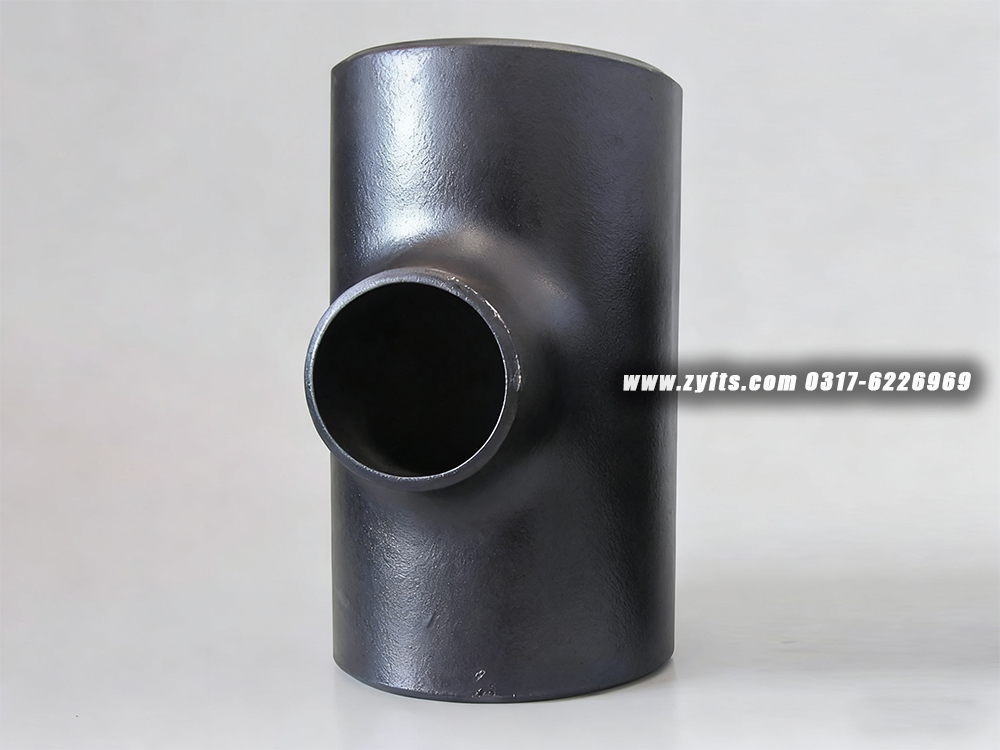

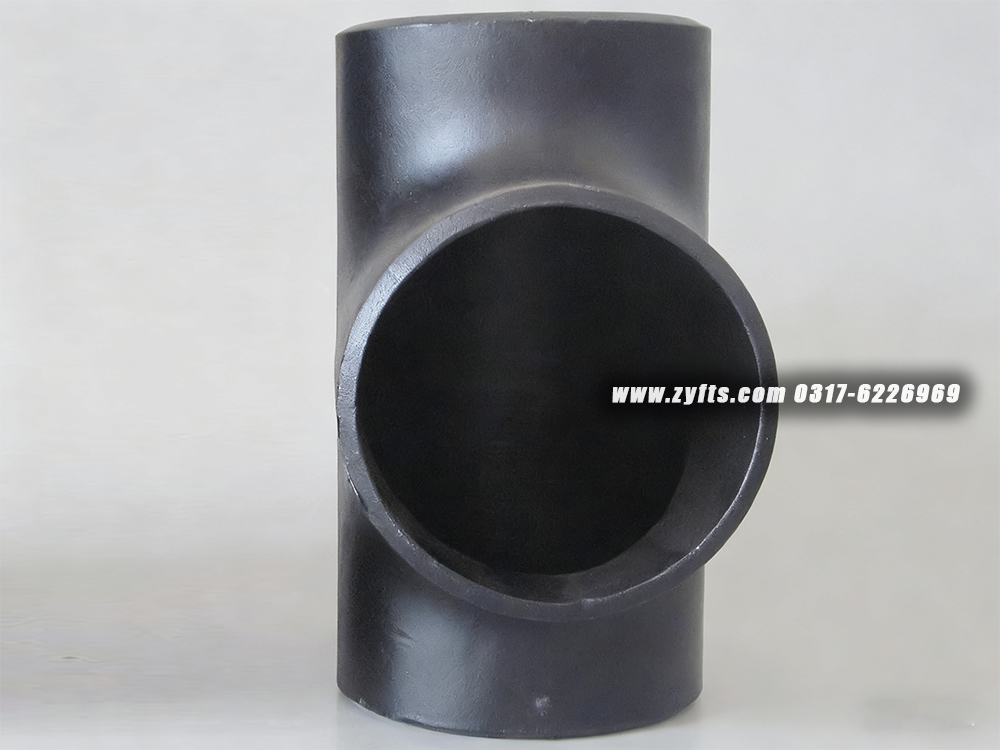

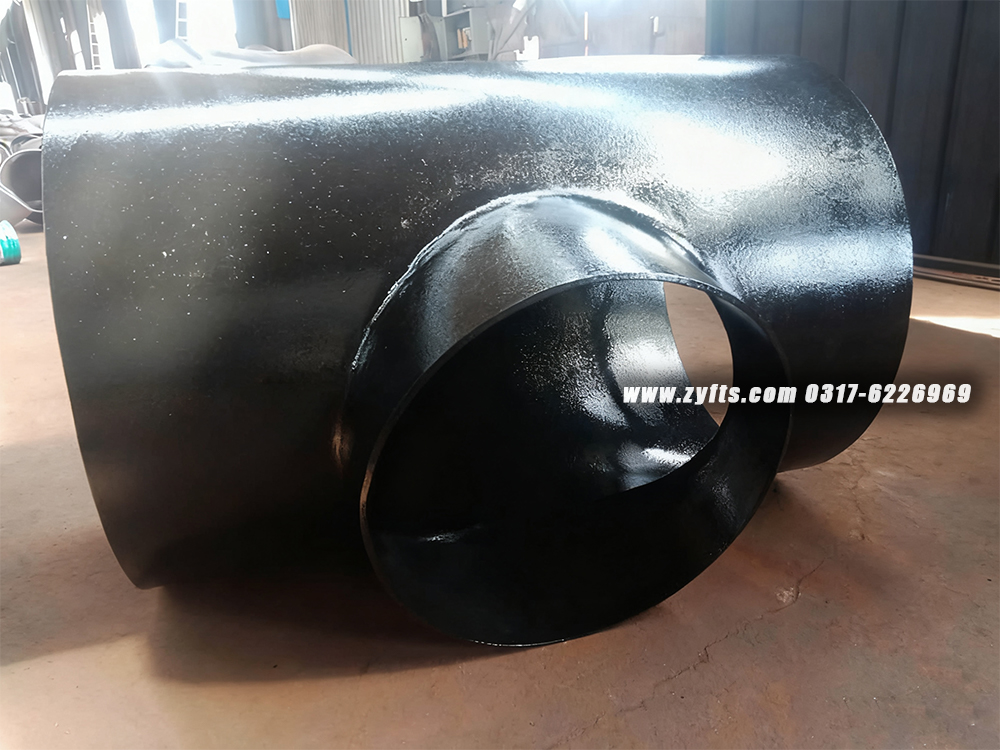

三通 – 三通是一种使流体能够流过其主管道并分支出来的配件。分支可以构造为与主管相同的尺寸（称为等三通）或比主管（称为异径三通）尺寸小。

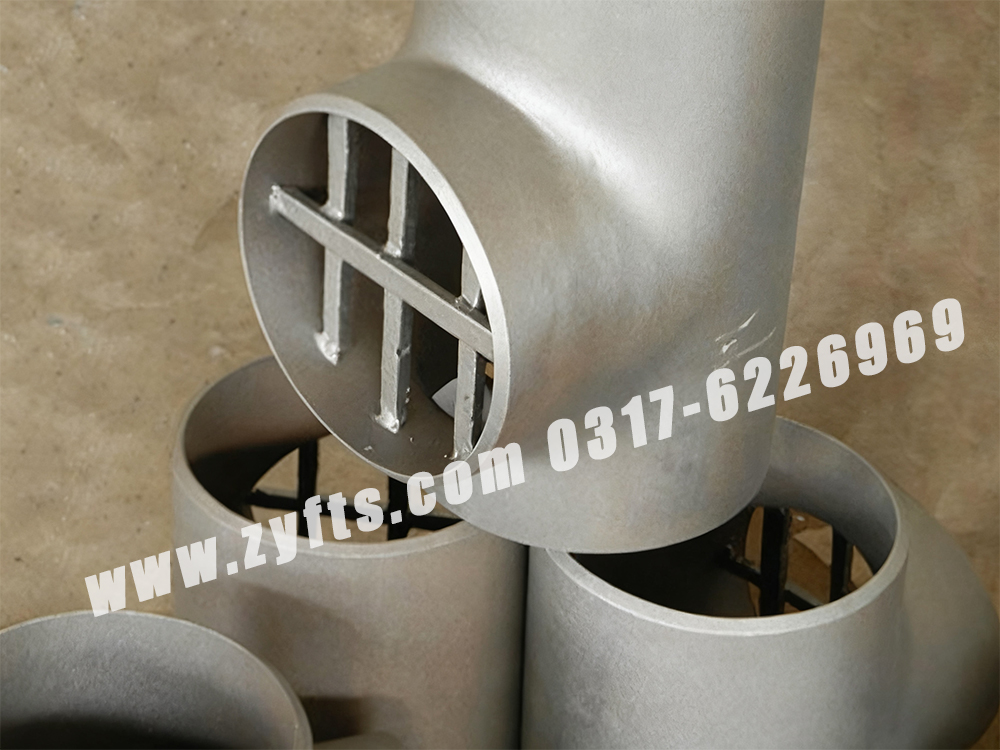

什么是带条三通？– 条形三通是一种特殊类型的三通，由标准三通（等三通或异径三通）制成，然后在分支出口内安装棒板（从内部看，它看起来像一个钢笼），以防止清管器从总管流入支管。条形三通比普通三通贵得多。

三通和杆形三通设计标准和规范

• 三通的国际标准尺寸（DN16 及以上）将由 ASME B16.9 或 MSS-SP 75 解决。
• 条形三通没有国际标准尺寸。它是根据 ASME B16.9/MSS-SP 75 三通定制的。然而，一些制造商的条形三通基于壳牌 DEP 31.40.10.13 Gen 或 ISO 15590-2 标准。
• 此设计可用作评估供应商设计的指南。

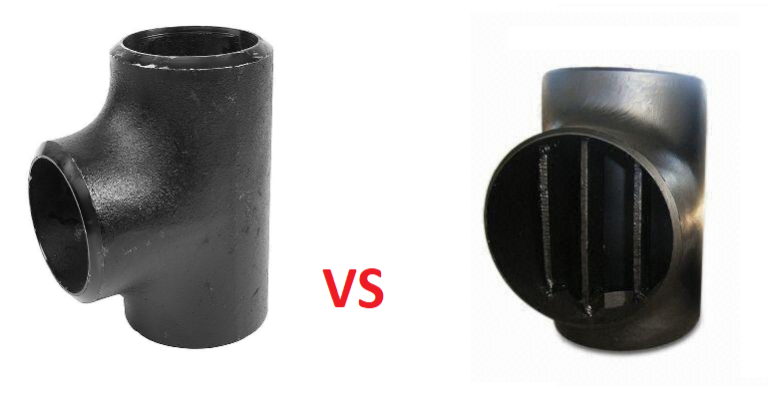

发球台与条形发球台

典型的三通和条形三通连接

三通是一种允许流体在其主管道上流动并分支出来的配件。支管可以设计为与主管尺寸相同（称为等三通），也可以设计为比主管尺寸小（称为异径三通）。

棒状三通是一种特殊类型的三通，其基础是普通三通（可以是等三通或异径三通），在后期阶段，将在分支出口内添加棒材板（从内部看它看起来像一个钢笼），以限制清管器从总管流入支管。

三通和杆形三通设计标准和规范

• 三通的国际标准尺寸（DN16 及以上）将由 ASME B16.9 或 MSS-SP 75 解决。
• 条形三通没有国际标准尺寸。它是根据 ASME B16.9/MSS-SP 75 三通定制的。然而，一些制造商的条形三通基于壳牌 DEP 31.40.10.13 Gen 或 ISO 15590-2 标准。
• 此设计可用作评估供应商设计的指南。

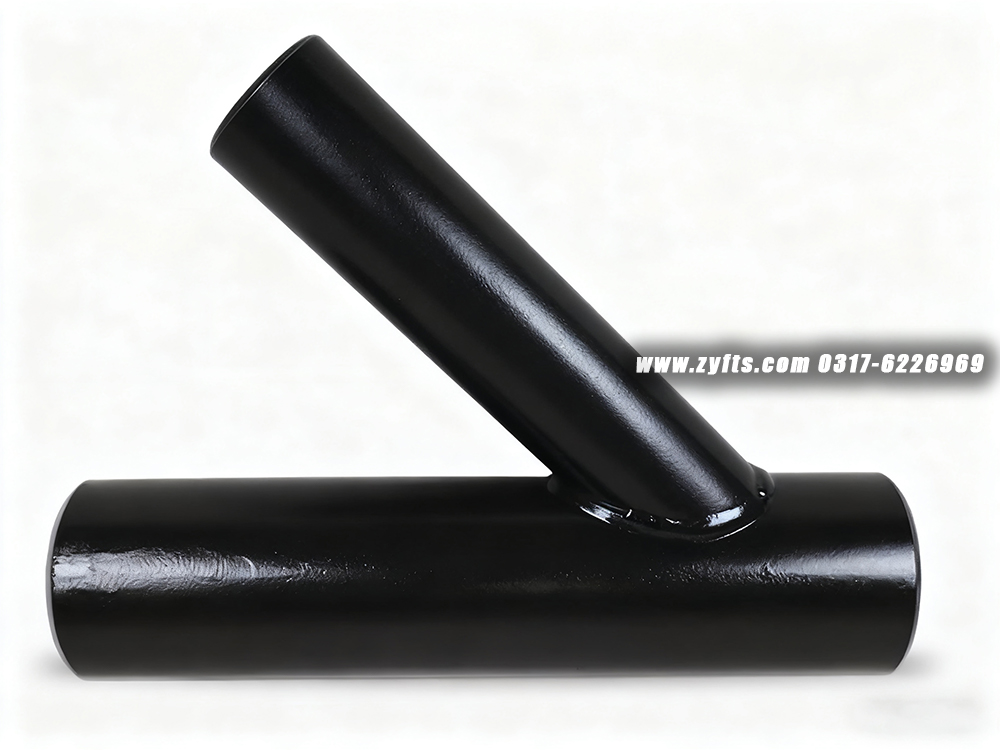

三通和横向三通有什么区别？

Barred Tee 是一种特殊类型的三通，其基础是普通三通（可以是等三通或异径三通），在后期阶段，将在分支出口内添加棒材板（从内部看它看起来像一个钢笼），以限制清管器从总管流入支管。

管道工程中的三通或三通连接是一种非常重要的管件，经常用于组合或分割流。有两种类型的三通可供选择，等量三通和异径三通。然而，在清管管中，广泛使用一种特殊类型的三通连接，称为棒状三通或清管三通。

所以从上面的讨论中，我们可以总结出以下区别：

条形三通设计注意事项

• 当需要清管时，将使用带杆三通。因此，它的许多应用都可以在管道或海底领域找到。
• 焊接在分支内部的棒板可防止清管器移动方向或卡在分支出口处。
• 棒板的设计必须在数量、厚度和距离上足够，以使清管器能够顺利地通过主管，同时不干扰打算流过分支的流动。正常做法是保证导杆后支管内开口不超过主管面积的40%。
• 分支连接中的杆尺寸必须足够小以不会限制流量，同时又足够大以维持流动压力。
• 为了保持光滑度，必须对棒材板进行加工以匹配分支曲线。必须消除锋利的边缘、飞溅和爆裂。清管程序的平稳性对于保护清管器传感器免受伤害至关重要。
• 棒材板应均匀分布。
• 桥板将安装在较大的三通（尺寸为 14 英寸及更高）的中间，以支撑被清管器撞击时的杆刚度。
• 对于可焊性，棒材板的材料通常与三通的材料相同。
• 通常的做法是避免将导杆直接焊接到挤压颈部高应力集中区域。必须对杆端进行机加工以适合树枝。
• 不允许对母材进行焊接修复。
