GB/T12459-2017坡口规范及注意事项

管件坡口是指在管道、管件（如弯头、三通、异径管等）的连接端部，通过机械加工（如车削、打磨、切割）等方式加工出的具有特定几何形状（如角度、钝边、间隙）的斜面或凹槽结构。其核心作用是为焊接连接创造必要条件，确保焊缝能充分熔合、成型良好，最终保证管道系统的密封性能、结构强度和安全运行。

一、管件坡口的核心作用

1. 保证焊缝熔透：管道 / 管件多为中空或厚壁结构，若端部为平口直接焊接，热量难以传递到接口根部，易形成 “未熔透” 缺陷（焊缝根部有空隙），导致管道耐压性、密封性下降。坡口的凹槽结构能让焊材充分填充根部，实现全厚度熔合。
2. 优化焊缝成型：坡口的角度、钝边（坡口根部的小平面）设计可控制焊道的宽度、高度和熔合范围，避免焊缝过窄、过高或出现 “咬边”（焊缝边缘与管件表面未熔合的缺口），提升焊缝外观和力学性能。
3. 减少焊接应力：合理的坡口形状能分散焊接过程中产生的热应力，降低焊缝开裂风险（尤其对厚壁管件或低温、高压工况下的管道）。
4. 便于焊后检测：规则的坡口结构使焊缝根部更易通过无损检测（如 X 光、超声波检测），排查内部缺陷。

二、常见的管件坡口类型（按几何形状分类）

三、管件坡口的关键参数（GB 标准核心要求）

1. 坡口角度：对焊管件的 V 型坡口角度通常为 60°±5°（主流规格默认值），部分大直径管件可根据壁厚微调，但需保证焊枪能顺利伸入根部。
2. 钝边厚度（p）：坡口根部的小平面厚度，目的是防止焊接时 “烧穿”（焊材直接熔透管件内壁），通常为 1~3mm，具体需匹配壁厚（壁厚越厚，钝边可稍大）。
3. 焊接间隙（b）：两管件对接时的预留间隙，需保证焊材能填充根部，通常为 2~4mm，间隙过小易导致未熔透，过大则焊材消耗多、焊缝成型差。
4. 坡口处外径：标准将不同公称尺寸（如 DN50、DN100）的管件坡口处外径分为 I 系列（国际通用尺寸） 和 II 系列（国内常用尺寸），需根据管道系统的整体规格选择匹配系列（如化工管道多用水 I 系列，市政管道多用电 II 系列）。

四、管件坡口的加工与检验要求

1. 加工方式：
   • 小型管件：常用车床车削、专用坡口机切割（保证角度精度）；
   • 大型 / 厚壁管件：可用等离子切割、火焰切割（切割后需打磨去除氧化皮，避免影响焊缝质量）。
2. 检验标准：
   • 外观：坡口表面需光滑，无裂纹、毛刺、氧化皮、凹坑等缺陷；
   • 尺寸：用角度尺、卡尺测量坡口角度、钝边、外径，误差需符合 GB/T 12459 或设计图纸要求；
   • 清洁度：焊接前需用砂纸、溶剂（如酒精、丙酮）清理坡口及附近 20mm 范围内的油污、铁锈，防止焊缝出现气孔。

加工方法

一、机械加工法（精度高，适用于大多数金属管件）

1. 车床车削法
   • 原理：将管件固定在车床卡盘上，通过车刀旋转切削端部，加工出 V 型、U 型、X 型等坡口。
   • 特点：精度高（角度误差可控制在 ±1° 内），表面光滑，适合中、小直径管件（DN≤300）和壁厚较均匀的管件。
   • 适用场景：高压管道、精密管件（如化工设备连接管），尤其适合需要严格控制坡口角度和钝边的情况。
2. 专用坡口机切割法
   • 原理：使用便携式或固定式坡口机，通过专用刀具（铣刀、刀片）对管件端部进行旋转切削。
   • 特点：操作灵活，可现场加工（如管道安装现场），能处理大直径管件（DN≥500），支持多种坡口类型（V 型、U 型、I 型）。
   • 分类：
     • 内涨式坡口机：从管件内部固定，适合无法从外部夹持的场景（如已安装的管道）；
     • 外卡式坡口机：从外部夹持管件，稳定性好，适合直管、弯头的批量加工。
3. 铣床加工法
   • 原理：将管件固定在铣床工作台上，通过铣刀进给切削坡口，可加工复杂坡口（如带钝边的 U 型坡口）。
   • 特点：精度高，适合厚壁管件（壁厚＞50mm）或异形管件（如三通、法兰连接端），但灵活性较差，多用于工厂预制。

二、热切割法（效率高，适用于厚壁、大直径管件）

1. 火焰切割法
   • 原理：利用氧气 - 乙炔（或丙烷）火焰将管件端部加热至燃点，再用高压氧气吹除熔渣，形成坡口。
   • 特点：成本低、效率高，适合低碳钢、低合金钢等易氧化的材质，可加工大直径（DN≥1000）和厚壁管件（壁厚＞20mm）。
   • 注意：切割后需打磨坡口表面（去除氧化皮、熔渣），否则会影响焊接质量；不适合不锈钢、铜等易产生氧化层的材质。
2. 等离子弧切割法
   • 原理：通过高温等离子弧熔化管件端部金属，同时用高速气流吹除熔渣，形成坡口。
   • 特点：切割速度快，可加工不锈钢、铝合金、铜等多种材质，适合中厚壁管件（壁厚 5~100mm），坡口精度高于火焰切割。
   • 适用场景：对材质适应性要求高的场景（如不锈钢管道工程），或需要快速批量加工的情况。
3. 激光切割法
   • 原理：利用高能激光束聚焦于管件端部，熔化并蒸发金属，形成高精度坡口。
   • 特点：精度极高（角度误差≤0.5°），热影响区小（几乎不产生变形），适合薄壁、高精度要求的管件（如医疗器械用管、航空航天管道）。
   • 缺点：设备成本高，适合小批量精密加工，不适合厚壁（＞20mm）管件。

三、其他加工法（特殊场景适用）

1. 砂轮打磨法
   • 原理：用角磨机配合砂轮片手工打磨管件端部，形成简单坡口（如 I 型、V 型）。
   • 特点：设备简单、操作灵活，适合现场应急加工或小直径薄壁管件（DN≤50），但精度低（角度误差大），表面粗糙。
   • 注意：仅适用于低压、非关键管道，且需由熟练工人操作以保证坡口基本形状。
2. 水射流切割法
   • 原理：通过高压水（混合磨料）冲击管件端部，切削出坡口。
   • 特点：无热影响（不会改变管件材质性能），适合对热敏感的材质（如钛合金、高温合金），但设备成本高，效率较低。

四、加工方法选择原则

1. 精度优先：高压、高温、易燃易爆管道（如化工、电力管道）优先选车床、坡口机加工；
2. 效率优先：大直径、厚壁管件的批量加工可选火焰切割、等离子切割；
3. 材质适配：不锈钢、有色金属避免火焰切割（易氧化），优先选等离子、激光或机械加工；
4. 场景限制：现场安装管道优先选便携式坡口机、砂轮打磨；工厂预制可选用车床、铣床等固定设备。

加工后需检查坡口尺寸（角度、钝边、间隙）和表面质量，确保符合 GB/T 12459 等标准要求，为后续焊接质量奠定基础。

ANSI/ASME B16.25 标准涵盖了通过焊接连接到管道系统的管道部件的对焊端的准备。它包括焊接坡口、厚壁部件的外部和内部成型以及内部端部的准备（包括尺寸和公差）的要求。

覆盖范围包括以下接头的准备：无背环;分体式或非连续背环;实心或连续背环;自损性嵌环;根部通道的钨极气体保护焊 （GTAW）。

ANSI/ASME B16.25 标准涵盖了通过焊接连接到管道系统的管道部件的对焊端的准备。

它包括焊接坡口、厚壁部件的外部和内部成型以及内部端部（包括尺寸和公差）的准备要求。

承保范围包括以下关节的准备：

（a） 无背环

（b） 分体式或非连续背环

（c） 实心或连续背环

（d） 易损件插入环

（e） 根部通道的钨极气体保护焊 （GTAW）订购组件时必须指定任何背环的准备细节。

ANSI/ASME B16.25 标准适用于焊接程序可以令人满意的任何金属材料，但没有规定特定的焊接工艺或程序。

除非买方另有规定，否则不适用于符合 ASME B16.5、B16.9 或 B16.47 的焊端。

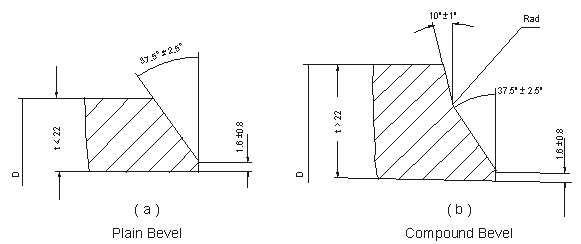

标称壁厚 ： t	结束准备
t<5mm（用于奥氏体合金钢t<4mm）	根据制造商的选择切割方形或略微倒角
5<22 毫米（4<22 毫米）<=“” td=“” style=“盒子尺寸：边框框;><22 毫米>	如上图 （ a ） 中的普通斜角
吨>22毫米	复合斜角，如上图 （ b ） 所示

ANSI/ASME B16.25 标准适用于焊接程序可以令人满意的任何金属材料，但没有规定特定的焊接工艺或程序。

除非买方另有规定，否则不适用于符合 ASME B16.5、B16.9 或 B16.47 的焊端。
