U 形换热器管

弯曲侧是自由浮动的，这有助于热膨胀，而无需伸缩缝。U型管换热器结构简单，易于制造和维护。它们通常用于壳式和 U 型管换热器。

U 型弯热交换器管用于各种工业应用，用于流体之间的传热，例如锅炉和冷凝器。U 型弯曲换热器管由多种材料制成，包括不锈钢、钛和铜合金，具体取决于应用和环境因素。它们通常设计用于承受高温和高压，并用于液体和气体应用。

U型管两端固定在同一管板上，壳管和换热管分开。这使得管束能够自由膨胀和收缩，而不会产生温差应力，这是其他类型的换热器中可能出现的问题。

U型换热器管结构简单，易于制造和维护。它们通常用于壳式和 U 型管换热器，这些换热器由圆柱形外壳和内部有 U 形管组成。U 型管设计可实现更好的传热效率，而 U 形管的紧凑尺寸意味着热交换器尽管占地面积小，但功能非常强大。

总体而言，U 形换热器管因其简单、高效和紧凑的尺寸而成为许多工业应用的热门选择。

U型管由精密直管制成。这些精密直管经过冷轧和光亮退火后完成。为了满足客户的技术条件，每一步过程都受到严格控制。

U型管按材质主要分为两大类：不锈钢U型管和合金钢U型管

U型弯管的测量、切割、去毛刺和清洁

• U型弯管完全按照相关标准进行测量。
• 所有 U 型弯管都切割成指定的支腿长度，端部去毛刺，并用空气清洁 U 型弯管的内部清洁。
• 包装前，U型弯管的两端都用塑料盖盖住。

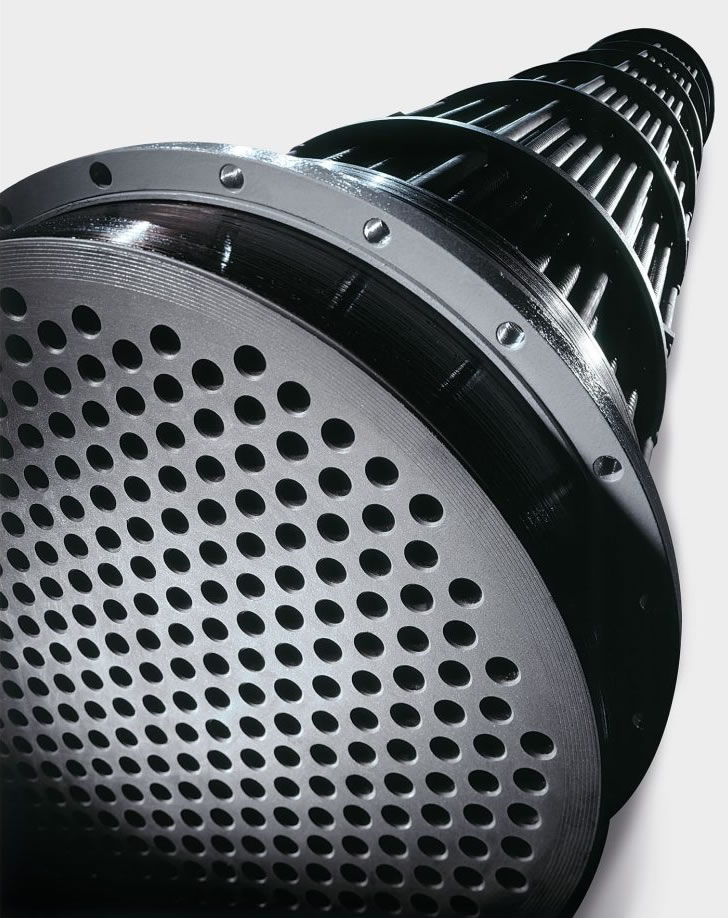

U型管换热器

U型管换热器

U型管换热器是一种管壳式换热器，属于石油和化工设备。

这种换热器以“U”形管命名。U型管换热器由管箱、壳管束等一些主要部件组成。更重要的是，U型管换热器水压试验后易于干燥。

结构和特点

U型管换热器与其他管壳式换热器最显着的区别是管的U形配置。主要特征包括：

• 每根管子都弯曲成 U 形。
• 流体入口和出口位于同一端的两侧。
• 头部通过隔板分为两个腔室，使每根管子都能自由膨胀和收缩，从而解决了热补偿问题。
• 管内外介质的流动方向为逆流，提高了传热效率。
• 双排管板通过集液壳连接，以保持平行度并密封泄漏。
• 冷凝油外壳，带有用于排气和清洁的端口，防止有毒气体或液体溢出。

优势

• 由于采用灵活的 U 型管设计，可实现有效的热补偿。
• 逆流高效传热。
• 通过防漏功能增强安全性。
• 通过专用端口方便维护和检查。

美阳钢铁可以按照ASME标准、TEMA和API制造1、2、4通U型管换热器的U型管换热器，也有其他特殊要求。

U型换热器管标准

U型弯管的半成品是热交换器管，根据DIN 28180和ASTM A179制造和供应。

热交换器管由钢制成，符合以下条件：

标准	应用
ASTM A179	无缝冷拔低碳钢换热器及冷凝器管
ASTM A192	用于高压服务的无缝碳钢锅炉管
ASTM A210	无缝中碳钢锅炉和过热器管
ASTM A213	无缝铁素体和奥氏体合金钢锅炉、过热器和热交换器管
ASTM A334	用于低温服务和其他具有所需缺口韧性的应用的无缝钢管
JIS G3461/2	用于锅炉、热交换器、冷凝器和类似设备热交换的碳钢管
EN10216-1/2	规定了各种尺寸的冷加工精密钢管标准
DIN17175	用于高压和高温应用的无缝管，特别适用于锅炉和热交换器

化学成分和机械性能（部分）

标准	年级	化学成分 （%）								机械性能
		C	是的	锰	P	S	莫	铬	V	T.S. （Mpa）	Y.S. （Mpa）	E.L. （%）	硬度 （HRB）
ASME SA179	SA179	0.06-0.18	/	0.27-0.63	≤0.035	≤0.035	/	/	/	≥325	≥180	≥35	≤72
ASME SA192	SA192型	0.06-0.18	≤0.25	0.27-0.63	≤0.035	≤0.035	/	/	/	≥325	≥180	≥35	≤77
ASME SA210	答1	≤0.27	≥0.10	≤0.93	≤0.035	≤0.035	/	/	/	≥415	≥255	≥30	≤79
	C	≤0.35	≥0.10	0.29-1.06	≤0.035	≤0.035	/	/	/	≥485	≥275	≥30	≤89
ASTM A333 /A334 标准	GR.1	≤0.30	/	0.4-1.06	≤0.025	≤0.025	/	/	/	≥380	≥205	≥35	-45°
	GR.6	≤0.30	≥0.10	0.29-1.06	≤0.025	≤0.025	/	/	/	≥415	≥240	≥30	-45°
	尺寸 8	≤0.13	0.13-0.32	≤0.90	≤0.025	≤0.025	/	/	8.40-9.60	≥690元	≥515	≥22	-195°

用于热交换器的 U 型弯管主要应用于石油和天然气厂、化工和石化厂、炼油厂、发电厂和可再生能源厂。低翅片管可以以 U 形弯头的形式提供。

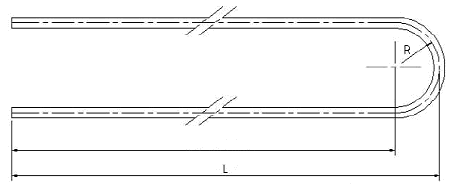

U 型弯管制造公差

U型弯管广泛用于热交换器系统。基于无缝不锈钢 U 型管的热交换器设备在具有重要战略意义和关键的领域——核能和石化机械制造——至关重要。

项目	条件（何时）	宽容
椭圆形	标称弯曲半径 ≤ 2 x 标称外径	小于或等于 12%
	2 x 标称外径 < 标称弯曲半径 ≤ 4 x 标称外径	小于或等于 10%
	标称弯曲半径 > 4 x 标称外径	小于或等于 5%
	标称弯曲半径 ≤ 2 x 标称外径	0.75 x 标称壁
最小壁厚	2 x 标称外径 < 标称弯曲半径 ≤ 4 x 标称外径	0.8 x 标称壁
	标称弯曲半径 > 4 x 标称外径	0.9 x 标称壁
	标称弯曲半径 ≤ 8 英寸（200 毫米）	+/-3/64 英寸（1 毫米）
弯曲半径（Bending Radius）	8 英寸（200 毫米）<标称弯曲半径≤ 16 英寸（400 毫米）	+/-1/16 英寸（1 毫米）
	标称弯曲半径 >16“ （400mm）	+/-5/64 英寸（1 毫米）
双腿之间的紊乱		最大 1/16 英寸（1.5 毫米）
弯曲区域壁薄化		最高 17%
两端腿长之间的差异	腿长≤ 16 英尺（4.88 米）	+1/8 英寸（3 毫米）
	腿长 > 16 英尺（4.88 米）	+3/16 英寸（5 毫米）
与弯曲平面的偏差		≤ 3/16 英寸（1.5 毫米）
弯曲时压平		≤ 10% 公称直径
直腿长度	≤5米	+1/8 英寸（3 毫米）
	>5米	+3/16（5毫米）
管总长度，包括半径	≤6米	+3/16（5毫米）
	>6 米	+5/16 英寸（8 毫米）

交货

对配件进行目视检查，以检查任何表面缺陷。检查管件主体和焊缝是否有任何可见的表面缺陷，例如凹痕、模痕、孔隙、底切等。根据适用标准进行验收。从仓库到您身边，我们既要速度更要靠谱！全程追踪物流、品质护货不马虎，每一次交付都较真 “说到做到”，让客户更快 更满意的拿到心仪货品

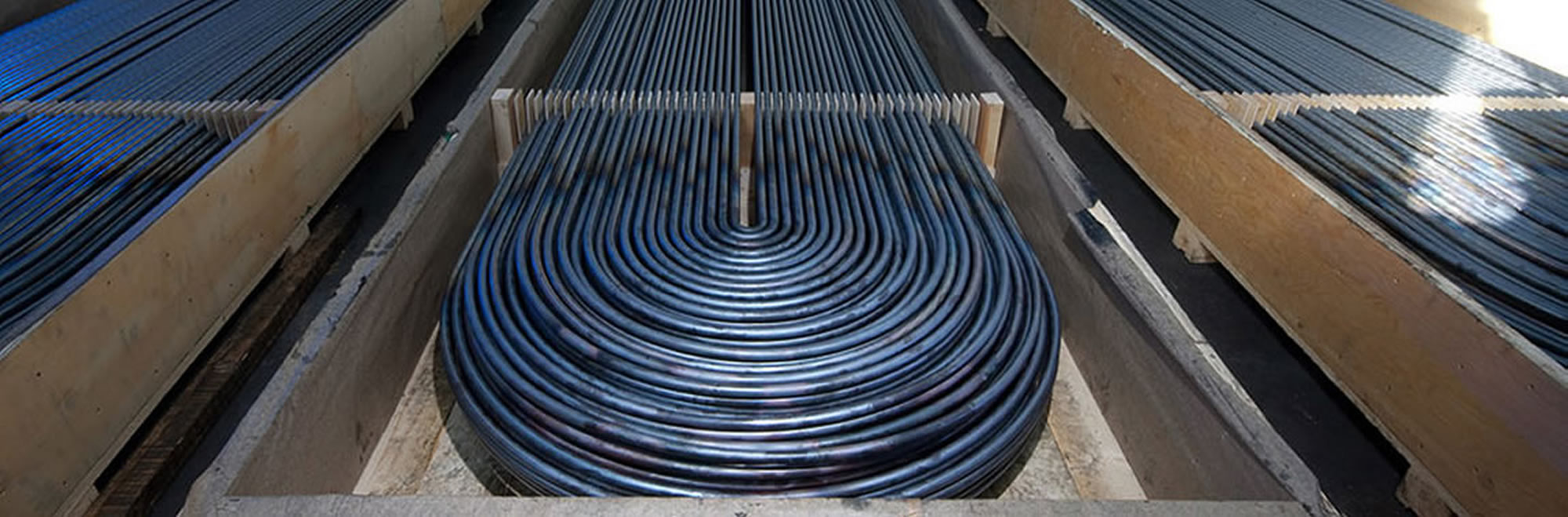

包装

对于带喷漆的碳钢法兰的包装，我们会使用气泡膜来保护喷漆。对于未喷漆或长期运输上油的法兰，我们建议客户使用防锈纸和塑料袋以防止生锈。后期我们会根据客户的要求和实际情况 细致包装 保证客户收到完整的产品
