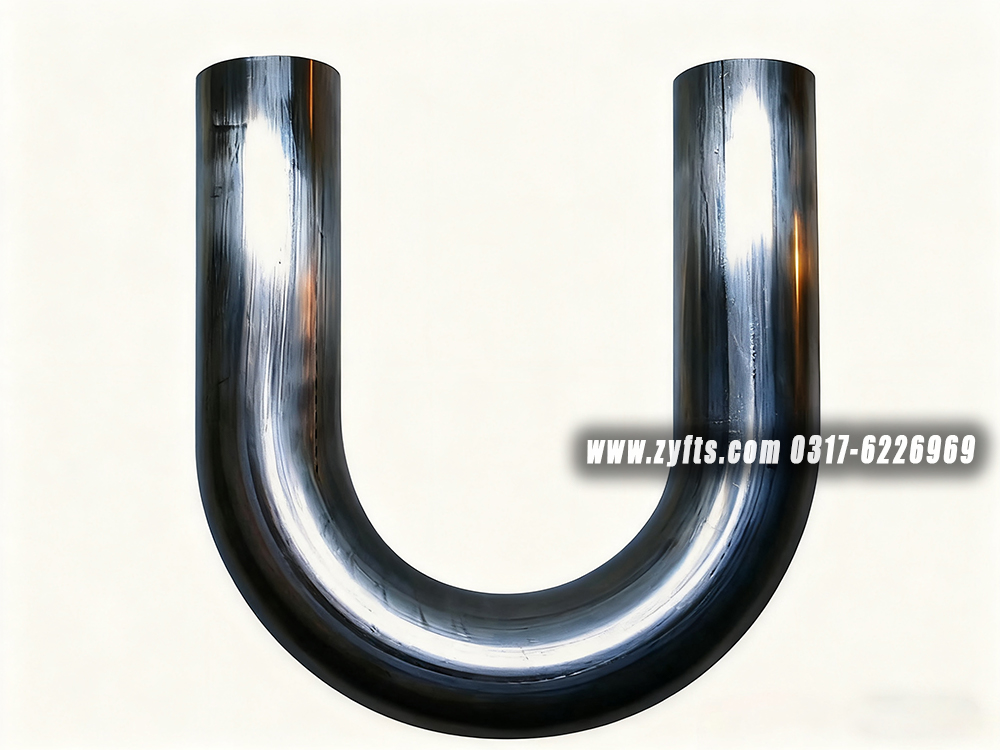

U型管

一、U 型弯管的核心结构与分类

1. 按加工工艺分类（与普通弯管一致，决定适配场景）

• 热煨 U 型弯管（Hot-Induction U-Bend）
  • 工艺：将直管加热至塑性状态（钢材多为 800-1000℃），通过中频感应加热或火焰加热局部升温，再用模具或机械推力弯曲成 180° 圆弧，冷却后定型。
  • 特点：可加工大口径（DN1000 以上）、厚壁（SCH80 及以上）管道，弯曲后管道内壁光滑无褶皱，圆弧过渡均匀，耐压等级高（可承受高压、高温），能减少流体阻力和介质冲刷。
  • 用途：高压、高温、大口径管道系统，如电站锅炉的受热面管道（水冷壁 U 型管）、石油化工换热器的换热管（U 型换热管）、长输管道的热补偿段。
• 冷弯 U 型弯管（Cold-Bend U-Bend）
  • 工艺：常温下通过液压弯管机或机械弯管设备，直接将直管弯曲成 180° 圆弧，无需加热，部分薄壁管会搭配芯棒（插入管内）防止弯曲时内壁凹陷。
  • 特点：加工周期短、成本低，适合小口径（DN500 以下）、薄壁（SCH40 及以下）管道；但弯曲半径较小时易出现外壁褶皱、内壁变薄（需控制减薄量≤10%），耐压等级低于热煨型。
  • 用途：低压、常温、小口径管道系统，如民用空调制冷管道（U 型冷凝管）、家庭给排水管道（绕过障碍物后的折返管）、低压工业设备的支管（如泵出口回流管）。

2. 按应用功能分类（核心差异，决定适用场景）

• 普通转向型 U 型弯管
  • 功能：仅用于管道 180° 折返转向，无特殊性能要求，侧重 “空间布局适配”，如管道需绕过墙体、设备后返回原方向（如室内水管绕过梁柱后折返至用水点）。
  • 特点：弯曲半径适中（多为 3-5 倍管径），直管段长度根据安装空间定制，材质与管道本体一致，无额外性能强化。
• 热补偿型 U 型弯管（U-Bend Expansion Joint）
  • 功能：利用 180° 圆弧的弹性形变吸收管道因温度变化产生的热胀冷缩位移（如高温管道受热伸长时，U 型圆弧可轻微拉伸或压缩，避免管道因热应力破裂），兼具转向与 “热补偿” 功能。
  • 特点：弯曲半径较大（多为 5-10 倍管径），圆弧段管壁厚度略厚（增强弹性形变能力），部分会在圆弧外侧增加加强筋（提升抗疲劳性能），常用于温度波动大的管道（如蒸汽管道、热油输送管道）。

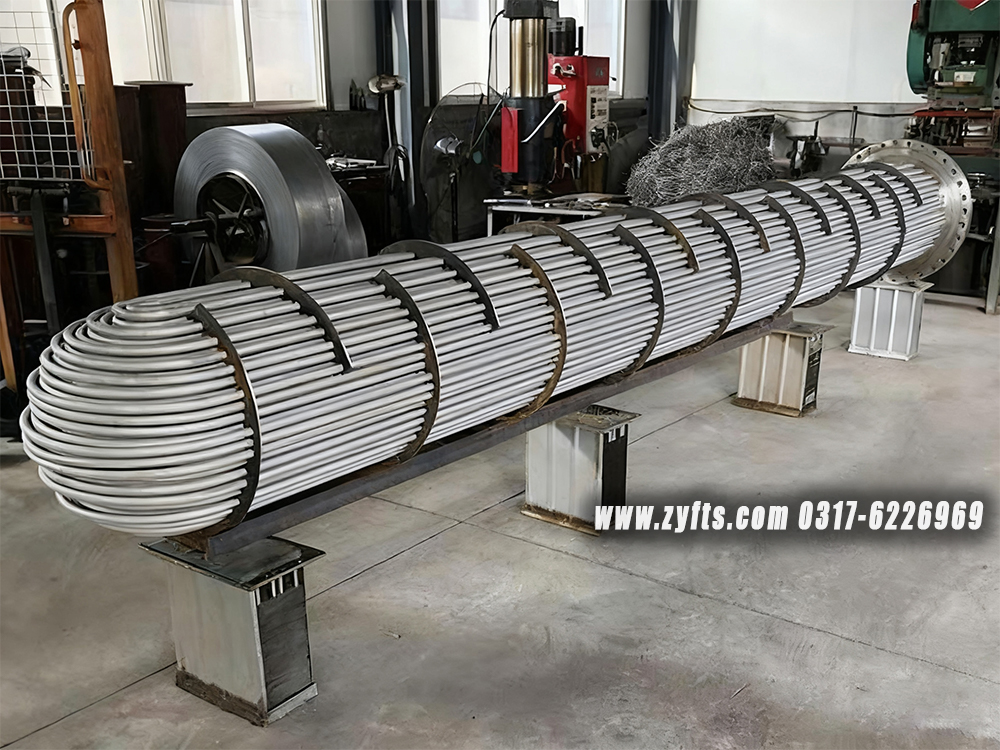

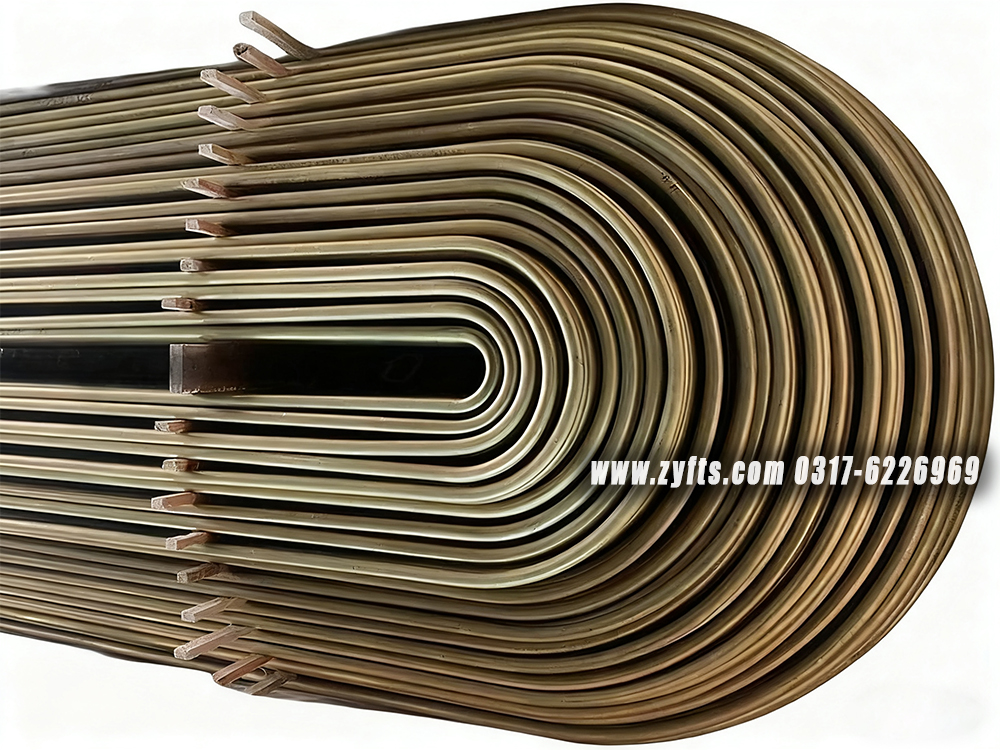

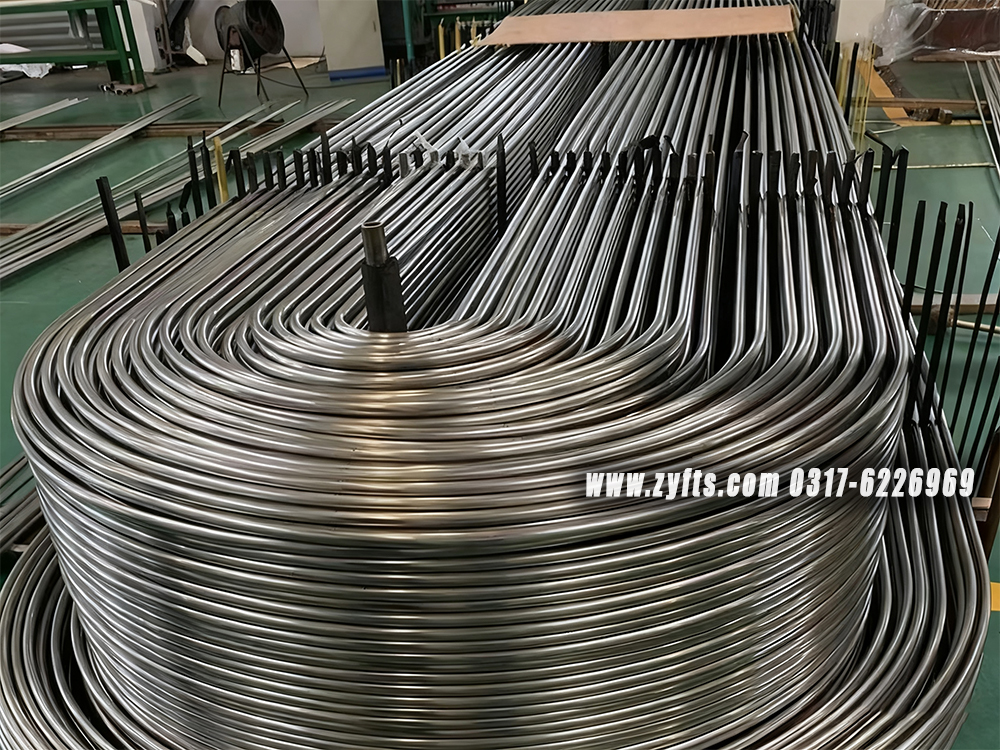

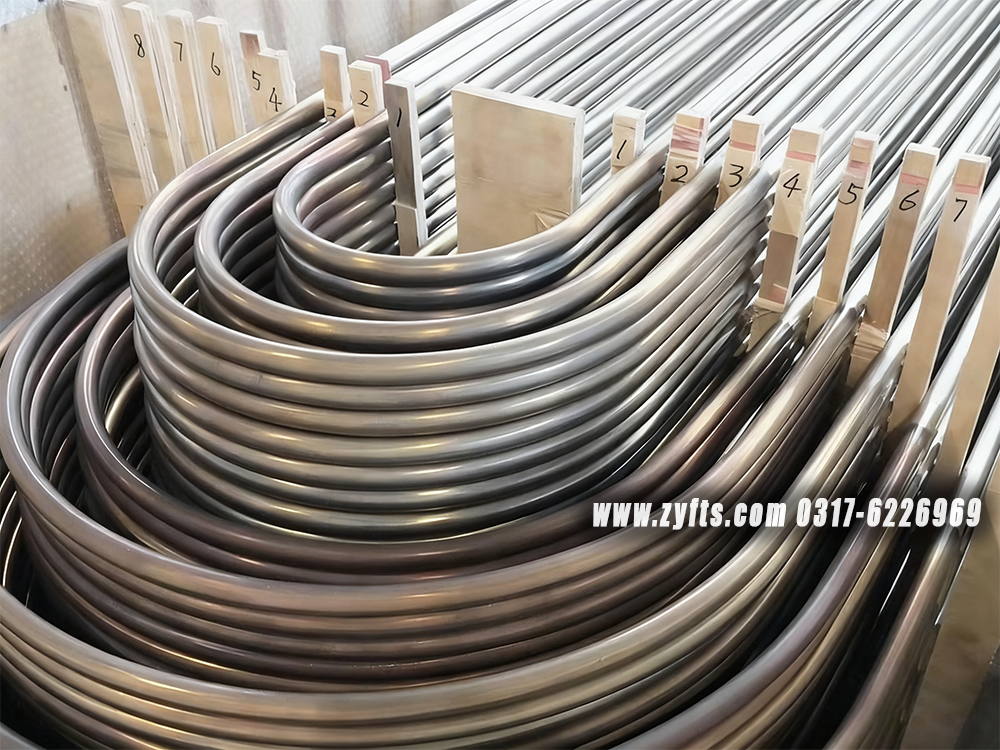

• 换热型 U 型弯管（Heat-Exchanger U-Bend）
  • 功能：作为换热器的核心部件（如 U 型管换热器），管道内流动的介质与壳程介质通过管壁进行热交换，180° 弯曲结构可减少管板开孔数量（仅需一端管板固定，另一端自由伸缩，避免热应力损坏管板）。
  • 特点：管径小（多为 DN15-DN50）、壁厚均匀（保证换热效率），弯曲半径精准（误差≤±5mm），材质多为耐腐蚀合金（如 316L 不锈钢、钛合金，适配化工腐蚀性介质），部分会进行表面抛光（减少结垢，提升换热效果）。

二、U 型弯管的核心功能（区别于普通 180° 弯头）

1. 180° 折返转向

   最基础功能：实现管道从 “正向” 到 “反向” 的折返，如家庭排水管从地面立管转向后，通过 U 型弯管折返至地下主管道；工业设备的回流管（如反应釜的物料回流管）通过 U 型弯管返回原料罐。
2. 热胀冷缩补偿

   关键功能：高温管道（如蒸汽管、热油管道）受热时会伸长，低温时会收缩，U 型弯管的 180° 圆弧段可通过弹性形变 “吸收” 这部分位移（圆弧拉伸或压缩），避免管道因热应力拉裂或挤压损坏设备，替代传统的 “波纹补偿器”（成本更低、维护更简单），常用于电站、化工的高温管道系统。
3. 介质缓冲与滞留

   特殊功能：U 型弯管的圆弧底部易形成 “液封” 或 “滞留段”，可用于：
   • 民用排水系统：U 型弯管（俗称 “U 型存水弯”）可留存少量水，阻断下水道异味返回到室内（如卫生间洗手池、厨房水槽的排水 U 型管）；
   • 工业系统：部分含杂质的介质（如含颗粒的浆料）可在 U 型圆弧底部短暂滞留，便于定期清理（避免杂质堵塞后续管道）。
4. 空间优化与绕行

   实用功能：当管道需绕过固定障碍物（如建筑物基础、大型设备）且需返回原方向时，U 型弯管的 180° 圆弧可紧凑布局，减少管道占用空间，比 “两个 90° 弯头 + 短管” 的组合更简洁（减少焊接点，降低泄漏风险），如工厂车间内管道绕过机床后折返至生产线。

三、U 型弯管的核心特点与选型关键

1. 核心特点
   • 多功能性：兼具 “转向”“热补偿”“介质缓冲” 功能，比普通弯管或弯头更能适配复杂工况；
   • 定制化强：弯曲半径、直管段长度、圆弧直径可根据安装空间和功能需求定制（如换热器 U 型管需匹配壳程直径，热补偿 U 型管需根据热位移量设计弯曲半径）；
   • 耐压与耐温适配：热煨型可承受高压（≥10MPa）、高温（≥400℃），冷弯型适配低压（≤2.5MPa）、常温，能覆盖从民用低压到工业高压的全场景；
   • 减少泄漏风险：相比 “两个 90° 弯头 + 短管” 的组合（需 2 次焊接），U 型弯管仅需 2 次对接焊接（两端直管段），减少焊接点数量，降低介质泄漏概率。
2. 选型关键指标
   • 基础参数：明确公称管径（如 DN200）、弯曲半径（R，多为 3-10 倍管径，热补偿型需更大 R）、直管段长度（L，根据对接管道的间距定制）、圆弧直径（D=2R + 管径，需适配安装空间）；
   • 加工工艺：大口径、厚壁、高压 / 高温场景选热煨型，小口径、薄壁、低压 / 常温场景选冷弯型；
   • 材质匹配：与管道本体材质一致（如不锈钢管道选 304/316L U 型弯管，碳钢管道选 Q235B/20# 钢 U 型弯管），腐蚀性介质需选耐腐蚀合金（如钛合金、哈氏合金）；
   • 功能需求：仅转向选普通型，温度波动大选热补偿型，换热器用选换热型（需保证壁厚均匀、尺寸精度）；
   • 标准规范：工业 U 型弯管需符合 GB/T 12459（钢制对焊管件）、ASME B16.9（对焊管件尺寸），换热器用 U 型管需符合 GB/T 151（热交换器）、ASTM A213（锅炉和换热器用无缝钢管）。

四、常见应用场景

• 工业核心场景：
  1. 换热器（U 型管换热器）：作为换热管，180° 弯曲结构允许管道自由伸缩，避免热应力损坏管板，广泛用于石油化工、制药、食品加工的加热 / 冷却工艺；
  2. 电站锅炉：水冷壁 U 型管、过热器 U 型管，承受高温高压蒸汽冲刷，需热煨工艺确保耐压和耐疲劳性；
  3. 制冷系统：空调、冰箱的冷凝器 U 型管，通过 180° 折返增加换热面积，提升制冷效率。
• 民用与市政场景：
  1. 给排水管道：卫生间、厨房的排水 U 型存水弯（阻断下水道异味），阳台备用水管的折返管（绕过墙体后返回用水点）；
  2. 供暖管道：室内暖气片的连接 U 型管（适配暖气片安装布局，减少管道转弯阻力）；
  3. 燃气管道：居民楼燃气支管的 U 型缓冲管（减少燃气压力波动，避免杂质沉积）。

五、U 型弯管与 180° 弯头的核心区别

用法

一、核心原理：理解 U 型管的 “工作基础”

1. 液体静压力平衡：当 U 型管两侧液面上方压力相等时，两侧液面保持水平；若一侧压力升高（或降低），液面会向压力低（或高）的一侧移动，液面高度差与压力差成正比（可通过公式 \(\Delta P = \rho g \Delta h\) 计算，其中 \(\rho\) 为液体密度，g 为重力加速度，\(\Delta h\) 为液面高度差）。
2. 分隔与导流：U 型管的弯曲结构可分隔两种不同的气体或液体，同时允许通过液体（或气体）的流动实现物质转移或压力传递。

二、常见用途及具体操作方法

1. 作为 “压力计”：测量气体或液体的压力差

2. 作为 “干燥管 / 吸收管”：净化气体

1. 选择合适的填充剂：
   • 干燥气体：无水 CaCl₂（适用于非碱性气体）、P₂O₅（适用于酸性 / 中性气体）、碱石灰（适用于碱性气体，如 NH₃）；
   • 吸收酸性杂质：碱石灰、NaOH 固体；
   • 吸收碱性杂质：无水 CaCl₂、P₂O₅、酸性固体（如 NaHSO₃）。
2. 填充 U 型管：两端用脱脂棉或玻璃棉堵住（防止固体颗粒被气体吹入系统），中间均匀填充固体试剂（填充高度约为 U 型管弯曲处以上 1/2~2/3）；
3. 连接装置：将气体 “长进短出”—— 从 U 型管一端通入待净化气体，另一端导出净化后的气体（确保气体与固体充分接触）；
4. 更换试剂：当填充剂变色（如无水 CuSO₄变蓝，指示吸水饱和）或失去吸收能力时，及时更换。

• 填充剂需颗粒均匀，避免结块，保证气体流通顺畅；
• 不适合处理大量气体（效率低于球形干燥管），且不能用于吸收会与填充剂反应产生大量热的杂质（如浓 HCl 与碱石灰反应放热可能炸裂 U 型管）。

3. 作为 “防倒吸装置”：保护反应系统

1. 将 U 型管一端连接反应装置的尾气出口，另一端连接吸收液（如水、NaOH 溶液）；
2. 当发生倒吸时，吸收液会进入 U 型管的弯曲部分，但由于 U 型管的 “液柱阻隔”，倒吸的液体不会直接进入反应瓶；
3. 当系统内压强恢复正常（如反应停止、气体不再溶解），U 型管内的液体可自行流回吸收液中，无需额外操作。

• 替代 “倒扣漏斗”“安全瓶”，尤其适用于小型实验装置或需要精简管路的情况；
• 注意：U 型管内无需填充试剂，仅需利用其弯曲结构形成 “液封缓冲”。

4. 作为 “液体分配 / 导流装置”：分隔与转移液体

1. 向 U 型管中注入两种互不相溶的液体（如左侧注油、右侧注水），由于密度差异，液体在 U 型管中形成清晰分层（密度大的液体在下方）；
2. 若需将下层液体转移至另一侧，可在一侧液面上方施加轻微压力（如用橡胶塞挤压），利用压力差推动液体流动，实现定量分配；
3. 若连接封闭反应瓶，可通过 U 型管向瓶内添加液体试剂（如向惰性气体保护的反应瓶中加溶剂），避免空气进入。

• 液体需互不相溶且不与 U 型管材质反应；
• 操作时需缓慢调节压力，避免液体流速过快导致分层紊乱。

三、使用 U 型管的通用注意事项

1. 材质选择：
   • 玻璃 U 型管：耐高温（可用于加热相关实验）、透明度好，但易碎，不可用于强碱性溶液（如浓 NaOH 会腐蚀玻璃）；
   • 塑料 U 型管（如 PP 材质）：耐冲击、耐碱，但耐高温性差（通常不超过 100℃），不适用于有机溶剂。
2. 清洗与干燥：
   • 使用前需用蒸馏水清洗，去除内壁杂质；
   • 若用于干燥或压力测量，需烘干（105℃烘箱中干燥 1~2 小时），避免残留水分影响实验。
3. 安全操作：
   • 加热时需用石棉网均匀受热，避免局部骤热导致炸裂；
   • 使用水银作为指示液时，必须在通风橱中操作，防止水银蒸气中毒，若泄漏需立即用硫粉覆盖（生成无毒的硫化汞）。

总结

标准

一、基础定义与结构标准

1. 外形尺寸：
   • 管长：两端直管段长度通常为 100mm~300mm，具体根据用途设定（如压力计用 U 型管直管段需足够长以容纳指示液高度差）；
   • 管径：内径偏差需≤±5%（如标称内径 10mm 的 U 型管，实际内径应在 9.5mm~10.5mm 之间），管壁厚度均匀，无明显凹陷或凸起；
   • 弯曲度：U 型管的弯曲部分需对称，两侧直管段垂直于水平面，弯曲半径（R）通常为管径的 3~5 倍（避免弯曲处应力集中导致破裂）。
2. 接口标准：
   • 若用于连接装置，两端需带有标准磨口（如实验室常用的磨口规格：19#、24#），磨口表面光滑无划痕，密封性符合要求（组装后施压无气体泄漏）；
   • 非磨口型 U 型管，两端管口需打磨光滑，无毛刺，防止划伤橡胶管或导致密封不良。

二、材质标准：按用途分类界定

三、核心技术参数标准

1. 压力计用 U 型管（参考 JJG 49-2013《弹性元件式精密压力表和真空表》相关要求）

• 精度等级：根据测量范围分为 0.5 级（允许误差 ±0.5%）、1.0 级（±1.0%），实验室常用 0.5 级；
• 指示液兼容性：需明确标注适用的指示液类型（如水、酒精、水银），水银用 U 型管需额外标注 “防泄漏结构”（如弯曲处加厚）；
• 量程标注：管身需清晰刻有刻度，刻度范围需覆盖常用压力对应的液面高度差（如 0~500mmH₂O，0~760mmHg），刻度间距≥1mm，刻度线清晰无模糊。

2. 气体净化用 U 型管（参考 HG/T 2810-2011《实验室玻璃仪器 干燥管》）

• 填充空间容积：标注有效填充容积（如 25mL、50mL），偏差≤±10%；
• 通气阻力：在标准气压（101.3kPa）、气体流速 100mL/min 下，阻力≤5kPa；
• 密封性：组装磨口后，抽真空至 1kPa，30 分钟内压力回升≤0.1kPa（无泄漏）。

四、使用与安全标准

1. 使用前检查：
   • 外观：无裂痕、划痕、气泡，磨口无破损；
   • 密封性：连接装置后，通过施压或抽真空检查，确认无泄漏；
   • 清洁度：新 U 型管需用铬酸洗液或超声波清洗，去除油污和杂质，干燥后使用。
2. 安全操作：
   • 高温使用：玻璃 U 型管加热时需用石棉网均匀受热，禁止直接明火加热（避免炸裂）；
   • 有毒介质：使用水银作为指示液时，需在通风橱操作，配备硫粉（泄漏时处理），禁止徒手接触；
   • 腐蚀防护：接触强腐蚀介质（如氢氟酸）时，必须使用 PTFE 材质 U 型管，禁止使用玻璃材质。
3. 维护与报废：
   • 维护：使用后及时清洗、干燥，磨口处涂抹凡士林（防止粘连）；
   • 报废：出现裂痕、密封性失效、刻度模糊等情况时，禁止继续使用，需按危险废物（如含水银 U 型管）分类处理。

五、标准依据（常见参考）

• 实验室玻璃 U 型管：GB/T 28872-2012《实验室玻璃仪器 通用要求》、HG/T 2810-2011《实验室玻璃仪器 干燥管》；
• 压力测量用 U 型管：JJG 49-2013《弹性元件式精密压力表和真空表》（关联压力计量要求）；
• 工业用塑料 U 型管：GB/T 10798-2001《热塑性塑料管材 通用壁厚表》（材质与尺寸规范）。

交货

对配件进行目视检查，以检查任何表面缺陷。检查管件主体和焊缝是否有任何可见的表面缺陷，例如凹痕、模痕、孔隙、底切等。根据适用标准进行验收。从仓库到您身边，我们既要速度更要靠谱！全程追踪物流、品质护货不马虎，每一次交付都较真 “说到做到”，让客户更快 更满意的拿到心仪货品

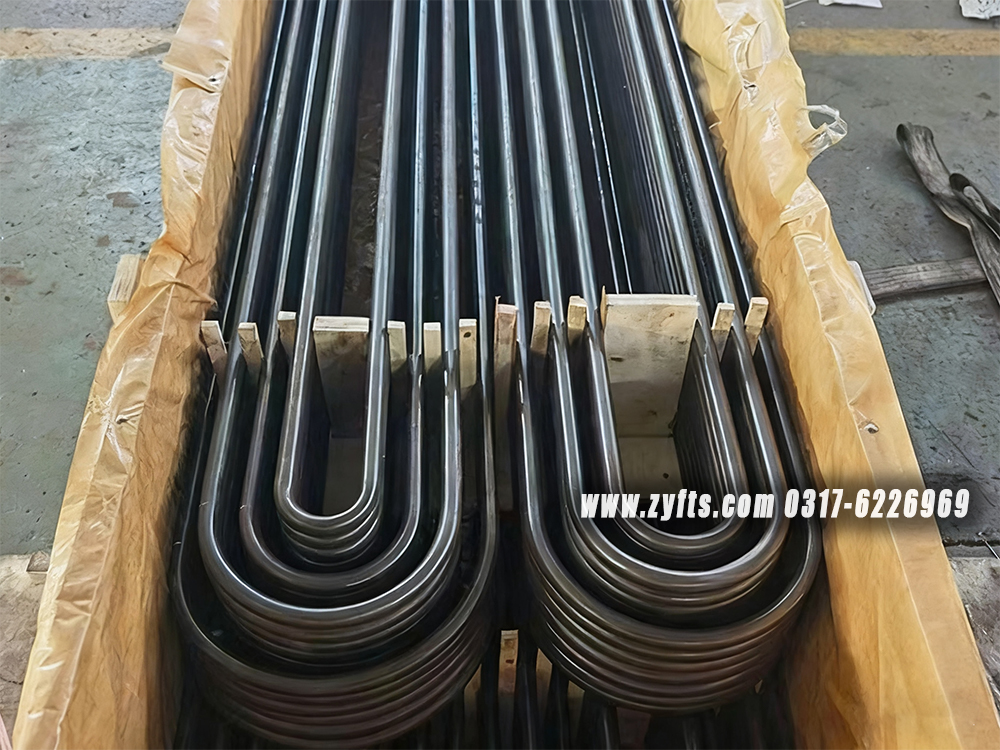

包装

对于带喷漆的碳钢法兰的包装，我们会使用气泡膜来保护喷漆。对于未喷漆或长期运输上油的法兰，我们建议客户使用防锈纸和塑料袋以防止生锈。后期我们会根据客户的要求和实际情况 细致包装 保证客户收到完整的产品
