ASTM A234 WP22 异径管是一种管件，用于连接管道中两根不同尺寸的管道。它由碳钢或合金钢制成，符合 ASTM A234 WP22 规范标准。ASTM A234 WP22 异径管中使用的 WP22 级材料适用于高温高压管道系统。

ASTM A234 WP22 减速机有多种尺寸和配置可供选择，包括同心和偏心异径管。同心异径管具有对称形状，两端对齐，而偏心异径管是不对称的，一端偏离中心。减速机类型的选择取决于具体的应用要求和所输送的流体类型。

ASTM A234 WP22 减速机的一些主要特性和优点包括：

耐腐蚀性能：用于制造减速机的材料旨在抵抗高温和恶劣化学环境引起的腐蚀和生锈。
高强度：WP22材料具有优异的强度、耐用性和抗冲击性，这使得减速机适合用于高压和高温应用。
易于安装：ASTM A234 WP22 异径管相对容易安装，安装后需要最少的维护。
兼容性：ASTM A234 WP22 异径管与其他 ASTM A234 WP22 管件兼容，提供无缝连接。

总之，ASTM A234 WP22 异径管是一种用于连接管道中两根不同尺寸的管道的管件。它由碳钢或合金钢制成，符合 ASTM A234 WP22 规范标准。该减速机具有优异的强度、耐腐蚀性和耐用性，适合在高压和高温环境下使用。

ASTM A234 WP22 的化学成分

元素	组成（%）
碳（C）	0.10 - 0.20%
锰（Mn）	0.30 - 0.60%
磷（P）	≤ 0.04%
硫（S）	≤ 0.05%
硅（Si）	≤ 0.40%
铬（Cr）	1.00 - 1.50%
钼（Mo）	0.40 - 0.60%

ASTM A234 WP22 异径管对于确保管道系统中适当的流量和压力管理至关重要。其设计允许管道尺寸之间的可靠过渡，使其适用于各个行业的高温应用。如需更多信息或具体要求，请咨询合格的供应商。

规格

ASTM A234 WP22 是用于中高温工况的锻造碳钢和合金钢管件的规范。WP22 异径管是一种允许改变管道直径的配件，可在两种不同尺寸的管道之间提供平滑过渡。这种减速机通常用于高温高压普遍存在的行业。

标准：ASTM A234
年级：WP22
类型：异径管（同心或偏心）
温度范围：中高温
制造工艺：造成
尺寸：可根据应用定制

应用

ASTM A234 WP22 减速机广泛应用于各种应用，包括：

发电厂
石油和天然气管道
化学加工厂
加热系统
压力容器

ASTM A234/A234M 是中高温使用锻造碳钢和合金钢管件的标准规范。本规范涵盖了用于石油和天然气、石化和发电行业各种应用的多个等级的配件。

ASTM A234/A234M 的化学成分（%）

年级	类型	C	是的	S	P	锰	铬	它	莫	其他	欧布	熊	D5
WPB的	0.3	0.1分钟	0.058	0.05	0.29-1.06	0.4	0.4	0.15	V：0.06;酒精：0.02	415-585	240	22	197
木塑	0.35	0.1分钟	0.058	0.05	0.29-1.06	0.4	0.4	0.15	V：0.06;酒精：0.02	485-655	275	22	197
WP1	0.28	0.1-0.5	0.045	0.045	0.3-0.9			0.44-0.65		380-550	205	22	197
WP12 CL1	0.05-0.2	0.6	0.045	0.045	0.3-0.8	0.8-1.25		0.44-0.65		415-585	220	22	197
WP12 CL2	0.05-0.2	0.6	0.045	0.045	0.3-0.8	0.8-1.25		0.44-0.65		485-655	275	22	197
WP11 CL1	0.05-0.15	0.5-1	0.03	0.03	0.3-0.6	1-1.5		0.44-0.65		415-585	205	22	197
WP11 CL2	0.05-0.2	0.5-1	0.04	0.04	0.3-0.8	1-1.5		0.44-0.65		485-655	275	22	197
WP11 CL3	0.05-0.2	0.5-1	0.04	0.04	0.3-0.8	1-1.5		0.44-0.65		520-690	310	22	197
WP22 CL1	0.05-0.15	0.5	0.04	0.04	0.3-0.6	1.9-2.6		0.87-1.13		415-585	205	22	197
WP22 CL3	0.05-0.15	0.5	0.04	0.04	0.3-0.6	1.9-2.6		0.87-1.13		520-690	310	22	197
WP5 CL1	0.15	0.5	0.03	0.04	0.3-0.6	4-6		0.44-0.65		415-585	205	22	217
WP5 CL3	0.15	0.5	0.03	0.04	0.3-0.6	4-6		0.44-0.65		520-690	310	22	217
WP9 CL1	0.15	1	0.03	0.03	0.3-0.6	8-10		0.9-1.1		415-585	205	22	217
WP9 CL3	0.15	1	0.03	0.03	0.3-0.6	8-10		0.9-1.1		520-690	310	22	217
WPR的	0.2		0.05	0.045	0.4-1.06		1.6-2.24			435-605	315	22/28	217
WP91型	0.08-0.12	0.2-0.5	0.01	0.02	0.3-0.6	8-9.5	0.4	0.85-1.05	参见 sdandard	585-760	415	20	248
WP911型	0.09-0.13	0.1-0.5	0.01	0.02	0.3-0.6	8.5-10.5	0.4	0.9-1.1	参见 sdandard	620-840	440	20	248

笔记：

每比规定的 C 最大值减少 0.01%，则允许比规定的最大值增加 0.06% Mn，最高可达 1.35%。

Cu、Ni、Cr、Mo之和不得超过1.00%。

Cr和Mo的总和不得超过0.32%。

根据热分析和公式 C.E.=C+Mn/6+（Cr+Mo+V）/5+（Ni+Cu）/15，最大碳当量（C.E.）应为 0.50。

ASTM A234 的机械性能

拉伸要求	WPB的	木塑、WP11CL2	WP11CL1	WP11CL3
拉伸强度，最小值，ksi[MPa] （0.2% 偏移或 0.5% 负载下拉伸）	60-85 [415-585]	70-95 [485-655]	60-85 [415-585]	75-100 [520-690]
屈服强度，最小，ksi[MPa]	32 [240]	40 [275]	30 [205]	45 [310]

特殊功能

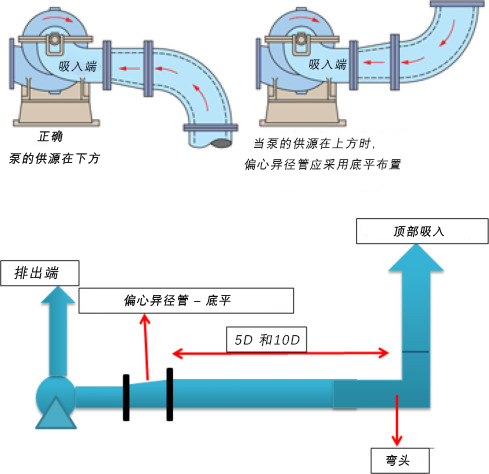

卧式液体异径管通常是偏心的，顶部平坦，可避免气泡在系统中积聚。偏心异径管用于泵的吸入侧，以阻止空气滞留在管道中。同心异径管中空气的逐渐积聚会导致大气泡，导致泵在吸入泵时失速或气蚀。卧式气体减速器通常是偏心的，底部光滑，允许冷凝水或油在低级排出。

标准：ANSI B16.9/16.28、ASTM A53/A106、API 5L、ASME B36.10M---1996、DIN2605/2615/2616、JIS P2311/2312

表面处理：透明油、防锈黑油或热镀锌。

根据不同的材料，管材异径管有碳钢异径管、不锈钢异径管、合金钢异径管等。
根据其结构，管径管有螺纹异径管、锥形异径管和防侧倾异径管等。

同心异径管与偏心异径管的区别

同心异径管被广泛使用，而偏心异径管则用于保持顶部和底部管道的水平。偏心异径管还避免了空气滞留在管道内，同心异径管消除了噪音污染。

钢管异径管的制造工艺

减速机有多种制造工艺。它们由带有所需填充材料的焊管制成。但是，EFW 和 ERW 管道不能使用异径管。为了制造锻造零件，使用了不同类型的方法，包括冷成型和热成型工艺。它包括“外模法”。

外径法

它是制造钢管异径管的最常用方法。管道在外模中被切割和压制，而管道的一端被压缩成较小的尺寸。该方法适用于制造中小型减速机。

管径管的连接类型

管径管有不同的连接类型，可分为承插焊异径管和对焊异径管。

承插焊异径管与对焊异径管

承插焊异径管又称承插焊嵌件，它有1、2、3三种类型。制造标准符合 ASME B16.11。

承插焊的强度是对焊强度的1/2，因此用于直径为NPS 2或更小的小直径管道。对焊具有良好的强度，因为它适用于高压和高温管道。

对焊异径管端部平面或斜角，按照 ASME B16.9 制造，焊接工艺符合 ASME B16.25。

管径管材料类型

碳钢异径管与不锈钢异径管
异径管可以由碳钢、合金或不锈钢等制成。与不锈钢异径管相比，碳钢异径管具有耐高压、更高强度、耐磨等特点，但很容易被腐蚀。
碳钢异径管材料标准和牌号：
A234 WPB、A420、WPL6、MSS-SP-75、WPHY 42、46、52、56、60、65 和 70。
适用于不锈钢异径管
ASTM A403 WP 304、304L、A403、316、316L、317、317L、321、310和904L等。
适用于合金管异径管A234 WP1、WP5、WP9、WP11、WP22、WP91等。

焊管异径管

对焊管件有同心异径管和偏心异径管，以减少从一种尺寸的管道到另一种尺寸的管道的流量。

同心异径管对焊管件是对称的：两端沿中心对齐。
偏心异径管对焊管件不是对称的：两端彼此偏离中心。

我们提供以下范围的钢管异径管

标准：ASME B16.9、Day2615、JIS B2312、ASME B16.11
材质：碳钢 ASTM A234 WPB，
合金钢 ASTM A234 WP1、WP5、WP9、WP11、WP22
不锈钢 ASTM A403 304/316
类型：相等和减少
尺寸范围：1/2“x1/2”x1/4“-20”x20“x8”
壁厚：Sch10、Sch40、Sch80
压力口粮：3000#、6000#、9000 #
涂层：黑色油漆，镀锌

特征

异径管是管件之一，用于连接两根不同直径的管道。异径管用于改变流经的流体速率。异径管通常是通过减少压制工序，或通过扩大压制工艺或同时减少和扩大压制工序制成的，对于某些规格的异径管，我们也可以采用冲压工艺。异径管分为偏心异径管和同心异径管。异径管根据其应用和行业的需要，有各种材料可供选择，也有不同的尺寸可供选择。

管径管有助于将大直径管道与小直径管道连接起来。
使用这些类型的减速器可以减少噪音和振动。
这些异径管需要有限的设置空间。
偏心异径管吸收管壁产生的声音以及耐受的流体。
该减速器具有最低的湍流捕获量。

大小

公称管道	斜角外径				中心到端
DN 大小	D1		D2		端到端
DN 大小	A系列	B系列	A系列	B系列	L
20×15	26.9	25	21.3	18	38
25×20	33.7	32	26.9	25	51
25×15	33.7	32	21.3	18	51
32×25	42.4	38	33.7	32	51
32×20	42.4	38	26.9	25	51
32×15	42.4	38	21.3	18	51
40×32	48.3	45	42.4	38	64
40×25	48.3	45	33.7	32	64
40×20	48.3	45	26.7	25	64
40×15	48.3	45	21.3	18	64
50×40	60.3	57	48.3	45	76
50×32	60.3	57	42.4	38	76
50×25	60.3	57	33.7	32	76
50×20	60.3	57	26.9	25	76
65×50	76.1(73)	76	60.3	57	89
65×40	76.1(73)	76	48.3	45	89
65×32	76.1(73)	76	42.4	38	89
65×25	76.1(73)	76	33.7	32	89
80×65	88.9	89	76.1(73)	76	89
80×50	88.9	89	60.3	57	89
80×40	88.9	89	48.3	45	89
80×32	88.9	89	42.4	38	89
90×80	101.6	-	88.9	-	102
90×65	101.6	-	76.1(73)	-	102
90×50	101.6	-	60.3	-	102
90×40	101.6	-	48.3	-	102
90×32	101.6	-	42.4	-	102
100×90	114.3	108	101.6	-	102
100×80	114.3	108	88.9	89	102
100×65	114.3	108	76.1(73)	76	102
100×50	114.3	108	60.3	57	102
100×40	114.3	108	48.3	45	102
125×100	139.7	133	114.3	108	127
125×90	139.7	-	101.6	-	127
125×80	139.7	133	88.9	89	127
125×65	139.7	133	76.1(73)	76	127
125×50	139.7	133	60.3	57	127
150×125	168.3	159	139.7	133	140
150×100	168.3	159	114.3	108	140
150×90	168.3	-	101.6	-	140
150×80	168.3	159	88.9	89	140
150×65	168.3	159	76.1(73)	76	140
200×150	219.1	219	163.8	159	152
200×125	219.1	219	139.7	133	152
200×100	219.1	219	114.3	108	152
200×90	219.1	-	101.6	-	152
250×200	273	273	219.1	219	178
250×150	273	273	168.3	159	178
250×125	273	273	139.7	133	178
250×100	273	273	114.3	108	178
300×250	323.9	325	273	273	203
300×200	323.9	325	219.1	219	203
300×150	323.9	325	168.3	159	203
300×125	323.9	325	139.7	133	203
350×300元	355.6	377	323.9	325	330
350×250	355.6	377	273	273	330
350×200	355.6	377	219.1	219	330
350×150	355.6	377	168.3	159	330
400×350	406.4	426	355.6	377	356
400×300元	406.4	426	323.9	325	356
400×250	406.4	426	273	273	356
400×200	406.4	426	219.1	219	356
450×400元	457.2	478	406.4	426	381
450×350	457.2	478	355.6	377	381
450×300元	457.2	478	323.9	325	381
450×250	457.2	478	273	273	381
500×450	508	529	457.2	478	508
500×400	508	529	406.4	426	508
500×350	508	529	355.6	377	508
500×300	508	529	323.9	325	508
550×500元	559	-	508	-	508
550×450元	559	-	457	-	508
550×400元	559	-	406	-	508
550×350	559	-	356	-	508
600×550	610	-	559	-	508
600×500	610	630	508	530	508
600×450	610	630	457	480	508
600×400元	610	630	406	426	508
650×600元	660	-	610	-	610
650×550	660	-	559	630	610
650×500元	660	-	508	-	610
650×450	660	-	457	630	610
700×650	711	-	660	-	610
700×600元	711	720	310	720	610
700×550	711	-	559	-	610
700×500元	711	720	508	630	610
750×700元	762	-	711	-	610
750×650	762	-	660	-	610
750×600元	762	-	610	-	610
750×550	762	-	559	-	610
800×750	813	-	762	-	610
800×700	813	820	711	720	610
800×650	813	-	660	-	610
800×600	813	820	610	630	610
850×800元	864	-	813	-	610
850×750	864	-	762	-	610
850×700元	864	-	711	-	610
850×650	864	-	660	-	610
900×850	914	-	864	-	610
900×800元	914	920	813	820	610
900×750	914	-	762	-	610
900×700	914	920	711	820	610
950×900	965	-	914	-	610
950×850	965	-	864	-	610
950×800元	965	-	813	-	610
950×750	965	-	762	-	610
1000×950	1016	-	965	-	610
1000×900	1016	1020	914	920	610
1000×850	1016	-	864	-	610
1000×800元	1016	1020	813	920	610
1050×1000元	1067	-	1016	-	610
1050×950	1067	-	965	-	610
1050×900	1067	-	914	-	610
1050×850	1067	-	864	-	610
1100×1050	1118	-	1067	-	610
1100×1000元	1118	1120	1016	1020	610
1100×950	1118	-	965	-	610
1100×900	1118	1120	914	1020	610
1150×1100	1168	-	1118	-	711
1150×1050	1168	-	1067	-	711
1150×1000元	1168	-	1016	-	711
邮报：1150×950	1168	-	965	-	711
邮编：1200×1150	1220	-	1168	-	711
1200×1100	1220	1220	1118	1120	711
1200×1050	1220	-	1067	-	711
1200×1000元	1220	1220	1016	1120	711

异径管长度

异径管的长度相对于直径非常短，因此在某些尺寸上，从一个直径到另一个直径的过渡非常突然。例如，6“ x 21/2” 的异径管的长度为 140 mm。在这个短距离内，管道的外径将从 168.3 毫米外径减少到 73 毫米外径。在新管道系统的设计阶段，管道设计师当然必须考虑它。

应用

钢管异径管是管道中用于根据内径从大口径减小到小口径的部件。

这里的缩减长度等于较小和较大的管道直径的平均值。在这里，减速器可以用作扩散器或喷嘴。减速器有助于满足现有不同尺寸的管道或管道系统的液压流量。钢减速机的使用是在化工厂和发电厂进行的。它使管道系统可靠且紧凑。它保护管道系统免受任何类型的不利冲击或热变形。当它在压力圈上时，它可以防止任何类型的泄漏并且易于安装。镀镍或镀铬异径管可延长产品寿命，适用于高蒸气管线，并防止腐蚀。
