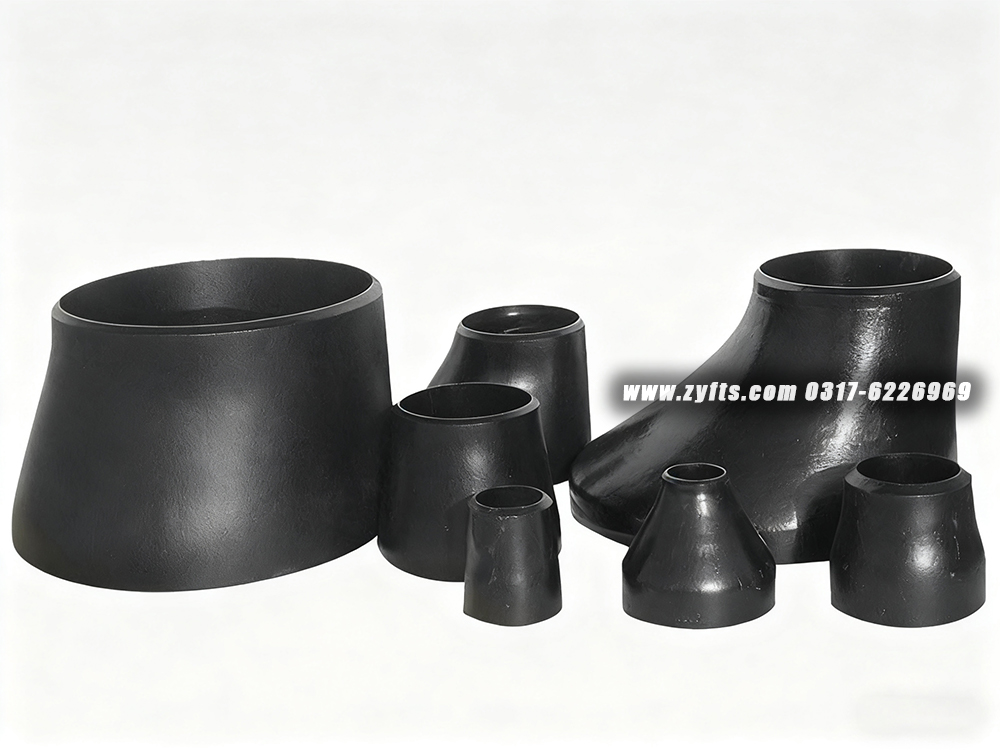

异径管是用于连接不同管径管道的管件，核心作用是实现管道系统中流体通道的直径过渡，行业内也常称为 “大小头”。

一、核心定义与功能

异径管的本质是两端拥有不同内径的管状连接件，其核心功能包括：

连接不同规格的管道，解决管道系统中管径不匹配的问题。
优化流体流动，通过平滑的直径过渡减少流体阻力、湍流和压力损失。
适配设备接口，连接管径与管道规格不同的泵、阀门、换热器等设备，保证系统衔接。

二、主要分类与结构特点

根据两端圆心是否共线，异径管主要分为两类，结构和适用场景差异明显：

类型	结构特点	核心特征

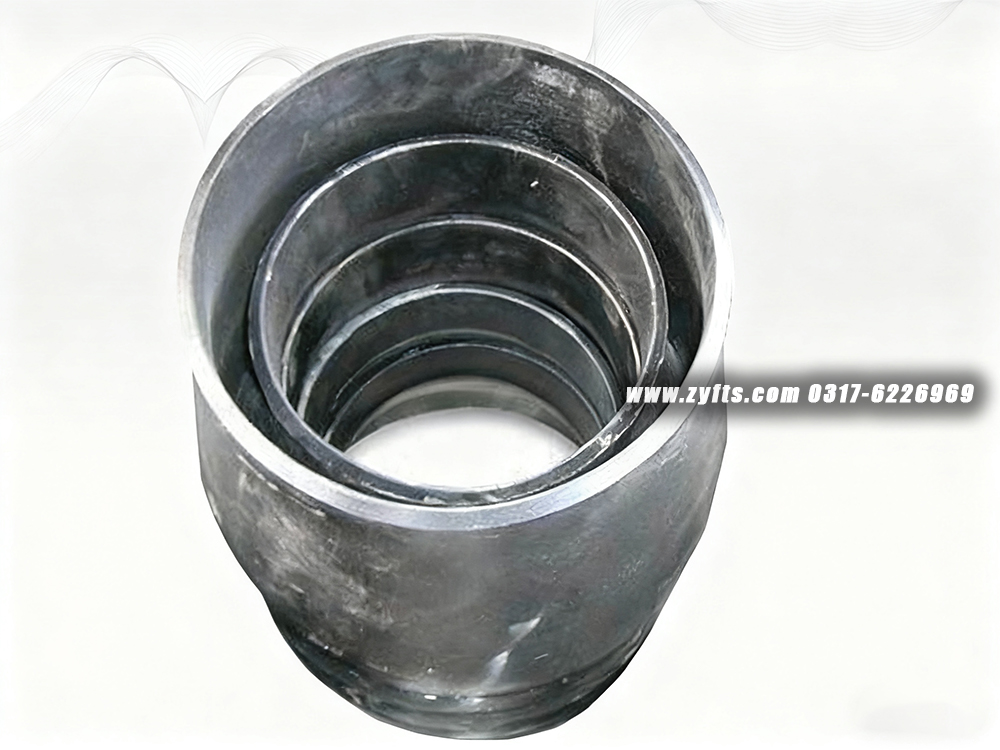

同心异径管	两端圆心在同一条轴线上，整体呈对称的锥形过渡	结构对称、流体阻力小，应力分布均匀，承压能力较强

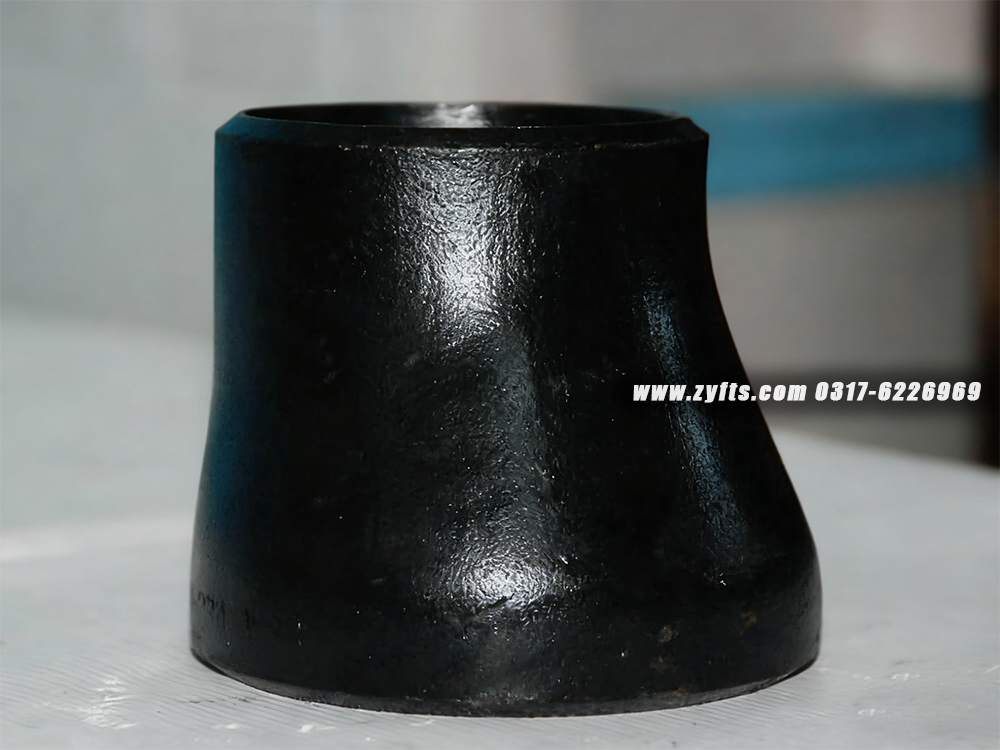

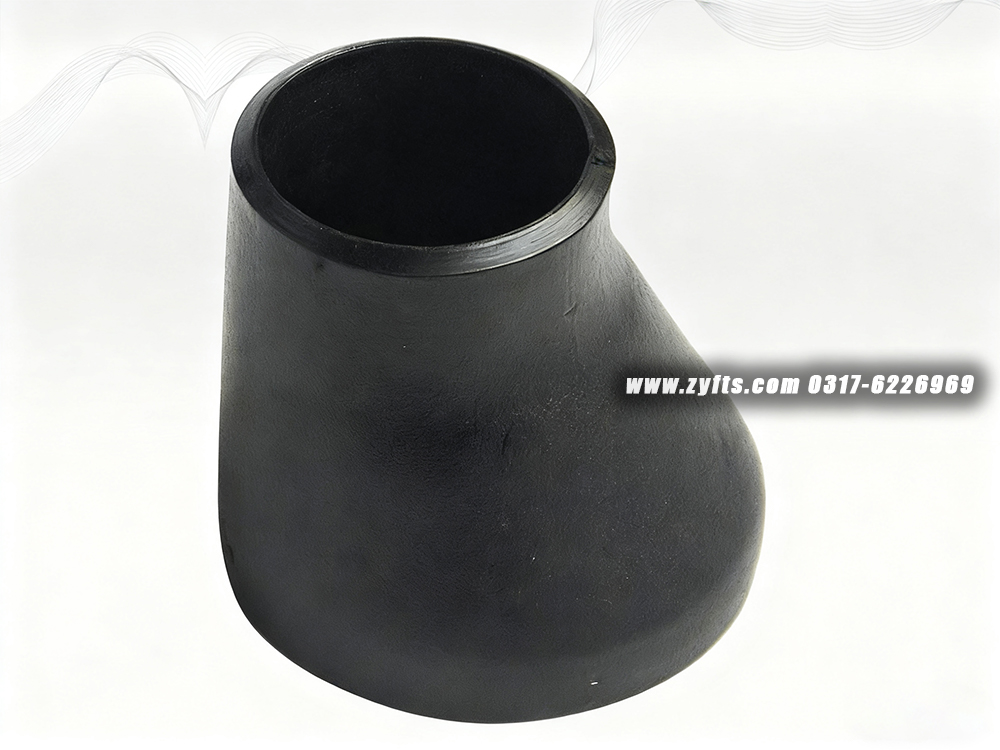

偏心异径管	两端圆心不在同一直线，一侧保持平直（底平或顶平），另一侧呈斜坡过渡	可避免介质沉积或气体积聚，适配特定安装空间和介质特性

三、常见应用场景

流体输送系统：如化工、石油、给排水管道中，连接不同管径的主管与支管。
设备衔接：用于泵、压缩机、流量计的进出口，匹配设备接口与管道的管径差异。
特殊工况：含固体颗粒的介质（如污泥、矿浆）用底平偏心异径管防沉积；需排气的气体或液体管道用顶平偏心异径管防气阻。

特殊功能

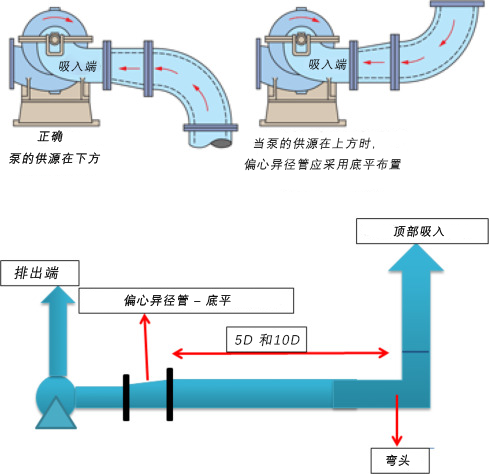

卧式液体异径管通常是偏心的，顶部平坦，可避免气泡在系统中积聚。偏心异径管用于泵的吸入侧，以阻止空气滞留在管道中。同心异径管中空气的逐渐积聚会导致大气泡，导致泵在吸入泵时失速或气蚀。卧式气体减速器通常是偏心的，底部光滑，允许冷凝水或油在低级排出。

标准：ANSI B16.9/16.28、ASTM A53/A106、API 5L、ASME B36.10M---1996、DIN2605/2615/2616、JIS P2311/2312

表面处理：透明油、防锈黑油或热镀锌。

根据不同的材料，管材异径管有碳钢异径管、不锈钢异径管、合金钢异径管等。
根据其结构，管径管有螺纹异径管、锥形异径管和防侧倾异径管等。

同心异径管与偏心异径管的区别

同心异径管被广泛使用，而偏心异径管则用于保持顶部和底部管道的水平。偏心异径管还避免了空气滞留在管道内，同心异径管消除了噪音污染。

钢管异径管的制造工艺

减速机有多种制造工艺。它们由带有所需填充材料的焊管制成。但是，EFW 和 ERW 管道不能使用异径管。为了制造锻造零件，使用了不同类型的方法，包括冷成型和热成型工艺。它包括“外模法”。

外径法

它是制造钢管异径管的最常用方法。管道在外模中被切割和压制，而管道的一端被压缩成较小的尺寸。该方法适用于制造中小型减速机。

管径管的连接类型

管径管有不同的连接类型，可分为承插焊异径管和对焊异径管。

承插焊异径管与对焊异径管

承插焊异径管又称承插焊嵌件，它有1、2、3三种类型。制造标准符合 ASME B16.11。

承插焊的强度是对焊强度的1/2，因此用于直径为NPS 2或更小的小直径管道。对焊具有良好的强度，因为它适用于高压和高温管道。

对焊异径管端部平面或斜角，按照 ASME B16.9 制造，焊接工艺符合 ASME B16.25。

管径管材料类型

碳钢异径管与不锈钢异径管
异径管可以由碳钢、合金或不锈钢等制成。与不锈钢异径管相比，碳钢异径管具有耐高压、更高强度、耐磨等特点，但很容易被腐蚀。
碳钢异径管材料标准和牌号：
A234 WPB、A420、WPL6、MSS-SP-75、WPHY 42、46、52、56、60、65 和 70。

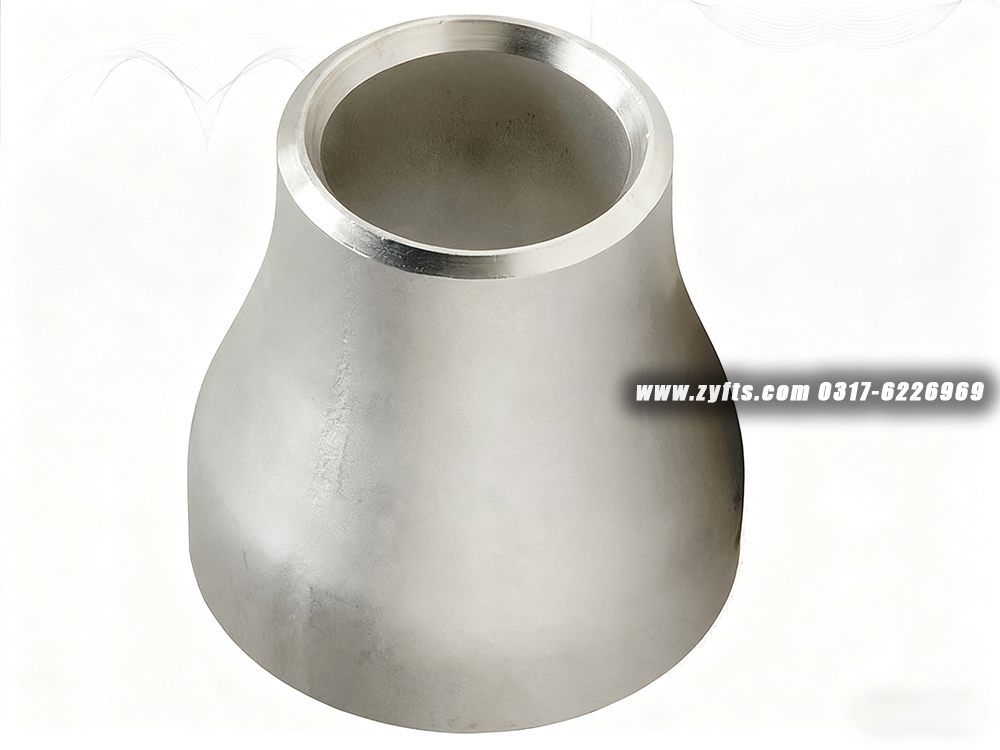

适用于不锈钢异径管
ASTM A403 WP 304、304L、A403、316、316L、317、317L、321、310和904L等。

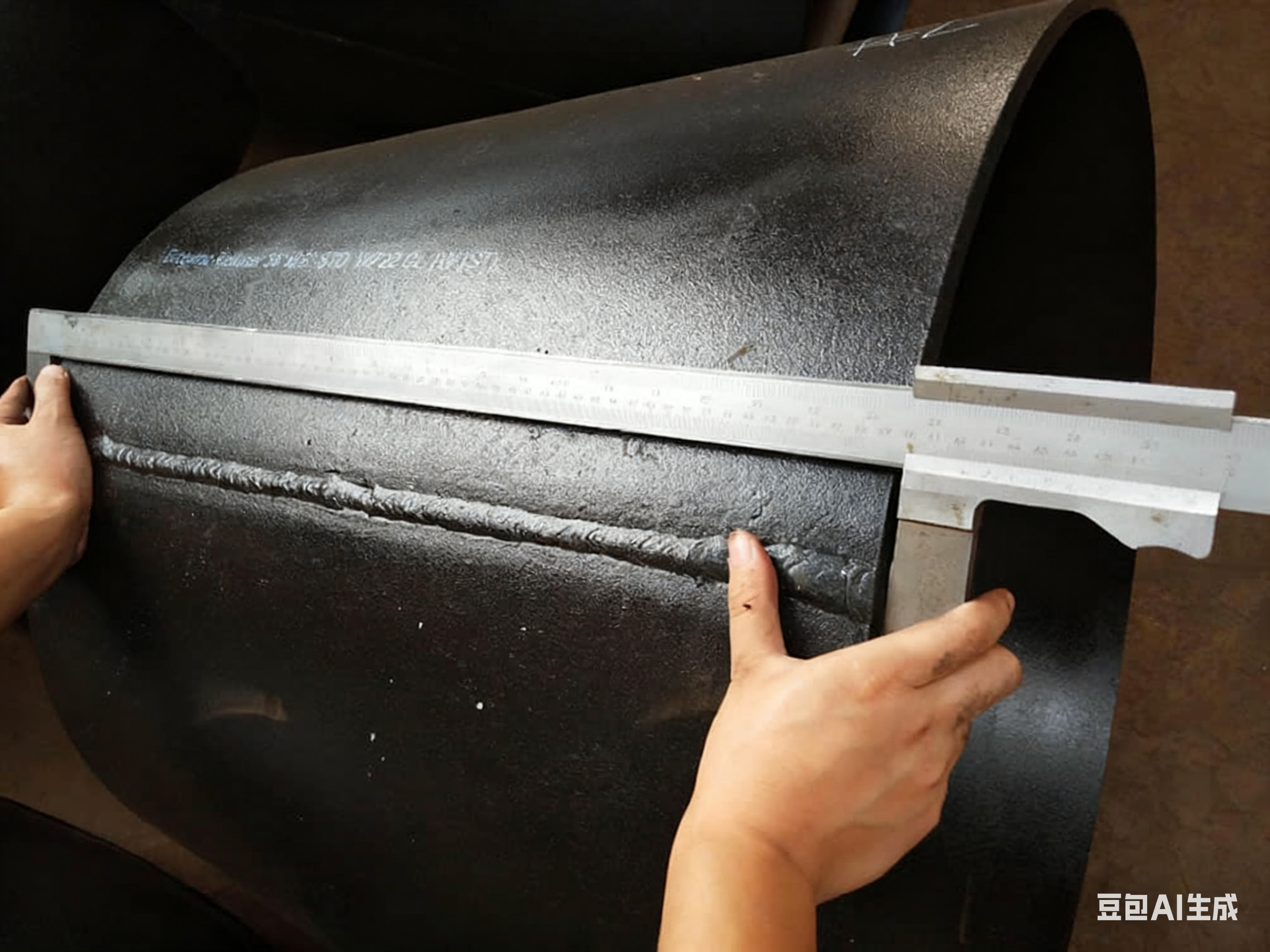

适用于合金管异径管A234 WP1、WP5、WP9、WP11、WP22、WP91等。

焊管异径管

对焊管件有同心异径管和偏心异径管，以减少从一种尺寸的管道到另一种尺寸的管道的流量。

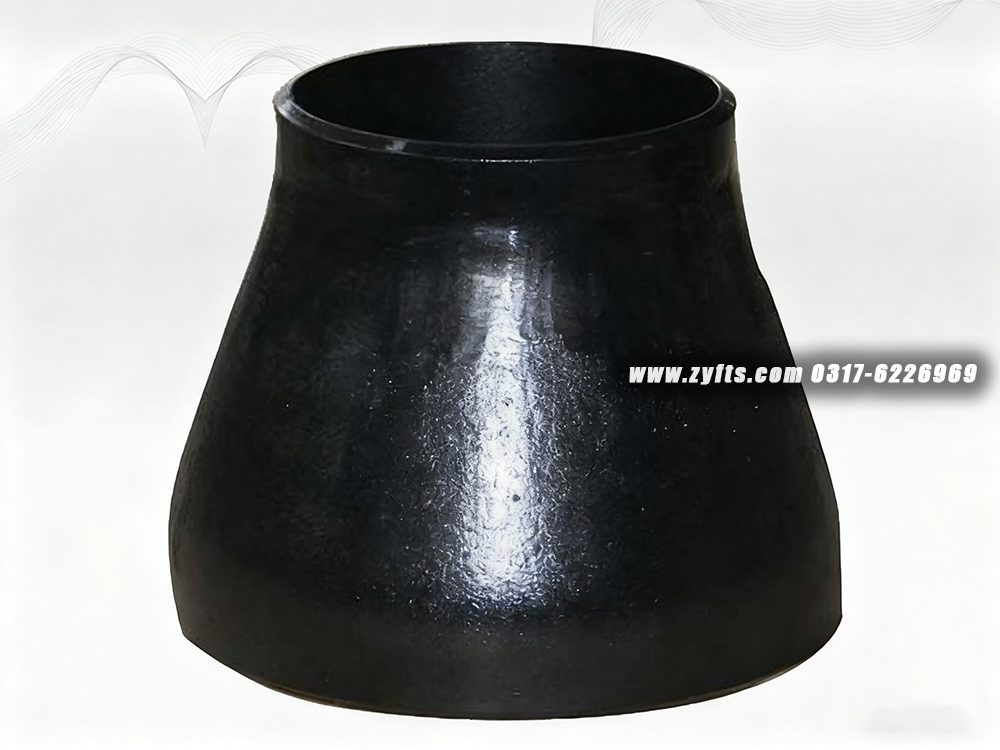

同心异径管对焊管件是对称的：两端沿中心对齐。

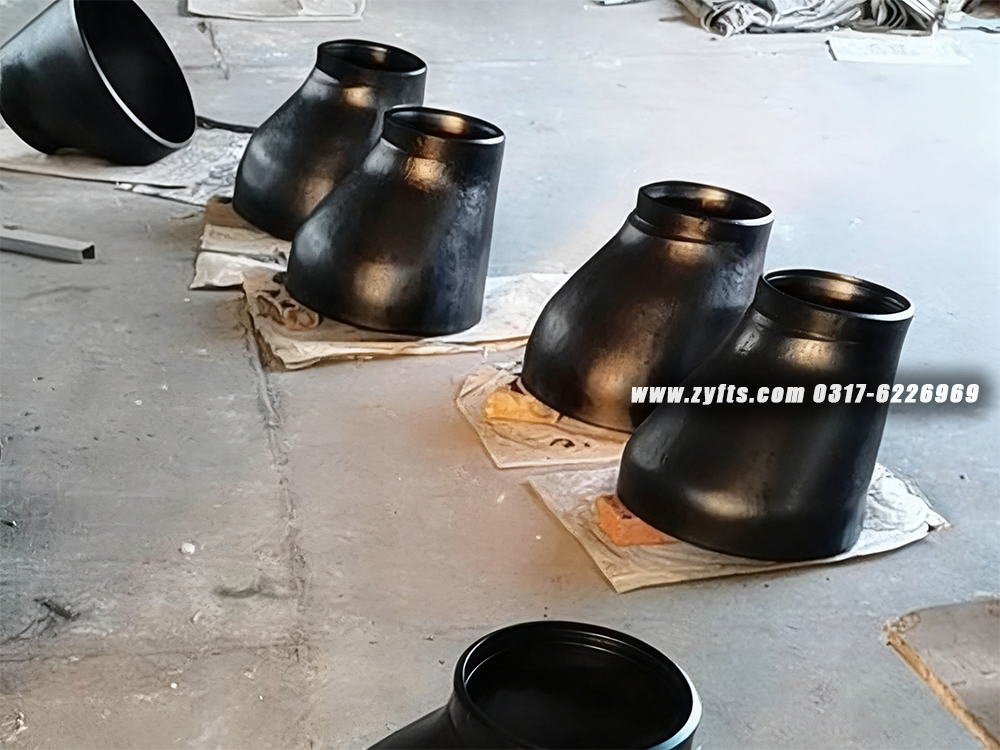

偏心异径管对焊管件不是对称的：两端彼此偏离中心。

我们提供以下范围的钢管异径管

标准：ASME B16.9、Day2615、JIS B2312、ASME B16.11
材质：碳钢 ASTM A234 WPB，
合金钢 ASTM A234 WP1、WP5、WP9、WP11、WP22
不锈钢 ASTM A403 304/316
类型：相等和减少
尺寸范围：1/2“x1/2”x1/4“-20”x20“x8”
壁厚：Sch10、Sch40、Sch80
压力口粮：3000#、6000#、9000#
涂层：黑色油漆，镀锌

特征

异径管是管件之一，用于连接两根不同直径的管道。管道异径管用于改变流经的流体速率。异径管通常是通过减少压制工序，或通过扩大压制工序或同时减少和扩大压制工序制成的，对于某些规格的异径机，我们也可以采用冲压工艺。异径管分为偏心异径管和同心异径管。管径管根据其应用和行业的需求广泛提供各种材料，也有不同的尺寸可供选择。

管径管有助于将大直径管道与小直径管道连接起来。
使用这些类型的减速器可以减少噪音和振动。
这些异径管需要有限的设置空间。
偏心异径管吸收管壁产生的声音以及耐受的流体。
该减速器具有最低的湍流捕获量。

大小

公称管道	斜角外径				中心到端
DN 大小	D1		D2		端到端
DN 大小	A系列	B系列	A系列	B系列	L
20×15	26.9	25	21.3	18	38
25×20	33.7	32	26.9	25	51
25×15	33.7	32	21.3	18	51
32×25	42.4	38	33.7	32	51
32×20	42.4	38	26.9	25	51
32×15	42.4	38	21.3	18	51
40×32	48.3	45	42.4	38	64
40×25	48.3	45	33.7	32	64
40×20	48.3	45	26.7	25	64
40×15	48.3	45	21.3	18	64
50×40	60.3	57	48.3	45	76
50×32	60.3	57	42.4	38	76
50×25	60.3	57	33.7	32	76
50×20	60.3	57	26.9	25	76
65×50	76.1(73)	76	60.3	57	89
65×40	76.1(73)	76	48.3	45	89
65×32	76.1(73)	76	42.4	38	89
65×25	76.1(73)	76	33.7	32	89
80×65	88.9	89	76.1(73)	76	89
80×50	88.9	89	60.3	57	89
80×40	88.9	89	48.3	45	89
80×32	88.9	89	42.4	38	89
90×80	101.6	-	88.9	-	102
90×65	101.6	-	76.1(73)	-	102
90×50	101.6	-	60.3	-	102
90×40	101.6	-	48.3	-	102
90×32	101.6	-	42.4	-	102
100×90	114.3	108	101.6	-	102
100×80	114.3	108	88.9	89	102
100×65	114.3	108	76.1(73)	76	102
100×50	114.3	108	60.3	57	102
100×40	114.3	108	48.3	45	102
125×100	139.7	133	114.3	108	127
125×90	139.7	-	101.6	-	127
125×80	139.7	133	88.9	89	127
125×65	139.7	133	76.1(73)	76	127
125×50	139.7	133	60.3	57	127
150×125	168.3	159	139.7	133	140
150×100	168.3	159	114.3	108	140
150×90	168.3	-	101.6	-	140
150×80	168.3	159	88.9	89	140
150×65	168.3	159	76.1(73)	76	140
200×150	219.1	219	163.8	159	152
200×125	219.1	219	139.7	133	152
200×100	219.1	219	114.3	108	152
200×90	219.1	-	101.6	-	152
250×200	273	273	219.1	219	178
250×150	273	273	168.3	159	178
250×125	273	273	139.7	133	178
250×100	273	273	114.3	108	178
300×250	323.9	325	273	273	203
300×200	323.9	325	219.1	219	203
300×150	323.9	325	168.3	159	203
300×125	323.9	325	139.7	133	203
350×300元	355.6	377	323.9	325	330
350×250	355.6	377	273	273	330
350×200	355.6	377	219.1	219	330
350×150	355.6	377	168.3	159	330
400×350	406.4	426	355.6	377	356
400×300元	406.4	426	323.9	325	356
400×250	406.4	426	273	273	356
400×200	406.4	426	219.1	219	356
450×400元	457.2	478	406.4	426	381
450×350	457.2	478	355.6	377	381
450×300	457.2	478	323.9	325	381
450×250	457.2	478	273	273	381
500×450	508	529	457.2	478	508
500×400	508	529	406.4	426	508
500×350	508	529	355.6	377	508
500×300	508	529	323.9	325	508
550×500	559	-	508	-	508
550×450	559	-	457	-	508
550×400	559	-	406	-	508
550×350	559	-	356	-	508
600×550	610	-	559	-	508
600×500	610	630	508	530	508
600×450	610	630	457	480	508
600×400	610	630	406	426	508
650×600	660	-	610	-	610
650×550	660	-	559	630	610
650×500	660	-	508	-	610
650×450	660	-	457	630	610
700×650	711	-	660	-	610
700×600	711	720	310	720	610
700×550	711	-	559	-	610
700×500	711	720	508	630	610
750×700	762	-	711	-	610
750×650	762	-	660	-	610
750×600	762	-	610	-	610
750×550	762	-	559	-	610
800×750	813	-	762	-	610
800×700	813	820	711	720	610
800×650	813	-	660	-	610
800×600	813	820	610	630	610
850×800元	864	-	813	-	610
850×750	864	-	762	-	610
850×700元	864	-	711	-	610
850×650	864	-	660	-	610
900×850	914	-	864	-	610
900×800元	914	920	813	820	610
900×750	914	-	762	-	610
900×700	914	920	711	820	610
950×900	965	-	914	-	610
950×850	965	-	864	-	610
950×800元	965	-	813	-	610
950×750	965	-	762	-	610
1000×950	1016	-	965	-	610
1000×900	1016	1020	914	920	610
1000×850	1016	-	864	-	610
1000×800元	1016	1020	813	920	610
1050×1000元	1067	-	1016	-	610
1050×950	1067	-	965	-	610
1050×900	1067	-	914	-	610
1050×850	1067	-	864	-	610
1100×1050	1118	-	1067	-	610
1100×1000元	1118	1120	1016	1020	610
1100×950	1118	-	965	-	610
1100×900	1118	1120	914	1020	610
1150×1100	1168	-	1118	-	711
1150×1050	1168	-	1067	-	711
1150×1000元	1168	-	1016	-	711
邮报：1150×950	1168	-	965	-	711
邮编：1200×1150	1220	-	1168	-	711
1200×1100	1220	1220	1118	1120	711
1200×1050	1220	-	1067	-	711
1200×1000元	1220	1220	1016	1120	711

异径管长度

异径管的长度相对于直径非常短，因此在某些尺寸上，从一种直径到另一种直径的过渡非常突然。例如，6“ x 21/2” 的异径管的长度为 140 mm。在这么短的距离上，管道的外径将从 168.3 mm 外径减少到 73 mm 外径。在新管道系统的设计阶段，管道设计师当然必须考虑它。

ASME / ANSI B16.9 尺寸

ASME B16.9 标准涵盖了尺寸为 NPS 1⁄2 至 NPS 48（DN 15 至 DN 1200）的工厂制造的锻造对焊管件的外形尺寸、公差、额定值、测试和标记。

名义	外径		90°弯头		45°弯头		180° 回归
管道尺寸			长半径	短半径	长半径		长半径
（英寸）	（毫米）	（英寸）	从中心到面	从中心到面	从中心到面	半径	中心到中心	回到脸
			（英寸）	（英寸）	（英寸）	（英寸）	（英寸）	（英寸）
1/2	21.3	0.84	1.5	–	5/8		2	1.875
3/4	26.7	1.05	1.125	–	7/16		2.25	1.6875
1	33.4	1.315	1.5	1	7/8		3	2.1875
1.25	42.2	1.66	1.875	1.25	1		3.75	2.75
1.5	48.3	1.9	2.25	1.5	1.125	3	4.5	3.25
2	60.3	2.375	3	2	1.375	4	6	4.1875
2.5	73	2.875	3.75	2.5	1.75	5	7.5	5.1875
3	88.9	3.5	4.5	3	2	6	9	6.25
3.5	101.6	4	5.25	3.5	2.25	7	10.5	7.25
4	114.3	4.5	6	4	2.5	8	12	8.25
5	141.3	5.563	7.5	5	3.125	10	15	10.3125
6	168.3	6.625	9	6	3.75	12	18	12.3125
8	219.1	8.625	12	8	5	12	24	16.3125
10	273.1	10.75	15	10	6.25	15	30	20.375
12	323.9	12.75	18	12	7.5	18	36	24.375

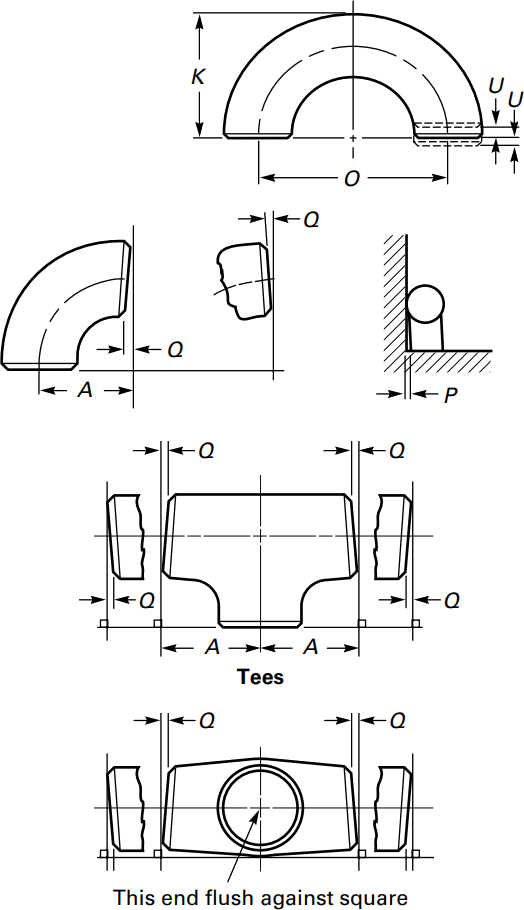

焊接管件的公差

标称管道尺寸 NPS	角度公差	角度公差
大小	偏角 Q	平面外 P
1/2 至 4	0.03	0.06
5 至 8	0.06	0.12
10 至 12	0.09	0.19
14 至 16	0.09	0.25
18 至 24 岁	0.12	0.38
26 至 30	0.19	0.38
32 至 42	0.19	0.5
44 至 48	0.18	0.75

所有尺寸均以英寸为单位。除非另有说明，否则公差相等于正负。

不圆是正负公差的绝对值之和。
此公差可能不适用于需要增加壁厚以满足 ASME B16.9 设计要求的成型管件的局部区域。
内径和末端的标称壁厚由买方指定。
除非买方另有规定，否则这些公差适用于公称内径，公称内径等于公称外径与公称壁厚的两倍之间的差值。

ASME B16.9 管件可在 ASME 锅炉和压力容器规范（BPVC）以及 ASME 压力管道规范的管辖范围内使用。参考符合 ASME B16.5 的法兰压力等级，它们可以指定为 150、300、600、900、1500 和 2500 级。ASME B16.9 管件的允许压力等级可以根据 ASME B31 压力管道规范适用部分中规定的规则计算为等效材料的直无缝管。

配件设计

根据 ASME B16.9 制造的对焊管件的设计应通过以下方法之一确定：（a）压力容器或管道规范中包含的数学分析;（b）验证测试;（c）通过水压试验进行实验应力分析，以验证实验结果;（d）详细的应力分析及结果评估。

标准标记

一般ASME B16.9管件应标明以下详细信息：“商标+材料等级+壁厚+尺寸+热号”。例如，“M ASTM A234 WP5 SCH80 6” 385“。使用钢印章时，应
注意标记不够深或不够锋利，以免造成裂纹或将管件的壁厚减少到允许的最小值以下。

材料与制造

ASME B16.9 管件可由多种材料制成，涵盖（1）符合 ASTM A234 和 ASTM A420 的碳钢和低合金钢;（2）符合ASTM A403和ASTM A815的奥氏体和双相不锈钢;（3）符合ASTM B366的镍合金;（4）符合ASTM B361的铝合金;（5）符合 ASTM B363 的钛合金。

管件尺寸公差符合 ASME B16.9：

尺寸 1/2“ – 48”

ASME / ANSI B16.9 对焊弯头 – 长半径
ASME / ANSI B16.9 对焊弯头 – 短半径
ASME / ANSI B16.9 对焊异径弯头
ASME/ANSI B16.9 对焊 45° 弯头
ASME / ANSI B16.9 对焊装配制三通
ASME / ANSI B16.9 对焊异径管
ASME / ANSI B16.9 对焊同心异径管
ASME / ANSI B16.9 对焊偏心异径管
ASME/ANSI B16.9 对焊 3D 弯头
ASME/ANSI B16.9 对焊短截端
ASME / ANSI B16.9 对焊交叉
ASME / ANSI B16.9 对焊异径十字
ASME / ANSI B16.9 对焊三通
ASME/ANSI B16.9 对焊端盖
ASME / ANSI B16.9 对焊联轴器
ASME / ANSI B16.9 对焊管接头
ASME/ANSI B16.9 对焊 5D 弯头
ASME / ANSI B16.9 对焊管件

用法

异径管（又称大小头）是连接不同管径管道的关键管件，主要用于实现管道变径，其用法可根据类型和场景具体分析：

一、按类型区分用法

1. 同心异径管

结构特点：两端圆心在同一轴线上，变径过渡对称。
适用场景：
- 垂直管道或对流体流向无特殊要求的水平管道，如化工行业的压缩空气、蒸汽及清水输送系统，反应釜进料管、换热器连接管等。
- 输送气体、清洁液体等无杂质介质，可减少流体阻力，保证流动平稳。
- 高压管道系统，因应力分布均匀，承压能力强。

2. 偏心异径管

结构特点：一侧保持平直（底平或顶平），另一侧斜切过渡。
适用场景：
- 底平偏心：用于水平管道输送含固体颗粒、高粘度或易结晶介质（如原油、污泥），防止介质沉积堵塞，常见于石油化工、污水处理管道。
- 顶平偏心：用于水平管道需排气的场景（如管道高点），避免气体积聚形成气阻，也适用于泵入口管道，防止气蚀。
- 安装空间受限的场景，可灵活适配空间尺寸，避免管道与周边结构碰撞。

二、通用场景用法

流量调节：当管道中流体流量变化（增大或减小）但要求流速变化不大时，通过异径管实现变径，平衡流量与流速。
设备连接：与流量计、调节阀等仪表接头配合，或连接泵、压缩机等设备的进出口（如泵入口常用顶平偏心异径管），适配不同管径的设备接口。
系统适配：在水力、空调、石油化工等系统中，连接不同规格的管道，实现流体的分配、减压或增压，例如中央空调系统中分配冷热介质到末端设备。

三、安装与选型注意事项

选型依据：
- 介质特性：清洁介质选同心，含杂质 / 易沉积介质选底平偏心，需排气选顶平偏心。
- 安装方向：垂直管道优先同心，水平管道根据介质相态选偏心类型。
安装要点：
- 偏心异径管安装时需注意方向，输送液体选底平，输送气体选顶平；泵入口偏心异径管需顶平安装（斜坡朝上）。
- 焊接前做好坡口处理，水平安装时用水平仪校准偏心侧直线度。

通过合理选择和安装异径管，可有效优化管道系统的流体流动、压力分布及设备稳定性，满足不同工况下的变径需求。

应用

钢管异径管是管道中用于根据内径从大口径减小到小口径的部件。

这里的缩减长度等于较小和较大的管道直径的平均值。在这里，减速器可以用作扩散器或喷嘴。减速器有助于满足现有不同尺寸的管道或管道系统的液压流量。钢减速机的使用是在化工厂和发电厂进行的。它使管道系统可靠且紧凑。它保护管道系统免受任何类型的不利冲击或热变形。当它在压力圈上时，它可以防止任何类型的泄漏并且易于安装。镀镍或镀铬异径管可延长产品寿命，适用于高蒸气管线，并防止腐蚀。

管径管
液压系统
气动系统
制药配件
空气制动配件
气体配件
制冷剂配件
更改管道直径
处理膨胀、不对中或振动问题

标准

由于管件涵盖了管件尺寸的几个方面，因此这里只能给出最常见的管件尺寸。应用最多的版本是 90° 长半径和 45° 弯头，而如果空间太小，则应用 90° 短半径弯头。180°弯头的功能是通过180°改变流动方向。LR 和 SR 类型的中心到中心尺寸都是匹配的 90° 弯头的两倍。这些配件通常用于毛皮或其他加热或冷却装置。

下面列出了一些适用于对焊配件的标准。许多组织，如 ASME、ASTM、ISO、MSS 等，都制定了非常完善的对焊管件标准和规范。设计人员始终有责任确保他们在设计过程中遵循适用的标准和公司规范（如果有）。

一些广泛使用的管件标准如下：

GB/T 1426-2008《炭素材料分类》：规定了炭素材料的分类方法、分类等内容，适用于冶金、电工机械、化工等工业中作为导电材料、结构材料和特殊功能材料等用途的炭素材料的分类。
GB/T 21219-2023《磁性材料分类》：规定了磁性材料的分类原则、分类方法及类别。
GB/T 20671.1-2020《非金属垫片材料分类体系及试验方法第 1 部分：非金属垫片材料分类体系》：规定了非金属垫片材料的分类方法、代码定义、厚度要求和测量方法、取样、试样调节等，适用于以石棉、软木、纤维素及其他无机或有机材料结合各种黏结剂或浸渍剂而制成的材料。
GB/T 35608-2024《绿色产品评价绝热材料》：规定了绿色产品、绿色标杆产品以及生产企业的评价要求，包括对生产企业的污染物排放、安全事故记录、能源消耗和管理体系的具体要求，以及针对不同产品的特点，制定了资源属性、能源属性、环境属性、品质属性和低碳属性等五大类评价指标。
GB 175-2023《通用硅酸盐水泥》：规定了通用硅酸盐水泥的定义、分类、技术要求、试验方法、检验规则和标志、包装、运输与贮存等。
GB/T 711-2017《热轧优质碳素结构钢钢板和钢带》：规定了热轧优质碳素结构钢钢板和钢带的订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书等。
GB/T 11263-2017《热轧 H 型钢和剖分 T 型钢》：规定了热轧 H 型钢和剖分 T 型钢的订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书等。
GB/T 1527-2017《铜及铜合金拉制管》：规定了铜及铜合金拉制管的分类、标记、订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书等。
一、弯头核心尺寸规格（通用工业标准）
弯头尺寸需同时确认公称直径、弯曲半径、角度三个关键参数，常见规格如下表所示，特殊规格（如大口径、非标准角度）可定制。

分类维度	核心参数	常见规格范围	说明
公称直径（DN）	管道公称直径，与管道匹配	DN10 ~ DN3000	小口径（DN10-DN50）多用于民用 / 低压系统；大口径（DN600+）多用于工业输送（如电厂、矿山）
弯曲半径（R）	决定 “长半径” 或 “短半径”	- 长半径：R=1.5DN- 短半径：R=1.0DN- 特殊：R=2.0DN（超低阻力场景）	工业中长半径（R=1.5DN）最常用，短半径仅用于空间受限的场景（如设备内部管道）
角度	改变流向的角度	45°、90°、180°（U 型弯）	90° 弯头用于直角转向，45° 用于平缓转向，180° 用于管道折返（如换热器进出口）
壁厚（SCH）	对应管道壁厚等级	SCH10、SCH20、SCH40、SCH80、SCH160	压力越高，选择壁厚等级越高（如高压蒸汽管道用 SCH80 及以上）

二、弯头常用材料及对应标准
材料选择需结合介质特性（如腐蚀、高温、含颗粒）和压力等级，以下是工业中最主流的材料类别及标准。

材料类别	常用材质型号	适用场景	执行标准（国内 / 国际）
碳钢（最通用）	Q235B、20#、A105	输送水、蒸汽、油品等无腐蚀介质，工作温度≤425℃	- 国内：GB/T 12459- 国际：ANSI/ASME B16.9
不锈钢（耐腐蚀）	304（06Cr19Ni10）、316L（022Cr17Ni12Mo2）	输送腐蚀性介质（如化工原料、海水、酸碱溶液）	- 国内：GB/T 12459- 国际：ANSI/ASME B16.9、ASTM A403
合金钢（耐高温 / 高压）	15CrMoG、P91（10Cr9Mo1VNb）	高温高压场景（如电厂主蒸汽管道、锅炉管道），工作温度≤650℃	- 国内：GB/T 12459、GB/T 9948- 国际：ANSI/ASME B16.9、ASTM A234
耐磨材料（抗冲刷）	陶瓷内衬、耐磨合金（如 NM450）	输送含颗粒介质（如矿浆、粉煤灰、石子），需抵抗冲刷磨损	- 国内：GB/T 24186（耐磨管道）- 国际：暂无统一标准，多参考企业标准

ASTM 国际美国测试与材料协会
这是世界上最大的自愿标准制定组织之一。它最初被称为美国材料与试验协会（ASTM）。
1. ASTM A105/A105M – 管道应用用碳钢锻件规范
2. ASTM A234/A234M – 中高温用锻碳钢和合金钢管件规范
3. ASTM A403/A403M – 锻造奥氏体不锈钢管件规范
4. ASTM A420/A420M – 低温使用用锻造碳钢和合金钢管件标准规范
AWWA：美国水务协会
AWWA 关于 – 美国水务协会成立于 1881 年，是最大的非营利性、科学和教育协会，致力于管理和处理水这一世界上最重要的资源。
1. AWWA C110 – 球墨铸铁和灰铸铁配件，3 英寸至 48 英寸（75 毫米至 1200 毫米），用于水和其他液体
2. AWWA C208 – 装配式钢制水管件尺寸
ANSI 美国国家标准协会
ANSI 是一个私人非营利组织。其主要职能是管理和协调美国自愿标准化和合格评定体系。它为制定美国国家标准提供了一个论坛。ANSI 分配“附表编号”。这些编号对不同压力用途的壁厚进行分类。
MSS 标准：制造商标准化协会
阀门和管件行业制造商标准化协会（MSS）是一个非营利性技术协会，旨在开发和改进行业、国家和国际规范和标准：阀门、阀门执行器、阀门改装、管件、管吊架、管道支架、法兰和相关密封件
1. MSS SP-43 – 锻造不锈钢对焊管件，包括参考其他耐腐蚀材料
2. MSS SP-75 – 高测试锻造对焊管件规格
3. MSS SP-73 – 铜和铜合金压力接头的钎焊接头
4. MSS SP-83 – 3000 级钢管接头，承插焊和螺纹
5. MSS SP-97 – 整体增强锻造分支出口配件 — 承插焊、螺纹和对焊端
6. MSS SP-106 – 铸铜合金法兰和法兰管件 125、150 和 300 级
7. MSS SP-119 – 工厂制造的锻造喇叭端承插焊配件
“标准”和“代码”之间的区别
管道规范意味着各种管道和管道系统的设计、制造、材料使用、测试和检查的要求。它具有代码定义的有限管辖权。另一方面，管道标准意味着管件的应用设计和施工规则以及要求，如适配器、法兰、套筒、弯头、活接头、三通、阀门等。与代码一样，它也有标准定义的有限范围。
影响标准的因素
管件的“标准”基于以下某些因素：
1. 压力-温度额定值
2. 大小
3. 设计
4. 涂料
5. 材料
6. 标记
7. 端部连接
8. 尺寸和公差
9. 线程
10. 花纹锥度等
BSP英标管
BSP 是英国管件标准。这是指一系列标准螺纹类型，用于通过外螺纹（外螺纹）与内螺纹（内螺纹）配合来互连和密封管端。这已被国际采用。它也称为英国标准管锥螺纹（BSPT）或英国标准管平行（直）螺纹（BSPP）。虽然 BSPT 仅通过螺纹实现压密连接，但 BSPP 需要密封圈。
JIS日本工业标准
这是日本工业标准或用于日本管道、管材和管件的工业活动的标准，并通过日本标准协会发布。
NPT 国家管螺纹
国家管螺纹是美国标准直（NPS）螺纹或锥形（NPT）螺纹。这是美国最流行的管件标准。NPT 管件基于管件的内径（ID）。
螺栓和螺母
我们是法兰螺栓和螺母的制造商，并提供高质量的产品
1. A193 = 本规范涵盖用于高温或高压工况或其他特殊用途应用的压力容器、阀门、法兰和配件的合金和不锈钢螺栓材料。
2. A320 = 低温使用用合金钢和不锈钢螺栓材料的标准规范。
3. A194 = 许多不同材料类型螺母的标准规格。
AN 在这里，“A”代表陆军，“N”代表海军
AN 标准最初是为美国军方设计的。无论何时，管件是 AN 管件，都意味着管件是在管件的外径上测量的，即以 1/16 英寸的增量。
例如，AN 4 接头是指外径约为 4/16“ 或 1/4” 的接头。需要注意的是，近似很重要，因为外径不是与等效 NPT 螺纹的直接配合。
破折号（-）大小
仪表板尺寸是用于指代软管内径的标准。这用两位数字表示尺寸，该数字表示以十六分之一英寸为单位的相对 ID。这也可以与 AN 接头互换使用。例如，破折号“8”接头表示 AN 8 接头。
ISO国际标准化组织
ISO是国际标准化组织的工业管材、管材和管件标准和规范。ISO 标准已编号。它们的格式如下：
“ISO[/IEC] [IS] nnnnn[：yyyy] Title”，其中
1. nnnnn：标准编号
2. yyyy：发布年份，以及
3. 标题：描述主题

通用标准

标准	规范
ASTM A234	中高温用锻碳钢和合金钢管件标准规范
ASTM A420	低温服役用锻造碳钢和合金钢管件标准规范
ASTM A234 WPB	ASTM A234 WPB是指特定等级的碳钢管件，广泛用于压力管道和压力容器制造，在中温和高温下使用。
ASME B16.9	ASME B16.9 标准涵盖了尺寸为 NPS 1⁄2 至 NPS 48（DN 15 至 DN 1200）的工厂制造的锻造对焊管件的外形尺寸、公差、额定值、测试和标记。
ASME B16.28	ASME B16.28 标准涵盖了锻造碳钢和合金钢对焊短半径弯头和回位的额定值、外形尺寸、测试、公差和标记。
MSS SP-97	MSS SP-97 标准实践涵盖对焊、承插焊和螺纹型 90 度整体增强锻造分支出口管件的基本尺寸、光洁度、公差、测试、标记、材料和最低强度要求。
ASTM A403	锻造奥氏体不锈钢管件标准规范。

适用于所有应用领域的广泛品种

从	在	ASME的
圣 35.8 I 圣 35.8 III 15 Mo 3 13 CrMo 4 4 10 CrMo 9 10 圣 35 N 圣 52.0 圣 52.4	P235GH-TC1 P235GH-TC2 16Mo3 13CrMo4-5 10CrMo9-10 X10CrMoVNb9-1 P215NL P265NL L360NB L360NE P355N P355NL1 P355NH	WPB WPL6 WPL3 WPHY 52 WP11 WP22 WP5 WP9 WP91 WP92

异径管

偏心异径管 SA 234 Gr.B

ASTM A234 WP22异径管

ASTM A234 WPB 同心异径管

ASTM A234 WPB 偏心异径管

同心异径管

偏心异径管

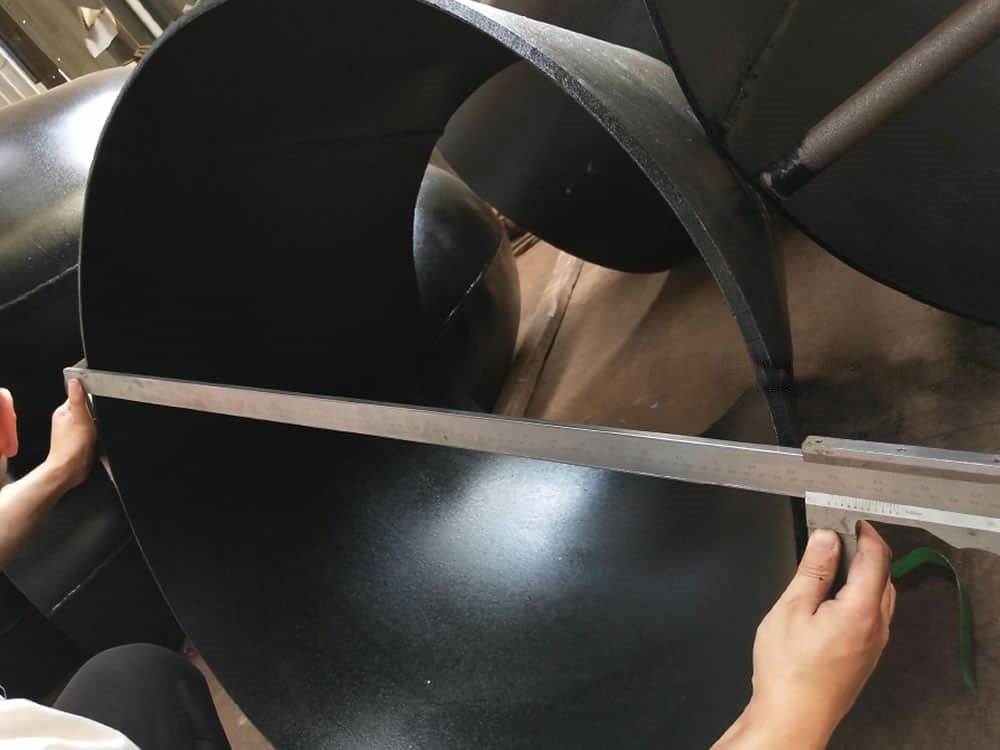

大尺寸偏心异径管

不锈钢异径管

一、核心定义与功能

二、主要分类与结构特点

三、常见应用场景

特殊功能

同心异径管与偏心异径管的区别

钢管异径管的制造工艺

外径法

管径管的连接类型

承插焊异径管与对焊异径管

管径管材料类型

焊管异径管

我们提供以下范围的钢管异径管

特征

大小

异径管长度

ASME / ANSI B16.9 尺寸

焊接管件的公差

配件设计

标准标记

材料与制造

管件尺寸公差符合 ASME B16.9：

用法

一、按类型区分用法

1. 同心异径管

2. 偏心异径管

二、通用场景用法

三、安装与选型注意事项

应用

标准

一、弯头核心尺寸规格（通用工业标准）

二、弯头常用材料及对应标准

ASTM 国际美国测试与材料协会

AWWA：美国水务协会

ANSI 美国国家标准协会

MSS 标准：制造商标准化协会

“标准”和“代码”之间的区别

影响标准的因素

BSP英标管

JIS日本工业标准

NPT 国家管螺纹

螺栓和螺母

AN 在这里，“A”代表陆军，“N”代表海军

破折号 （-） 大小

ISO国际标准化组织

通用标准

适用于所有应用领域的广泛品种

交货

包装

无缝管

管件

法兰

膨胀节

弯头

U型管

人孔

耐磨管道

ASTM A213 T91 Alloy Tube

Tubes Erosion Shields

Rare Earth Alloy Wear-Resistant Pipe

Ceramic Tile Lined Pipes

Cast Basalt Lined Steel Pipe

Ceramic Lined Pipe

您应享的尊贵服务体验

世界级客户服务随时提供帮助应用

符合工程规格确保顶级品质应用

生产或制造过程无延误应用

准时交付且价格公道的材料应用

破折号（-）大小
