用于在低压下储存液体的容器通常配有平坦的端部。这是封闭容器末端的最便宜的方法。为了在较高压力下储存流体，端部通常呈圆顶状以减少机械应力。

对于超过 10 bar 的压力，通常使用椭圆形头。在横截面上，头部类似于椭圆形，其半径不断变化。这导致圆顶和容器的圆柱形部分之间的平滑过渡。椭圆头比同类圆柱头更深。

圆锥头尺寸特性：

与椭圆头相比，由于其制造工艺更简单，除了压力较大外，还经常使用圆柱头直径较大的压力容器。

在相同的设计条件下，在相同的设计压力、设计温度和材料下，您计算的内压壁厚大约是壳体厚度的一半。

例如，如果您计算了内压下的壳厚度并获得了 12 毫米，则您的半球头厚度也将约为 6 毫米。

圆锥形头的内深将是头部内径的二分之一（h = D/2）。

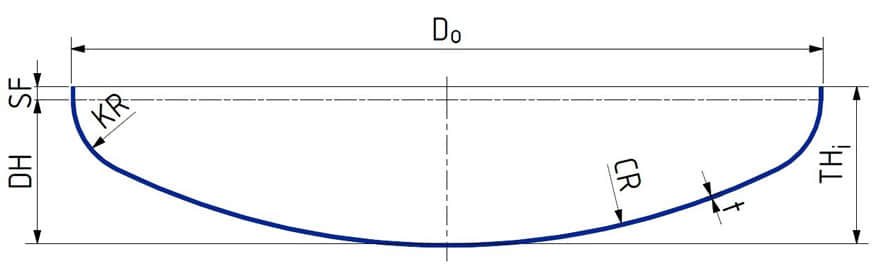

压力圆锥头尺寸检查

您需要对压力 Torispherical 头进行尺寸检查，以进行装配过程的任何努力。尺寸检查是针对转向节半径、冠半径、裙边长度、深度和厚度进行的。

我们是端盖 48 英寸 api 5l x46 碳钢 din28011 的制造商，并在全球范围内提供大批量和小批量的高品质端盖 48 英寸 api 5l x46 碳钢 din28011，并为您提供市场上最优惠的价格。

管道钢板 API 5L PSL1 X46 和管道钢卷 API 5L PSL1 X46 主要用于制造输送油气的管道用钢管。

技术要求和附加服务：

落锤试验（DWTT）

低温冲击试验

根据 EN 10160、ASTM A435、A577、A578 进行超声波测试

根据 EN 10204 格式 3.1/3.2 颁发原始工厂测试证书

根据最终用户的需求进行抛丸和喷漆、切割和焊接

什么是管道钢板（钢卷）

众所周知，管线管或套管和管材有两种不同的制造类型，无缝管和焊接管。所以管道钢板是用来制作焊接管的，包括ERW、LSAW、SSAW焊接工艺。此外，API 5CT标准中的套管和管材也可以制成焊接的ERW型，因此管道钢板和卷材也覆盖了这些管道。（但在大多数情况下，无缝类型需要套管和管材。

SunnySteel供应API 5L和API 5CT的管道钢板（钢卷）。适用于生产线管道、套管和油管。

产品属性

碳钢盖采用优质原材料制造。碳钢盖用于连接不同直径的管道，广泛应用于各种化工、建筑行业、造纸、水泥和造船厂。

端部连接：对焊

机身材质：碳钢

阀体材料规格：ASTM A234 WPB

时间表：Sch 40（标准）

规格：B16.9

规格类型：ANSI

什么是容器头？

头是圆柱形压力容器上的端盖之一。

头部有哪些不同类型？

不同类型的成型头是光滑成型头。圆锥形头。半椭圆形碟形头。

什么是油箱头？

罐头是圆柱形压力容器上的端盖。它们通常符合 ASME 或类似标准，因为它们必须承受高压才能用于储气罐、动力钢瓶、蒸馏塔和反应器。

压力容器头

压力容器头、半球等球形结构、圆锥形和凸盘。

设计自由使我们能够根据客户规格优化尺寸并生产每种应用所需的形状。最大的组件作为尺寸精确、可随时安装的组件提供，供客户焊接在一起。我们可以制造的最小压力容器头直径为 1,000 毫米。我们作为即装即用组件提供的最大压力容器头的直径为 46,800 毫米。我们提供的最大压力容器头的直径为 10,800 毫米。

所有容器头均采用冷成型制造。可用的钢种有碳钢、奥氏体钢、双相钢和镍钢。

我们的生产设施配备齐全，可生产各种尺寸和厚度的产品，以满足所需的产品。当然，取决于材料的类型。

石油和天然气中的压力容器头

使用了许多不同的圆顶头设计。

空气污染控制 - 燃煤电厂用洗涤器
海水冷却装置
建筑栏杆
静电除尘器中的接线
炼油厂
气体洗涤设备
纸浆和造纸加工行业
乙酸、磷酸和硫酸加工厂
石油和天然气生产 – 海上工艺设备海上、海水技术、化学工业、对硫酸和磷酸等中等强度的还原酸和各种氯介质具有良好的稳定性，炼油厂，造纸工业，纸浆工业

压力容器

压力容器头是石油和天然气处理设施中使用的压力容器的组成部分，特别是设计用于容纳和处理高压气体、液体和碳氢化合物的容器。这些头的结构完整性确保了压力控制并促进了容器的安全运行。

储罐

石油和天然气行业的各种产品都储存在储罐中，包括原油、精炼石油产品、液体天然气（NGL）和液化天然气（LNG）。头部确保储罐的结构完整性，防止泄漏，保持压力稳定性。

分隔符

石油和天然气生产中的相分离需要压力容器头在分离器中工作。这些分离器对于在生产过程中分离油、天然气和水至关重要，因此它们是标准组件。这些头有助于保持高效分离所需的压差，并优化分离器的整体性能。

热交换器

压力容器头用于石油和天然气加工厂常用的热交换器。交换器促进不同工艺流之间的热传递，例如流体的加热或冷却。由于头部确保压力控制，因此可以进行高效的热交换。

蒸馏塔

压力容器头是蒸馏塔不可或缺的一部分，用于将原油精炼成各种馏分和石化产品。头部提供结构支撑，保持压差，并确保分离和分馏过程高效进行。

反应堆

促进化学反应的反应器，例如用于碳氢化合物裂解或聚合的反应器，依靠压力容器头才能有效运行。头部有助于保持所需的压力并控制反应环境，确保安全和受控的作。

分馏塔

在原油和天然气液体的蒸馏过程中，压力容器头在分馏塔中工作。这些塔有助于根据沸点分离各种成分，头确保压力完整性并协助高效的分馏过程。

Flare 敲除鼓

压力容器头用于火炬敲除桶，在气体通过火炬系统安全释放之前，可去除气体中的任何液滴。头部有助于压力控制和液体与气体的分离，防止流体进入火炬系统。

Disdhed 板

头

圆锥形头

容器头 D

特征

管帽安装在管道末端或焊接到管道末端，提供液密或气密密封。

端盖用于连接不同直径的管道，广泛应用于各种化工、建筑行业、造纸、水泥和造船厂。

管帽以其最大的产量和出色的效果而广为人知。

它通常由一块钢板制成，因此应该是无缝的。管端盖有多种形状可供选择，如半球形、椭圆形、圆形等。

在批量购买管帽之前，买方应考虑一些关键标准。必须考虑以下关键要求：

NPT（国家管螺纹）尺寸

当必须保护的物品具有 NPT 外螺纹时，此特性适用于圆形瓶盖。

BSP（英国标准管）尺寸

此尺寸选择仅适用于圆形瓶盖，并且要封盖的物品上有 BSP 外螺纹。

直径

只有圆盖和塞子可以制造具有这一关键尺寸。当管件具有直螺纹时，主螺纹直径是要考虑的最关键因素。然而，当盖子、塞子或要盖盖的物品具有锥形（NPT 或 BSP）螺纹时，其尺寸并不是需要考虑的关键因素。

形状

管帽的尺寸和形状是其他需要考虑的关键因素。不同的管帽具有鲜明的特点。功能包括：

圆帽：法兰、开槽头、滚花或多面头、固定头和撕片都是圆盖的常见特征。法兰的设计使拆卸管道或管子变得简单或提供额外的保护。此外，法兰有助于防止塞子无意中从孔中弹出。螺丝刀可以轻松戴上或取下一字盖。通常，只有螺纹盖和塞子才适用于滚花头或刻面头。使用刻面或滚花轻松安装和拆卸。拆卸带有撕片或条带的管盖很简单。

方形或矩形盖：在选择方形或矩形帽子时，最应该考虑长度和宽度。对于方形瓶盖，长度和宽度是相同的尺寸，但宽度是矩形瓶盖的较小横截面测量值。

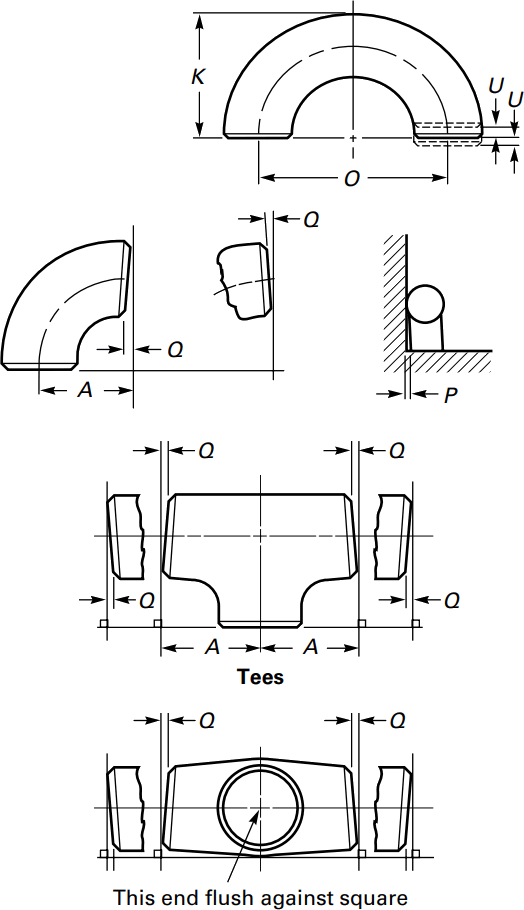

ASME / ANSI B16.9 尺寸

ASME B16.9 标准涵盖了尺寸为 NPS 1⁄2 至 NPS 48（DN 15 至 DN 1200）的工厂制造的锻造对焊管件的外形尺寸、公差、额定值、测试和标记。

名义	外径		90°弯头		45°弯头		180° 回归
管道尺寸			长半径	短半径	长半径		长半径
（英寸）	（毫米）	（英寸）	从中心到面	从中心到面	从中心到面	半径	中心到中心	回到脸
			（英寸）	（英寸）	（英寸）	（英寸）	（英寸）	（英寸）
1/2	21.3	0.84	1.5	–	5/8		2	1.875
3/4	26.7	1.05	1.125	–	7/16		2.25	1.6875
1	33.4	1.315	1.5	1	7/8		3	2.1875
1.25	42.2	1.66	1.875	1.25	1		3.75	2.75
1.5	48.3	1.9	2.25	1.5	1.125	3	4.5	3.25
2	60.3	2.375	3	2	1.375	4	6	4.1875
2.5	73	2.875	3.75	2.5	1.75	5	7.5	5.1875
3	88.9	3.5	4.5	3	2	6	9	6.25
3.5	101.6	4	5.25	3.5	2.25	7	10.5	7.25
4	114.3	4.5	6	4	2.5	8	12	8.25
5	141.3	5.563	7.5	5	3.125	10	15	10.3125
6	168.3	6.625	9	6	3.75	12	18	12.3125
8	219.1	8.625	12	8	5	12	24	16.3125
10	273.1	10.75	15	10	6.25	15	30	20.375
12	323.9	12.75	18	12	7.5	18	36	24.375

焊接管件的公差

标称管道尺寸 NPS	角度公差	角度公差
大小	偏角 Q	平面外 P
1/2 至 4	0.03	0.06
5 至 8	0.06	0.12
10 至 12	0.09	0.19
14 至 16	0.09	0.25
18 至 24 岁	0.12	0.38
26 至 30	0.19	0.38
32 至 42	0.19	0.5
44 至 48	0.18	0.75

所有尺寸均以英寸为单位。除非另有说明，否则公差相等于正负。

不圆是正负公差的绝对值之和。
此公差可能不适用于需要增加壁厚以满足 ASME B16.9 设计要求的成型管件的局部区域。
内径和末端的标称壁厚由买方指定。
除非买方另有规定，否则这些公差适用于公称内径，公称内径等于公称外径与公称壁厚的两倍之间的差值。

ASME B16.9 管件可在 ASME 锅炉和压力容器规范（BPVC）以及 ASME 压力管道规范的管辖范围内使用。参考符合 ASME B16.5 的法兰压力等级，它们可以指定为 150、300、600、900、1500 和 2500 级。ASME B16.9 管件的允许压力等级可以根据 ASME B31 压力管道规范适用部分中规定的规则计算为等效材料的直无缝管。

配件设计

根据 ASME B16.9 制造的对焊管件的设计应通过以下方法之一确定：（a）压力容器或管道规范中包含的数学分析;（b）验证测试;（c）通过水压试验进行实验应力分析，以验证实验结果;（d）详细的应力分析及结果评估。

标准标记

一般ASME B16.9管件应标明以下详细信息：“商标+材料等级+壁厚+尺寸+热号”。例如，“M ASTM A234 WP5 SCH80 6” 385“。使用钢印章时，应
注意标记不够深或不够锋利，以免造成裂纹或将管件的壁厚减少到允许的最小值以下。

材料与制造

ASME B16.9 管件可由多种材料制成，涵盖（1）符合 ASTM A234 和 ASTM A420 的碳钢和低合金钢;（2）符合ASTM A403和ASTM A815的奥氏体和双相不锈钢;（3）符合ASTM B366的镍合金;（4）符合ASTM B361的铝合金;（5）符合 ASTM B363 的钛合金。

管件尺寸公差符合 ASME B16.9：

尺寸 1/2“ – 48”

ASME / ANSI B16.9 对焊弯头 – 长半径
ASME / ANSI B16.9 对焊弯头 – 短半径
ASME / ANSI B16.9 对焊异径弯头
ASME/ANSI B16.9 对焊 45° 弯头
ASME / ANSI B16.9 对焊装配制三通
ASME / ANSI B16.9 对焊异径管
ASME / ANSI B16.9 对焊同心异径管
ASME / ANSI B16.9 对焊偏心异径管
ASME/ANSI B16.9 对焊 3D 弯头
ASME/ANSI B16.9 对焊短截端
ASME / ANSI B16.9 对焊交叉
ASME / ANSI B16.9 对焊异径十字
ASME / ANSI B16.9 对焊三通
ASME/ANSI B16.9 对焊端盖
ASME / ANSI B16.9 对焊联轴器
ASME / ANSI B16.9 对焊管接头
ASME/ANSI B16.9 对焊 5D 弯头
ASME / ANSI B16.9 对焊管件

大小

端盖通常由一块钢板制成，因此应该是无缝的。管端盖有多种形状可供选择，如半球形、椭圆形、圆形等。

外径		大尺寸		壁厚符合“E”
DN	NPS的	和	E1	和
15	1/2	25	25	3.73
20	3/4	25	25	3.91
25	1	38	38	4.55
32	1 1/4	38	38	4.85
40	1 1/2	38	38	5.08
50	2	38	44	5.54
65	2 1/2	38	51	7.01
80	3	51	64	7.62
90	3 1/2	64	76	8.08
100	4	64	76	8.56
125	5	76	89	9.53
150	6	89	102	10.97
200	8	102	127	12.7
250	10	127	152	12.7
300	12	152	178	12.7
350	14	165	191	12.7
400	16	178	203	12.7
450	18	203	229	12.7
500	20	229	254	12.7
550	22	254	254	12.7
600	24	267	305	12.7
650	26	267
700	28	267
750	30	267
800	32	267
850	34	267
900	36	267
950	38	305
1000	40	305
1050	42	305
1100	44	343
1150	46	343
1200	48	343

尺寸范围：1/2 至 56 英寸（DN15 至 DN1400）

压力：SCH5至SCH160v

壁厚：sch10、sch20、sch30、std、sch40、sch60、xs、sch80、sch100、sch120、sch140、sch160、xxs、sch5s、sch20s、sch40s、sch80s

最大壁厚：200mm

A234 WPB大直径电瓶盖尺寸范围

从	ND的	英寸	SCH20	SCH40	SCH80	性病	XS的
从	ND的	英寸	重量	重量	重量	重量	重量
88.9	80	3		0.66	0.92	0.66	0.92
114.3	100	4		1.17	1.67	1.17	1.67
141.3	125	5		1.91	2.78	1.91	2.78
168.3	150	6		2.9	4.47	2.9	4.47
219.1	200	8	4.09	5.19	8.05	5.19	8.05
273	250	10	6.36	9.15	12.5	9.15	12.5
323.8	300	12	9.08	14.4	26.8	13.2	17.3
355.6	350	14	13.2	18.8	34.5	15.9	20.4
406.4	400	16	16.8	26.7	47.7	20.4	26.3
457.2	450	18	24.8	41.8	67.7	25.9	33.6
508	500	20	32.2	54.9	91.3	32.2	42.7
558.8	550	22				37.7	49.9
609.6	600	24	46.3	93.1	155	46.3	59.5

根据不同的材料，管帽有碳钢帽、不锈钢帽、合金钢帽等。

根据其结构，管帽包括螺纹帽、锥形帽和防滚帽等。

端盖 DIN 2617 标准尺寸

外径 mm	壁厚 mm	高度 mm	重量公斤
D	第1节
21,3	2,0	25,0	0,060
26,9	2,3	32,0	0,070
33,7	2,6	38,0	0,110
	3,2		0,130
42,4	2,6	38,0	0,130
	3,6		0,170
48,3	2,6	38,0	0,200
	4,0		0,230
60,3	2,9	38,0	0,280
	4,5		0,320
76,1	2,9	38,0	0,340
	5,0		0,390
88,9	3,2	51,0	0,530
	5,6		0,700
108,0	3,6	64,0	1,000
114,3	3,6	64,0	1,000
	6,3		1,500
133,0	4,0	76,0	1,600
139,7	4,0	76,0	1,700
	6,3		2,500
159,0	4,5	90,0	2,400
168,3	4,5	89,0	2,650
	7,1		3,550
219,0	6,3	100,0	5,550
	8,0		6,700
273,0	6,3	127,0	8,800
323,9	7,1	152,0	14,000
355,6	8,0	165,0	16,500
406,4	8,8	178,0	18,200
508,0	11,0	229,0	38,000

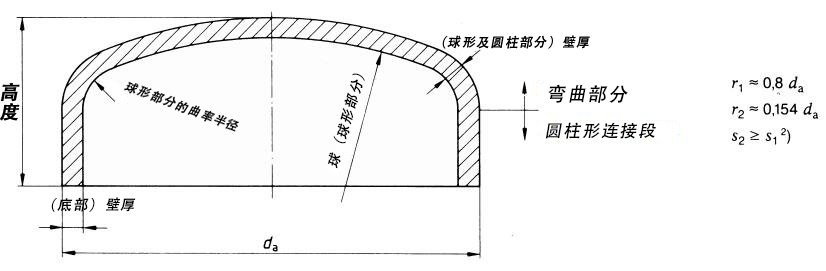

DIN 28011 管端盖尺寸

ISO - 尺寸

尺寸 D1 x S	高度 L	重量/公斤
21,3 x 2,0	9,0	0,01
26,9 x 2,0	9,0	0,01
33,7 x 2,0	13,0	0,02
42,4 x 2,0	13,0	0,04
48,3 x 2,0	13,5	0,05
60,3 x 2,0	18,5	0,07
76,1 x 2,0	20,5	0,10
88,9 x 2,0	25,0	0,15
114,3 x 2,0	28,0	0,26
114,3 x 3,0	29,0	0,39
139,7 x 3,0	38,5	0,60
168,3 x 3,0	47,5	0,90
219,1 x 3,0	63,5	1,32
273,0 x 3,0	93,0	1,95
323,9 x 3,0	102,0	2,70
355,6 x 3,0	109,0	3,80
406,4 x 3,0	123,0	5,00
457,2 x 3,0	123,0	6,10
508,0 x 3,0	133,0	7,60

指标维度

尺寸 D1 x S	高度 L	重量/公斤
20,0 x 2,0	9,0	0,02
25,0 x 2,0	9,0	0,03
30,0 x 2,0	13,5	0,03
35,0 x 2,0	13,5	0,04
44,0 x 2,0	15,0	0,04
54,0 x 2,0	15,0	0,05
70,0 x 2,0	19,5	0,07
84,0 x 2,0	24,0	0,15
104,0 x 2,0	28,0	0,20
129,0 x 2,0	37,0	0,36
154,0 x 2,0	43,0	0,50
156,0 x 3,0	44,0	0,94
204,0 x 2,0	62,0	0,80
206,0 x 3,0	63,0	1,20
254,0 x 2,0	72,0	1,30
256,0 x 3,0	73,0	1,95
306,0 x 3,0	83,0	2,50

盖几何形状

外径		大尺寸		壁厚符合“E”
DN	NPS的	和	E1	和
15	1/2	25	25	3.73
20	3/4	25	25	3.91
25	1	38	38	4.55
32	1 1/4	38	38	4.85
40	1 1/2	38	38	5.08
50	2	38	44	5.54
65	2 1/2	38	51	7.01
80	3	51	64	7.62
90	3 1/2	64	76	8.08
100	4	64	76	8.56
125	5	76	89	9.53
150	6	89	102	10.97
200	8	102	127	12.7
250	10	127	152	12.7
300	12	152	178	12.7
350	14	165	191	12.7
400	16	178	203	12.7
450	18	203	229	12.7
500	20	229	254	12.7
550	22	254	254	12.7
600	24	267	305	12.7
650	26	267
700	28	267
750	30	267
800	32	267
850	34	267
900	36	267
950	38	305
1000	40	305
1050	42	305
1100	44	343
1150	46	343
1200	48	343

盖管件的理论重量

D（英寸）	DN	从	SCH5 的	SCH10 的	SCH10	SCH20	SCH30	SCH40 年代	性病	SCH40
1/8"	6	10.3	-	1.24				1.73	1.73	1.73
1/4"	8	13.7	-	1.65	-	-	-	2.24	2.24	2.24
3/8"	10	17.1	-	1.65	-	-	-	2.31	2.31	2.31
1/2"	15	21.3	1.65	2.11	-	-	-	2.77	2.77	2.77
3/4"	20	26.7	1.65	2.11	-	-	-	2.87	2.87	2.87
1"	25	33.4	1.65	2.77	-	-	-	3.38	3.38	3.38
11/4"	32	42.2	1.65	2.77	-	-	-	3.56	3.56	3.56
11/2"	40	48.3	1.65	2.77	-	-	-	3.68	3.68	3.68
2"	50	60.3	1.65	2.77	-	-	-	3.91	3.91	3.91
21/2"	65	73	2.11	3.05	-	-	-	5.16	5.16	5.16
3"	80	88.9	2.11	3.05	-	-	-	5.49	5.49	5.49
31/2"	90	101.6	2.11	3.05	-	-	-	5.74	5.74	5.74
4"	100	114.3	2.11	3.05	-	-	-	6.02	6.02	6.02
5"	125	141.3	2.77	3.4	-	-	-	6.55	6.55	6.55
6"	150	168.3	2.77	3.4	-	-	-	7.11	7.11	7.11
8"	200	219.1	2.77	3.76	-	6.35	7.04	8.18	8.18	8.18
10"	250	273.1	3.4	4.19	-	6.35	7.8	9.27	9.27	9.27
12"	300	323.9	3.96	4.57	-	6.35	8.83	9.53	9.53	10.31
14"	350	355.6	3.96	4.78	6.35	7.92	9.53	-	9.53	11.13
16"	400	406.4	4.19	4.78	6.35	7.92	9.53	-	9.53	12.7
18"	450	457.2	4.19	4.78	6.35	7.92	11.13	-	9.53	14.27
20"	500	508	4.78	5.54	6.35	9.53	12.7	-	9.53	15.09
22"	550	558.8	4.78	5.54	6.35	9.53	12.7	-	9.53
24"	600	609.6	5.54	6.35	6.35	9.53	14.27	-	9.53	17.48
26"	650	660.4	-	-	7.92	12.7	-	-	9.53	-
28"	700	711.2	-	-	7.92	12.7	15.88	-	9.53	-
30"	750	762	6.35	7.92	7.92	12.7	15.88	-	9.53	-
32"	800	812.8	-	-	7.92	12.7	15.88	-	9.53	17.48
34"	850	863.6	-	-	7.92	12.7	15.88	-	9.53	17.48
36"	900	914.4	-	-	7.92	12.7	15.88	-	9.53	19.05
38"	950	965.2	-	-	-	-	-	-	9.53	-
40"	1000	1016	-	-	-	-	-	-	9.53	-
42"	1050	1066.8	-	-	-	-	-	-	9.53	-
44"	1100	1117.6	-	-	-	-	-	-	9.53	-
46"	1150	1168.4	-	-	-	-	-	-	9.53	-
48"	1200	1219.2	-	-	-	-	-	-	9.53	-

容器封头

管帽 DIN 28011

管帽 DIN 2617

大尺寸管帽

椭圆头

碟形管帽

不锈钢管帽

圆顶底部管帽

碳钢盖

ASME/ANSI B16.9 管端盖

A234 WPB大口径管帽

容器封头

石油和天然气中的压力容器头

使用了许多不同的圆顶头设计。

压力容器

储罐

分隔符

热交换器

蒸馏塔

反应堆

分馏塔

Flare 敲除鼓

特征

NPT（国家管螺纹）尺寸

BSP（英国标准管）尺寸

直径

形状

ASME / ANSI B16.9 尺寸

焊接管件的公差

配件设计

标准标记

材料与制造

管件尺寸公差符合 ASME B16.9：

大小

A234 WPB大直径电瓶盖尺寸范围

端盖 DIN 2617 标准尺寸

DIN 28011 管端盖尺寸

指标维度

盖几何形状

盖管件的理论重量

交货
