弯头碳钢 A234 WPB

用法

弯头碳钢 A234 WPB 的用法核心是在中低压、常温至中温（≤425℃）的非腐蚀场景中，通过精准选型、规范安装和常规维护，实现管道转向，是工业中通用性强、性价比高的碳钢弯头选型。

一、核心适用场景：明确 “什么时候选它”

1. 介质类型：仅用于输送无腐蚀或弱腐蚀介质，如
   • 水系统：工业循环水、民用自来水、低压锅炉给水；
   • 油类系统：柴油、汽油、润滑油等矿物油（无酸性成分）；
   • 气体系统：低压压缩空气、天然气（无硫化氢等腐蚀性成分）、蒸汽（饱和蒸汽或低温过热蒸汽）。
2. 温度压力：
   • 温度：常温至中温，最高适用温度≤425℃，超过此温度易导致材质强度下降；
   • 压力：中低压系统，常规适用压力≤2.5MPa，若壁厚等级高（如 SCH80），可适配至 4.0MPa，但不建议用于高压（＞4.0MPa）场景。
3. 行业领域：
   • 民用建筑：供暖管道、给排水管道、燃气入户管道；
   • 一般工业：普通机械的润滑油管道、低压压缩空气管道、非腐蚀工艺的原料输送管道（如粮食加工、建材行业的粉料输送）。

二、关键使用步骤：从选型到安装的操作要点

1. 选型：确认 3 个核心参数

• 公称直径（DN）：弯头 DN 必须与所连接管道的 DN 一致，常见范围为 DN10~DN600，例如 DN100 的管道需选 DN100 的 A234 WPB 弯头，避免口径错配导致泄漏。
• 壁厚等级（SCH）：根据系统压力选择对应壁厚，低压（≤1.0MPa）选 SCH40；中压（1.0~2.5MPa）选 SCH80；压力接近 4.0MPa 时需选 SCH160，壁厚不足会导致弯头承压能力不够。
• 弯曲半径与角度：A234 WPB 弯头可做短半径（R=1.0DN）或长半径（R=1.5DN），角度多为 90° 或 45°。空间够选长半径（阻力小），空间受限选短半径（节省空间），但短半径需注意流体阻力问题。

2. 安装：遵循 3 个规范操作

• 安装前检查：
  • 外观：确认弯头表面无裂纹、凹陷、锈蚀，内壁无焊渣、杂物；
  • 材质证明：核对产品质量证明书，确认材质为 A234 WPB，避免用错材质（如将普通碳钢 Q235B 冒充）。
• 连接方式与细节：
  • 焊接连接：采用电弧焊或氩弧焊，焊接前清理接口油污、氧化皮，焊接后去除焊渣并检查焊缝（无气孔、裂纹），避免焊接缺陷导致泄漏；
  • 法兰连接：选择与弯头压力等级匹配的法兰（如 PN2.5MPa 弯头配 PN2.5MPa 法兰），均匀拧紧螺栓（按对角线顺序），密封面加石棉垫片或橡胶垫片（根据介质温度选，蒸汽用石棉垫，常温用水橡胶垫）。
• 避免强行安装：若管道与弯头接口存在偏差，不可强行掰弯管道对接，需调整管道长度或加短管过渡，防止弯头因受力过大产生裂纹。

3. 安装后检测：验证 2 个核心指标

• 压力测试：对管道系统做水压或气压测试，测试压力为工作压力的 1.5 倍，保压 30 分钟，观察弯头接口无渗漏；
• 外观检查：检查弯头表面无变形，焊接处无明显凸起或凹陷。

三、维护与避坑指南：延长寿命 + 规避风险

1. 日常维护要点：
   • 定期检查：每 6~12 个月检查一次，重点看弯头内壁是否有锈蚀（尤其是水系统）、接口是否渗漏，发现锈蚀及时除锈并刷防腐漆；
   • 控制介质纯度：避免介质中混入泥沙、焊渣等杂质，防止杂质冲刷弯头内壁加剧磨损，可在管道前端加过滤器。
2. 绝对禁用场景：
   • 腐蚀性介质：严禁输送酸碱溶液（如硫酸、盐酸）、含硫化氢的天然气、海水等，否则会快速腐蚀弯头，导致泄漏；
   • 高温高压：温度＞425℃（如高温过热蒸汽）、压力＞4.0MPa 的系统禁用，否则材质强度不足，易引发安全事故；
   • 含颗粒介质：如矿浆、粉煤灰等，颗粒会冲刷弯头内壁，短时间内磨穿管壁。

标准

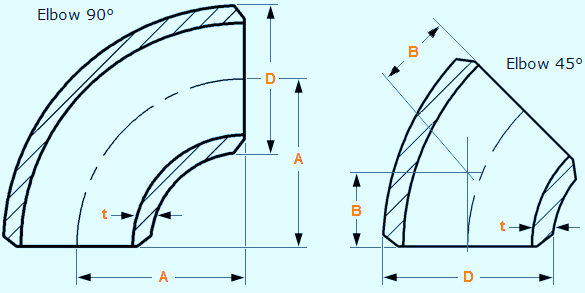

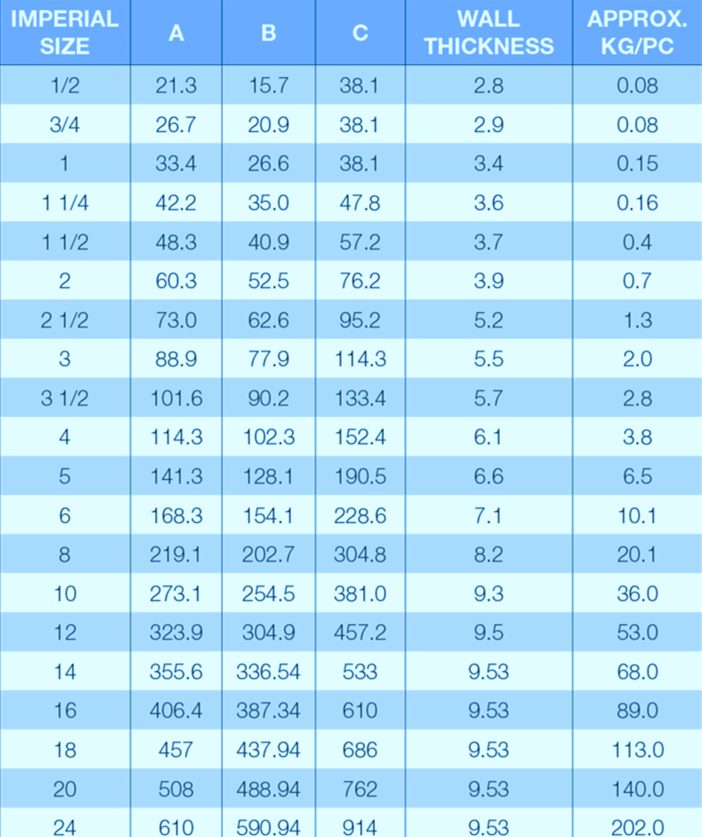

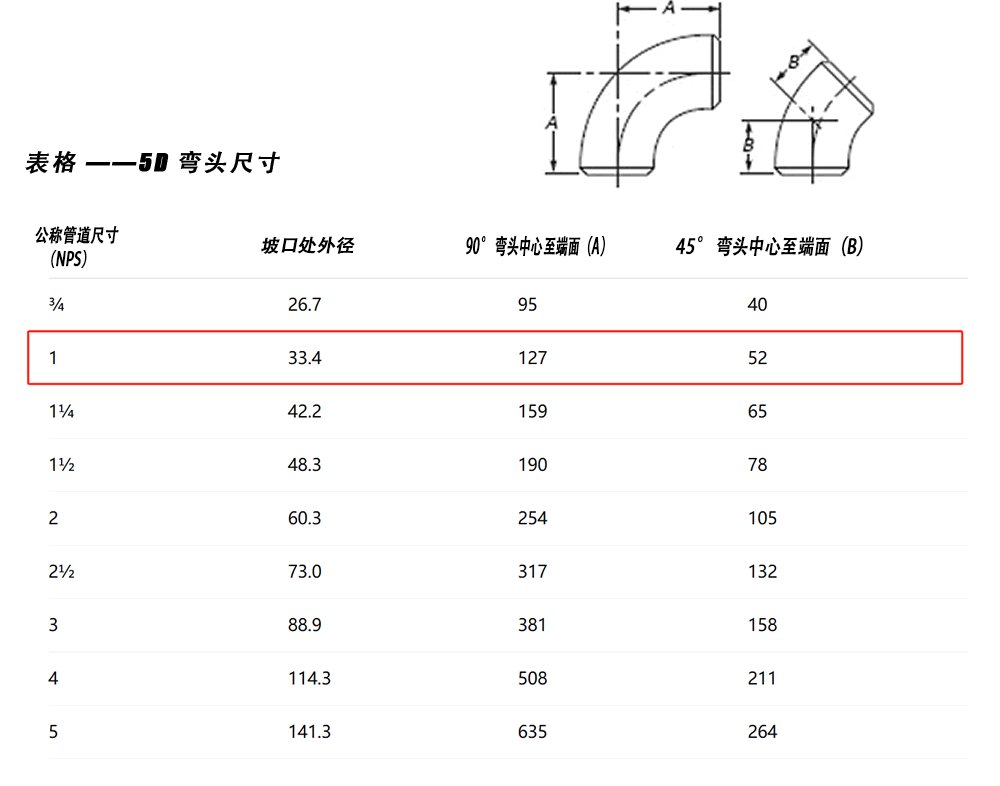

管件尺寸为公制或标准英制。

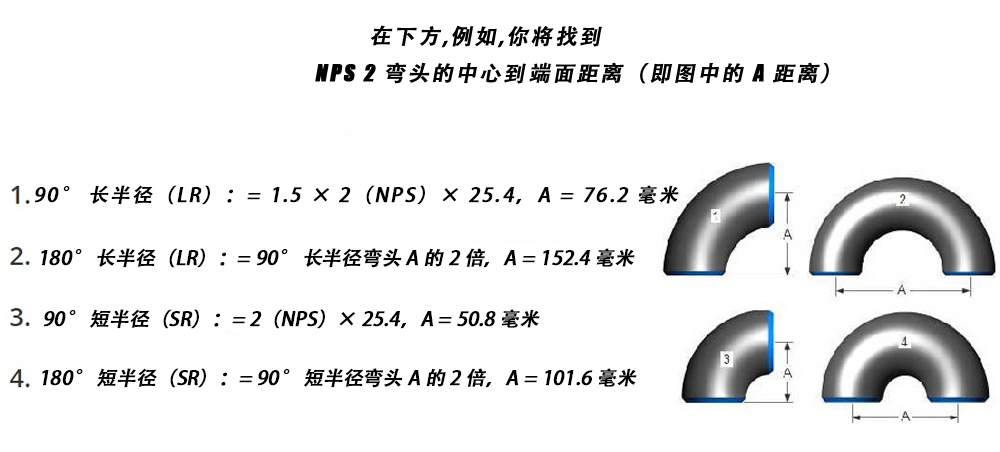

由于管件涵盖了管件尺寸的几个方面，因此这里只能给出最常见的管件尺寸。应用最多的版本是 90° 长半径和 45° 弯头，而如果空间太小，则应用 90° 短半径弯头。180°弯头的功能是通过180°改变流动方向。LR 和 SR 类型的中心到中心尺寸都是匹配的 90° 弯头的两倍。这些配件通常用于毛皮或其他加热或冷却装置。

下面列出了一些适用于对焊配件的标准。许多组织，如 ASME、ASTM、ISO、MSS 等，都制定了非常完善的对焊管件标准和规范。设计人员始终有责任确保他们在设计过程中遵循适用的标准和公司规范（如果有）。

一些广泛使用的管件标准如下：

1. ASTM 国际美国测试与材料协会

   这是世界上最大的自愿标准制定组织之一。它最初被称为美国材料与试验协会 （ASTM）。

   1. ASTM A105/A105M – 管道应用用碳钢锻件规范
   2. ASTM A234/A234M – 中高温用锻碳钢和合金钢管件规范
   3. ASTM A403/A403M – 锻造奥氏体不锈钢管件规范
   4. ASTM A420/A420M – 低温使用用锻造碳钢和合金钢管件标准规范

2. AWWA：美国水务协会

   AWWA 关于 – 美国水务协会成立于 1881 年，是最大的非营利性、科学和教育协会，致力于管理和处理水这一世界上最重要的资源。

   1. AWWA C110 – 球墨铸铁和灰铸铁配件，3 英寸至 48 英寸（75 毫米至 1200 毫米），用于水和其他液体
   2. AWWA C208 – 装配式钢制水管件尺寸

3. ANSI 美国国家标准协会

   ANSI 是一个私人非营利组织。其主要职能是管理和协调美国自愿标准化和合格评定体系。它为制定美国国家标准提供了一个论坛。ANSI 分配“附表编号”。这些编号对不同压力用途的壁厚进行分类。

4. MSS 标准：制造商标准化协会

   阀门和管件行业制造商标准化协会 （MSS） 是一个非营利性技术协会，旨在开发和改进行业、国家和国际规范和标准：阀门、阀门执行器、阀门改装、管件、管吊架、管道支架、法兰和相关密封件

   1. MSS SP-43 – 锻造不锈钢对焊管件，包括参考其他耐腐蚀材料
   2. MSS SP-75 – 高测试锻造对焊管件规格
   3. MSS SP-73 – 铜和铜合金压力接头的钎焊接头
   4. MSS SP-83 – 3000 级钢管接头，承插焊和螺纹
   5. MSS SP-97 – 整体增强锻造分支出口配件 — 承插焊、螺纹和对焊端
   6. MSS SP-106 – 铸铜合金法兰和法兰管件 125、150 和 300 级
   7. MSS SP-119 – 工厂制造的锻造喇叭端承插焊配件

5. “标准”和“代码”之间的区别

   管道规范意味着各种管道和管道系统的设计、制造、材料使用、测试和检查的要求。它具有代码定义的有限管辖权。另一方面，管道标准意味着管件的应用设计和施工规则以及要求，如适配器、法兰、套筒、弯头、活接头、三通、阀门等。与代码一样，它也有标准定义的有限范围。

6. 影响标准的因素

   管件的“标准”基于以下某些因素：

   1. 压力-温度额定值
   2. 大小
   3. 设计
   4. 涂料
   5. 材料
   6. 标记
   7. 端部连接
   8. 尺寸和公差
   9. 线程
   10. 花纹锥度等

7. BSP英标管

   BSP 是英国管件标准。这是指一系列标准螺纹类型，用于通过外螺纹（外螺纹）与内螺纹（内螺纹）配合来互连和密封管端。这已被国际采用。它也称为英国标准管锥螺纹 （BSPT） 或英国标准管平行（直）螺纹 （BSPP）。虽然 BSPT 仅通过螺纹实现压密连接，但 BSPP 需要密封圈。

8. JIS日本工业标准

   这是日本工业标准或用于日本管道、管材和管件的工业活动的标准，并通过日本标准协会发布。

9. NPT 国家管螺纹

   国家管螺纹是美国标准直 （NPS） 螺纹或锥形 （NPT） 螺纹。这是美国最流行的管件标准。NPT 管件基于管件的内径 （ID）。

10. 螺栓和螺母

    我们是法兰螺栓和螺母的制造商，并提供高质量的产品

    1. A193 = 本规范涵盖用于高温或高压工况或其他特殊用途应用的压力容器、阀门、法兰和配件的合金和不锈钢螺栓材料。
    2. A320 = 低温使用用合金钢和不锈钢螺栓材料的标准规范。
    3. A194 = 许多不同材料类型螺母的标准规格。

11. AN 在这里，“A”代表陆军，“N”代表海军

    AN 标准最初是为美国军方设计的。无论何时，管件是 AN 管件，都意味着管件是在管件的外径上测量的，即以 1/16 英寸的增量。

    例如，AN 4 接头是指外径约为 4/16“ 或 1/4” 的接头。需要注意的是，近似很重要，因为外径不是与等效 NPT 螺纹的直接配合。

12. 破折号 （-） 大小

    仪表板尺寸是用于指代软管内径的标准。这用两位数字表示尺寸，该数字表示以十六分之一英寸为单位的相对 ID。这也可以与 AN 接头互换使用。例如，破折号“8”接头表示 AN 8 接头。

13. ISO国际标准化组织

    ISO是国际标准化组织的工业管材、管材和管件标准和规范。ISO 标准已编号。它们的格式如下：

    “ISO[/IEC] [IS] nnnnn[：yyyy] Title”，其中

    1. nnnnn：标准编号
    2. yyyy：发布年份，以及
    3. 标题：描述主题

14. 通用标准

    标准	规范
    ASTM A234	中高温用锻碳钢和合金钢管件标准规范
    ASTM A420	低温服役用锻造碳钢和合金钢管件标准规范
    ASTM A234 WPB	ASTM A234 WPB是指特定等级的碳钢管件，广泛用于压力管道和压力容器制造，在中温和高温下使用。
    ASME B16.9	ASME B16.9 标准涵盖了尺寸为 NPS 1⁄2 至 NPS 48（DN 15 至 DN 1200）的工厂制造的锻造对焊管件的外形尺寸、公差、额定值、测试和标记。
    ASME B16.28	ASME B16.28 标准涵盖了锻造碳钢和合金钢对焊短半径弯头和回位的额定值、外形尺寸、测试、公差和标记。
    MSS SP-97	MSS SP-97 标准实践涵盖对焊、承插焊和螺纹型 90 度整体增强锻造分支出口管件的基本尺寸、光洁度、公差、测试、标记、材料和最低强度要求。
    ASTM A403	锻造奥氏体不锈钢管件标准规范。

15. 适用于所有应用领域的广泛品种

    从	在	ASME的
    圣 35.8 I 圣 35.8 III 15 Mo 3 13 CrMo 4 4 10 CrMo 9 10 圣 35 N 圣 52.0 圣 52.4	P235GH-TC1 P235GH-TC2 16Mo3 13CrMo4-5 10CrMo9-10 X10CrMoVNb9-1 P215NL P265NL L360NB L360NE P355N P355NL1 P355NH	WPB WPL6 WPL3 WPHY 52 WP11 WP22 WP5 WP9 WP91 WP92
