钢管弯头

用法

一、核心适用场景：明确 “在哪用、怎么选类型”

1. 按空间需求选 “弯曲半径”
   • 长半径弯头（R=1.5DN）：适用于安装空间开阔、对流体阻力要求低的场景，如工业管廊主管道、市政供水主干管 —— 流道平缓，压力损失比短半径低 30%~50%，是主流选择。
   • 短半径弯头（R=1.0DN）：仅用于安装空间受限的场景，如设备内部管道（泵、换热器进出口）、墙体间隙管道 —— 体积紧凑但阻力大，不适用于高流量、高粘度介质。
2. 按转向需求选 “角度”
   • 90° 弯头：用于直角转向，如管道从水平转向垂直（如室内供水从地面管转向墙面管），是最常用类型。
   • 45° 弯头：用于平缓转向，如长距离管道需要微调方向（如管廊管道避开障碍物），减少介质冲击和阻力。
   • 180° 弯头（U 型弯）：用于管道折返，如设备进出口循环管道（如换热器冷凝水回流管），需注意流道易滞留杂质，需定期清理。
3. 按管径需求选 “等径 / 异径”
   • 等径弯头（两端 DN 相同）：用于同管径管道转向，如 DN100 钢管之间的直角连接，适配大多数常规场景。
   • 异径弯头（两端 DN 不同，如 DN150×DN100）：用于管道变径后的转向，如主管道（DN200）分支为设备进口（DN150），同时解决 “变径 + 转向” 需求，避免额外安装变径管。

二、关键使用步骤：从选型到安装的通用规范

1. 选型：匹配 3 个核心参数（避免根本错误）

• 公称直径（DN）：必须与钢管 DN 完全一致（如 DN80 钢管配 DN80 弯头），严禁 “大管配小弯头”（导致管道憋压）或 “小管配大弯头”（出现接口间隙，易泄漏）。
• 压力等级（PN）：根据系统压力选择，低压（≤1.6MPa）选 PN1.0/PN1.6；中压（1.6~10MPa）选 PN2.5/PN4.0；高压（＞10MPa）选 PN10.0 及以上 —— 碳钢弯头适配低压至中压，高压场景需选合金钢弯头（如 WP11、P91）。
• 材质：根据介质和温度选择，核心对应关系如下：
  • 无腐蚀、常温 / 中温（≤425℃）：碳钢弯头（如 Q235B、A234 WPB），适配水、蒸汽、油品。
  • 腐蚀性介质（酸碱、海水）：不锈钢弯头（如 304、316L），适配化工、食品、海洋场景。
  • 高温（＞425℃）、高压：合金钢弯头（如 WP11、WP22），适配电厂蒸汽、化工高温工艺管道。

2. 安装前预处理：减少后续隐患

• 外观与材质检查：
  • 检查弯头表面无裂纹、凹陷、锈蚀（碳钢弯头需确认镀锌层 / 防腐层完好，不锈钢弯头需确认无划痕、钝化膜完整）。
  • 核对产品质量证明书（MTC），确认材质、压力等级符合设计要求（如碳钢弯头需确认是 A234 WPB，而非普通 Q235B）。
• 接口清理：
  • 焊接连接：用砂纸 / 砂轮片打磨弯头坡口，去除氧化皮、油污（碳钢去除铁锈，不锈钢用专用砂轮片避免碳钢杂质混入），坡口角度控制在 30°~35°，保证焊接熔深。
  • 螺纹连接（DN≤50）：清理螺纹上的毛刺、灰尘，碳钢螺纹可涂防锈脂，不锈钢螺纹需用专用生料带（避免普通生料带含杂质污染）。
  • 法兰连接：清理法兰密封面，去除划痕、油污，确认密封面平整无损伤（高压场景需用塞尺检查密封面平整度）。

3. 连接方式：按材质和管径选择（核心差异点）

4. 安装后固定与检测：确保安全稳定

• 固定支架安装：在弯头两侧 1~2 倍 DN 长度处安装管道支架，承受管道和介质重量 —— 尤其是大管径弯头（DN≥200），重量大（如 DN300 碳钢弯头约 100kg），无支架易导致接口受力开裂。
• 压力测试：安装完成后做水压（液体管道）或气压（气体管道）测试，测试压力为工作压力的 1.5 倍，保压 30~60 分钟（大管径保压时间更长），观察弯头接口、焊缝无渗漏。
• 防腐处理（碳钢专用）：碳钢弯头安装后需做防腐，户外 / 潮湿环境刷 1 遍防锈底漆 + 2 遍面漆（如环氧漆），埋地弯头需做 3PE 防腐层，避免土壤腐蚀；不锈钢 / 合金钢弯头无需额外防腐，但需避免接触强腐蚀介质。

三、避坑指南：不同材质的 “禁用场景” 与维护重点

1. 碳钢弯头：避腐蚀、防生锈
   • 禁用场景：严禁输送酸碱溶液、海水、含氯介质（会快速腐蚀生锈），严禁用于高温（＞425℃）、高压（＞10MPa）系统。
   • 维护重点：每 1~2 年检查防腐层，发现剥落及时补漆；潮湿环境需定期检查接口是否渗漏，发现锈蚀及时除锈补漆。
2. 不锈钢弯头：避氯、防划伤
   • 禁用场景：304 不锈钢严禁用于海水、含氯溶液（会产生点蚀），所有不锈钢严禁用于含硫高温环境（＞500℃，易发生应力腐蚀）。
   • 维护重点：避免用碳钢工具划伤表面（破坏钝化膜），定期用清水冲洗内壁，保持洁净；腐蚀环境每 2~3 年做一次钝化处理，恢复耐蚀性。
3. 合金钢弯头：避超温、严焊接
   • 禁用场景：严禁超温使用（如 WP11 耐温≤550℃，超温会导致蠕变失效），严禁用于无热处理的焊接场景（会残留应力，高温下易开裂）。
   • 维护重点：每 2~3 年用测厚仪检测壁厚（高温下易蠕变减薄），定期检查焊接接头硬度，硬度超标需重新做热处理。

四、典型应用案例（按场景分类）

1. 民用场景：
   • 室内给水：DN15~DN25 碳钢 / 不锈钢螺纹弯头，连接洗脸盆、马桶管道，90° 转向，低压（≤0.6MPa）。
   • 供暖系统：DN20~DN32 碳钢焊接弯头，连接暖气片支管，适配 80~90℃热水，需做防腐处理。
2. 工业场景：
   • 电厂蒸汽：DN100~DN300 合金钢（WP22）焊接弯头，适配 540℃、9.8MPa 蒸汽，焊后需做热处理。
   • 化工酸碱：DN50~DN200 不锈钢（316L）氩弧焊弯头，输送硫酸、氢氧化钠溶液，背面通氩保护。
   • 市政供水：DN300~DN1000 碳钢法兰弯头，连接城市主干管，长半径设计（低阻力），埋地需做 3PE 防腐。

标准

管件尺寸为公制或标准英制。

由于管件涵盖了管件尺寸的几个方面，因此这里只能给出最常见的管件尺寸。应用最多的版本是 90° 长半径和 45° 弯头，而如果空间太小，则应用 90° 短半径弯头。180°弯头的功能是通过180°改变流动方向。LR 和 SR 类型的中心到中心尺寸都是匹配的 90° 弯头的两倍。这些配件通常用于毛皮或其他加热或冷却装置。

下面列出了一些适用于对焊配件的标准。许多组织，如 ASME、ASTM、ISO、MSS 等，都制定了非常完善的对焊管件标准和规范。设计人员始终有责任确保他们在设计过程中遵循适用的标准和公司规范（如果有）。

一些广泛使用的管件标准如下：

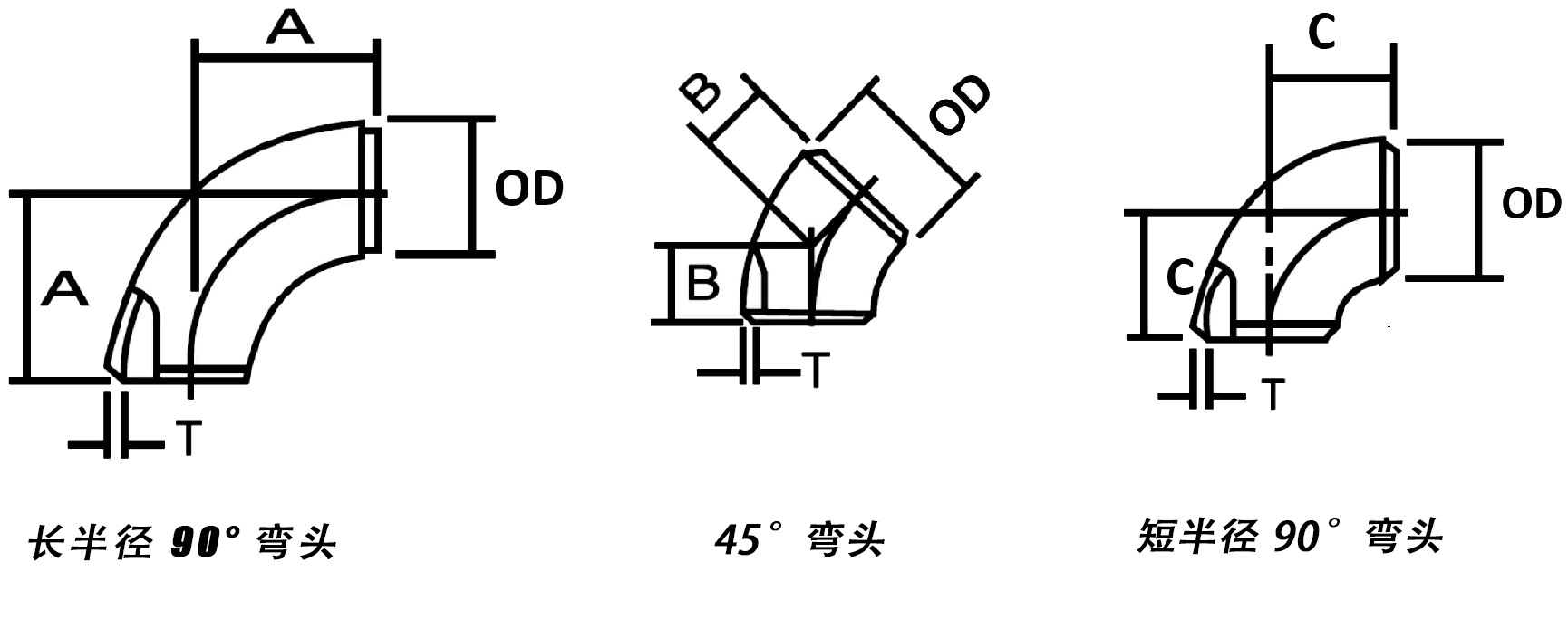

1. 一、弯头核心尺寸规格（通用工业标准）

2. 弯头尺寸需同时确认 公称直径、弯曲半径、角度 三个关键参数，常见规格如下表所示，特殊规格（如大口径、非标准角度）可定制。

3. 分类维度	核心参数	常见规格范围	说明
   公称直径（DN）	管道公称直径，与管道匹配	DN10 ~ DN3000	小口径（DN10-DN50）多用于民用 / 低压系统；大口径（DN600+）多用于工业输送（如电厂、矿山）
   弯曲半径（R）	决定 “长半径” 或 “短半径”	- 长半径：R=1.5DN- 短半径：R=1.0DN- 特殊：R=2.0DN（超低阻力场景）	工业中长半径（R=1.5DN）最常用，短半径仅用于空间受限的场景（如设备内部管道）
   角度	改变流向的角度	45°、90°、180°（U 型弯）	90° 弯头用于直角转向，45° 用于平缓转向，180° 用于管道折返（如换热器进出口）
   壁厚（SCH）	对应管道壁厚等级	SCH10、SCH20、SCH40、SCH80、SCH160	压力越高，选择壁厚等级越高（如高压蒸汽管道用 SCH80 及以上）

4. 二、弯头常用材料及对应标准

5. 材料选择需结合介质特性（如腐蚀、高温、含颗粒）和压力等级，以下是工业中最主流的材料类别及标准。

6. 材料类别	常用材质型号	适用场景	执行标准（国内 / 国际）
   碳钢（最通用）	Q235B、20#、A105	输送水、蒸汽、油品等无腐蚀介质，工作温度≤425℃	- 国内：GB/T 12459- 国际：ANSI/ASME B16.9
   不锈钢（耐腐蚀）	304（06Cr19Ni10）、316L（022Cr17Ni12Mo2）	输送腐蚀性介质（如化工原料、海水、酸碱溶液）	- 国内：GB/T 12459- 国际：ANSI/ASME B16.9、ASTM A403
   合金钢（耐高温 / 高压）	15CrMoG、P91（10Cr9Mo1VNb）	高温高压场景（如电厂主蒸汽管道、锅炉管道），工作温度≤650℃	- 国内：GB/T 12459、GB/T 9948- 国际：ANSI/ASME B16.9、ASTM A234
   耐磨材料（抗冲刷）	陶瓷内衬、耐磨合金（如 NM450）	输送含颗粒介质（如矿浆、粉煤灰、石子），需抵抗冲刷磨损	- 国内：GB/T 24186（耐磨管道）- 国际：暂无统一标准，多参考企业标准

7. ASTM 国际美国测试与材料协会

   这是世界上最大的自愿标准制定组织之一。它最初被称为美国材料与试验协会 （ASTM）。

   1. ASTM A105/A105M – 管道应用用碳钢锻件规范
   2. ASTM A234/A234M – 中高温用锻碳钢和合金钢管件规范
   3. ASTM A403/A403M – 锻造奥氏体不锈钢管件规范
   4. ASTM A420/A420M – 低温使用用锻造碳钢和合金钢管件标准规范

8. AWWA：美国水务协会

   AWWA 关于 – 美国水务协会成立于 1881 年，是最大的非营利性、科学和教育协会，致力于管理和处理水这一世界上最重要的资源。

   1. AWWA C110 – 球墨铸铁和灰铸铁配件，3 英寸至 48 英寸（75 毫米至 1200 毫米），用于水和其他液体
   2. AWWA C208 – 装配式钢制水管件尺寸

9. ANSI 美国国家标准协会

   ANSI 是一个私人非营利组织。其主要职能是管理和协调美国自愿标准化和合格评定体系。它为制定美国国家标准提供了一个论坛。ANSI 分配“附表编号”。这些编号对不同压力用途的壁厚进行分类。

10. MSS 标准：制造商标准化协会

    阀门和管件行业制造商标准化协会 （MSS） 是一个非营利性技术协会，旨在开发和改进行业、国家和国际规范和标准：阀门、阀门执行器、阀门改装、管件、管吊架、管道支架、法兰和相关密封件

    1. MSS SP-43 – 锻造不锈钢对焊管件，包括参考其他耐腐蚀材料
    2. MSS SP-75 – 高测试锻造对焊管件规格
    3. MSS SP-73 – 铜和铜合金压力接头的钎焊接头
    4. MSS SP-83 – 3000 级钢管接头，承插焊和螺纹
    5. MSS SP-97 – 整体增强锻造分支出口配件 — 承插焊、螺纹和对焊端
    6. MSS SP-106 – 铸铜合金法兰和法兰管件 125、150 和 300 级
    7. MSS SP-119 – 工厂制造的锻造喇叭端承插焊配件

11. “标准”和“代码”之间的区别

    管道规范意味着各种管道和管道系统的设计、制造、材料使用、测试和检查的要求。它具有代码定义的有限管辖权。另一方面，管道标准意味着管件的应用设计和施工规则以及要求，如适配器、法兰、套筒、弯头、活接头、三通、阀门等。与代码一样，它也有标准定义的有限范围。

12. 影响标准的因素

    管件的“标准”基于以下某些因素：

    1. 压力-温度额定值
    2. 大小
    3. 设计
    4. 涂料
    5. 材料
    6. 标记
    7. 端部连接
    8. 尺寸和公差
    9. 线程
    10. 花纹锥度等

13. BSP英标管

    BSP 是英国管件标准。这是指一系列标准螺纹类型，用于通过外螺纹（外螺纹）与内螺纹（内螺纹）配合来互连和密封管端。这已被国际采用。它也称为英国标准管锥螺纹 （BSPT） 或英国标准管平行（直）螺纹 （BSPP）。虽然 BSPT 仅通过螺纹实现压密连接，但 BSPP 需要密封圈。

14. JIS日本工业标准

    这是日本工业标准或用于日本管道、管材和管件的工业活动的标准，并通过日本标准协会发布。

15. NPT 国家管螺纹

    国家管螺纹是美国标准直 （NPS） 螺纹或锥形 （NPT） 螺纹。这是美国最流行的管件标准。NPT 管件基于管件的内径 （ID）。

16. 螺栓和螺母

    我们是法兰螺栓和螺母的制造商，并提供高质量的产品

    1. A193 = 本规范涵盖用于高温或高压工况或其他特殊用途应用的压力容器、阀门、法兰和配件的合金和不锈钢螺栓材料。
    2. A320 = 低温使用用合金钢和不锈钢螺栓材料的标准规范。
    3. A194 = 许多不同材料类型螺母的标准规格。

17. AN 在这里，“A”代表陆军，“N”代表海军

    AN 标准最初是为美国军方设计的。无论何时，管件是 AN 管件，都意味着管件是在管件的外径上测量的，即以 1/16 英寸的增量。

    例如，AN 4 接头是指外径约为 4/16“ 或 1/4” 的接头。需要注意的是，近似很重要，因为外径不是与等效 NPT 螺纹的直接配合。

18. 破折号 （-） 大小

    仪表板尺寸是用于指代软管内径的标准。这用两位数字表示尺寸，该数字表示以十六分之一英寸为单位的相对 ID。这也可以与 AN 接头互换使用。例如，破折号“8”接头表示 AN 8 接头。

19. ISO国际标准化组织

    ISO是国际标准化组织的工业管材、管材和管件标准和规范。ISO 标准已编号。它们的格式如下：

    “ISO[/IEC] [IS] nnnnn[：yyyy] Title”，其中

    1. nnnnn：标准编号
    2. yyyy：发布年份，以及
    3. 标题：描述主题

20. 通用标准

    标准	规范
    ASTM A234	中高温用锻碳钢和合金钢管件标准规范
    ASTM A420	低温服役用锻造碳钢和合金钢管件标准规范
    ASTM A234 WPB	ASTM A234 WPB是指特定等级的碳钢管件，广泛用于压力管道和压力容器制造，在中温和高温下使用。
    ASME B16.9	ASME B16.9 标准涵盖了尺寸为 NPS 1⁄2 至 NPS 48（DN 15 至 DN 1200）的工厂制造的锻造对焊管件的外形尺寸、公差、额定值、测试和标记。
    ASME B16.28	ASME B16.28 标准涵盖了锻造碳钢和合金钢对焊短半径弯头和回位的额定值、外形尺寸、测试、公差和标记。
    MSS SP-97	MSS SP-97 标准实践涵盖对焊、承插焊和螺纹型 90 度整体增强锻造分支出口管件的基本尺寸、光洁度、公差、测试、标记、材料和最低强度要求。
    ASTM A403	锻造奥氏体不锈钢管件标准规范。

21. 适用于所有应用领域的广泛品种

    从	在	ASME的
    圣 35.8 I 圣 35.8 III 15 Mo 3 13 CrMo 4 4 10 CrMo 9 10 圣 35 N 圣 52.0 圣 52.4	P235GH-TC1 P235GH-TC2 16Mo3 13CrMo4-5 10CrMo9-10 X10CrMoVNb9-1 P215NL P265NL L360NB L360NE P355N P355NL1 P355NH	WPB WPL6 WPL3 WPHY 52 WP11 WP22 WP5 WP9 WP91 WP92

交货

对配件进行目视检查，以检查任何表面缺陷。检查管件主体和焊缝是否有任何可见的表面缺陷，例如凹痕、模痕、孔隙、底切等。根据适用标准进行验收。从仓库到您身边，我们既要速度更要靠谱！全程追踪物流、品质护货不马虎，每一次交付都较真 “说到做到”，让客户更快 更满意的拿到心仪货品

包装

对于带喷漆的碳钢法兰的包装，我们会使用气泡膜来保护喷漆。对于未喷漆或长期运输上油的法兰，我们建议客户使用防锈纸和塑料袋以防止生锈。后期我们会根据客户的要求和实际情况 细致包装 保证客户收到完整的产品
